Aprilia赛事摩托车后摇臂结构设计

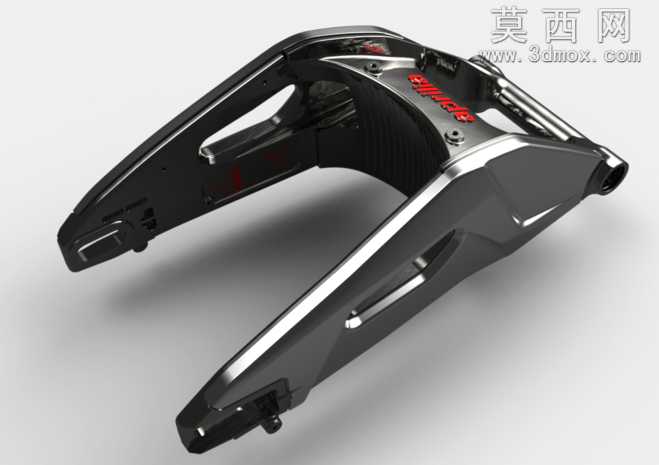

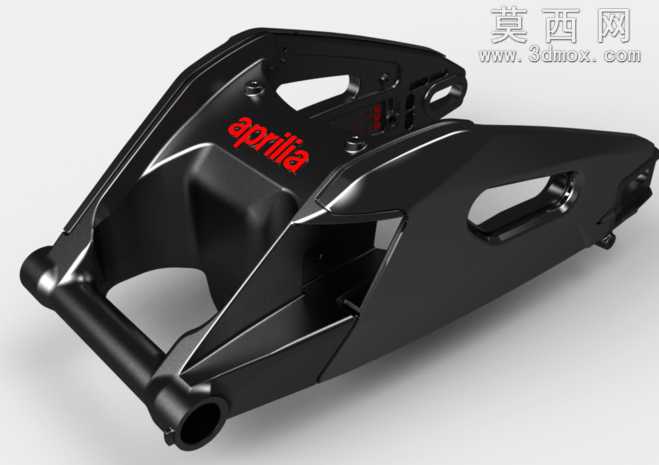

本作品为世界冠军赛事级摩托车后摇臂三维建模作品，建模过程严格遵循专业赛车部件的工程设计逻辑，以SBK赛事2010年冠军赛车的后摇臂实物为设计参考，完整还原了高性能摩托摇臂的力学结构与外观特征。建模阶段首先通过参考图校准整体轮廓比例，确定摇臂的主体安装基准、后轮连接轴孔位、车架铰接点位的核心坐标，采用实体建模与曲面建模结合的方式构建主体结构：针对摇臂的受力主梁部分，使用拉伸、放样、布尔运算构建基础实体，保证结构壁厚、加强筋布局符合重载部件的力学要求；针对外观曲面部分，通过曲率连续的曲面搭建，还原赛事摇臂的流线型镂空造型，兼顾轻量化设计与空气动力学表现。材质与渲染阶段，主体采用哑光磨砂金属材质模拟高强度铝合金锻造质感，表面做细腻的颗粒纹理处理还原真实锻造金属的漫反射效果，摇臂表面的品牌标识采用亮面红漆材质，与黑色主体形成强烈视觉对比，金属边缘做轻微倒角处理并添加高光线条，模拟金属部件的边缘高光特性；渲染时采用三点布光方案，主光源模拟工作室柔光从侧上方打亮主体，勾勒出摇臂的曲面轮廓与镂空结构的光影层次，辅光源补全暗部细节避免结构死黑，背光源打出轮廓光分离主体与背景，最终呈现出兼具工程严谨性与视觉质感的渲染效果。结构设计上，该摇臂采用双侧梁镂空结构，在保证整体扭转刚度、抗冲击强度的前提下，通过多处异形镂空切除非受力区域的冗余材料，大幅降低簧下质量，提升赛车的操控响应速度；前端的铰接套筒结构预留了与车架、后减震的安装接口，后端的轴孔结构匹配后轮轴、刹车卡钳的安装点位，所有安装孔位的尺寸、位置公差均参考赛事级摩托的装配标准设计，加强筋的走向完全贴合摇臂在加速、制动、过弯时的应力传递路径，避免应力集中导致的结构失效，整体设计既还原了冠军赛车部件的高性能属性，也具备完整的工程参考价值。
