带开口支座的立式轴类安装固定基座

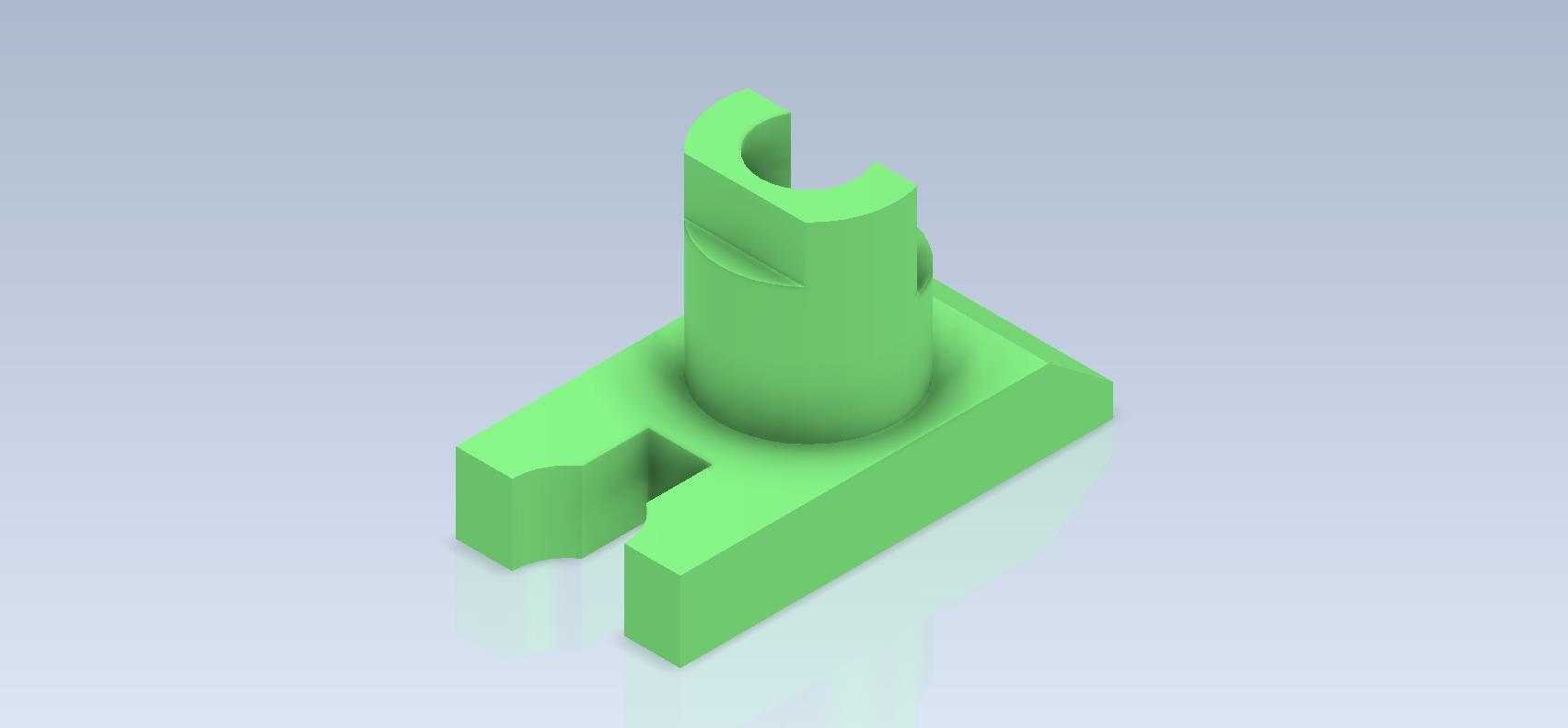

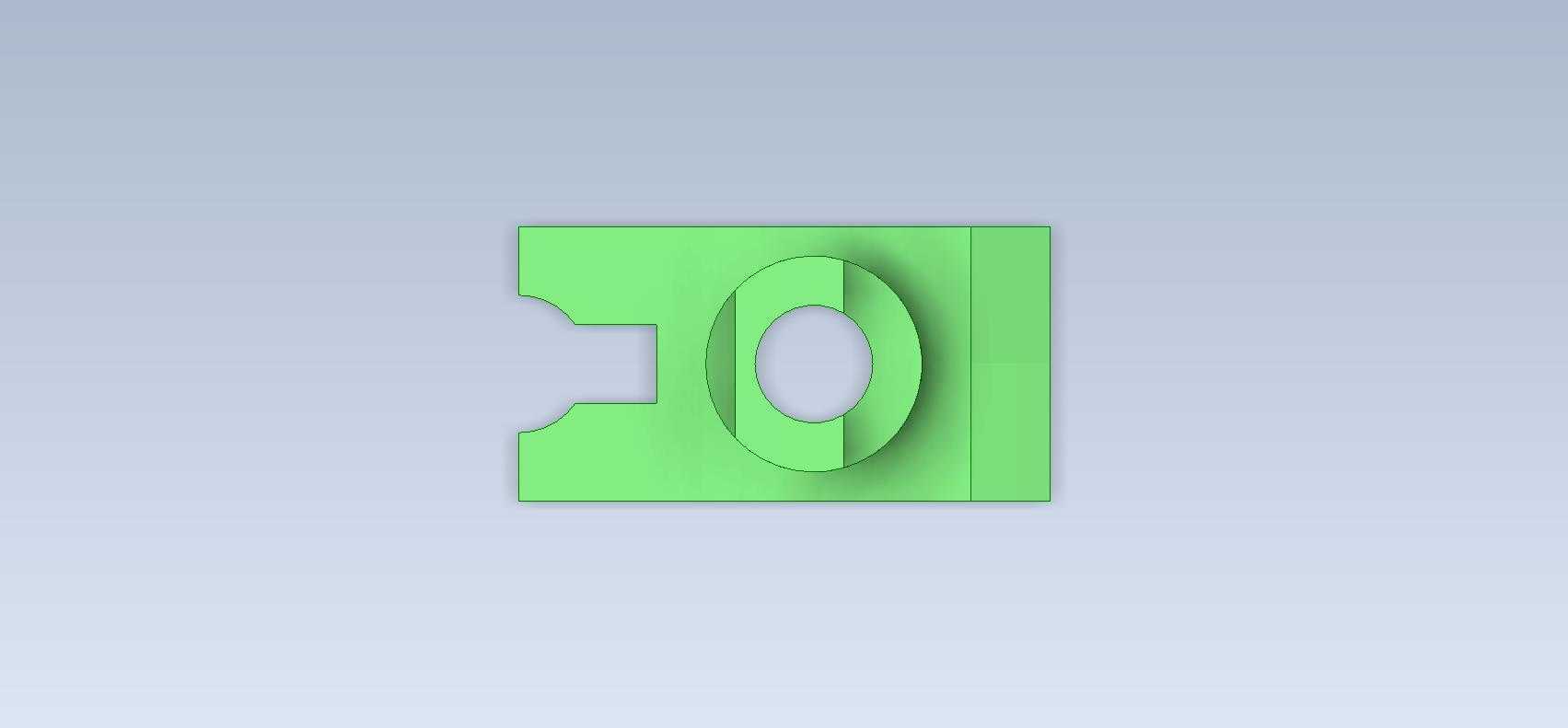

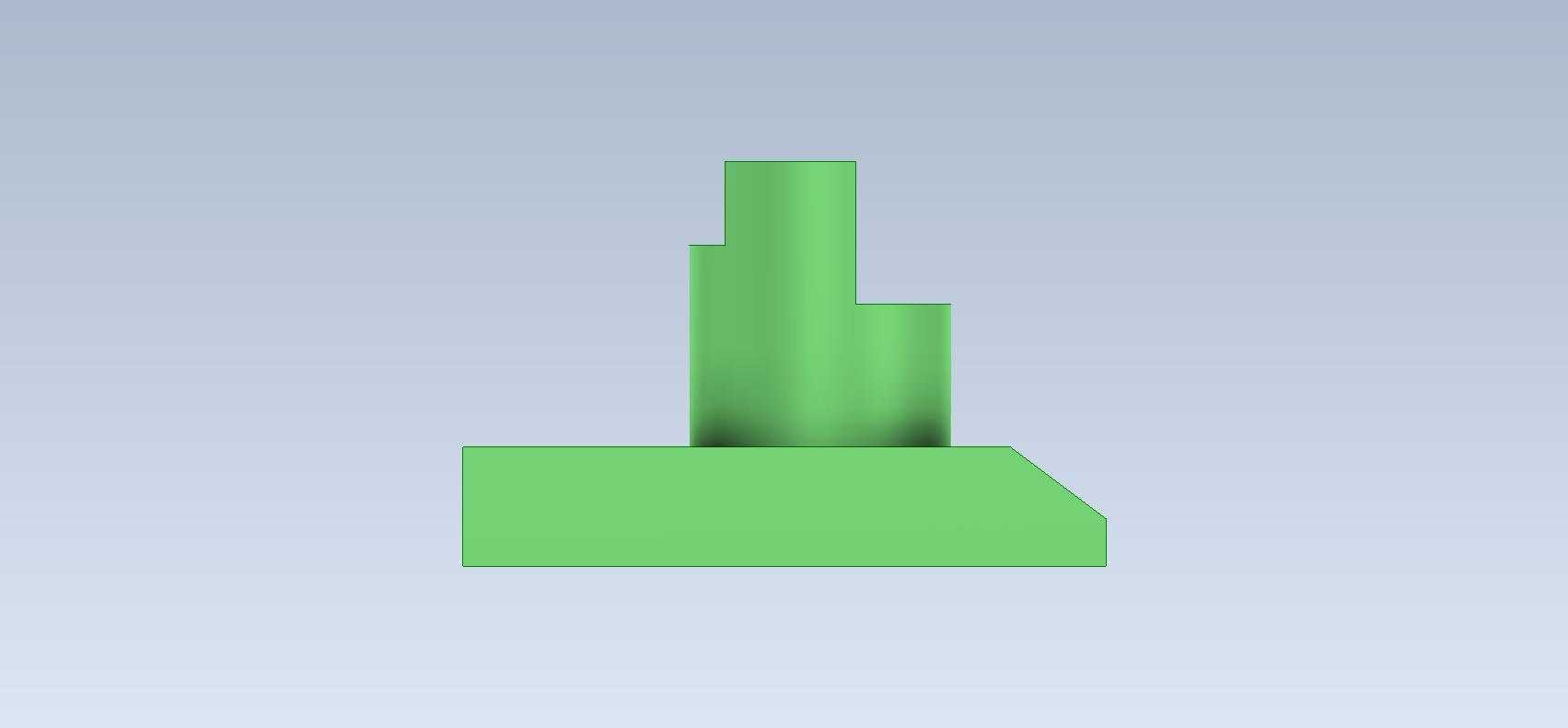

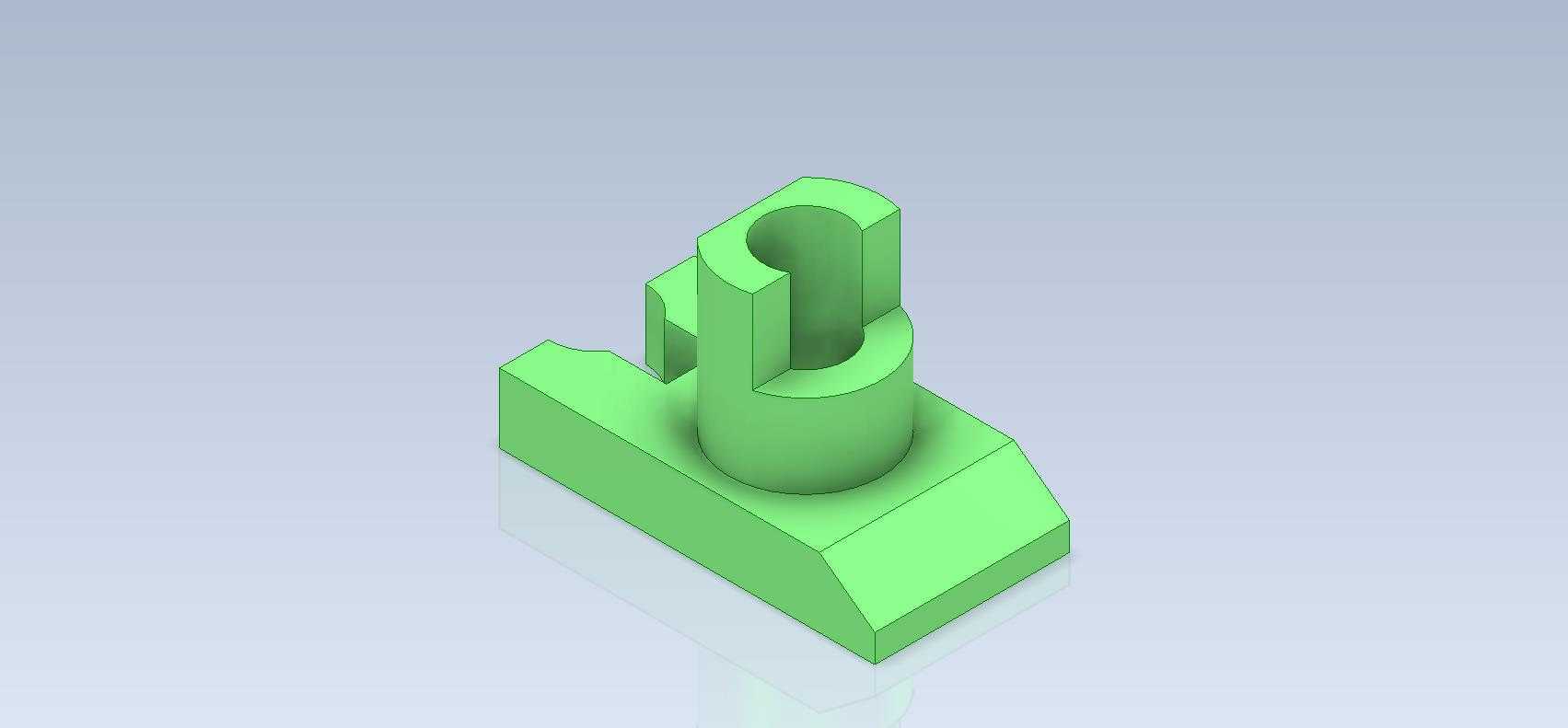

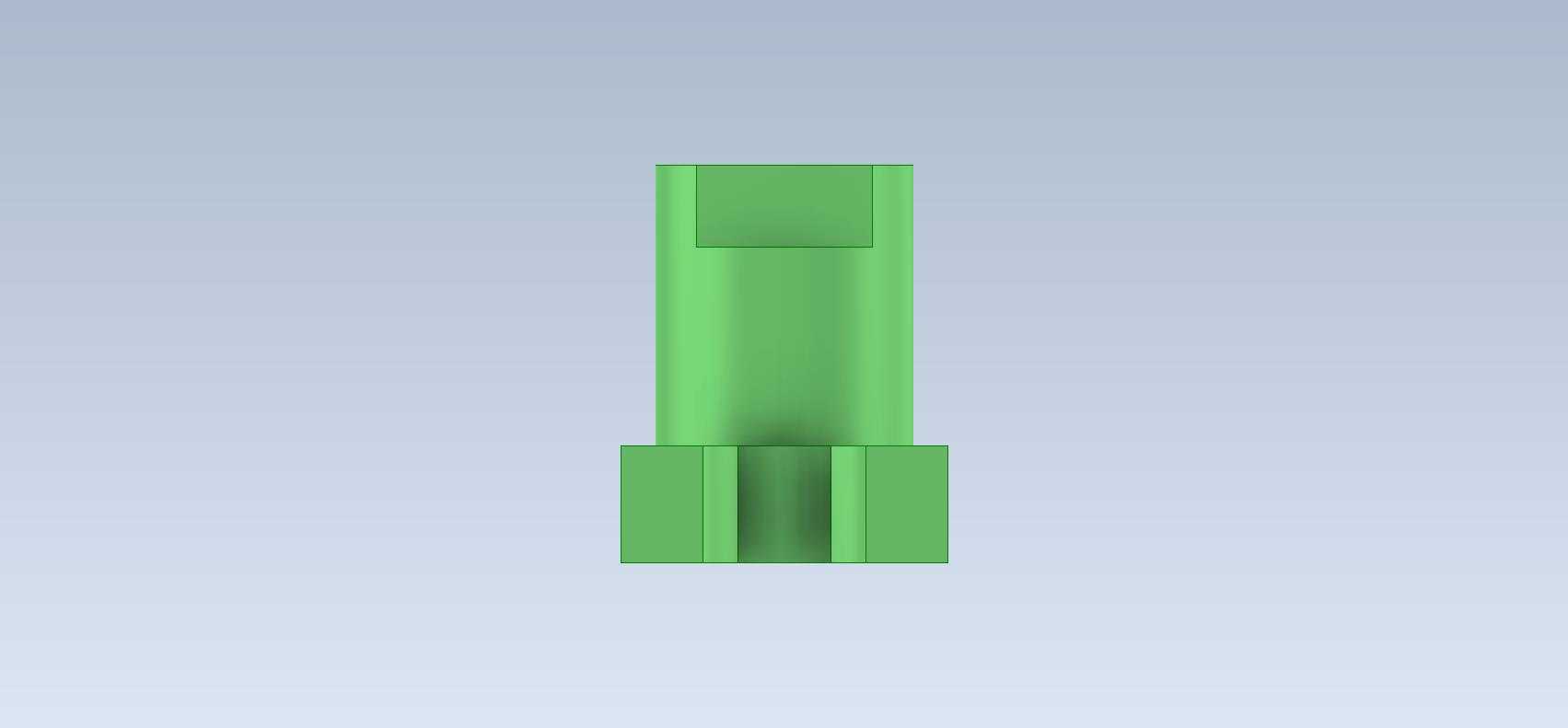

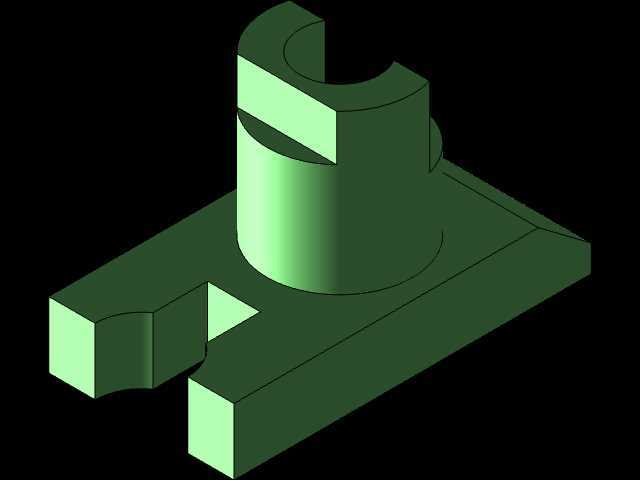

　　开口旁侧的小凸台结构，是为安装轴件锁紧顶丝预留的加工位，当轴件卡入开口后，可通过在凸台位置加工螺纹孔，拧入紧定螺钉实现轴件与基座的相对固定，防止轴件在运转过程中出现周向转动或轴向窜动，保证支撑精度。底座采用的是双侧带缺口的方形平板结构，两侧的缺口并非随意设计，一方面是为了匹配设备框架上常用的T型槽安装方式，可直接通过T型螺栓将基座固定在铝型材框架的任意位置，调整安装位置时只需松开螺母即可滑动调整，无需完全拆卸螺栓；另一方面缺口结构有效减少了底座的材料用量，在保证安装面接触刚度的前提下降低了零件整体重量，对于需要频繁调整工位的小型工装来说，轻量化的基座能减少调整时的操作负担。这类带开口支座的立式轴类安装固定基座，在小型自动化输送线的侧边导向机构、桌面级工装夹具的定位模块、低压电气柜内的绝缘支撑结构中都有广泛应用，核心作用是为垂直布置的圆轴类零件提供稳定的径向支撑，同时通过底座的安装面实现与设备主体框架的可靠连接，避免轴件在受径向载荷时出现偏摆、窜动问题。从结构功能来看，主体立式圆柱段顶部开设的U型开口是核心功能特征，该开口可直接从侧方卡入对应直径的圆轴，无需从轴端穿装，在设备后期维护更换轴件时，不用拆卸轴端连接的其他传动部件，就能快速完成基座的拆装调整，大幅降低产线停机维护的时间成本。

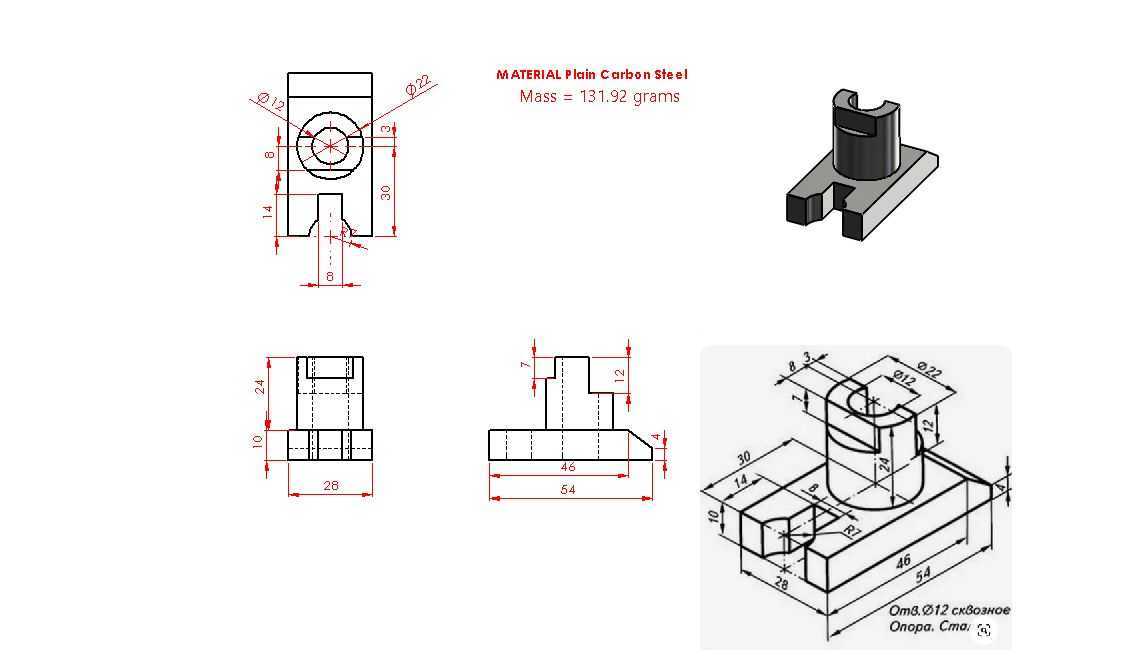

　　在设计思路上，建模时优先确定立式支撑段的内孔直径与待支撑轴径的配合公差，一般间隙配合控制在0.02-0.05mm之间，既保证轴件能顺利卡入开口，又不会因间隙过大导致支撑晃动；支撑段的高度需要根据轴件的悬臂长度确定，通常支撑高度不小于轴径的1.5倍，避免轴件受载时在支撑位置产生过大的弯曲应力。底座的厚度需要根据整体承载能力计算，当支撑轴件承受的径向载荷不超过50N时，底座厚度取8-10mm即可满足刚度要求，若载荷更大则需要对应增加厚度，同时在底座与立式圆柱段的衔接位置做R2-R3的圆角过渡，减少应力集中，避免设备长期运行时衔接位置出现断裂问题。

　　安装边界方面，底座的整体长宽尺寸控制在60mm*50mm范围内时，可适配市面上多数40系列、45系列工业铝型材的安装槽间距，安装孔位（即两侧缺口位置）的中心距需要与铝型材槽中心距保持一致，通常为40mm，保证螺栓能顺利穿入T型槽完成固定。顶部U型开口的宽度需要比待支撑轴径大0.1-0.2mm，方便轴件快速卡入，开口的深度需要超过立式圆柱段的中心位置，保证轴件卡入后至少有180度的接触面，提供足够的支撑包裹力。这类基座常采用尼龙或ABS材料3D打印制作用于原型验证，量产时多采用POM或铝合金加工，尼龙材质的基座具备一定的自润滑性，适合低速运转的轴件支撑，铝合金材质则刚度更高，适合载荷稍大的应用场景。

　　在实际建模练习过程中，需要重点关注几个易出错的结构细节：一是立式圆柱与底座的衔接位置，不能直接做直角连接，必须添加过渡圆角，否则不仅加工时容易出现应力集中，3D打印时也容易在层间位置出现开裂；二是顶部U型开口的边缘需要做0.5mm的倒角，去除毛刺，避免卡入轴件时刮伤轴表面的镀层或加工面；三是底座两侧的缺口边缘同样需要做倒角处理，防止安装时螺栓头与缺口边缘出现干涉，导致安装不平整。另外，在设计时还要考虑基座的安装平面度，底座的下表面需要保证0.02mm以内的平面度，否则安装后立式支撑段会出现倾斜，导致轴件安装后与基准面不垂直，影响整套机构的运行精度。对于需要频繁调整轴件高度的应用场景，还可以在立式圆柱的侧壁开设纵向的长槽，配合锁紧环实现轴件的高度无级调整，进一步拓展基座的适用范围。
