成型机拍板组件结构设计

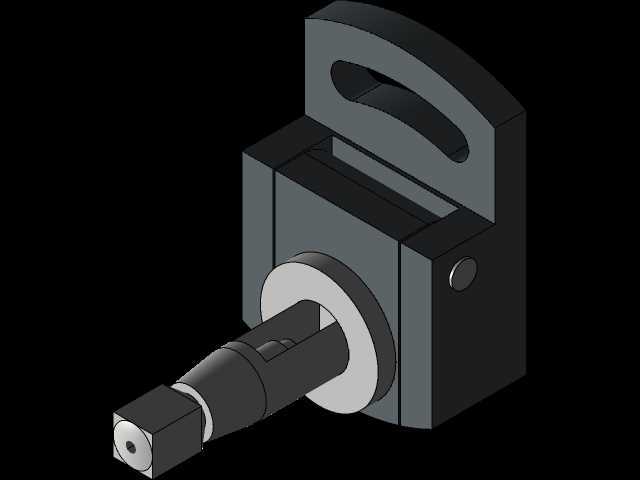

　　在冲压成型、线材端子压合这类批量加工场景里，拍板组件是决定工位节拍稳定性与成型精度的核心执行部件，这套拍板结构的设计逻辑完全围绕高频往复工况下的动作可靠性展开，没有冗余的装饰性结构，每一处几何特征都对应实际生产中的功能需求。从实际装配边界来看，主体安装基座采用方块式堆叠结构，背部的带孔挂耳是为了适配设备安装板的快速挂装需求，挂耳上的长圆孔预留了0.8mm的位置调整余量，能抵消安装板加工带来的孔位误差，不需要在装配时反复扩孔调整，现场安装效率能提升不少。基座侧面的定位销孔采用H7公差配合，和设备安装面的定位销对接后，能保证拍板动作的往复位置偏差控制在0.02mm以内，避免长期运行后出现基座偏移导致的成型错位问题。前端伸出的拍板执行端采用阶梯轴式结构，最前端的方头是直接和成型模具对接的接口，方头的四个棱边做了0.2mm的倒角处理，既方便模具快速套入安装，也能避免棱边应力集中导致的端头崩裂，毕竟这类部件在生产中每分钟要完成十几次的拍合动作，接触应力集中很容易造成零件早期失效。中间的轴肩位置是行程限位的接触面，轴肩端面的平面度控制在0.01mm以内，拍合到位时轴肩和基座端面完全贴合，能把拍合冲击力均匀分散到整个基座接触面，不会出现局部应力过大导致的基座变形。连接方头和轴肩的锥段结构不是随意设计的，这个锥度刚好匹配成型工位的避让空间，拍板回退时锥段不会和工位上的待加工工件发生刮擦，同时锥段的过渡结构也能提升轴部的抗扭强度，比等直径轴的抗扭性能提升30%左右，应对大吨位拍合的扭矩载荷更有优势。基座内部的滑动腔采用分体式装配结构，上下两块基座板通过内六角螺钉锁紧，腔体内壁的粗糙度控制在Ra1.6以内，能保证拍板轴往复滑动时的顺畅度，不需要额外加装铜套就能满足长期滑动的耐磨需求，后期维护时只需要拆开基座板就能清理腔体内的加工碎屑，不用整体拆卸部件，维护难度大幅降低。

　　侧面的紧定螺钉孔是用来锁定拍板轴的行程位置，根据不同成型产品的拍合深度需求，松开紧定螺钉就能调整拍板轴的伸出长度，调整范围在0-15mm之间，能适配同系列不同规格产品的成型需求，不用更换整套拍板组件就能完成工位切换，对于多品种小批量的加工场景来说，能减少不少工装备件的库存压力。从实际使用场景来看，这类拍板组件大多用在电源变压器铁芯成型、线束端子压合、小型五金件冲裁成型的工位上，拍合动作的响应速度直接决定整条产线的生产节拍，这套结构的整体重量控制在0.8kg左右，往复运动的惯量很小，搭配气缸驱动时能实现每分钟18次的稳定拍合，不会因为惯量过大导致气缸冲击异响或者部件过早磨损。

　　设计时特意把所有的棱角都做了圆角处理，一方面是避免装配时划伤操作人员，另一方面也能减少热处理时的应力集中，零件整体采用45号钢调质处理，表面发黑防锈，接触摩擦面做高频淬火处理，硬度达到HRC45-50，正常工况下使用寿命能达到300万次以上，不需要频繁更换易损件。安装时需要注意，基座的安装面要和驱动气缸的轴线保持垂直，垂直度偏差不能超过0.03mm，否则会导致拍板轴滑动时出现卡滞，长期偏载运行还会造成轴部弯曲变形；拍板轴和模具对接时，要保证模具的受力中心和拍板轴的轴线重合，偏心距不能超过1mm，不然拍合时会产生侧向力矩，加速滑动面的磨损。

　　另外这套结构的所有零件都采用常规机加工工艺就能生产，没有复杂的曲面或者特殊加工要求，轴类零件用车床加工就能达到精度要求，基座板用铣床加工后做平面磨削即可，加工成本低，备件替换方便，对于中小型加工厂来说，不需要特殊的加工设备就能完成备件自制，不会因为备件采购周期长影响生产进度。在实际调试过程中，可以通过调整紧定螺钉的位置来改变拍合行程，初始调试时先把行程调到最小，逐步加大到符合成型要求的位置，避免行程过大导致拍合冲击力过载损坏模具或者工件；日常维护时只需要每周在滑动接触面加注少量锂基脂润滑，就能保证滑动顺畅，不需要复杂的维护流程。
