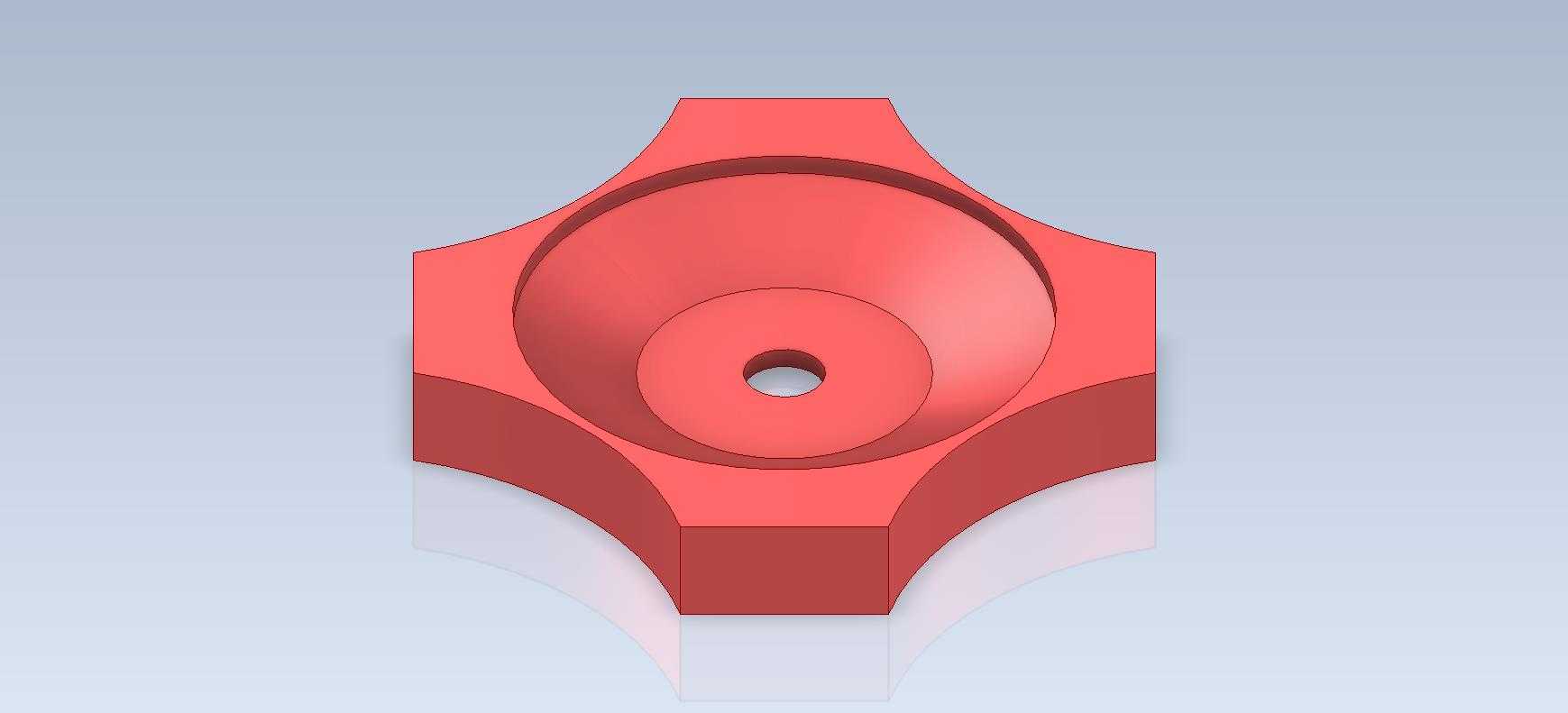

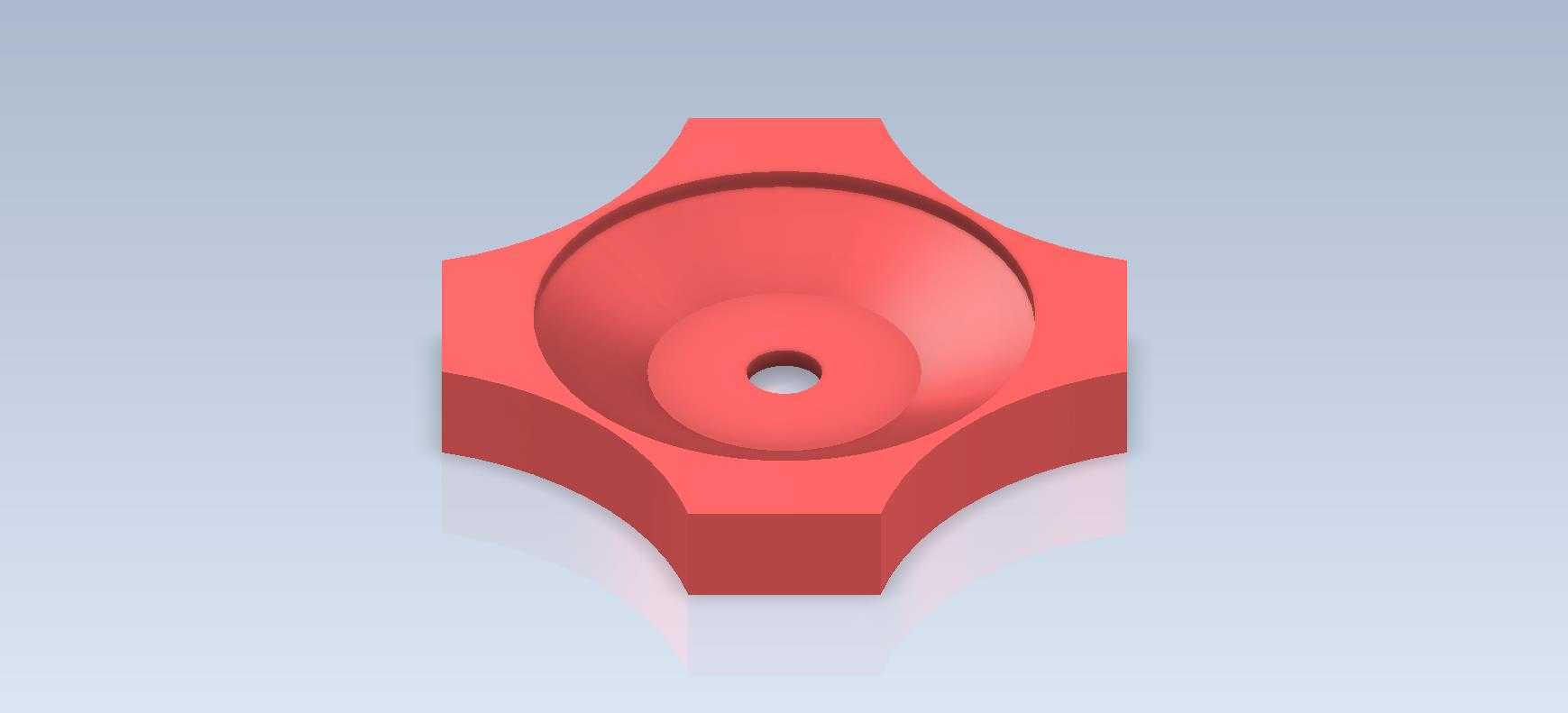

四角星型带中心沉孔凹腔结构零件

　　该异形结构零件在小型流体管路接驳、低压工况密封端盖、教学实训结构件场景中具备较高适配性，其外轮廓采用四角星型切边设计，区别于常规圆形、方形端盖，四个突出的角位可作为安装时的受力卡位，在手动旋紧、无工具辅助拆装的场景下，能提供足够的摩擦力矩，避免操作时打滑，同时切边后的外轮廓可在对应安装基座的异形卡槽内实现周向防转，无需额外加装定位销即可限制零件绕中心轴线的转动自由度，减少装配环节的零件数量。

　　零件主体为带一定厚度的块状基座，上表面设置大直径内凹型腔，型腔底部带有同轴的小直径凸台，凸台中心开设贯通的小孔，该结构可适配管路端部的插入定位，中心小孔可作为流体通道或者紧固件穿过的安装孔，凹腔的内壁可嵌入密封胶圈，实现端面静密封效果，在低压气体、低粘度流体的管路末端，可作为封堵端盖或者转接接头的基座使用，凹腔的深度经过尺寸匹配，可容纳常规规格的O型密封圈，装配后密封圈压缩量处于合理区间，既能保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效。

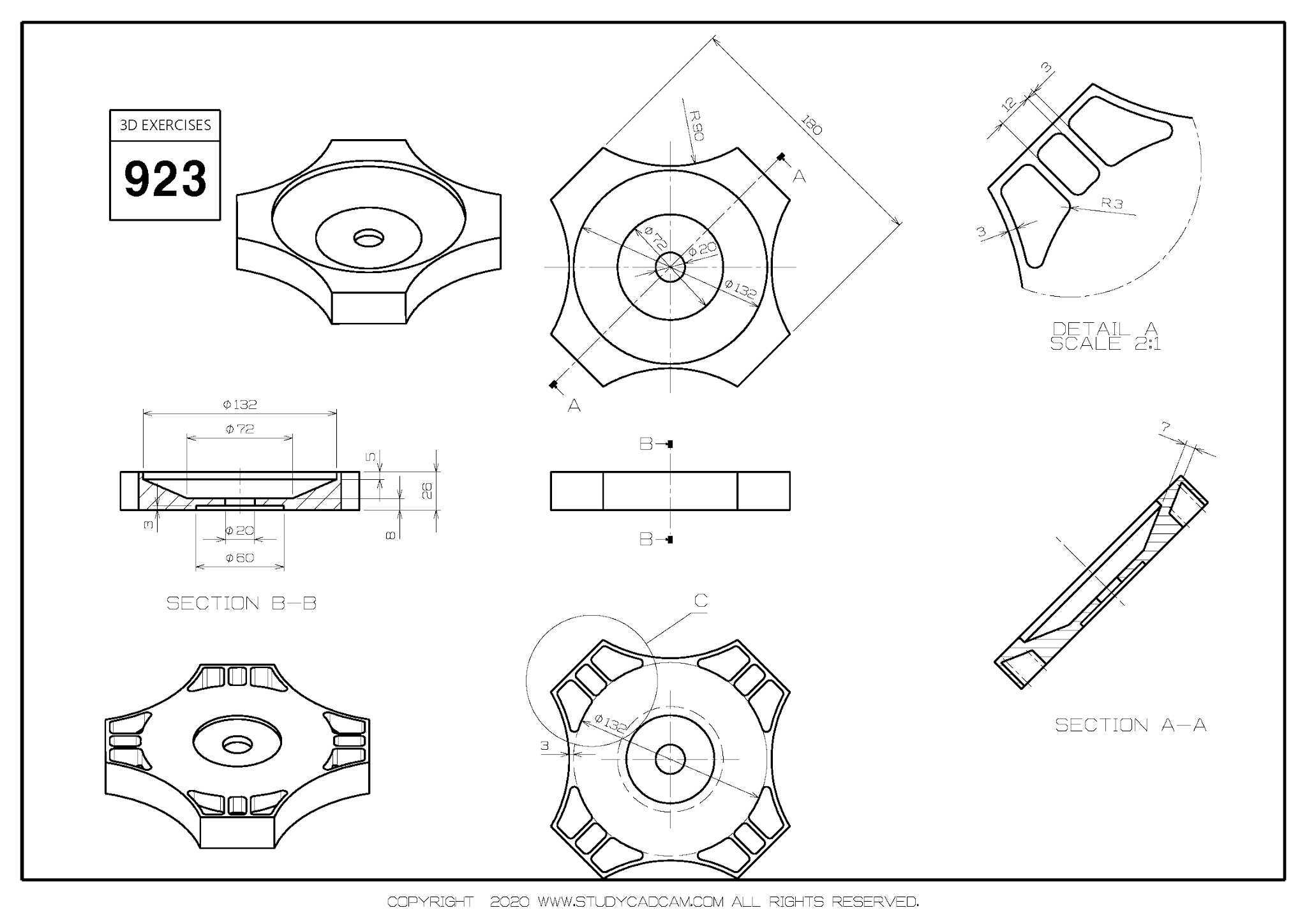

　　从设计逻辑来看，该零件的建模过程遵循从基体到局部特征的递进思路，首先绘制外轮廓的四角星型截面，通过拉伸命令生成基础基体，之后在上表面绘制大直径圆截面，拉伸切除形成凹腔，再在凹腔底部中心绘制小直径圆截面，拉伸生成中心凸台，最后在凸台中心绘制小孔截面拉伸切除完成贯通孔，所有特征均为同轴回转特征与外轮廓异形特征的组合，建模过程中需保证凹腔、中心凸台、中心孔的同轴度公差，避免装配时出现密封偏心或者紧固件无法穿过的问题。外形尺寸方面，零件的最大外轮廓尺寸适配常规小通径管路的安装空间，四个角位的突出长度控制在手动操作的舒适握持范围内，厚度方向的尺寸兼顾结构强度与安装空间要求，不会因为过厚导致安装后突出基座过多，也不会因为过薄导致拧紧时出现结构变形。

　　安装边界上，该零件可适配带有对应异形卡槽的安装基座，卡槽的深度与零件基体厚度匹配，中心孔可穿过M3-M5规格的紧固件，或者适配通径3-5mm的流体管路，凹腔的尺寸可适配外径15-20mm的密封胶圈，装配时无需复杂工装，手动对准卡槽放入后，通过中心紧固件拧紧即可完成固定，拆装维护便捷，适合教学实训场景下的建模练习、装配演示，也可用于小型实验装置的管路端盖、非标自动化设备的小型定位基座等场景，其结构简单，特征清晰，既可以作为三维建模入门阶段的练习案例，帮助初学者掌握拉伸、切除、同轴特征定位等基础建模命令，也可经过尺寸调整后直接用于实际工况的非标零件加工，加工工艺可采用注塑成型或者数控铣削加工，结构无倒扣特征，脱模或者铣削加工时无需特殊工装，加工成本较低，适合小批量定制生产场景使用。
