这类叉形带孔铰接支座,在轻工自动化输送线、小型工装夹具的定位铰接环节应用十分普遍,日常做设备改造、非标机构迭代时经常会碰到类似的结构需求。从实际使用场景来看,这类零件主要承担两个部件之间的铰接传动作用,一端通过圆柱孔配合销轴实现绕固定轴的小角度摆动,另一端的叉形开槽则用来卡接配套的连杆拨块,把旋转动作转化为直线方向的往复推送,常见于小型料仓的挡料机构、工装台的快速压头铰接位、包装设备的拨料摆臂连接点这些需要小行程往复摆动的工位。

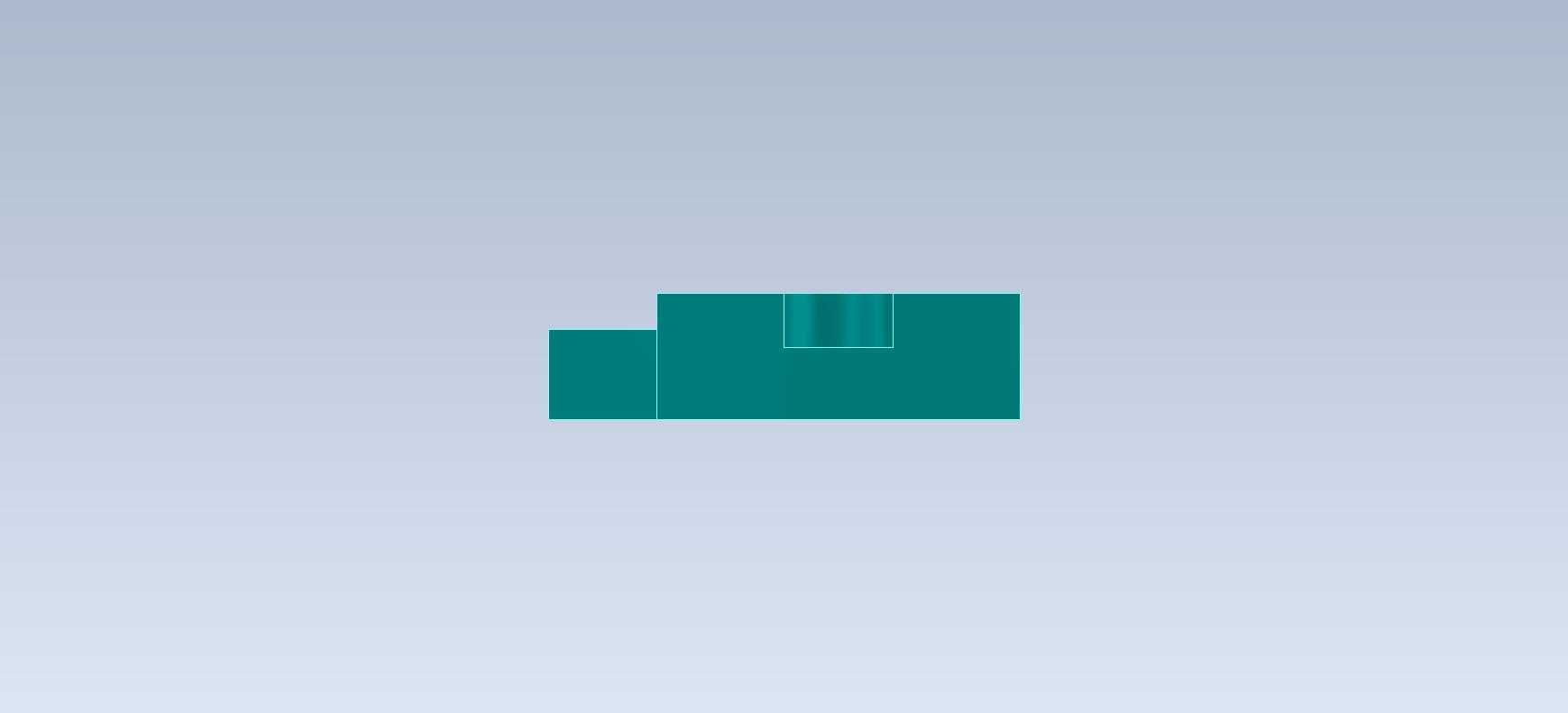

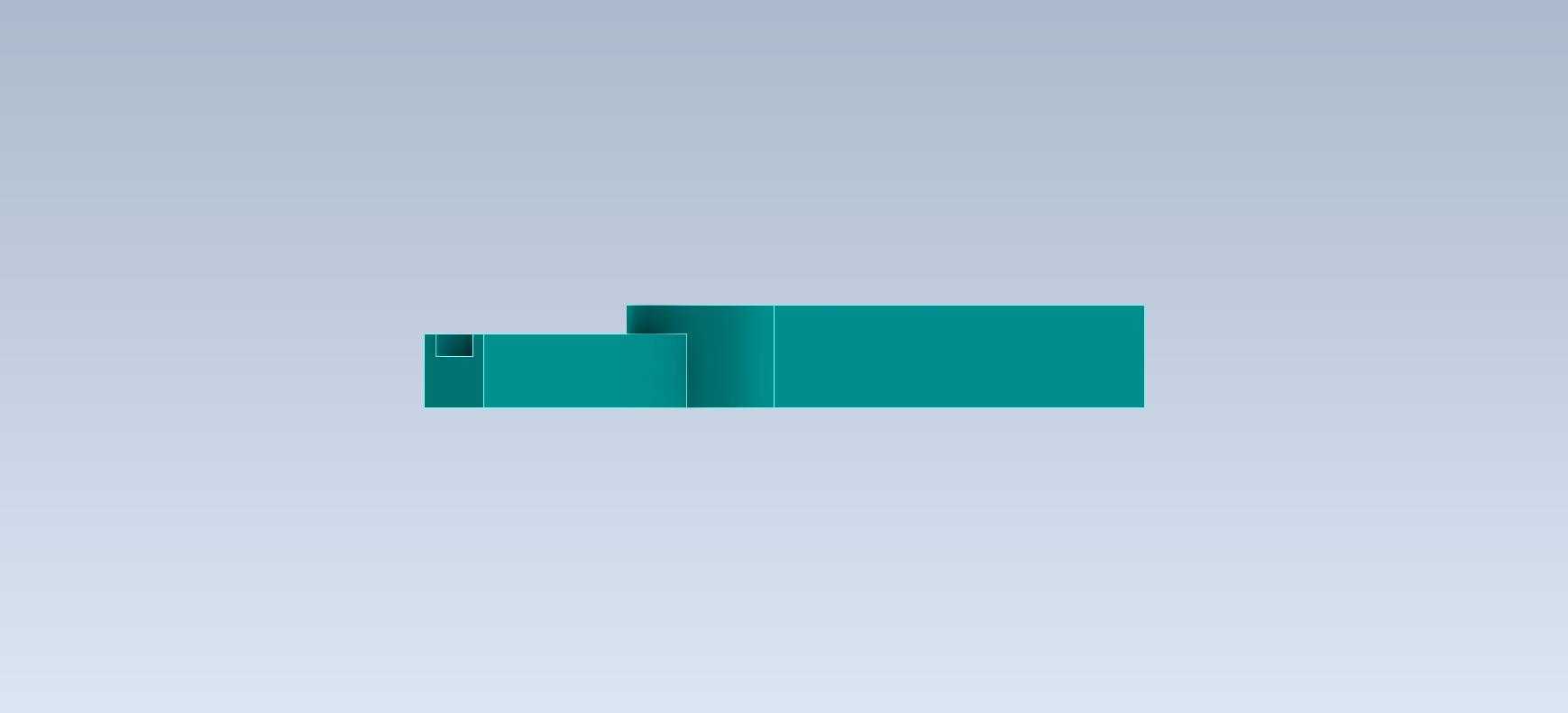

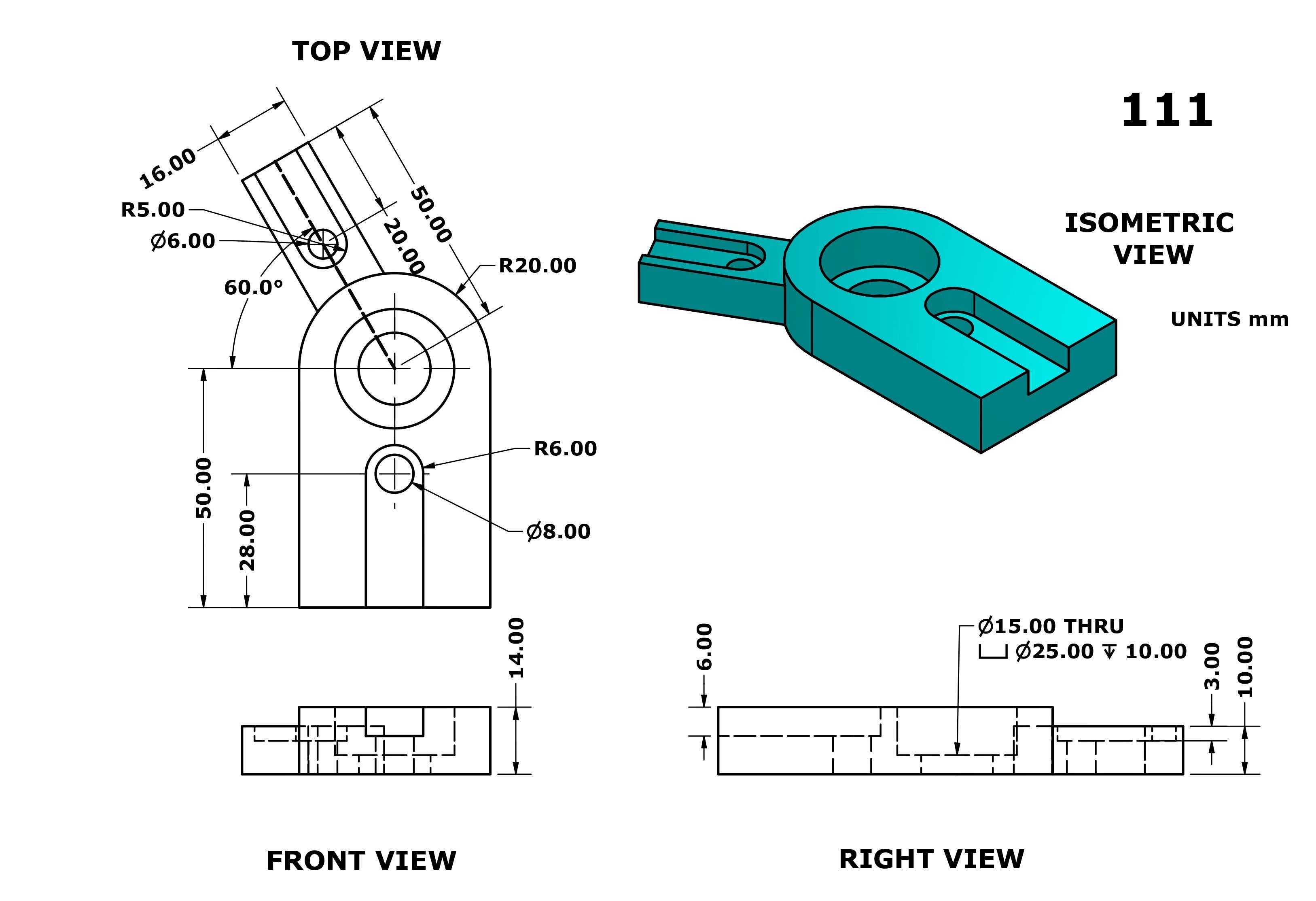

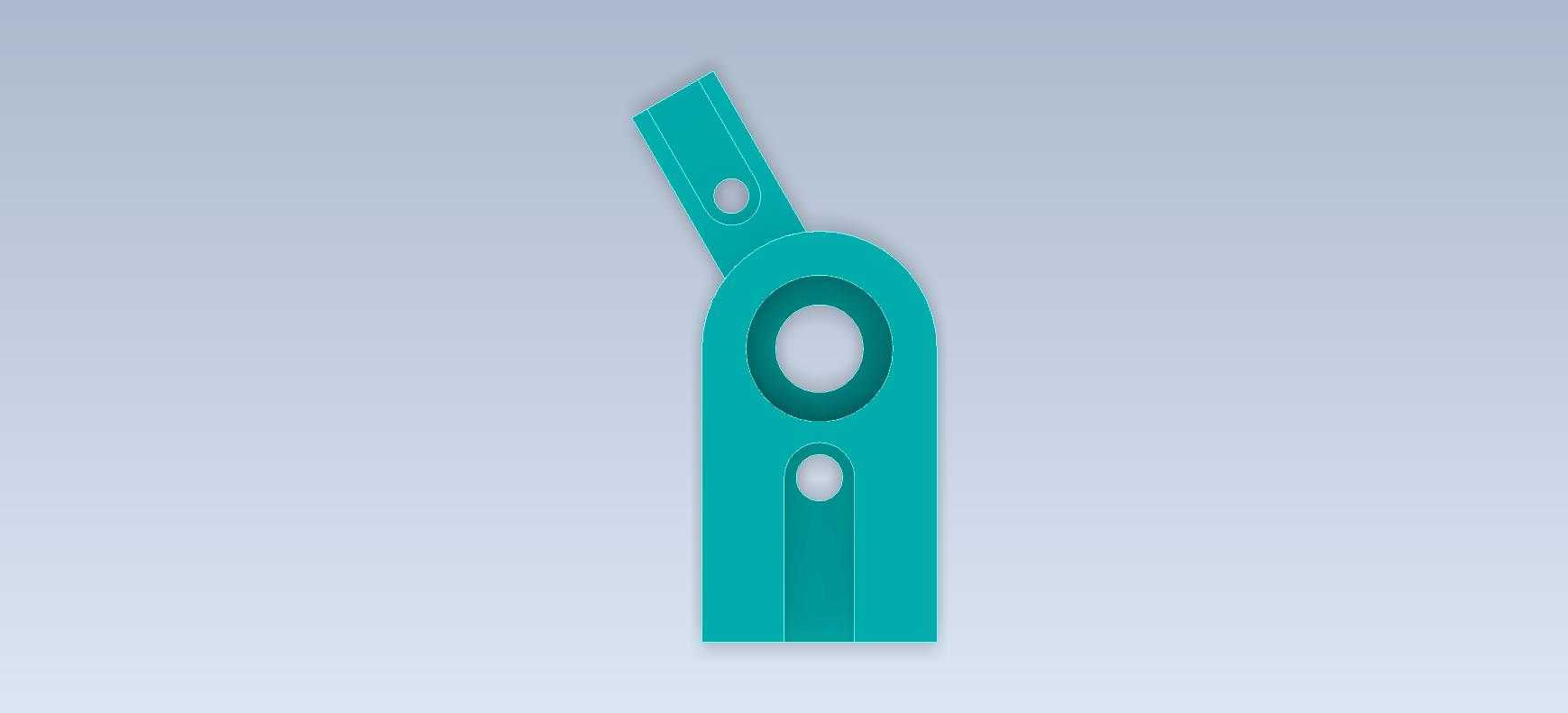

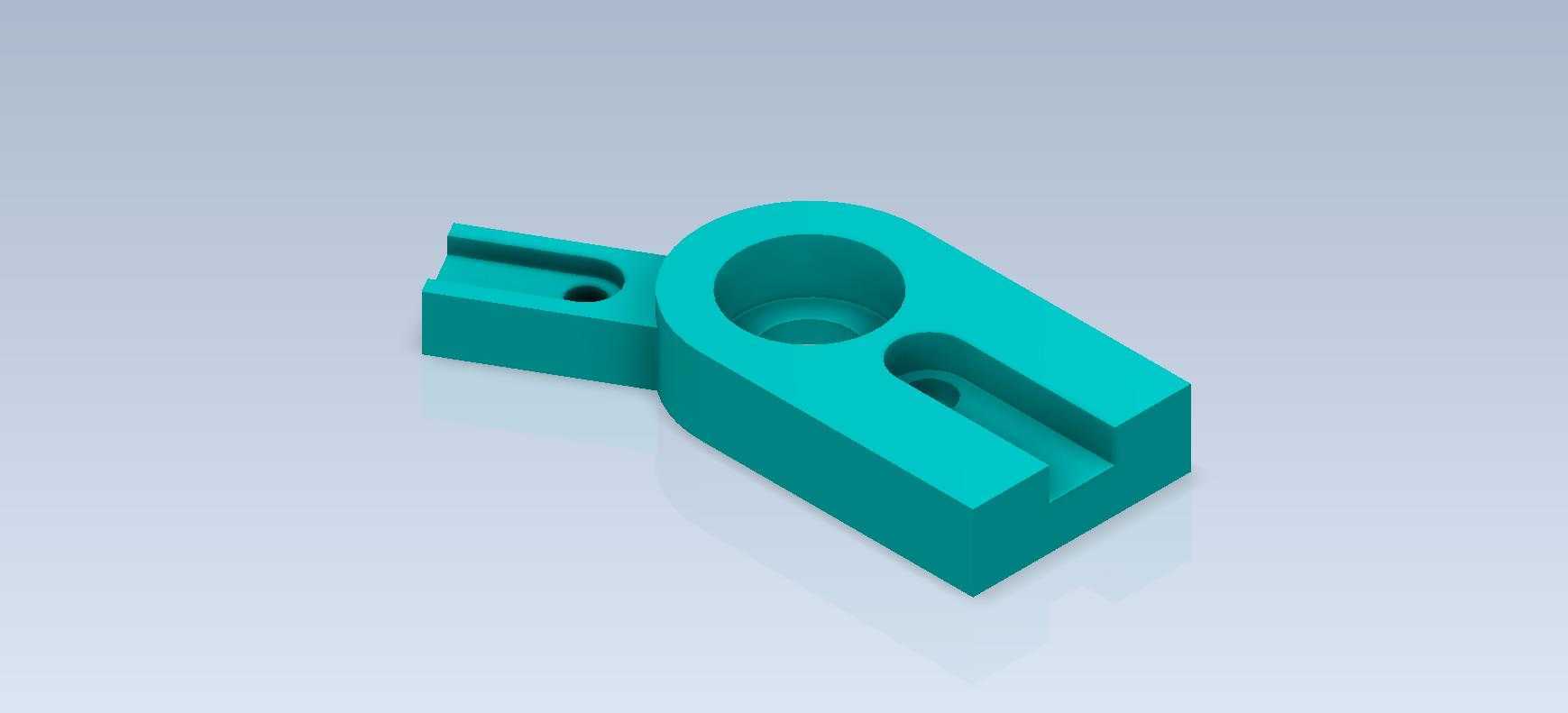

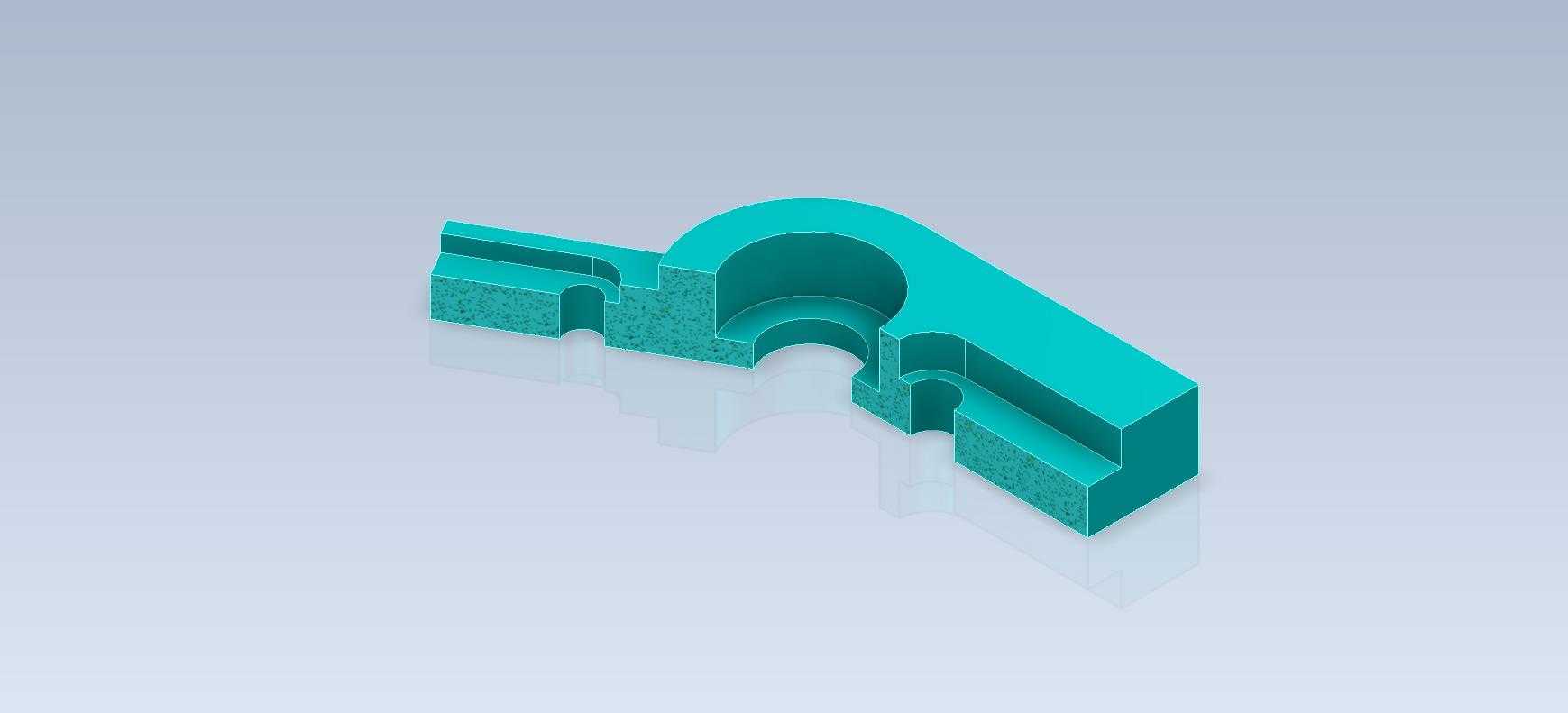

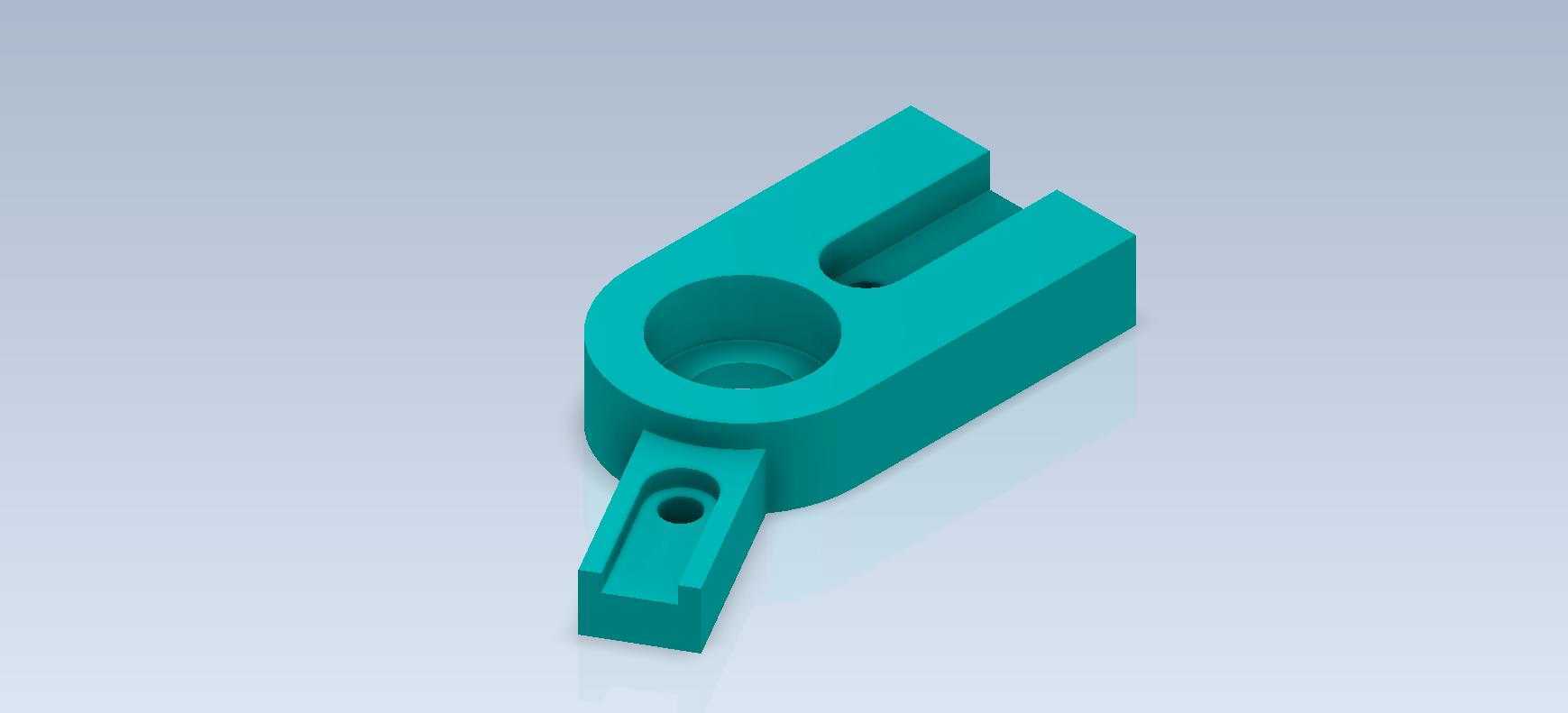

从功能特性上看,这个零件的结构做了很明确的功能分区:主体的大直径沉孔是主铰接位,孔内做了台阶设计,既可以容纳销轴端部的轴肩实现轴向定位,也能预留润滑脂的存储空间,减少长期摆动带来的磨损;侧边延伸出的带孔小凸耳是辅助安装位,用来穿装限位螺钉或者复位弹簧的挂接销,避免摆臂转动超出行程;上部的U型开槽是传动连接位,槽宽和配套拨块的厚度做了小间隙配合,槽底的圆弧过渡可以减少应力集中,避免频繁受冲击载荷时出现槽口开裂的问题。
设计这类零件的时候,首先要确定的是主铰接孔的中心高,这个尺寸直接决定了整个摆臂的转动半径,要和配套机构的行程做匹配,避免转动时和周边的固定构件发生运动干涉。主孔的壁厚要根据实际承受的冲击载荷核算,一般工况下壁厚取孔径的0.3-0.4倍就能满足强度要求,如果是频繁冲击的工位,还要在孔的外侧做加强筋过渡,不过这个练习件的结构把主体和凸耳做了一体化的圆弧过渡,已经能覆盖常规轻载工况的强度需求。U型槽的开口深度要比拨块的插入深度多留2-3mm的余量,避免加工误差导致拨块卡滞,槽的两个侧壁要保证平行度公差在0.05mm以内,否则摆动时会出现别劲的情况,加速销轴和槽面的磨损。
安装边界方面,这个零件的安装基准是主铰接孔的轴线,装配时要保证孔轴线和安装基面的垂直度,否则摆臂转动时会出现端面偏磨。侧边凸耳上的小孔中心和主孔中心的位置公差要控制在0.1mm以内,这个尺寸直接影响复位弹簧的预紧力一致性,如果偏差过大,会出现弹簧力不均导致摆臂回位不到位的问题。零件的整体外形没有多余的突出结构,所有棱边都做了R1左右的倒角处理,既避免安装时划手,也能减少热处理时的应力集中风险。零件底部的安装平面是加工基准面,粗糙度要求达到Ra3.2即可,不需要过高的加工精度,就能满足安装时的贴合要求,平衡加工成本和使用性能。
从建模逻辑来看,做这类零件的时候一般先从主体的回转结构开始,先拉出主体的圆柱基体,切除出主铰接的沉孔,再拉伸做出上部的叉形开槽结构,最后添加侧边的凸耳和小孔,所有的过渡圆角要在基础特征完成后统一添加,避免过早添加圆角导致后续特征编辑时出现参考丢失的问题。建模时要注意各个特征的尺寸关联,比如主孔中心到槽底的距离、凸耳孔到主孔的中心距这些关键配合尺寸,要单独做参数化标注,方便后续根据不同的工况需求调整尺寸参数,快速衍生出适配不同行程的同系列零件。这类零件一般选用45号钢或者铝合金加工,轻载工况下用铝合金可以降低整体机构的重量,重载时用45号钢做调质处理就能满足强度要求,不需要做额外的表面处理,加工成本低,互换性强,是小型非标机构里非常实用的一类连接构件。
