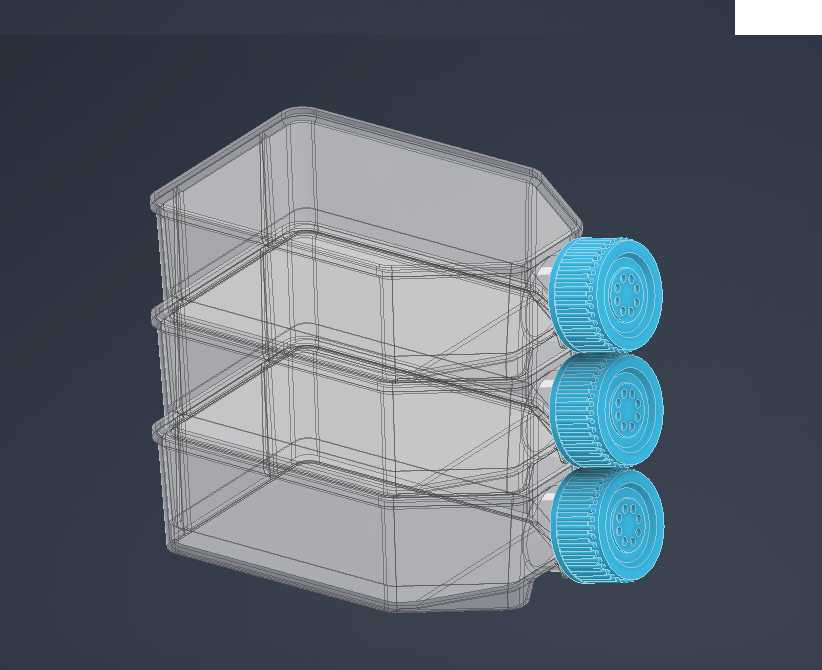

实验室用三层叠装T25细胞培养瓶结构

　　在生物实验室的细胞培养操作场景里，这类三层叠装结构的T25规格培养瓶，主要用于贴壁细胞的静置培养、传代扩增以及样本暂存作业，和传统单层T25瓶相比，叠装结构能在相同的培养箱搁板占用面积下，将单批次培养容量提升至原来的三倍，对于需要平行开展多组对照实验、或是细胞扩增需求量较大的实验场景，能有效减少培养箱空间占用，降低耗材摆放整理的操作频次。从实际使用功能来看，瓶体采用高透明的聚苯乙烯类材质成型，侧壁做了等壁厚的均匀过渡处理，既保证堆叠状态下每层瓶体的结构强度，避免上层瓶体受压导致下层腔体变形漏液，也能让操作人员在不打开瓶盖的状态下，直接通过倒置显微镜清晰观察细胞贴壁状态、汇合度以及污染情况，不需要额外取出瓶体反复挪动，减少细胞培养过程中被污染的概率。

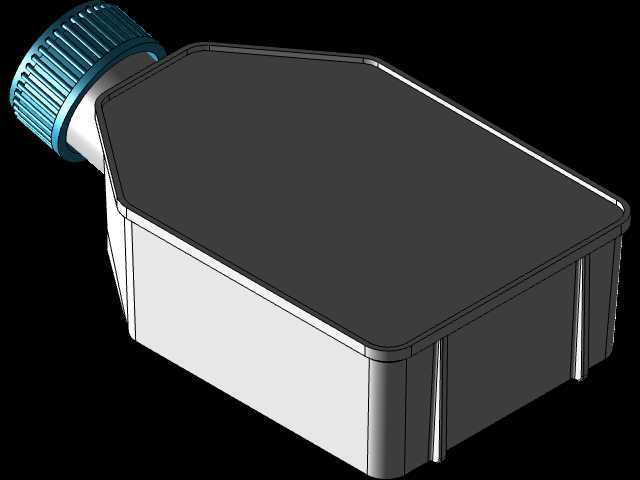

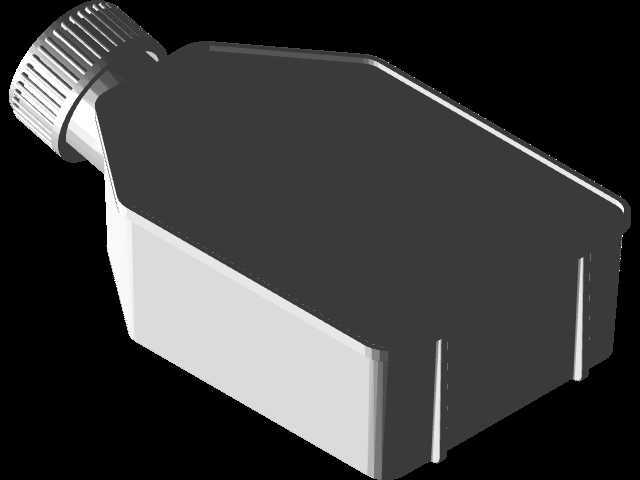

　　瓶口采用标准的螺旋密封结构，配套的蓝色瓶盖内侧做了密封胶圈的安装位，既可以在完全旋紧状态下实现密封存储，也能根据培养需求调整旋合松紧度，配合透气膜结构实现气体交换，适配二氧化碳培养箱的使用环境。设计过程中，首先要考虑的是叠装状态下的对位精度，每层瓶体的上下表面都做了微小的定位凸台与凹槽结构，堆叠时三层瓶体可以自动对位卡合，不会因为培养箱搁板的轻微震动、或是拿取时的小幅倾斜出现层间滑移掉落的问题，同时定位结构的凸起高度控制在0.8mm以内，不会额外增加整体堆叠高度，保证可以适配常规层间距的二氧化碳培养箱搁板。瓶身的颈部做了斜向过渡设计，角度匹配常规移液管、细胞刮的操作角度，在进行换液、传代消化、细胞吹打操作时，移液管可以轻松抵达瓶底的各个角落，不会出现操作死角，减少细胞残留或是消化不充分的问题。从尺寸边界来看，单层瓶体的有效培养面积严格控制在25c㎡，三层叠装后的整体宽度和单层T25瓶保持一致，长度方向仅在瓶口位置做了统一对齐，整体外轮廓尺寸兼容常规的细胞培养瓶托架、以及自动化细胞培养设备的上料工位，不需要额外定制适配的工装夹具，就能直接在现有自动化培养设备上使用。

　　瓶底的平整度是设计中的核心控制要点，整个底面的平面度公差控制在0.1mm以内，保证放在显微镜载物台上时不会出现翘曲，观察时整个视野范围内都能清晰对焦，不会出现局部模糊的问题，同时平整的瓶底也能保证细胞贴壁时的均匀性，不会因为瓶底倾斜导致细胞局部堆积、生长密度不均。瓶身的侧面预留了刻度标识的成型位，刻度从5ml到50ml做了清晰的分段，操作人员可以直接通过瓶身刻度判断培养液的添加量，不需要额外使用量筒进行转移，减少操作步骤。瓶盖的外壁做了细密的防滑棱设计，即使佩戴乳胶手套进行操作，也能轻松旋紧或旋松瓶盖，不会出现打滑的问题，防滑棱的深度控制在0.3mm，既保证防滑效果，也不会因为棱纹过深容易积藏污染物，方便清洗和灭菌处理。

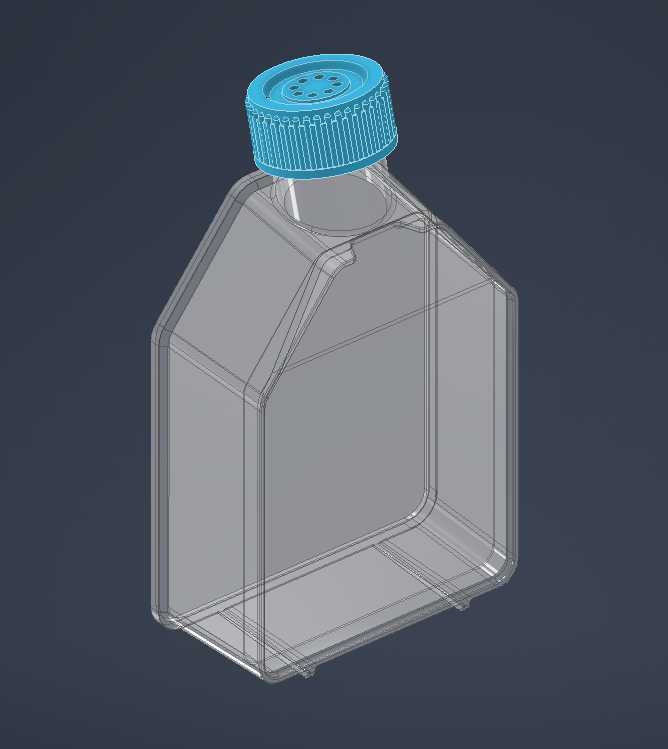

　　在结构强度校核上，叠装状态下每层瓶体可以承受不超过2kg的均匀压力，即使在最上层放置少量其他轻型耗材，也不会出现瓶体开裂、变形的问题，瓶体的转角位置全部做了圆角过渡，避免应力集中导致的运输或使用过程中开裂，同时圆角结构也能减少清洁时的卫生死角，避免残留的培养液滋生杂菌。考虑到无菌操作的使用需求，整个瓶体的结构设计没有多余的凹槽、缝隙，所有拼接位置都做了平滑过渡，在进行表面消毒时，消毒酒精可以均匀覆盖所有外表面，不会出现消毒盲区。和普通的叠装培养瓶不同，这款结构的每层瓶体都可以单独拆分使用，当不需要大容量培养时，可以将三层拆开作为三个独立的T25瓶使用，灵活适配不同的实验规模需求，拆分后的单个瓶体和常规市售T25培养瓶的安装尺寸完全兼容，瓶盖也可以通用互换，减少耗材的备用库存种类。
