带齿圈接口楔形安装基座结构设计

在工业传动配套、小型动力单元安装以及教学实训结构搭建场景中，这类带齿圈接口的楔形安装基座有着非常明确的实用定位，它并非独立的功能终端零件，而是承担着动力转接、安装定位、载荷分散的核心衔接作用。从实际使用场景来看，这类基座常被用在小型动力输出端与执行机构的过渡位置，比如小型传动试验台、教学用动力演示装置、低压配套动力转接工位，其楔形的主体结构并非为了造型特异，而是为了适配特定角度的安装空间，在有限的设备内部腔体里，避开周边管线、其他结构件的干涉，同时让前端的齿圈接口能够以预设的角度对接外部传动件，减少额外的角度转接板使用，压缩整体装配空间。

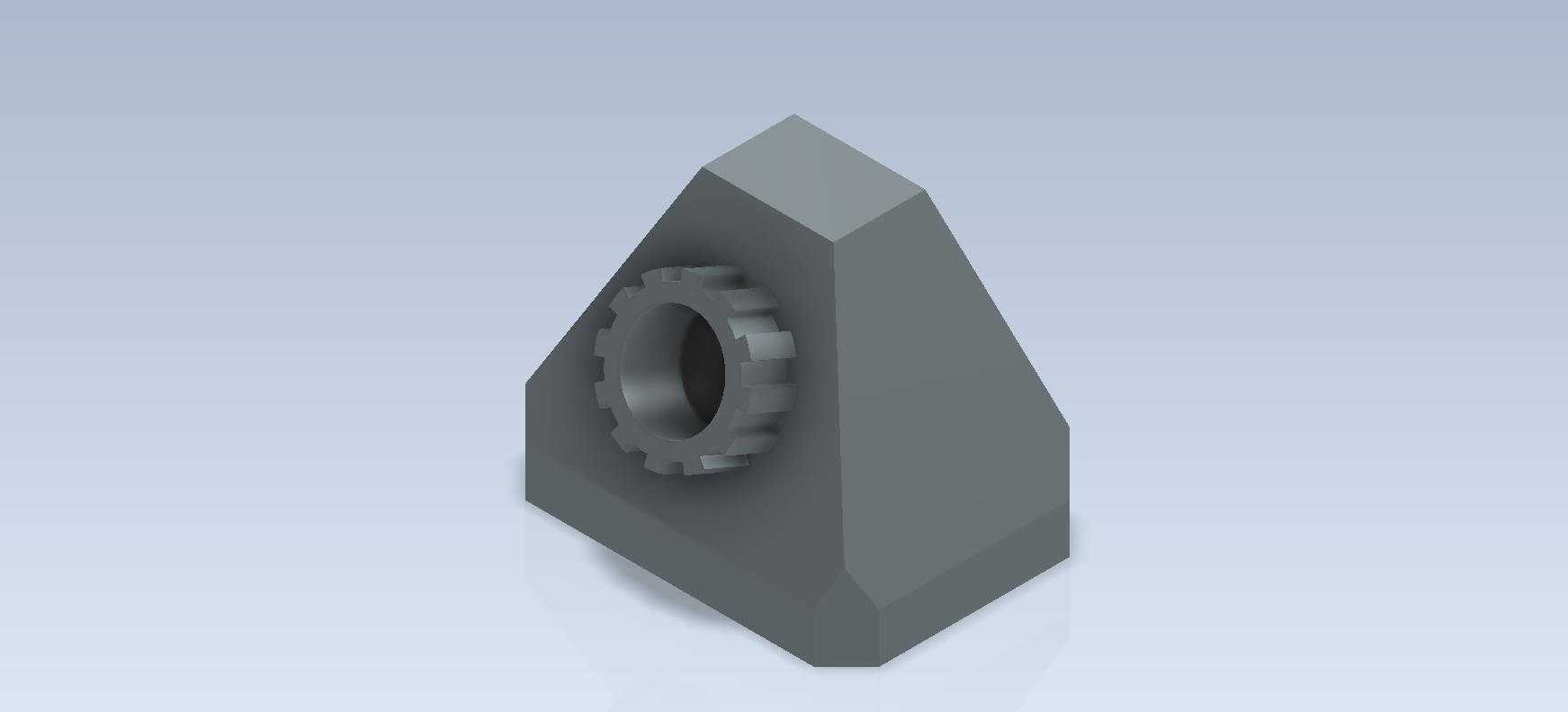

从功能特性上拆解，主体的楔形块采用等壁厚渐变的实体结构设计，底部是平整的安装基准面，加工时需要保证平面度公差控制在0.05mm以内，确保安装后不会出现翘曲，避免前端齿圈的同轴度偏差。前端集成的齿圈接口并非标准传动齿轮，而是定位与传动结合的结构，齿形采用渐开线短齿设计，相比标准齿形，短齿的齿根强度更高，能够承受频繁的插拔式对接产生的冲击载荷，内孔为光滑通孔，用于穿过传动轴或者定位销，孔壁与齿圈的同轴度需要控制在0.03mm以内，保证对接后传动过程不会出现偏磨。齿圈外侧的楔形主体侧面做了15度的拔模斜度，一方面是方便加工时的排屑，另一方面如果采用注塑或者铸造成型工艺，这个斜度能够直接满足脱模要求，不需要额外做后期的斜面修正。

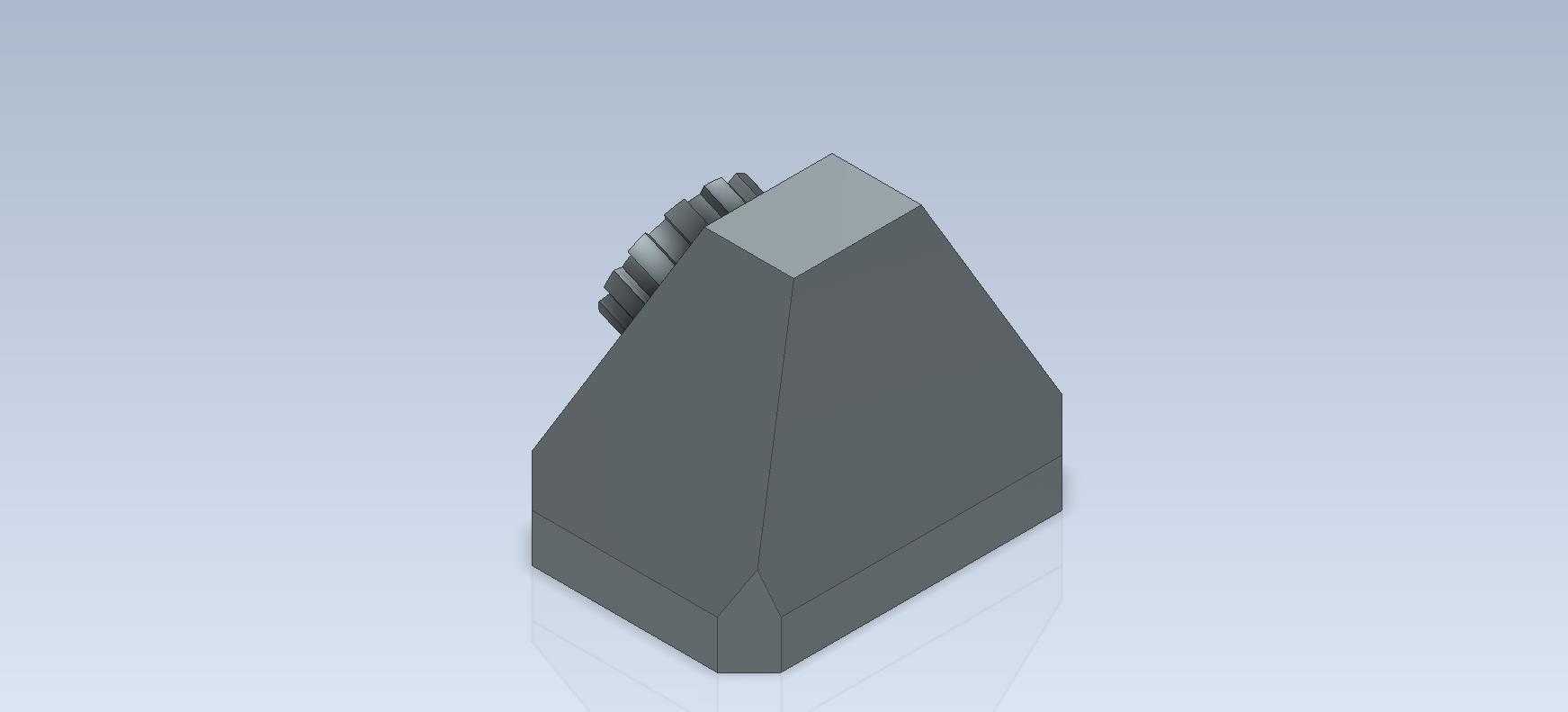

设计思路上，这个结构没有采用复杂的曲面或者减重孔，核心是优先保证结构刚性，楔形主体的壁厚从底部到顶部逐步收窄，底部壁厚是顶部的1.8倍，这样的比例设计是因为底部是安装固定端，需要承担整个基座以及对接零件的全部载荷，加大底部壁厚可以降低安装面的应力集中，避免长期受载后出现基座开裂的问题。顶部靠近齿圈的位置做了局部加厚，加厚区域刚好覆盖齿圈的安装深度，让齿圈与基座的结合长度达到齿宽的1.2倍，保证齿圈在承受径向载荷的时候不会出现根部断裂。两侧的直面没有做多余的装饰结构，而是预留了平整的加工面，后期如果需要加装传感器、限位挡块，可以直接在这个平面上打孔安装，不需要额外做安装凸台，给后续的功能拓展留足了余量。

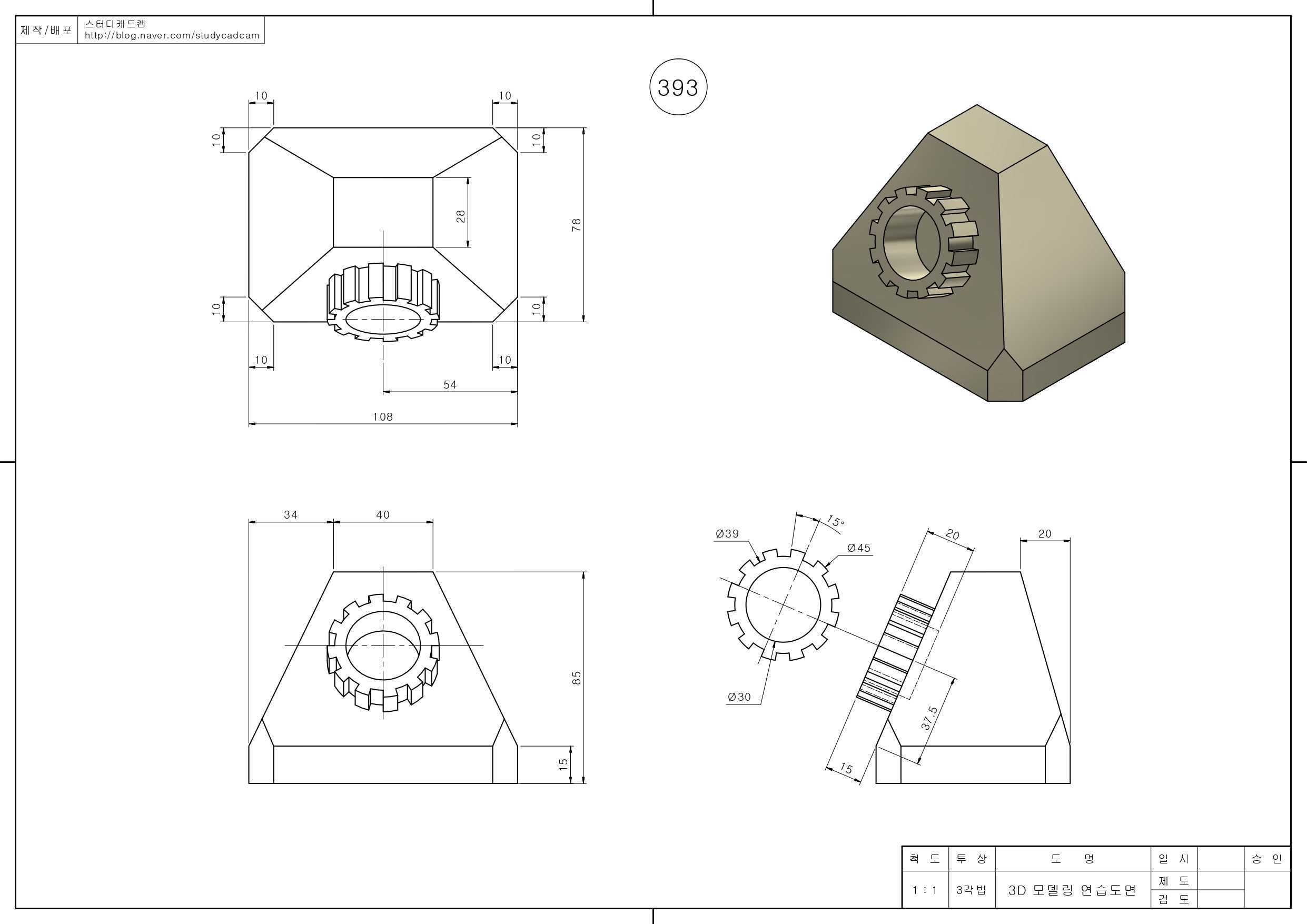

从安装边界来看，底部安装面的四个角位置预留了沉头安装孔的位置，孔距按照标准的工业安装孔距设计，可以直接固定在标准铝型材框架或者钢制安装平板上，不需要额外做转接板。齿圈接口的伸出长度控制在25mm，这个长度刚好可以让对接的外齿圈套入后，端面与基座楔形面保留2mm的间隙，避免装配时出现端面摩擦，同时也能保证齿面的啮合长度达到全齿宽的80%以上，满足传动扭矩的传递要求。整个楔形结构的最大外轮廓宽度不超过120mm，高度不超过150mm，属于小型安装基座范畴，能够适配大部分桌面级实训设备、小型动力单元的安装空间要求，不会占用过多的设备内部容积。在实际建模过程中，这类结构需要重点关注齿圈与楔形主体的结合位置的圆角处理，齿圈根部做R2的过渡圆角，避免应力集中，楔形主体的所有棱边都做R0.5的倒角，去除加工毛刺，避免装配时划伤操作人员或者对接零件。另外，楔形面的角度精度需要控制在±0.1度以内，因为这个角度直接决定了前端齿圈的对接角度，如果角度偏差过大，会导致对接后的传动轴出现别劲的问题，长期运转会加速轴承、齿面的磨损。这类结构看似简单，实则每一处尺寸、角度、壁厚的设计都对应着实际装配、使用中的具体需求，没有多余的装饰性结构，完全围绕安装定位、载荷传递、空间适配三个核心目标展开，非常适合作为三维建模入门阶段的练习案例，帮助初学者理解实体结构设计中刚性、公差、安装边界的实际考量逻辑，避免陷入只追求外观造型而忽略工程实际需求的误区。
