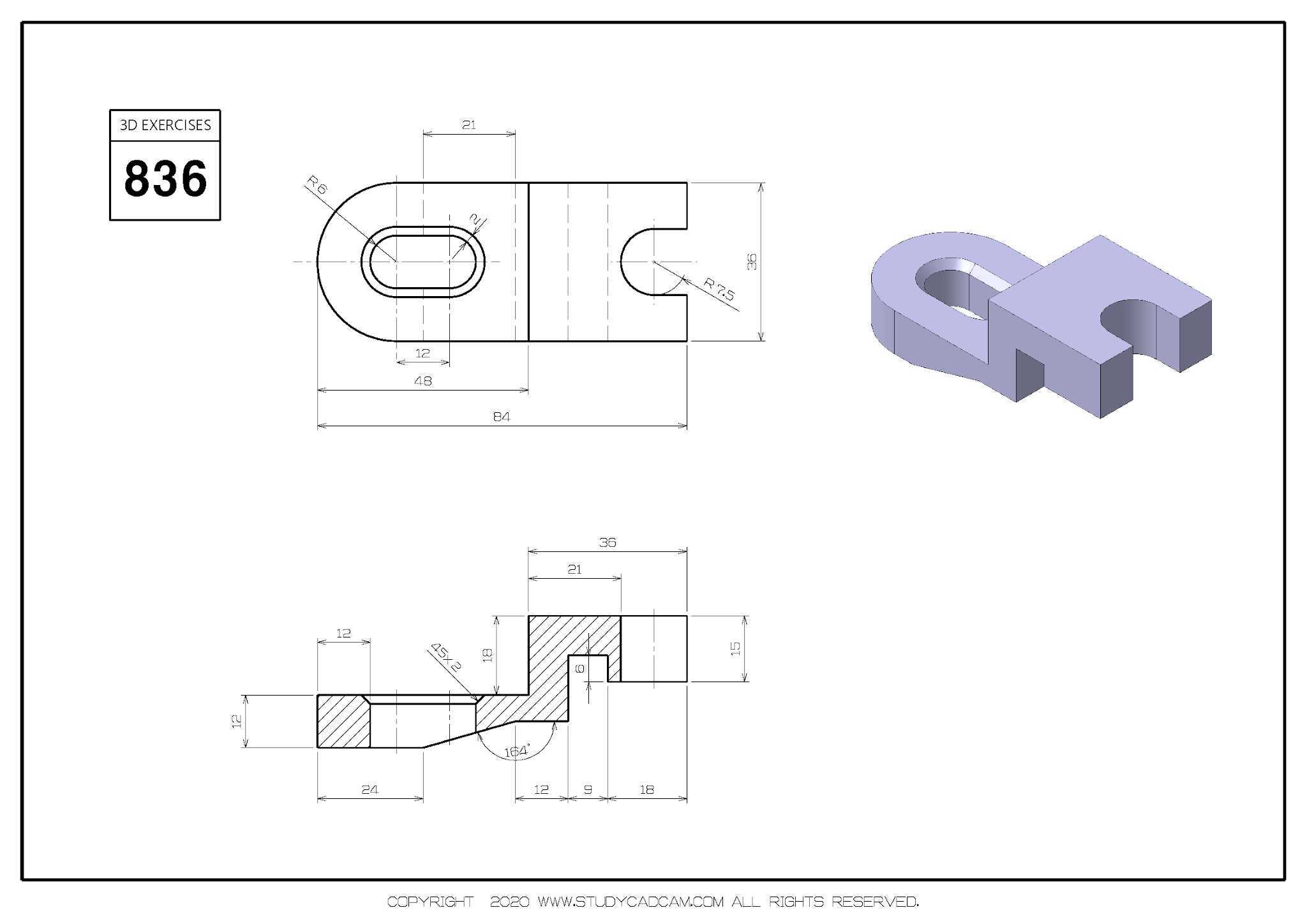

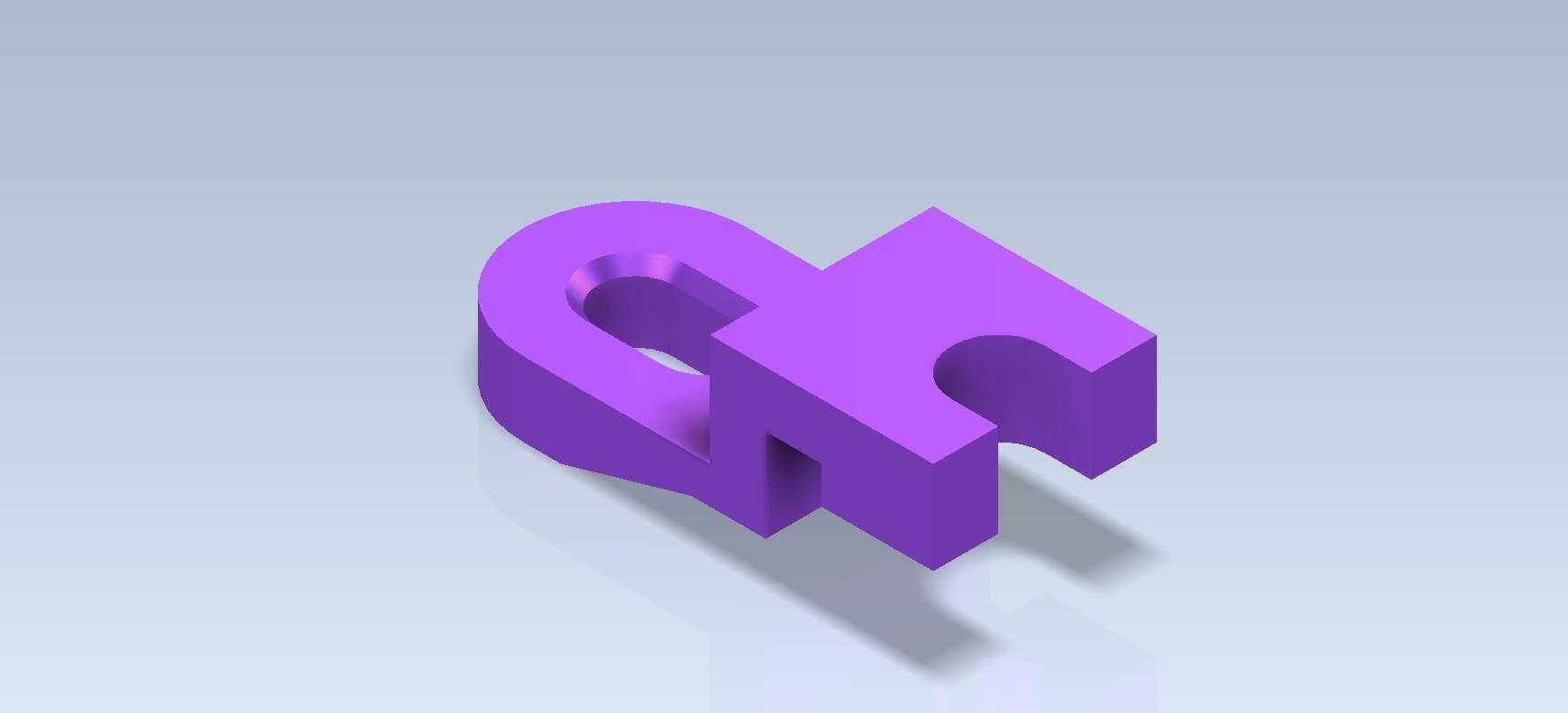

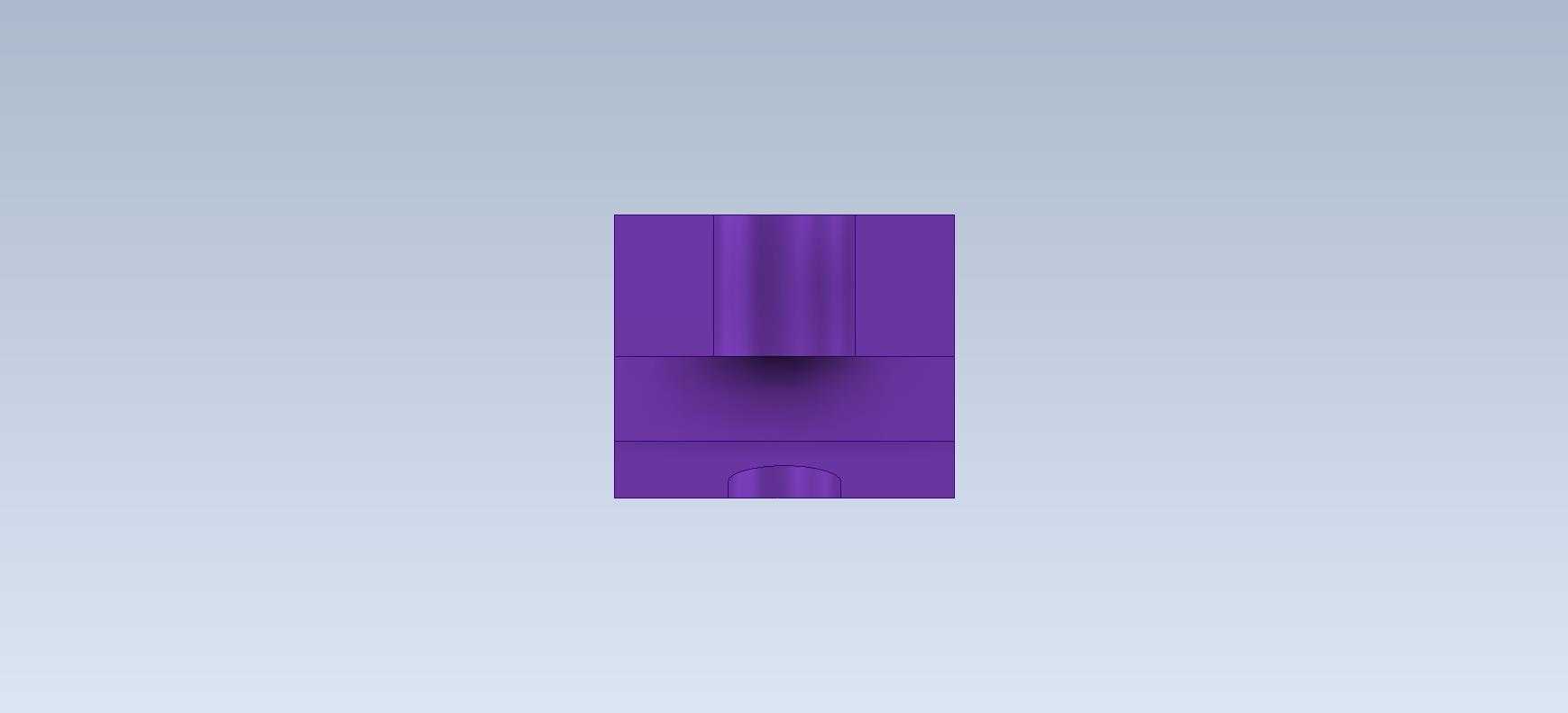

带腰孔安装座的叉形定位连接构件

这类带腰型安装孔的叉形定位连接构件，在轻工自动化输送线、小型电子装配治具、实验室小型试验台架的定位工位上十分常见，很多人做结构设计时容易忽略这类小零件的受力边界，最后要么装上去晃量超标，要么用久了安装孔位被拉扯变形。先从实际使用场景说，这类零件大多用在需要快速调整卡位的工位，比如小型电子元件的分料挡停、治具板上的可调节定位挡块、线束工装板上的导线卡位座，它不需要承受大吨位的冲击载荷，但对安装后的位置可调性、卡位的贴合精度有明确要求。

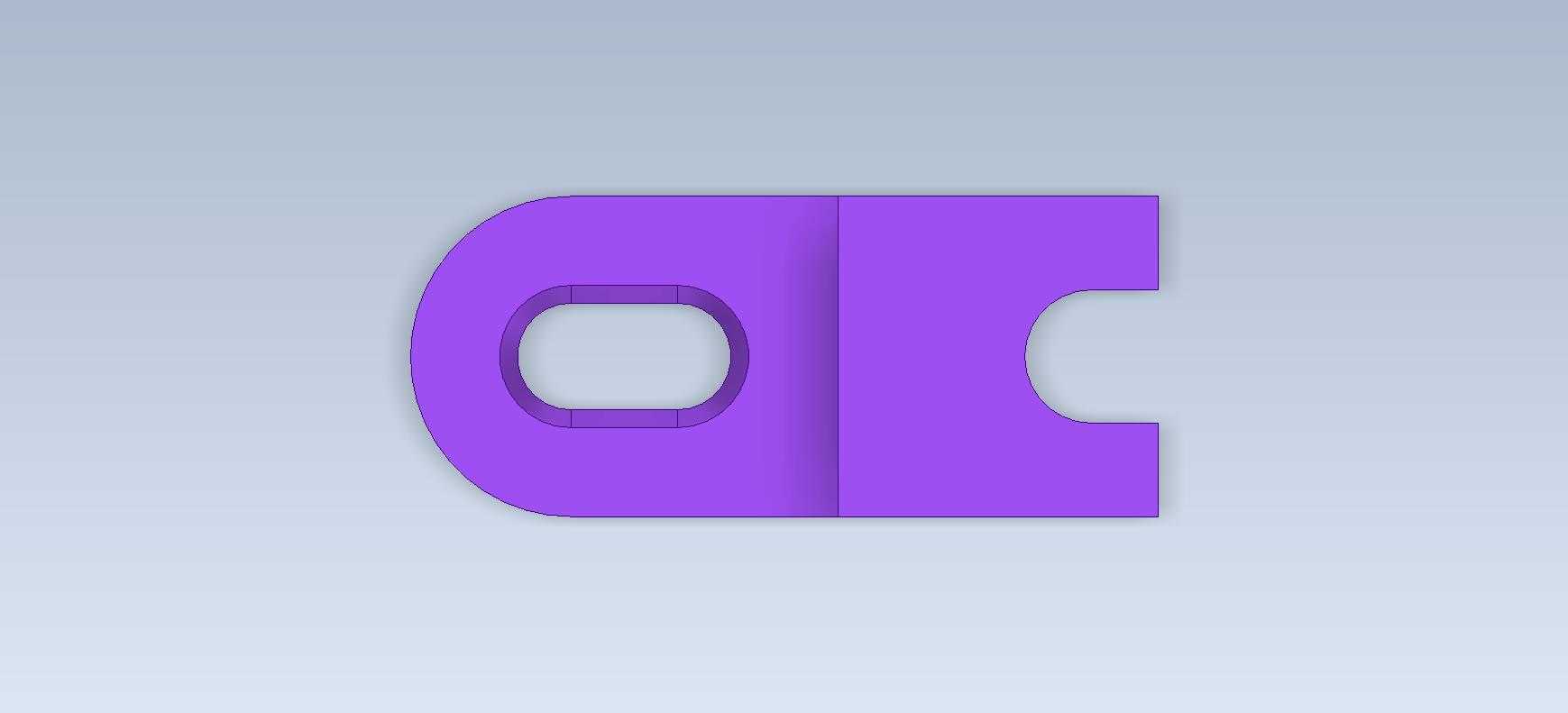

设计的时候首先要敲定安装边界，底部的腰型孔是核心调整结构，孔的长度方向要和工位调整方向完全重合，不能出现斜向偏差，不然调整的时候会出现卡滞，腰孔的宽度要比配套使用的固定螺钉大0.2到0.3毫米，既保证调整时的滑动顺畅，又不会因为间隙过大导致锁紧后零件偏斜。底部的圆弧过渡段不是为了好看，是为了避免安装座和安装基面的棱边发生干涉，很多新手建模的时候直接做直角过渡，实际装配的时候会因为基面的倒角、毛刺导致零件贴不紧基面，锁紧后出现翘曲。

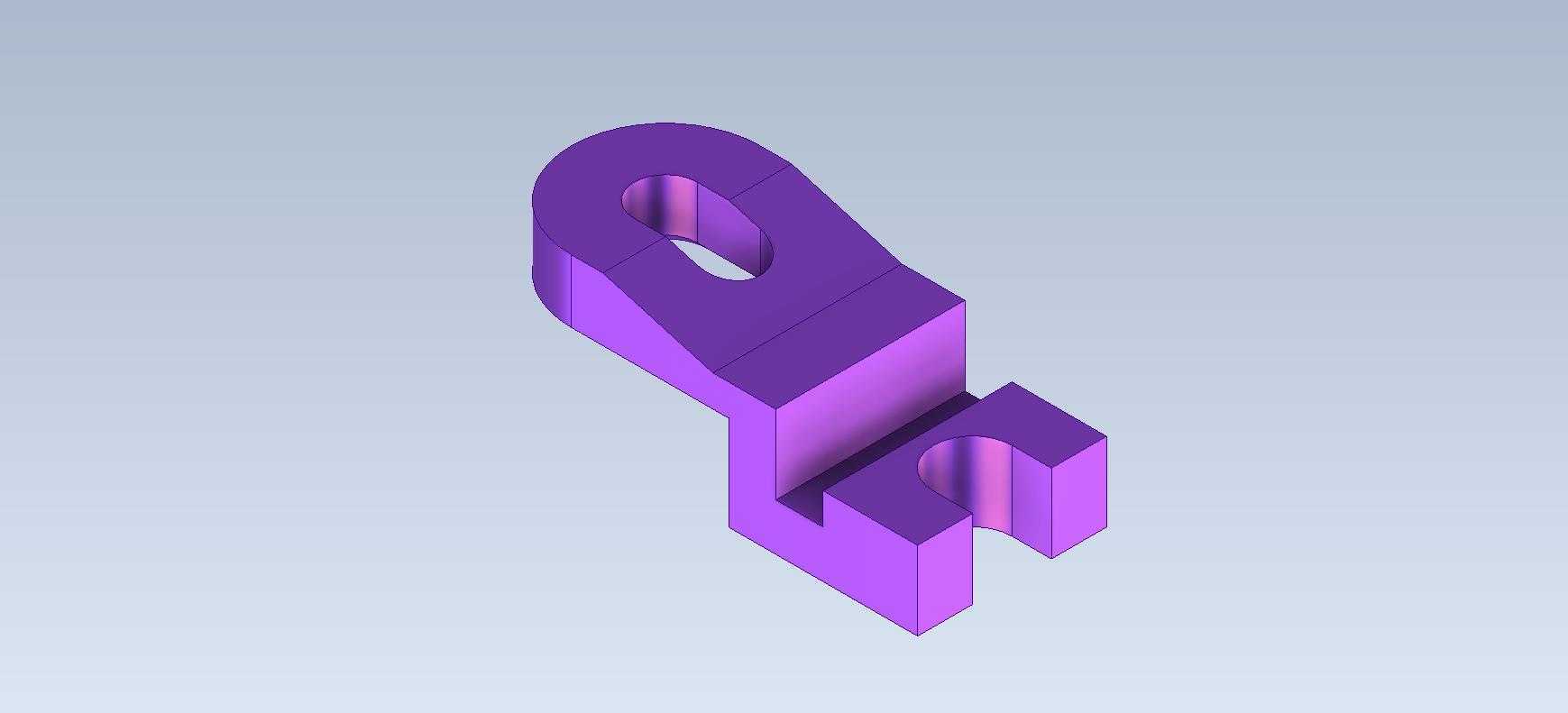

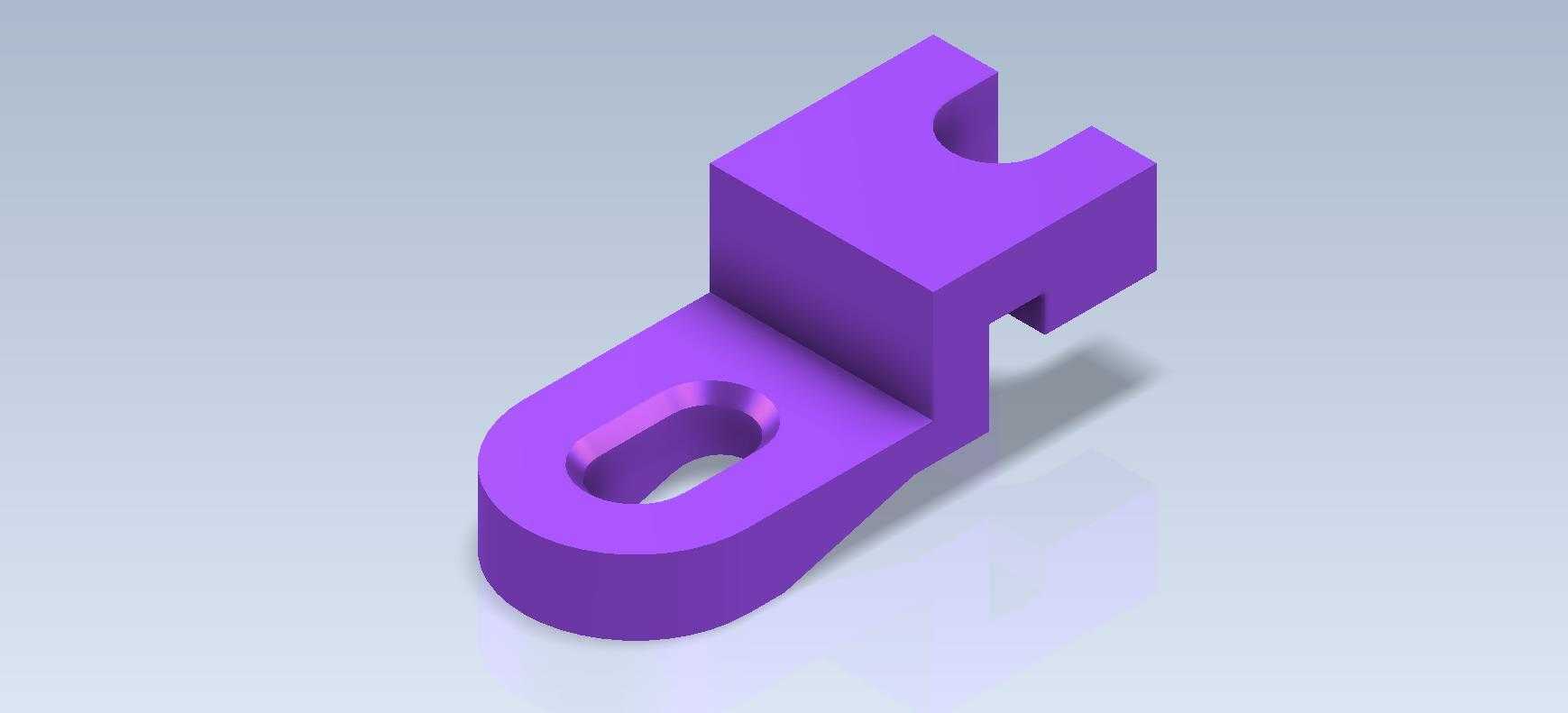

上部的叉形开口结构是功能卡位区，开口的圆弧槽尺寸要和配套的销轴、杆件直径做基孔制间隙配合，间隙控制在0.1到0.15毫米之间，间隙太小会导致杆件插拔卡滞，间隙太大则会出现定位窜动，影响工位的重复定位精度。叉形结构和底部安装座的连接立壁要做足够的厚度，因为卡位受力的时候，立壁会承受侧向的弯矩，厚度不够的话长期使用会出现立壁外张变形，导致卡位失效。立壁和底部安装面的交接处要做内圆角过渡，避免应力集中，要是用3D打印做样件的话，这个圆角还能减少打印过程中的层间应力开裂风险，要是用机加工方式生产，圆角也能减少铣削加工时的应力集中，避免加工后零件变形。

尺寸设计上要注意几个关键边界：整体高度要匹配对应工位的杆件中心高度，误差控制在±0.1毫米以内，不然会出现杆件别劲的情况；底部安装座的宽度要比立壁宽度宽出至少3毫米，保证锁紧的时候有足够的支撑面，不会因为支撑面太小导致锁紧后零件歪斜；腰孔的两端半圆中心距要覆盖工位需要的调整行程，一般要比实际需要的调整量大2到3毫米，留出装配时的微调余量。

实际选型使用的时候，要注意这类零件的材质匹配，如果是用在普通工装工位，用普通ABS或者尼龙3D打印就能满足需求，如果是用在有一定耐磨要求的频繁插拔工位，就要选用POM材质或者铝合金机加工，表面做阳极氧化处理提升耐磨性。安装的时候不要一开始就把固定螺钉完全锁死，要先把卡位调整到需要的位置，轻轻预紧螺钉后测试卡位的顺畅度，确认位置准确、杆件插拔无卡滞后再交叉锁紧两个固定螺钉，避免单侧锁紧导致零件偏移。很多现场装配的工人图省事，直接把螺钉拧死再调整位置，最后不仅调不动，还会把腰孔的内壁刮出毛刺，后续调整就会出现卡滞。另外要注意，上部叉形开口的朝向要和受力方向垂直，不能让受力方向沿着开口的张开方向，不然长期受力会导致叉口外张，最终出现零件脱出的问题。
