汽车发动机活塞总成结构三维设计

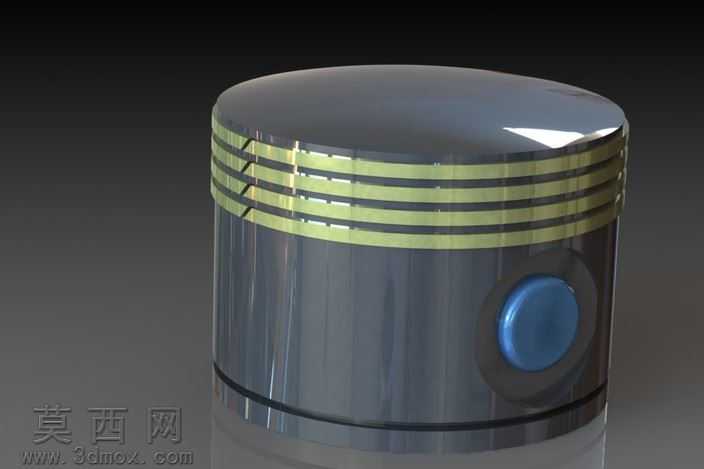

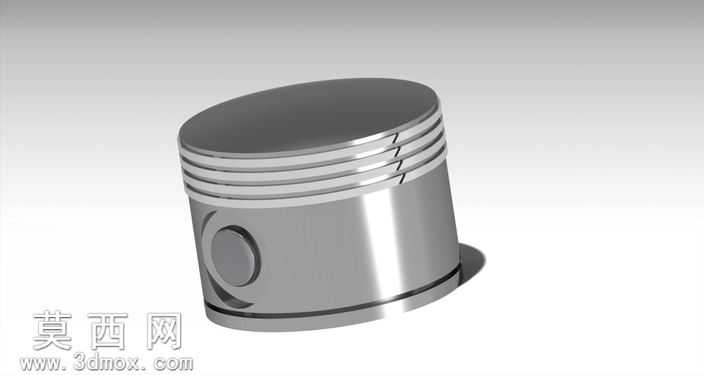

本作品为汽车发动机核心往复运动部件活塞总成的三维建模设计，采用SolidWorks完成全参数化建模构建，整体建模过程严格遵循内燃机活塞的实际工程设计逻辑，先以旋转凸台命令生成活塞的基体轮廓，精准控制活塞顶部的燃烧室适配曲面、头部环带区域与裙部导向区域的尺寸比例，确保各段直径差符合热膨胀间隙的工程设计要求。在活塞环槽结构的建模中，通过多道等距拉伸切除命令生成三道环槽结构，分别对应两道气环与一道油环的安装位置，环槽的宽度、深度以及槽岸的厚度参数均参考量产车用活塞的设计规范设定，保证后续活塞环装配后的密封与刮油性能。活塞销座部分采用对称凸台拉伸后做圆角过渡处理，精准加工出活塞销的安装通孔，销孔内侧做倒角处理避免装配时的应力集中，销座与活塞裙部的衔接位置做平滑曲面过渡，优化活塞工作时的应力分布状态。材质与渲染环节，活塞本体采用高硅铝合金材质参数设置，调整金属材质的反射率、粗糙度参数，还原铝合金活塞经机加工后的细腻金属质感，表面呈现出略带哑光的金属银灰色泽，边缘高光自然真实；活塞环部分采用合金铸铁材质参数，调整为偏暗的金属色泽并添加细微的环状纹理，还原活塞环的表面处理质感；活塞销堵头部分采用蓝色阳极氧化铝材质参数，呈现出高饱和度的金属蓝色光泽，与活塞本体形成清晰的视觉区分。渲染阶段采用三点布光方案，主光源从斜上方打亮活塞顶部与环带区域，突出环槽的分层结构，辅光源补亮裙部暗部避免死黑，环境光添加微弱的反射环境贴图，让金属表面的反射更具真实感，最终渲染效果清晰展现活塞总成的整体结构与各部件的材质差异。设计过程中充分考虑活塞的实际工作工况，裙部预留了合理的热变形余量，整体结构无干涉、无破面，各特征参数可编辑调整，可用于发动机结构教学、装配仿真演示以及相关零部件的二次开发设计参考，完整还原了车用活塞总成的典型结构特征与工程设计要点。
