带铰接耳座的筒式安装支撑结构件

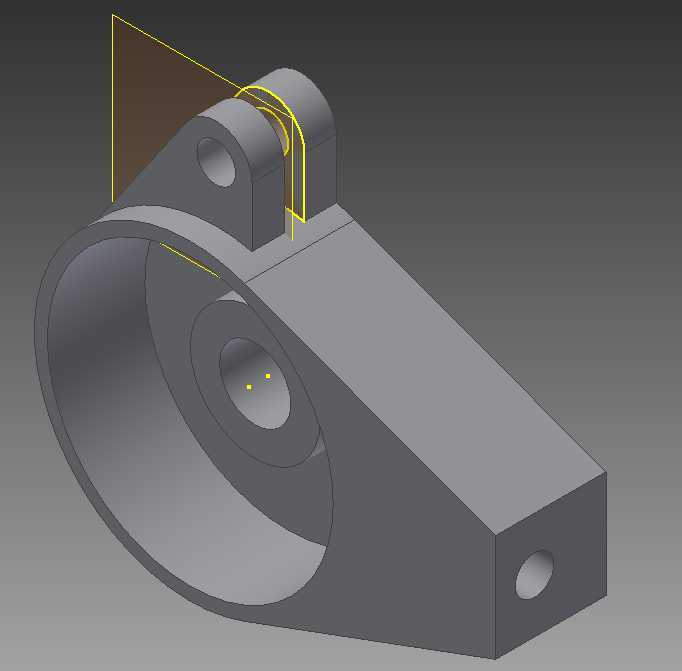

　　该结构件属于机械系统中兼具承载与铰接功能的复合型支撑部件，常见于需要实现摆动连接、径向承载的设备装配场景，比如小型工程机械的连杆铰接端、自动化生产线的摆臂支撑基座、输送设备的张紧轮安装座等位置，核心作用是为回转类零件提供安装基准，同时通过铰接结构实现相邻构件的角度调整，抵消设备运行过程中产生的径向载荷与小幅振动。从结构设计逻辑来看，主体采用一端开口的筒式腔体结构，腔体内部设置同轴的环形定位台，可直接嵌套匹配外径对应的回转类零件，比如轴承外圈、轴套类构件，定位台端面预留的两个小孔为紧固件过孔，用于穿设螺钉实现内嵌零件的轴向固定，避免回转件工作时出现轴向窜动；腔体外侧延伸出矩形安装基座，基座端部开设的横向通孔为固定安装孔，可通过螺栓将整个构件锁紧在设备的安装基板上，矩形基座的平面与筒体外壁采用大圆角过渡，避免应力集中导致的结构断裂，这一设计充分考虑了铸件或机加工件的应力分布特性，能有效提升构件的抗疲劳强度。

　　构件顶部设置的双板式铰接耳座是实现摆动功能的核心结构，两个平行的耳板分别开设同轴的铰接孔，孔位与筒体轴线保持垂直的空间位置关系，耳板与筒体顶面的连接位置设置加强筋结构，筋板沿耳板受力方向延伸，可将铰接点承受的拉力、剪力均匀传导至整个筒体结构，避免耳板在频繁摆动受力时出现根部断裂；铰接孔的加工精度需要满足H7级公差要求，保证铰接销轴穿入后转动顺畅无卡滞，同时孔口位置预留倒角，方便销轴装配时的导向导入。

　　从安装边界尺寸来看，筒体外径与矩形基座的宽度保持一致，整体安装占用空间规整，不需要额外预留异形避让空间，适配大多数标准化的设备安装面；铰接耳板的间距与常规同规格铰接销轴的配套挡圈宽度匹配，装配后可通过轴用挡圈实现销轴的轴向限位，不需要额外设计定制化的限位结构；筒体内腔的深度可完全容纳内嵌的轴承或轴套，外露部分不会超出筒体端面，避免外部粉尘、切削液等杂质进入回转配合面，延长内部零件的使用寿命。

　　在实际选型应用中，该构件适合承受中等载荷的摆动连接场景，铰接孔的配合间隙可根据设备的摆动频率调整，高频摆动场景可在铰接孔内镶嵌铜套或自润滑轴承，降低铰接位置的磨损速率；矩形基座的安装面平面度要求控制在0.05mm以内，保证安装后构件不会出现偏斜，避免内部嵌套的回转件出现同轴度误差，导致运转时出现异响或卡滞。设计过程中需要重点校核三个受力位置的强度：一是铰接耳板根部的抗弯强度，二是筒体与矩形基座过渡位置的抗剪强度，三是内部环形定位台的抗压强度，三个位置的安全系数均需要满足不低于2.5的设计要求，才能保证构件在交变载荷下长期稳定工作。
