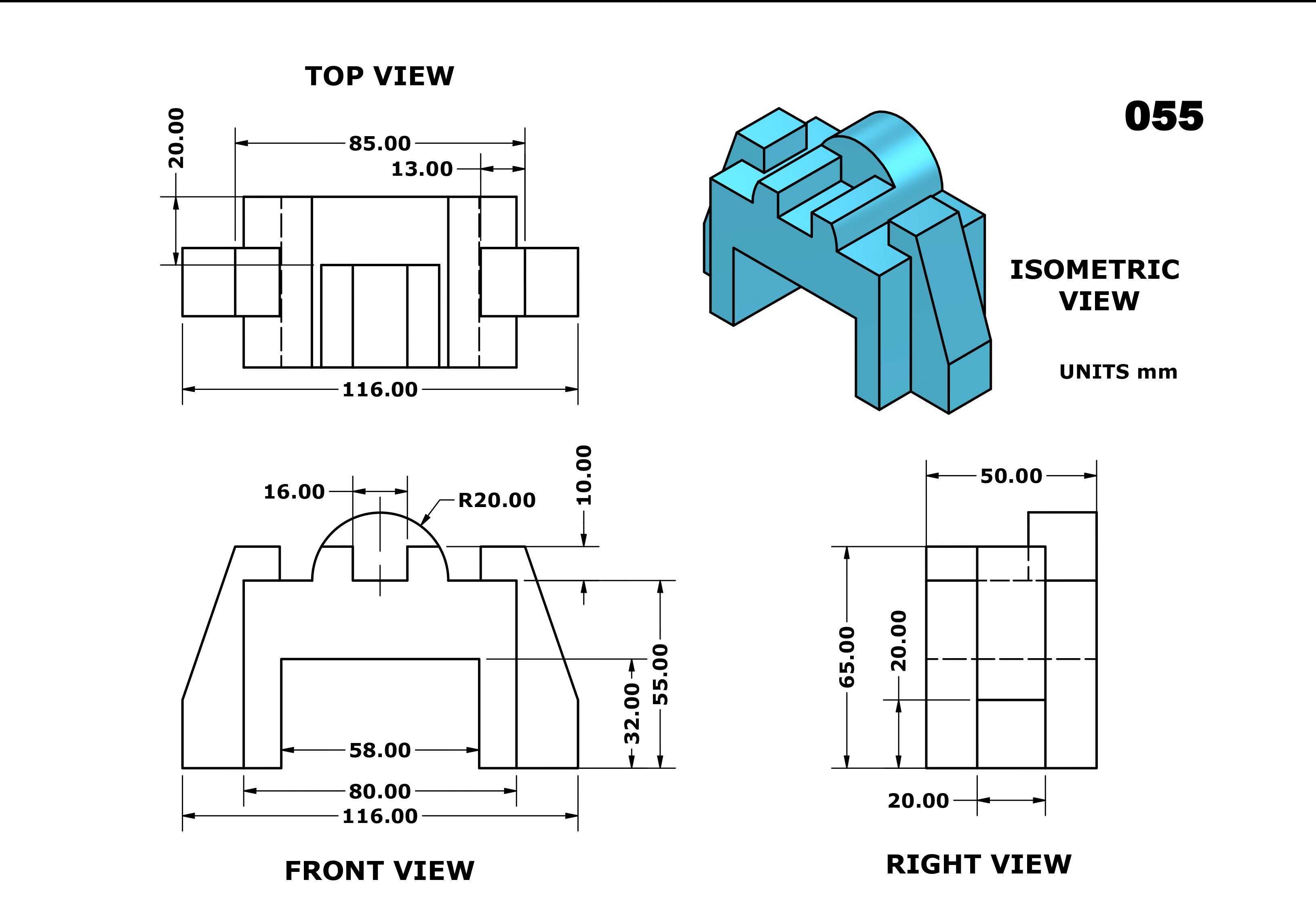

Inventor基础练习用块状组合结构件

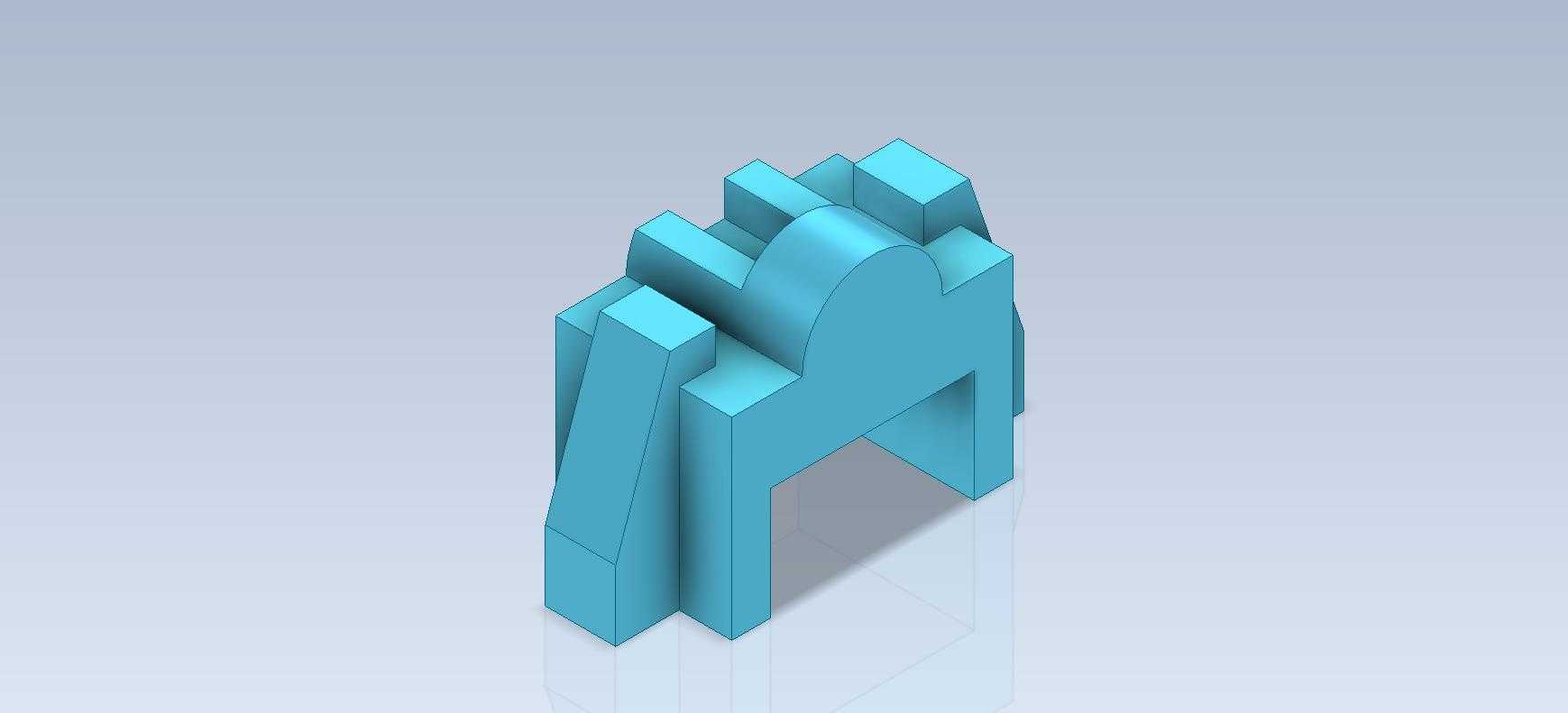

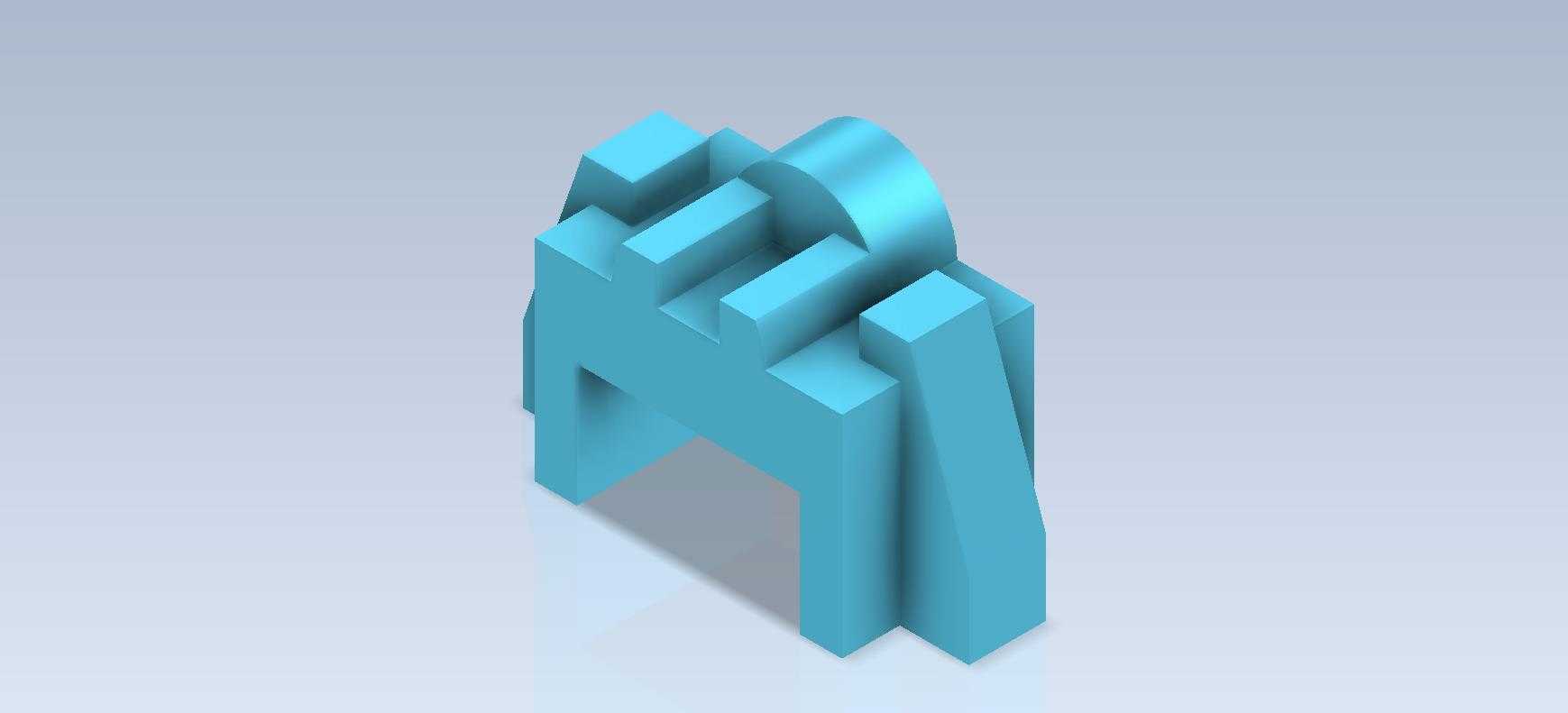

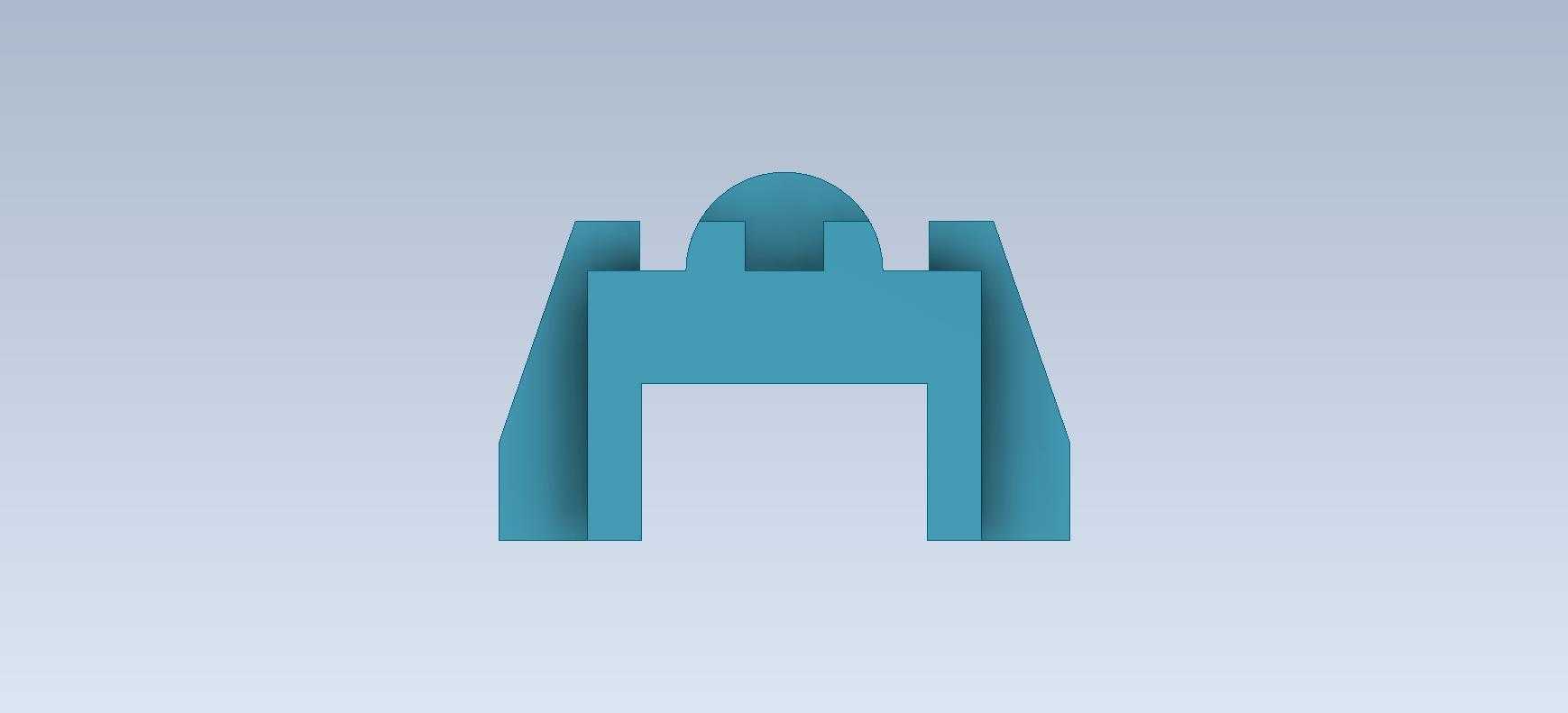

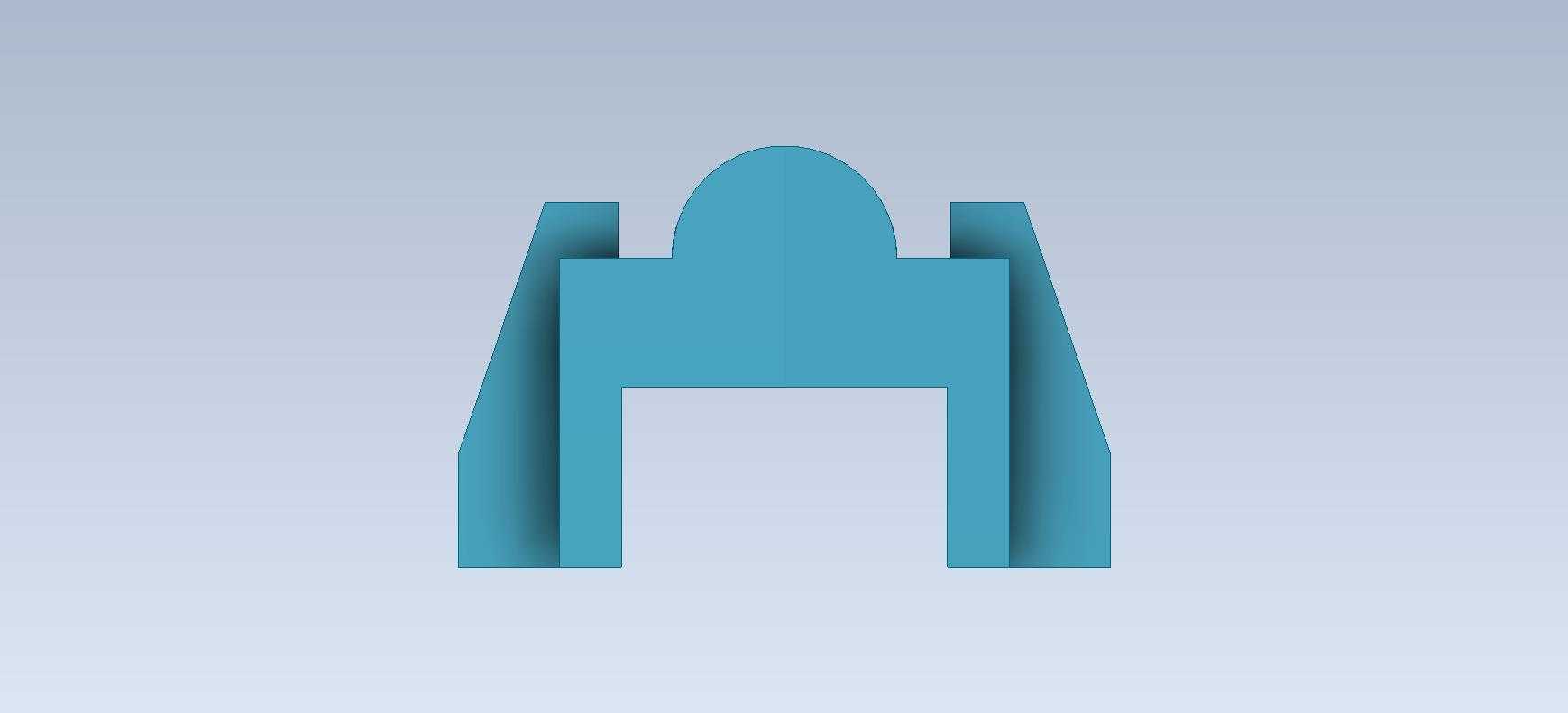

　　这类块状组合式结构件常出现在机械设计入门实操训练场景中，也可作为小型工装定位块、教具演示构件的原型参考，日常在自动化生产线的简易挡停机构、工位辅助支撑单元里也能见到同构型零件的身影，主要承担相邻部件的位置限定、小型载荷的传导支撑作用，没有复杂的运动副设计，属于静态承力类的基础构件。从结构设计逻辑来看，整个零件采用等壁厚的块状拼接思路，主体为对称式的立板支撑结构，顶部设置半圆弧过渡的凸台结构，三个等距排布的矩形凸棱沿立板纵向均匀分布，既可以作为装配时的定位卡合位点，也能在不额外增加零件整体重量的前提下提升立板方向的抗弯折强度，底部预留的拱形镂空区域，一方面是为了避让安装面的凸起管线或固定螺栓头，另一方面也能减少零件与安装基面的接触面积，降低平面加工的精度要求，适配更多平整度一般的安装场景。

　　做三维建模的时候，这类零件最适合用来练习拉伸、凸台创建、对称约束、圆角过渡这些基础命令，建模过程中不需要复杂的曲面操作，所有特征都基于正交平面生成，新手可以通过这个零件快速掌握参数化建模的尺寸关联逻辑——比如调整立板高度的时候，顶部凸棱的间距、底部镂空的高度都可以通过参数关联自动更新，不需要逐个修改特征尺寸。从安装边界来看，零件的两个外侧立面为平行平面，可直接贴靠在设备型材的安装面上，通过侧面的沉头孔完成固定，整体外轮廓没有超出安装基面的外伸悬臂结构，不会在设备运行过程中和周边运动部件产生干涉，安装时不需要预留额外的避让空间，适合在紧凑的工位布局里使用。

　　零件的所有棱边都做了小尺寸的倒角处理，既可以去除机加工后的毛刺锐边，避免装配操作人员被划伤，也能在装配导入时起到导向作用，让相邻卡合部件能更顺畅地滑入定位位置。实际生产中这类零件如果用作承力构件，一般会选用铝合金材质做阳极氧化处理，重量轻且有足够的结构强度，如果是作为教学练习的教具原型，也可以用3D打印的PLA材质快速制作，验证结构尺寸的匹配度。建模过程中需要注意几个容易出错的细节：顶部半圆弧凸台的圆心要和主体立板的对称中心线完全重合，不然会导致两侧壁厚不均，受力时容易出现应力集中的问题；三个矩形凸棱的侧边要和立板侧面保持共面，不然装配时会出现卡滞；底部拱形镂空的两个转角处要添加合适的圆角，避免直角位置在受冲击载荷时出现开裂风险。

　　这类基础结构件虽然构型简单，却是很多复杂设备构件的设计原型，很多大型设备的支撑座、定位块都是在这类基础块状结构上，根据实际安装需求添加安装孔、定位槽、避让缺口演化而来，新手通过这类基础练习吃透拉伸、约束、参数关联的逻辑，后续做复杂零件建模时才能更高效地梳理特征创建顺序，避免出现特征父子关系混乱导致的模型报错问题。在实际设备应用场景里，这类结构件的承载能力和自身壁厚、材质直接相关，做选型替换时只要保证安装面的孔位尺寸、外轮廓边界和原有零件一致，就可以直接替换，不需要调整周边部件的位置，维护替换的成本很低。
