棘轮式两速转向驱动轮组结构设计

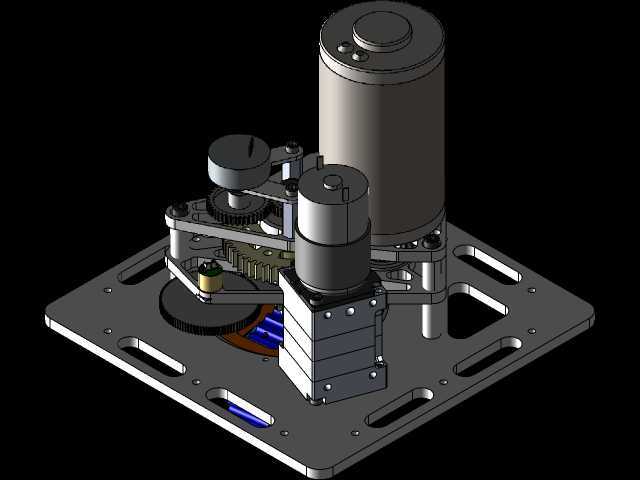

这套棘轮式两速转向驱动结构，核心面向竞技类移动机器人、小型AGV底盘的轮端驱动场景，在FRC机器人竞赛、小型仓储转运小车、实验室自主移动平台这类对轮组转向灵活性、动力输出区间有差异化要求的场景中，能解决单速转向驱动在低速大扭矩转向、高速行进切换时的动力匹配矛盾。从结构布局来看，整套轮组采用上层动力输入、中层传动换向、下层轮体输出的分层堆叠设计，安装基板采用带长圆形调节孔的平板结构，安装孔位的长圆槽预留了±3mm的安装调节余量，可适配不同底盘梁架的安装孔距偏差，基板整体轮廓尺寸控制在120mm见方范围内，垂直堆叠高度不超过110mm，安装时仅需在底盘对应位置预留直径8mm的穿线孔用于动力线缆走线，无需额外做下沉式开槽，能最大程度压缩底盘垂直方向的空间占用。

传动路径的设计上，动力输入分为行进驱动与转向驱动两个独立支路，行进动力由上方的主驱动电机输出，经一级直齿轮减速后传递至棘轮离合机构，通过棘爪与棘轮的啮合状态切换，实现两档不同的传动比输出：低速档时棘爪完全锁止，传动比约为1:4.2，可输出足够大的轮端扭矩，满足机器人起步、越障、大角度转向时的动力需求；高速档时棘爪在凸轮结构作用下抬起，动力经旁路齿轮组传递，传动比约为1:1.8，适配平整路面下的高速行进需求，档位切换无需额外加装离合舵机，仅通过转向动作的力矩差自动触发棘爪状态切换，减少了额外的控制元件与线路布置。转向驱动支路则由侧置的转向电机输出，经蜗轮蜗杆减速后直接驱动轮架绕主回转轴旋转，蜗轮蜗杆的自锁特性可以避免轮组在受到侧向冲击力时发生转向偏移，无需额外加装电磁抱闸结构，简化了控制逻辑的同时提升了转向保持的可靠性。

轮体与安装面的设计细节上，轮架的回转轴采用双深沟球轴承支撑，上下两个轴承分别布置在安装基板的上下两侧，跨距达到28mm，可承受轮端受到的径向冲击与倾覆力矩，在机器人急停、侧向碰撞时不会出现转轴卡滞或变形的问题。棘轮机构的棘爪采用扭簧预紧结构，扭簧的预紧扭矩经过调校，既可以保证低速档时棘爪与棘轮的啮合可靠，不会因为行进振动出现跳齿问题，也能在转向力矩达到设定阈值时顺利滑出棘轮齿槽，完成档位的自动切换。安装基板上的长圆形安装孔沿基板对角线方向布置，四个安装孔的中心距为90mm，可兼容市面上多数标准机器人底盘的轮组安装位，替换原有单速轮组时无需重新打孔加工，直接通过螺栓锁紧即可完成安装。

在实际应用的适配性上，这套结构的轮端输出轴采用标准D型截面设计，可直接适配直径60mm到80mm的标准橡胶轮、麦克纳姆轮或全向轮，更换轮体时仅需拧下轮端的锁紧螺钉即可完成拆装，无需拆解上层传动结构。转向角度的检测可通过在回转轴顶端加装磁编码器实现，编码器安装位预留了直径10mm、深度5mm的安装槽，无需额外设计安装支架，直接粘接即可固定，能实现0-360度的全向转向角度反馈，满足全向移动底盘的控制需求。整套结构的传动部件均采用裸露式布局设计，在竞技场景下可快速排查卡滞、断齿等故障，拆解维护时仅需拧下基板上的6颗固定螺钉即可将整套传动组件从基板上拆下，单轮组的维护拆解时间不超过5分钟，适配竞赛场景下快速检修的需求。

从结构强度的设计考量来看，所有传动齿轮均采用模数1的直齿圆柱齿轮，齿宽设计为6mm，材料选用常用的6061铝合金加工即可满足强度需求，棘轮与棘爪部件则采用45号钢淬火处理，表面硬度达到HRC40-45，可承受频繁换档时的冲击载荷，不会出现齿面磨损或崩齿的问题。轮架部分采用一体化加工的铝合金结构，避免了拼接结构带来的装配误差，转向回转轴与轮架的同轴度控制在0.02mm以内，保证转向动作的顺滑无卡滞。整套结构的重量控制在320g左右，不会给小型移动底盘带来过多的重量负载，同时能提供最大15N·m的轮端输出扭矩，满足10kg以内负载的移动平台的动力需求。
