多彩透明按压式工字图钉结构设计

日常办公场景里的纸质文件固定、软木板信息张贴、图纸临时定位作业中，工字图钉是使用频率极高的小五金件，这类零件的结构看似简单，实际设计过程中需要兼顾握持手感、按压施力的便利性、钉尖穿刺性能以及重复使用的结构强度，本次呈现的彩色透明款工字图钉，针对传统金属图钉握持硌手、外观辨识度低、易锈蚀污染纸面的痛点做了针对性的结构优化。

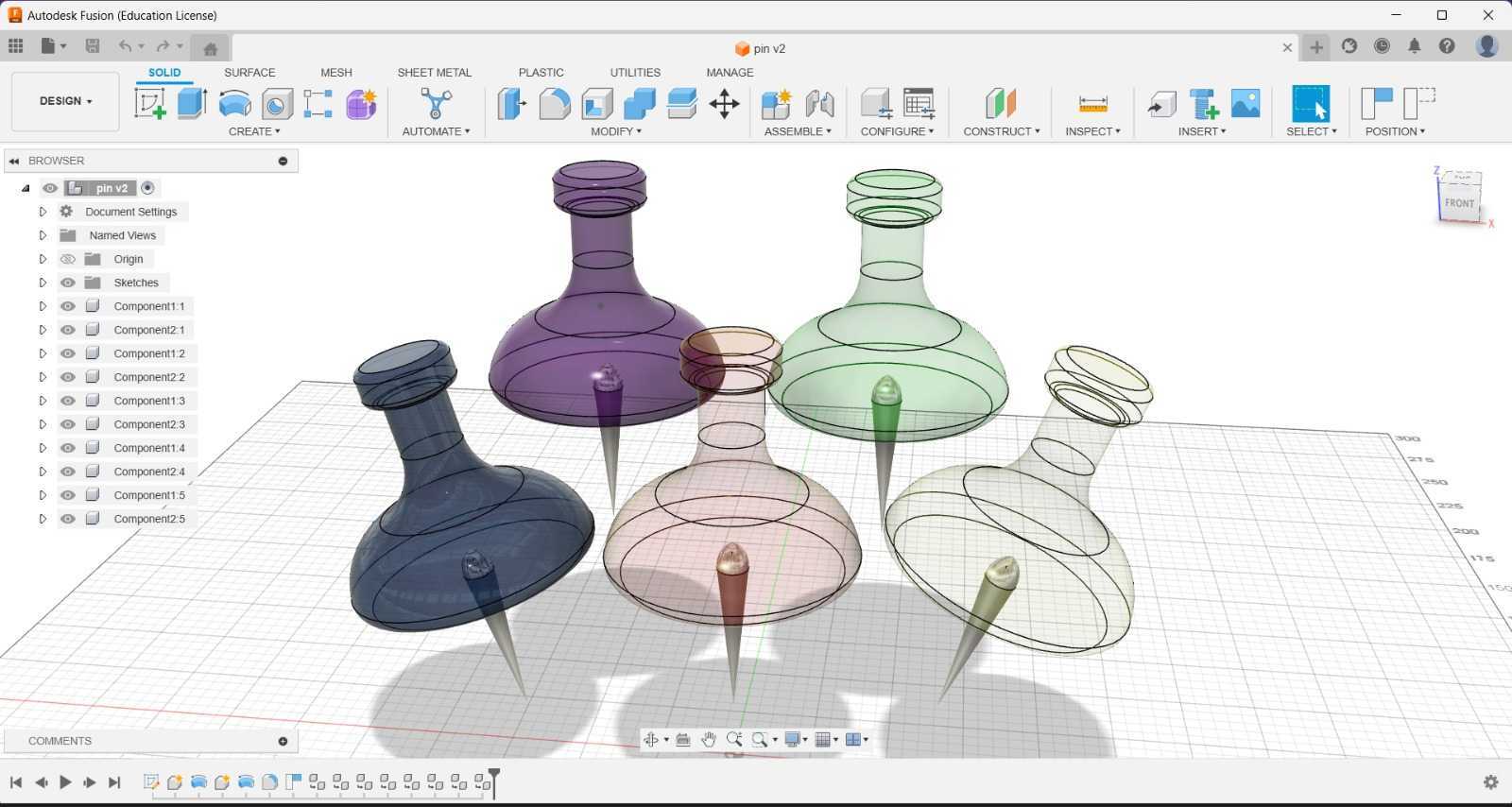

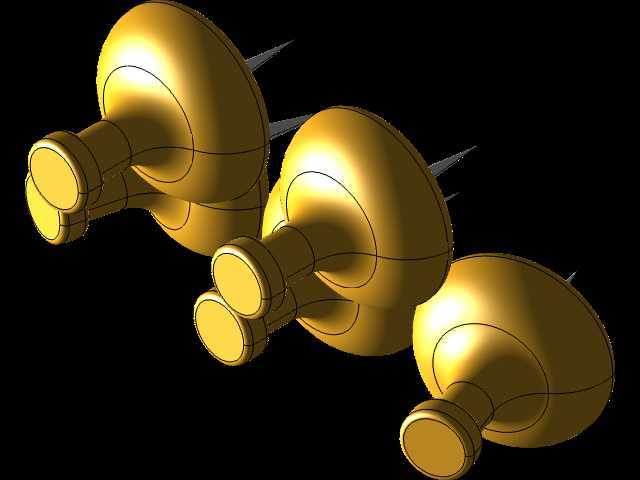

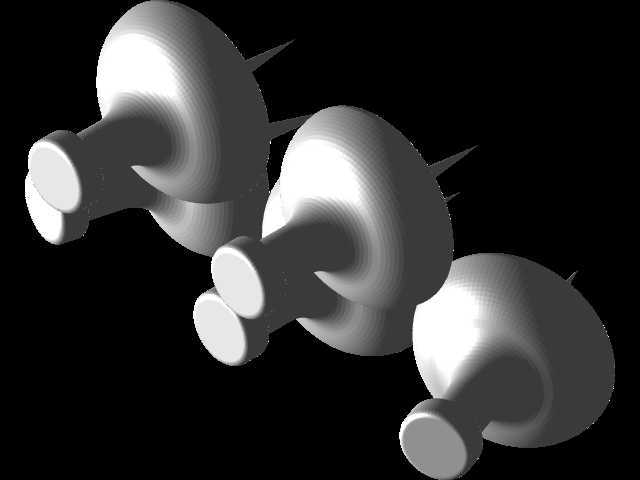

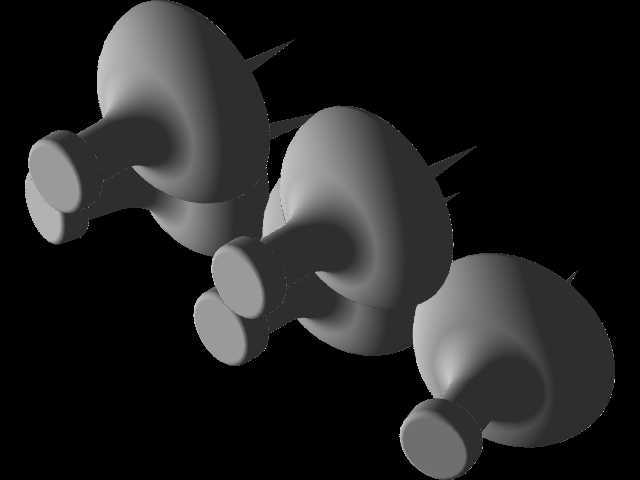

从结构组成来看，这款图钉分为两个核心功能部分，上部是透明工程塑料注塑成型的按压握持帽，下部是冲压磨尖处理的钢制钉身。握持帽采用上窄下宽的瓶状流线造型，区别于传统扁平圆形钉帽，这种造型在手指捏取时能提供更大的侧向接触面积，按压施力时指腹的受力面更分散，长时间批量固定文件时不会出现硌手的压痕；钉帽下部做了加宽的承托底边，当钉尖完全刺入软质基材后，底边能完全贴合基材表面，避免钉身过度刺入导致后续拔除困难，同时加宽的底边也能分散钉体对纸面的压强，固定较薄的纸张时不会出现钉帽压破纸面的问题。

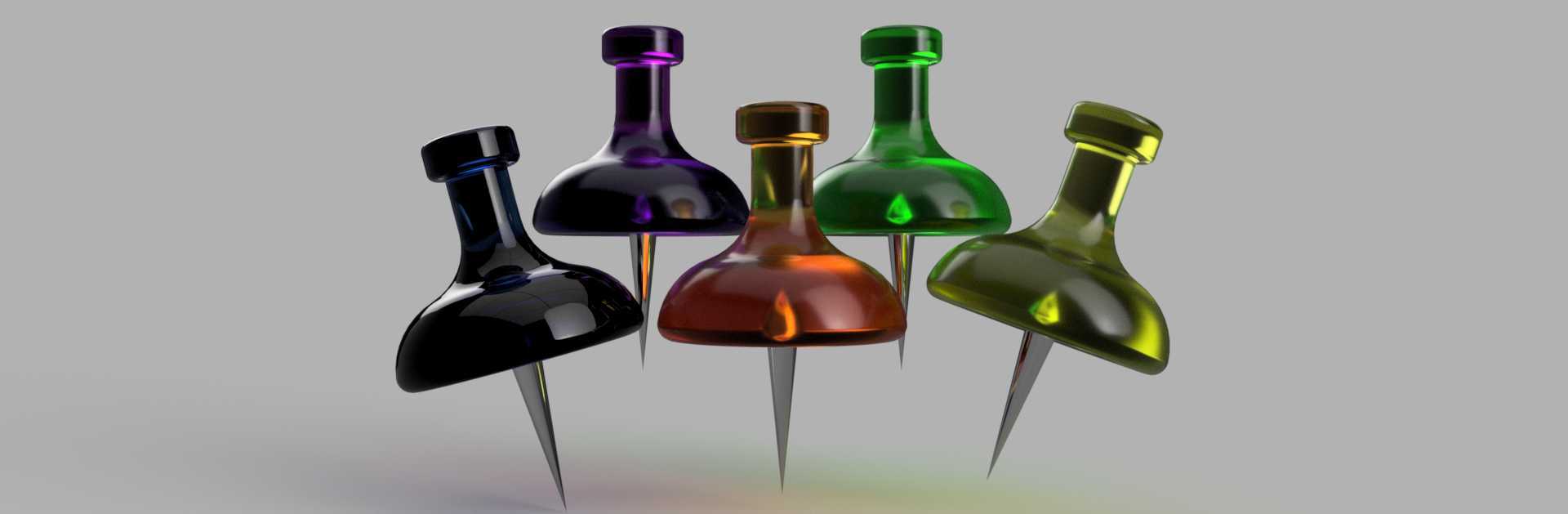

材质搭配上，上部钉帽选用高透PMMA工程塑料，通过在注塑原料中添加不同色母实现黑、紫、棕、绿、橄榄黄五种差异化外观，透明材质可以直观看到内部钉身的嵌装位置，方便生产环节的质检排查，同时彩色外观可以根据文件分类需求选用不同颜色的图钉做标记区分，比如生产现场的工艺图纸用绿色图钉固定、临时变更通知用红色图钉标记、待确认文件用黄色图钉标注，无需额外贴标识就能快速区分文件属性。下部钉身选用高碳钢线材冲压成型，钉尖做了三段式磨尖处理，最尖端的锥角控制在18度，保证穿刺纸张、软木板、EVA泡棉等基材时的阻力足够小，不需要过大的按压力就能完全刺入，钉身与塑料帽的连接部分做了滚花处理，注塑时塑料熔体包裹滚花段，冷却后能形成足够的拉脱力，避免拔除图钉时钉身与塑料帽分离残留基材内的问题。

从安装边界与尺寸适配来看，这款图钉的总长度控制在25mm，其中塑料帽部分高度15mm，最大直径12mm，钢制钉身长度10mm，直径1.2mm，这个尺寸参数适配绝大多数办公场景的固定需求：10mm的钉身长度可以穿透最多20张70g标准A4纸后刺入软木板3mm左右，既保证固定的牢固度，不会因为钉身过短导致纸张脱落，也不会因为钉身过长穿透软木板后划伤背面的墙面或人员；塑料帽12mm的最大直径刚好匹配成年人指腹的按压接触范围，捏取时手指不会打滑，拔除时也能轻松捏住钉帽施力，不需要借助额外工具。

实际使用场景中，这款图钉除了常规的办公文件固定，还可以适配生产车间的看板管理、学校教室的公告栏张贴、工作室的灵感板素材固定等场景，透明彩色的外观不会遮挡张贴物边角的文字信息，不同颜色的区分属性也能帮使用者快速归类固定物；结构设计上还做了防倾倒优化，钉帽的重心完全落在钉身的轴线上，放置在平整桌面上时不会出现侧滚掉落的问题，收纳时可以统一插在软木垫上，不同颜色分区摆放，取用效率比传统单色金属图钉更高。

设计过程中还针对重复使用的耐久性做了验证，塑料帽的壁厚控制在1.5mm，日常按压、拔除过程中不会出现开裂变形，钉身表面做了镀镍防锈处理，在相对湿度70%的环境下长期存放也不会出现锈蚀流黄水的问题，避免污染固定的纸张或墙面；钉尖部分做了钝化倒圆处理，在保证穿刺能力的同时，意外掉落接触皮肤时不会造成深度划伤，相比传统尖锐无防护的金属图钉，使用安全性有明显提升。
