L型带衬套加强筋支撑固定座结构

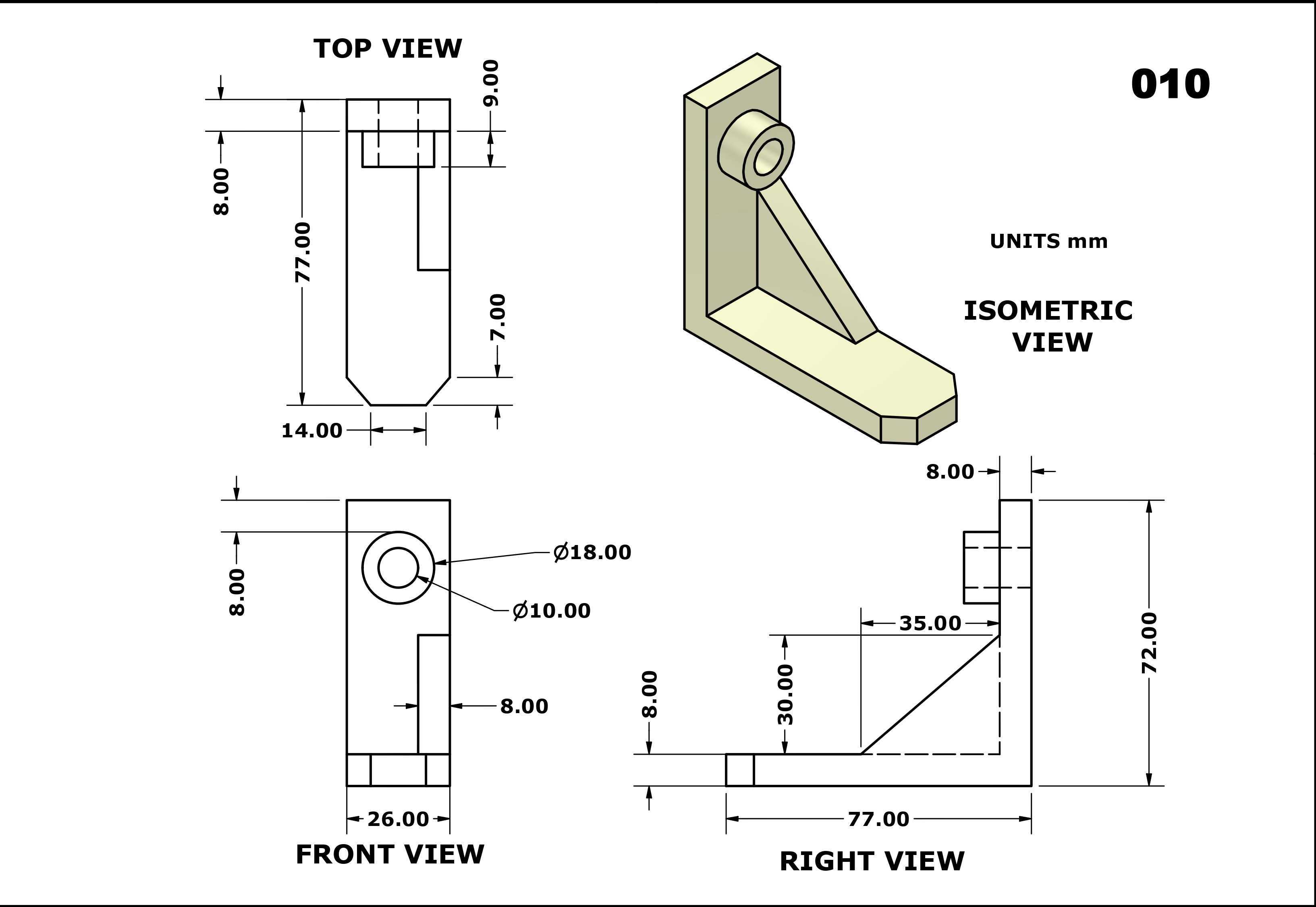

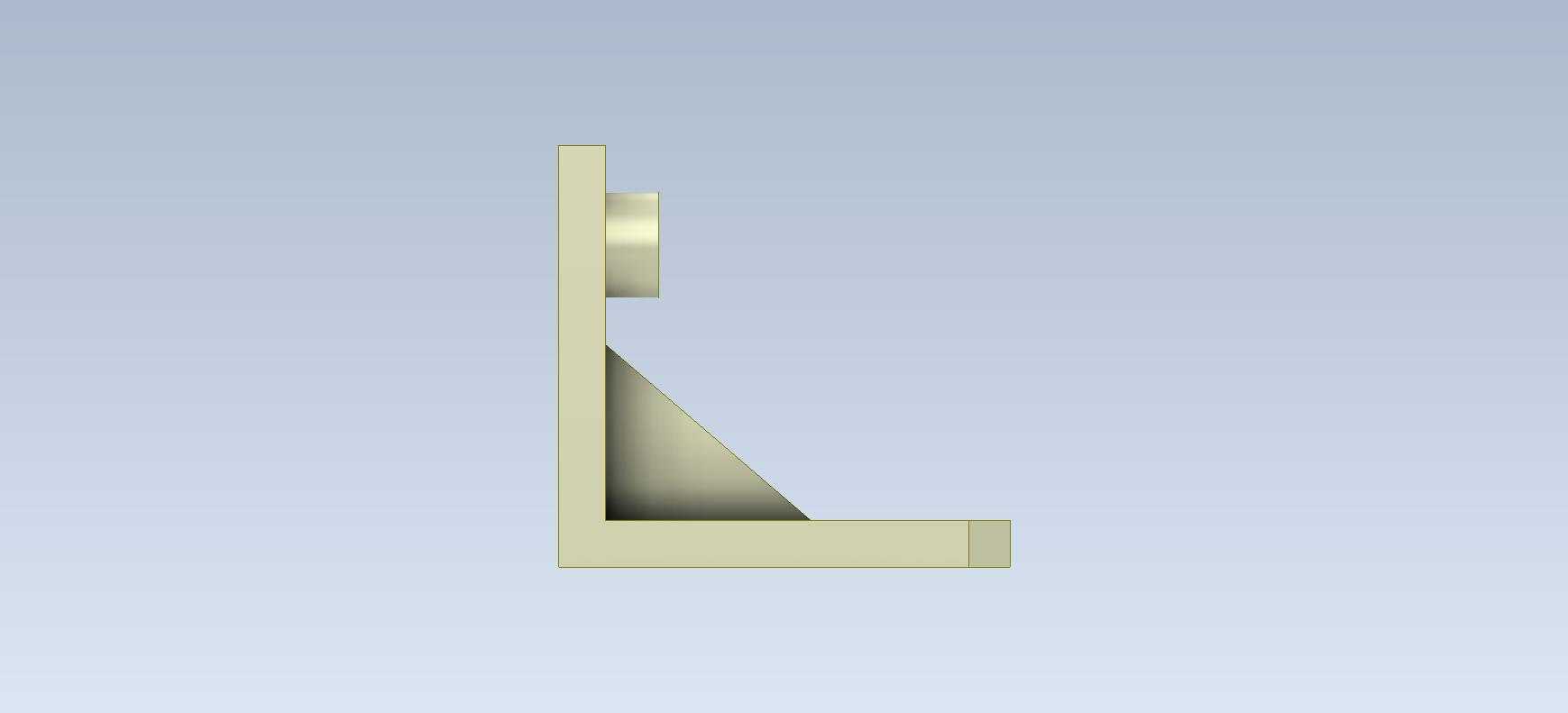

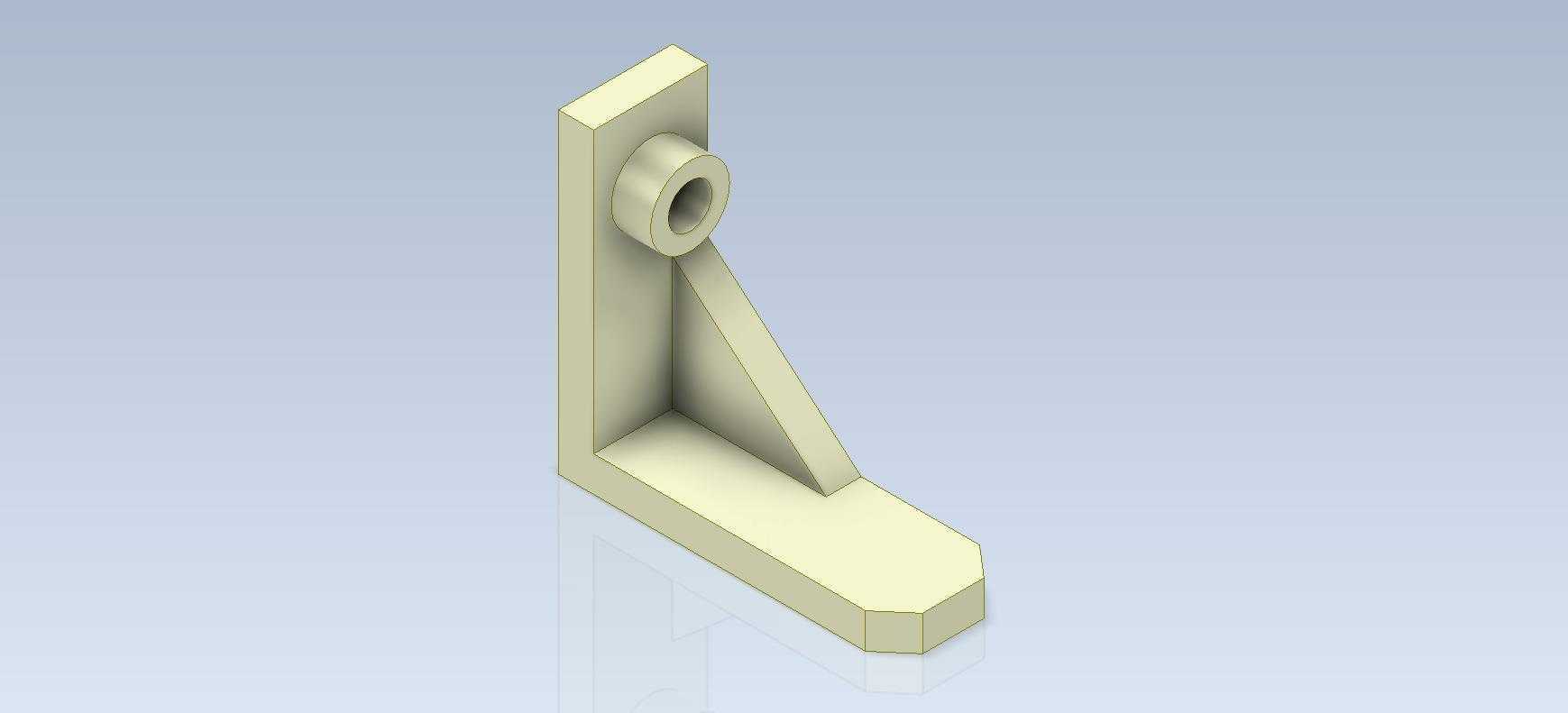

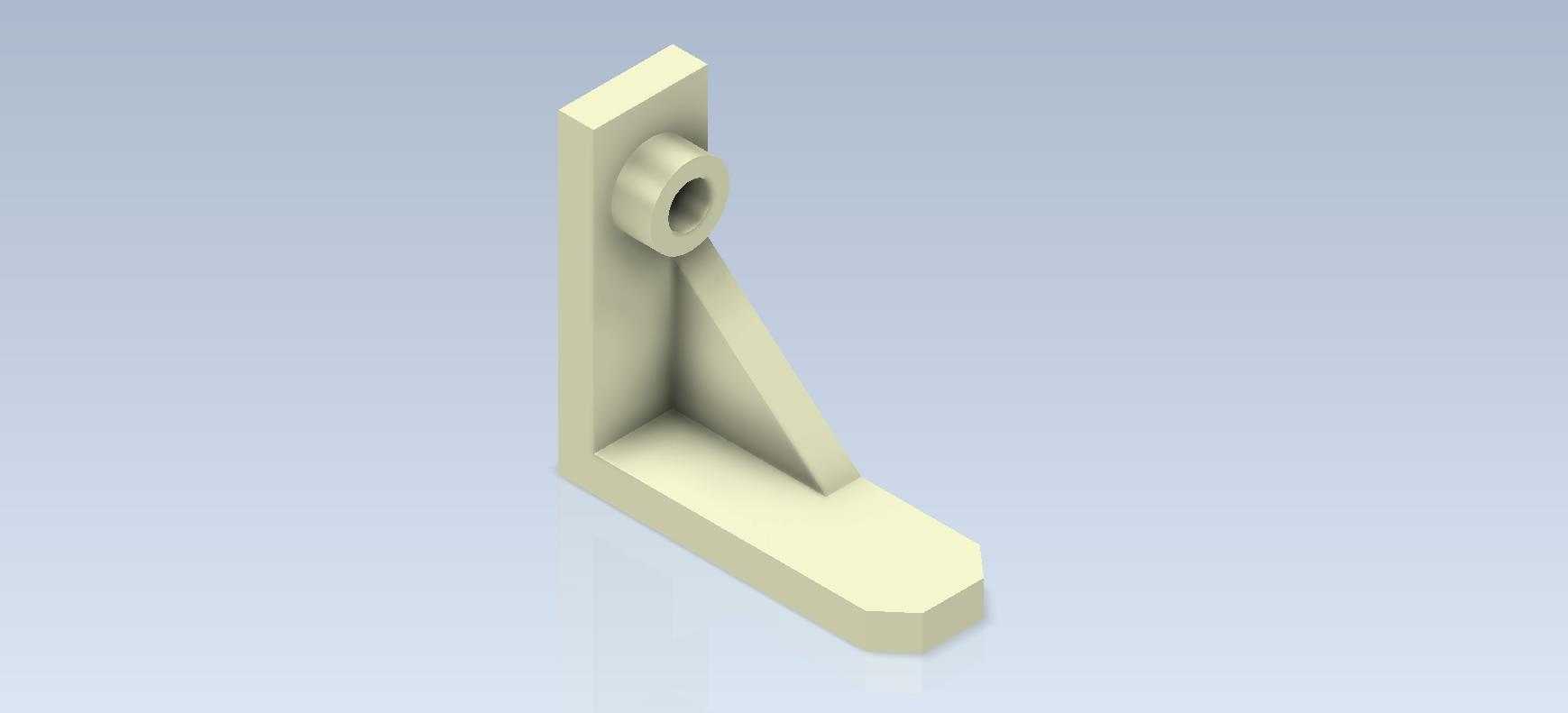

　　该支撑固定座属于小型设备安装定位类结构件，常见于轻工自动化生产线的侧边导向组件安装、小型检测设备的传感器支架固定、教学实训台的元器件挂载等场景，主要承担垂直方向与水平方向的双向载荷传递，为安装在其上的轴类、检测类零件提供稳定的定位基准，避免设备运行过程中出现安装位偏移、振动松脱等问题。从结构设计逻辑来看，整体采用L型弯折的主体构型，垂直立板与水平底板为一体化成型结构，在立板与底板的直角连接处设置了三角形加强筋，筋板的厚度与立板、底板保持一致，这种设计可以在不额外增加整体壁厚的前提下，大幅提升直角连接处的抗弯强度，避免长期受载后立板与底板之间出现夹角变形，保证安装面的垂直度公差始终维持在合理范围内。

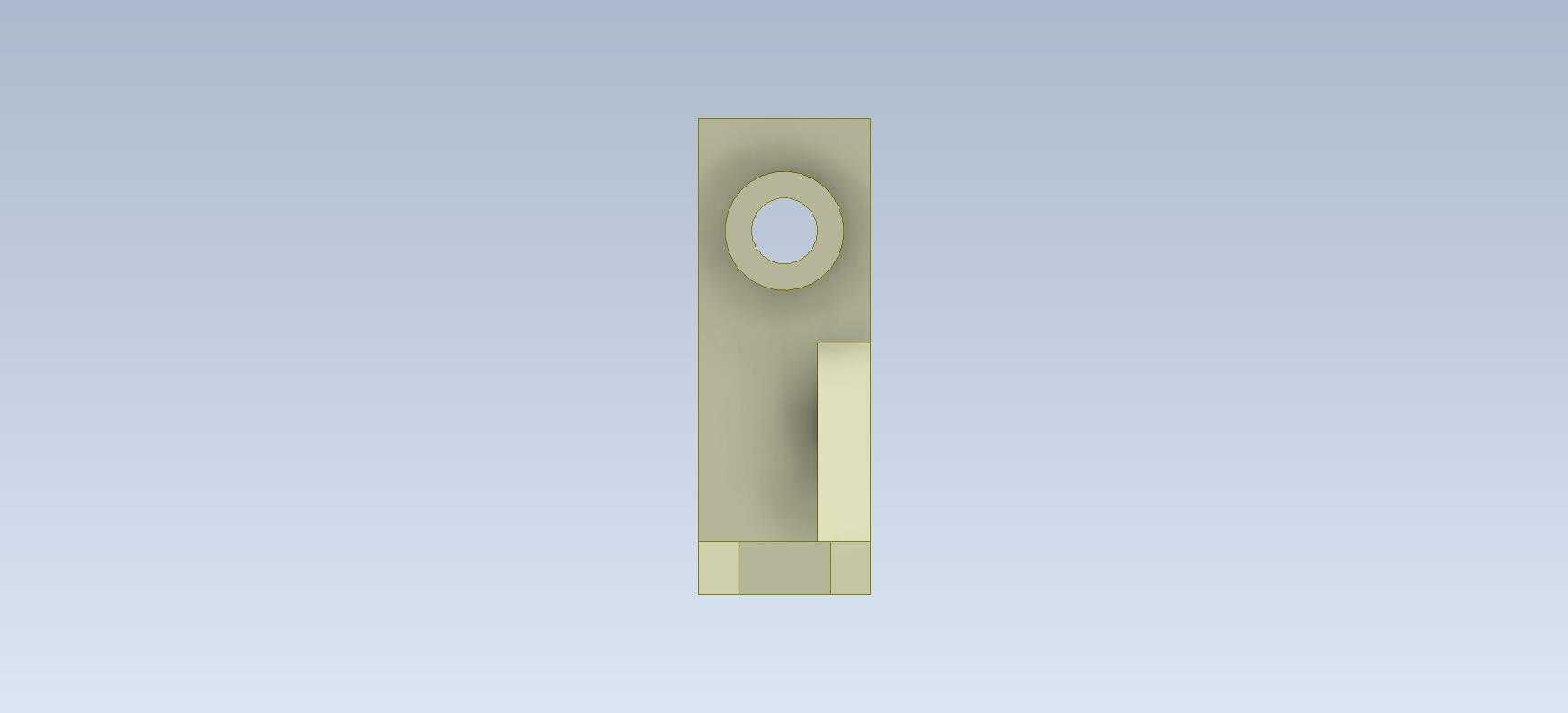

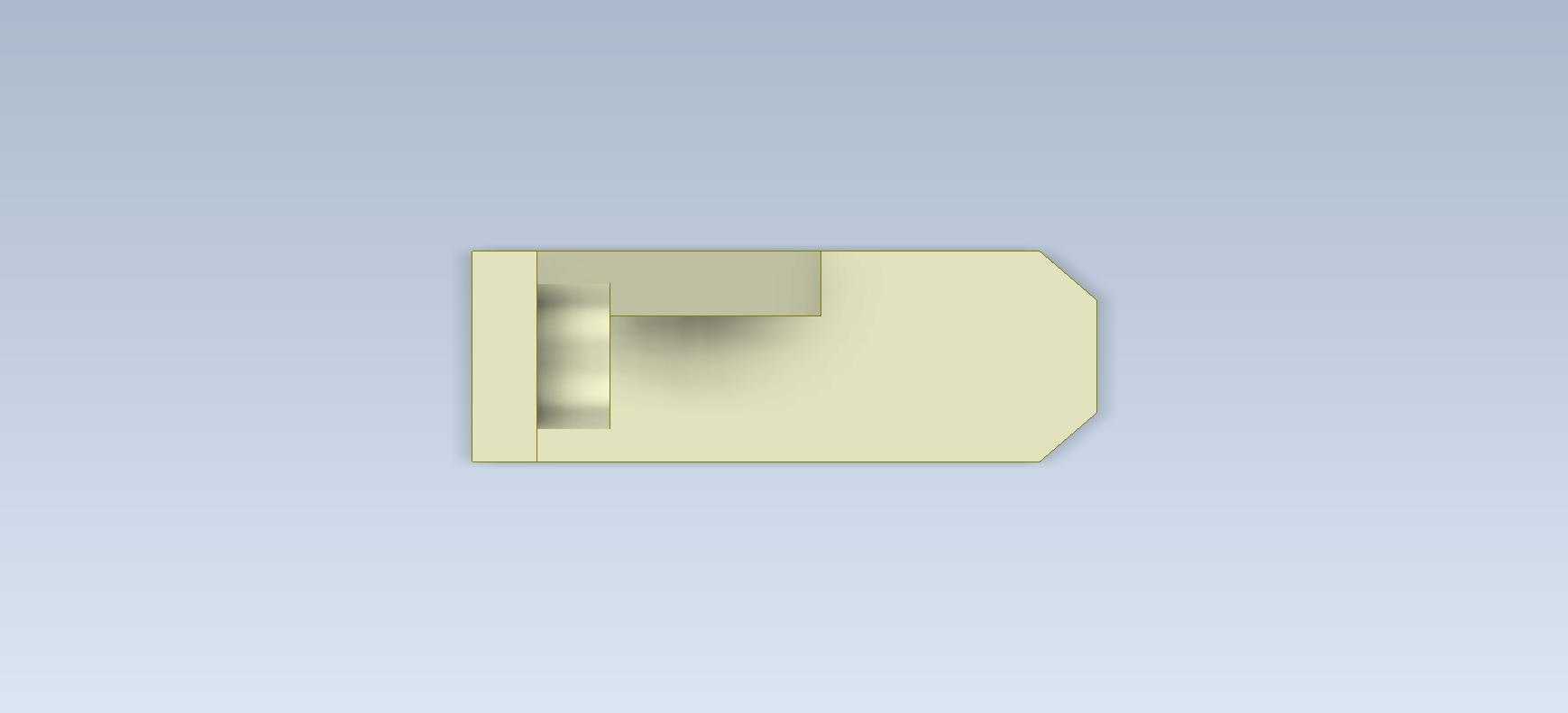

　　立板上部设置的带通孔凸台，内部为光孔结构，可配套镶嵌铜衬套或者工程塑料轴套，用于穿装铰接轴、导向杆类零件，凸台的外圆厚度经过核算，能够为轴套提供足够的压装定位长度，避免轴套受径向力后出现松脱转动；凸台与立板的连接处做了圆角过渡，减少应力集中，降低受冲击载荷时的开裂风险。水平底板的末端做了斜切倒角处理，一方面可以减少安装时与相邻零件的干涉，另一方面也能去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员。底板上预留的安装孔位（图中未完全显示孔位细节，按常规同类型结构设计逻辑）可采用内六角螺栓穿过，将整个支撑座固定在设备的安装基板上，孔位周边设置的沉台可容纳螺栓头部，保证安装后螺栓头不突出底板平面，避免影响其他相邻零件的排布。

　　从安装边界来看，该零件整体占用空间较小，垂直方向的高度与水平方向的长度比例约为2:1，适合在设备内部安装空间局促的位置使用，立板上的轴孔中心到底板安装面的垂直距离经过精准设定，能够保证穿装在孔内的轴类零件与下方安装平面保持固定的高度差，满足配套机构的运动行程要求。设计过程中需要重点控制几个形位公差：首先是立板侧面与底板底面的垂直度，公差需控制在0.05mm以内，否则会导致安装在轴孔内的零件出现倾斜，影响运动顺畅度；其次是轴孔的圆柱度公差，需控制在0.02mm以内，保证衬套压装后不会出现偏斜，轴类零件转动时无卡滞；再者是底板安装面的平面度，公差控制在0.03mm以内，保证固定后整个支撑座不会出现翘曲，与安装基板完全贴合。在实际建模过程中，这类零件适合采用基础特征叠加的方式构建，首先绘制L型的主体截面草图，通过拉伸生成基础实体，之后在立板位置拉伸生成凸台结构，再切除出轴孔，随后绘制三角形加强筋的草图通过拉伸或者筋特征生成加强筋结构，最后对所有锐边做倒圆角处理，对底板末端做斜切切除，即可完成整个零件的建模。

　　这类零件虽然结构简单，但是机械设计中最常用的基础支撑类零件，很多复杂的设备支架结构都是在这类L型支撑座的基础上演变而来，掌握这类零件的设计要点，能够为后续更复杂的结构件设计打下扎实的基础，尤其是加强筋的布置、凸台的设计、公差的选取这些细节，都是实际工程中经常用到的设计技巧，需要结合实际的载荷情况、安装空间要求灵活调整，不能照搬固定的参数，比如当支撑座需要承受更大的径向载荷时，可以适当增加加强筋的厚度，或者增加轴孔凸台的轴向长度，提升承载能力；如果安装空间进一步受限，可以适当减小底板的长度，同时在底板上增加定位销孔，提升安装后的定位精度，避免螺栓松动后出现位置偏移。
