开口弹性插销三维结构设计练习模型

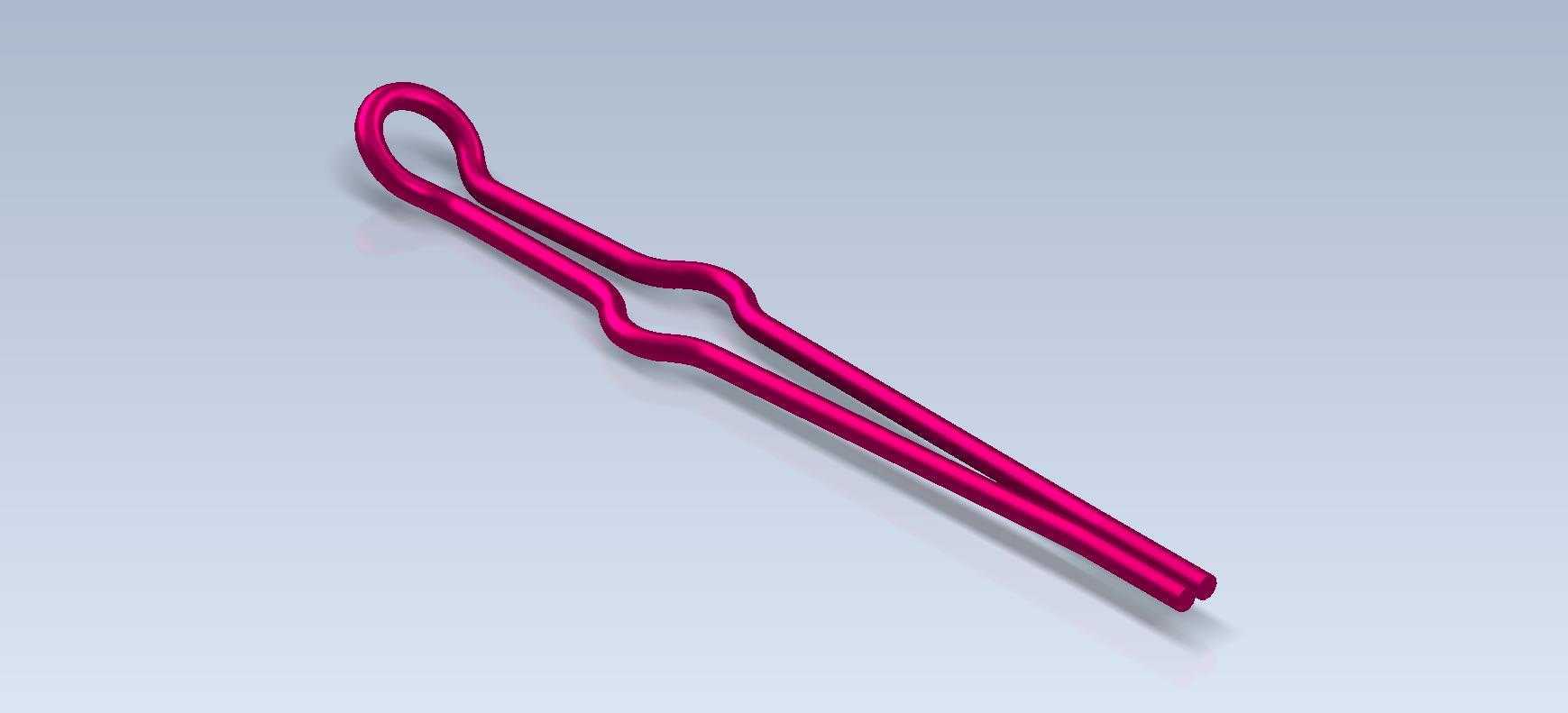

日常做结构设计练习的时候，这类开口弹性插销是非常适合入门的建模对象，别看它结构简单，实际在工业装配场景里的应用覆盖范围极广，从小型工装夹具的定位锁紧，到农用机械、轻工设备的铰接部位限位，再到日常五金构件的活动连接，都能看到这类零件的身影。它的核心作用是在销轴穿过铰接孔之后，插入销轴末端的径向孔内，靠自身的弹性张力贴紧孔壁，防止销轴在设备运行过程中因为振动、往复载荷出现轴向窜动甚至脱落，相比传统的开口销，这种一体弯折成型的弹性插销安装更便捷，不需要额外掰开销脚，拆卸的时候用尖嘴钳夹住端部的圆环就能直接拔出，重复拆装的损耗也更小。

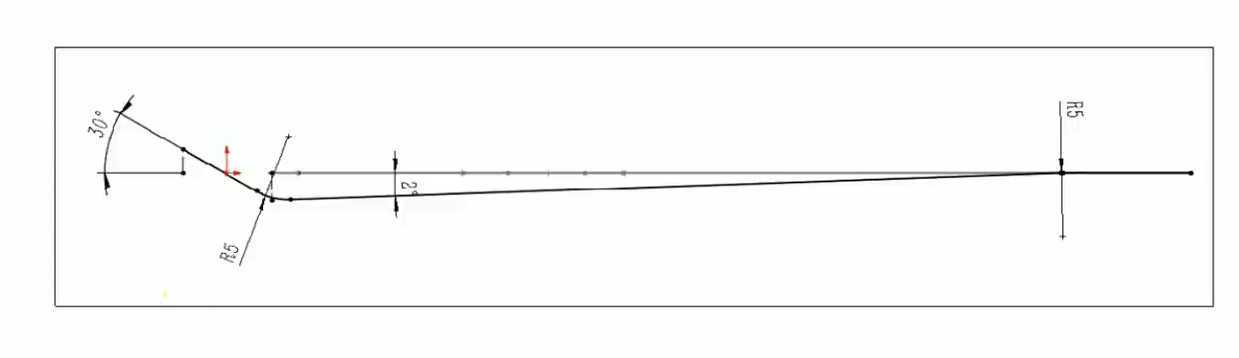

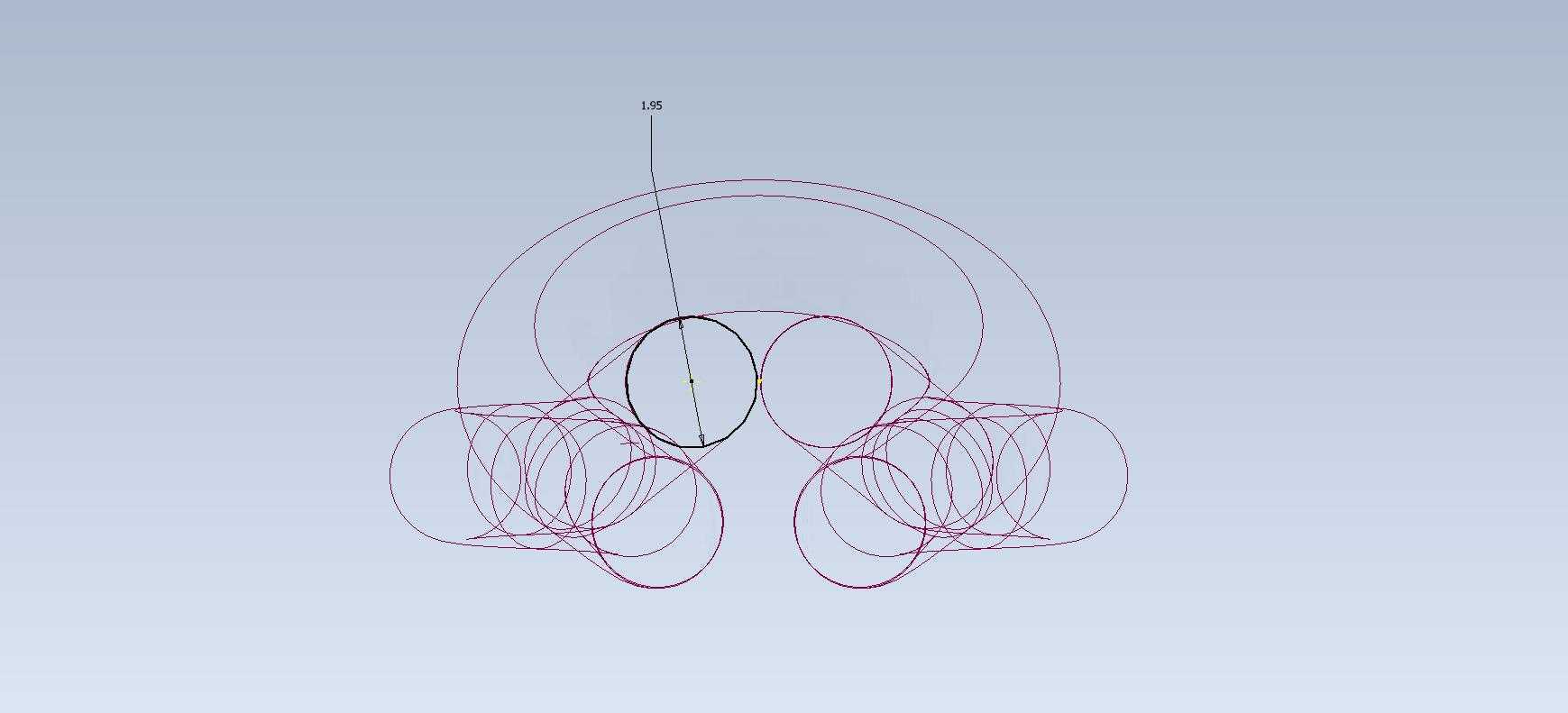

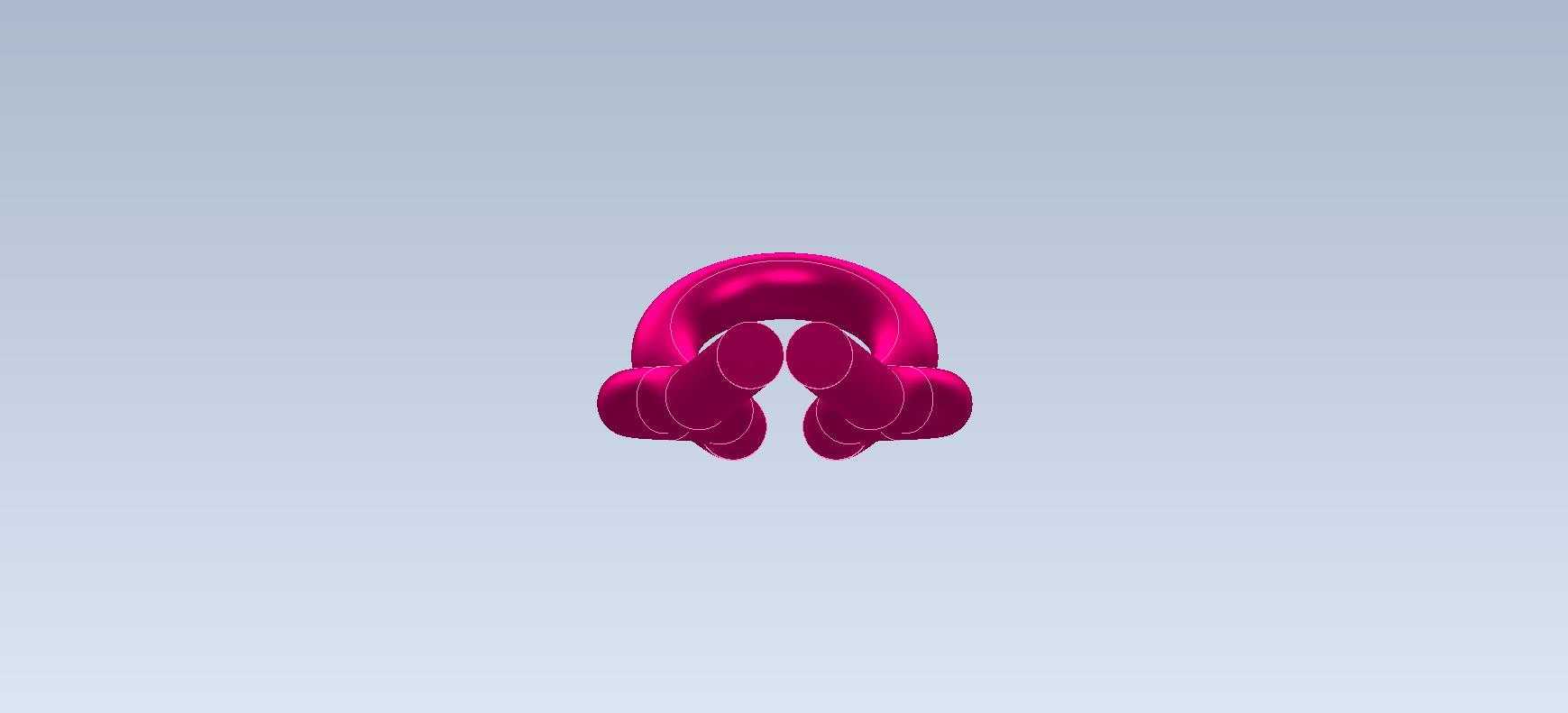

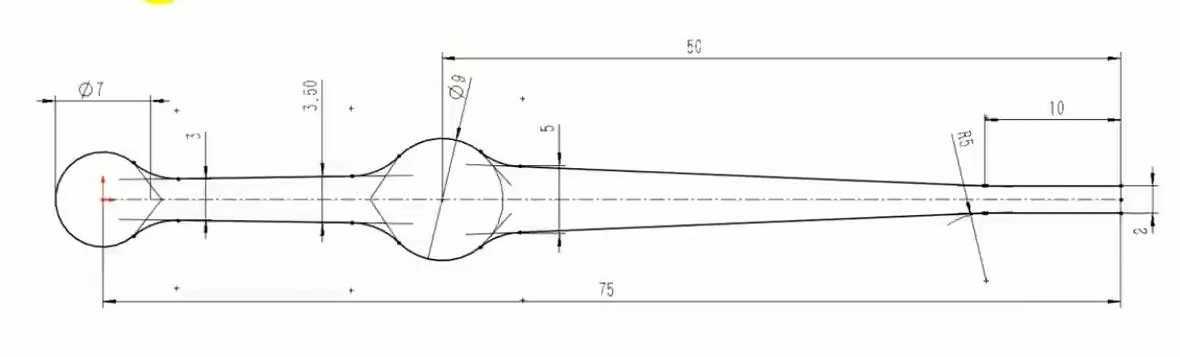

从结构设计逻辑来看，这个零件整体采用等直径金属线材弯折成型，没有额外的拼接、切削工序，非常适合批量冷弯加工，材料一般选用65Mn弹簧钢，表面做镀锌或者发蓝处理，兼顾弹性和防锈能力。建模的时候首先要确认线材的直径参数，这个参数直接决定了插销适配的径向孔尺寸——通常插销的线材直径要比销轴上的安装孔小0.1到0.2毫米，保证插拔顺畅的同时不会出现过大的旷量。端部的封闭圆环是受力的关键部位，圆环的内径一般设计为线材直径的1.5到2倍，方便工具夹持施力，圆环和直杆段的过渡位置做了平滑的圆弧过渡，避免冷弯的时候出现应力集中，导致使用过程中从弯折处断裂。

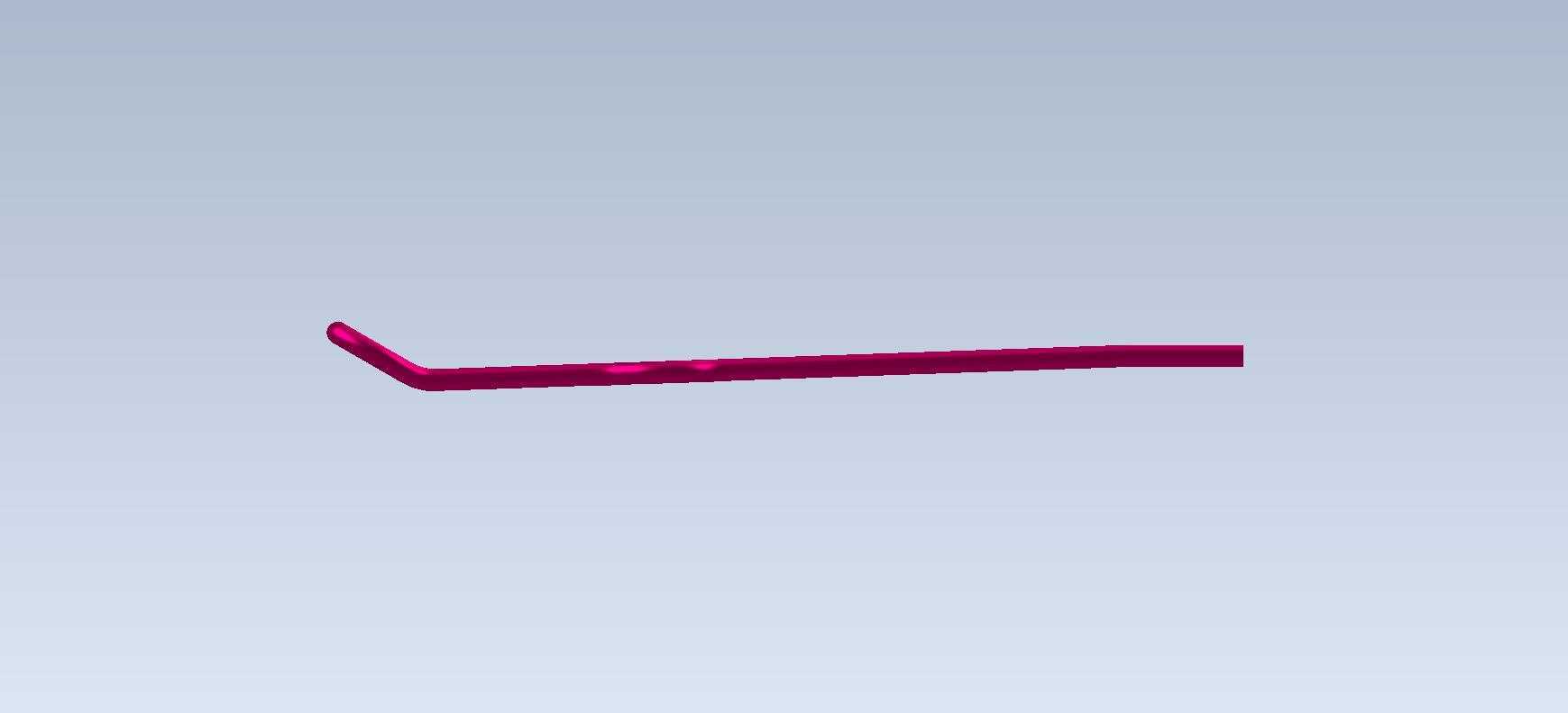

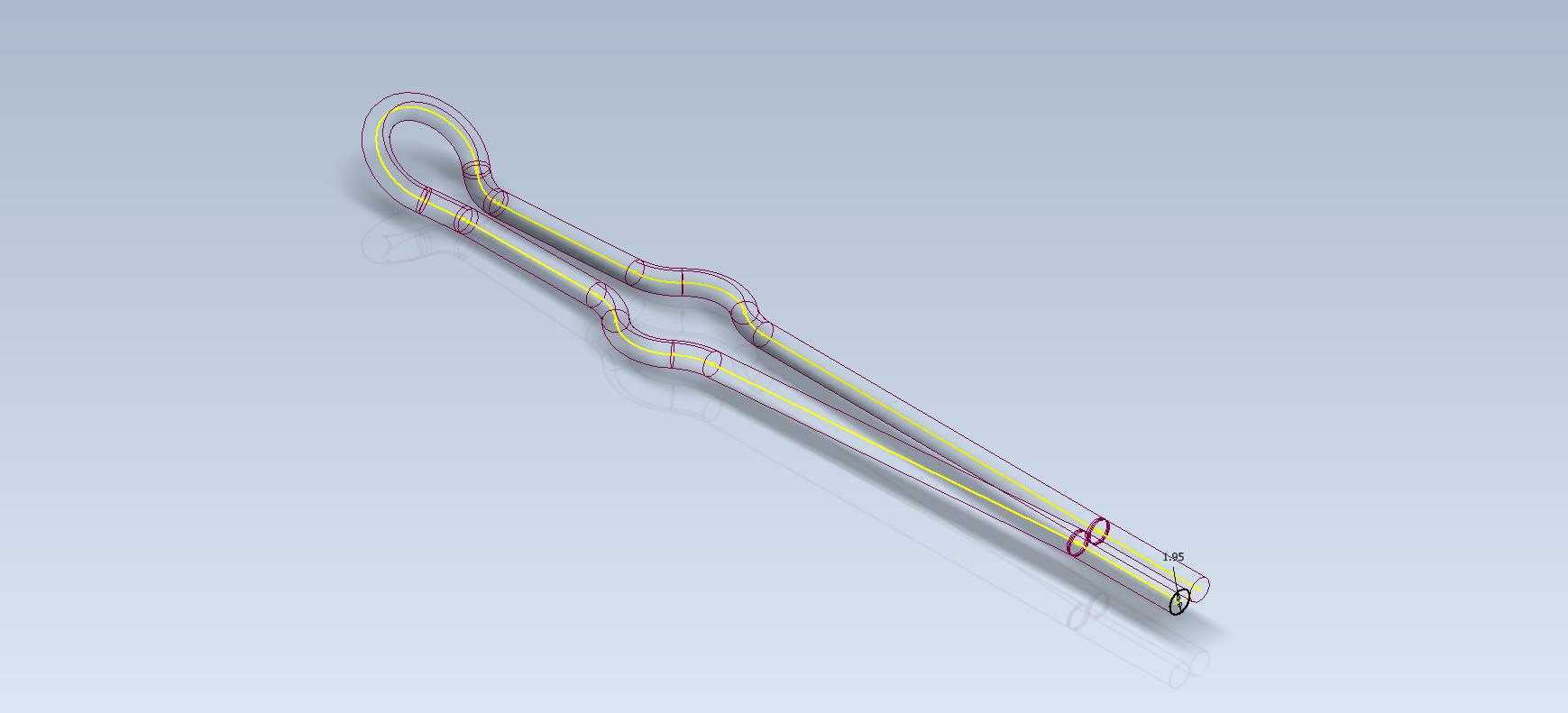

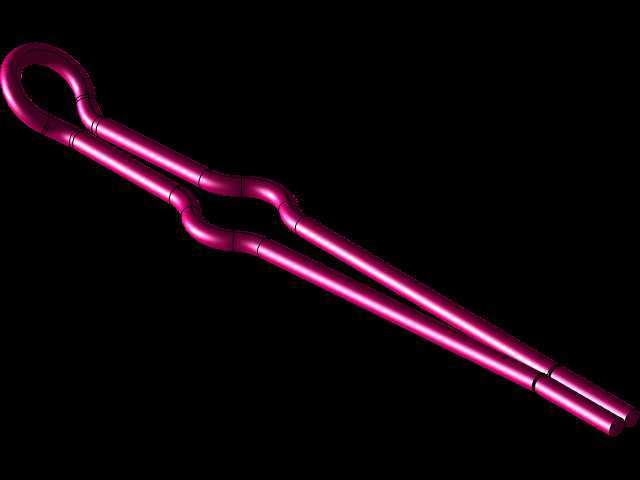

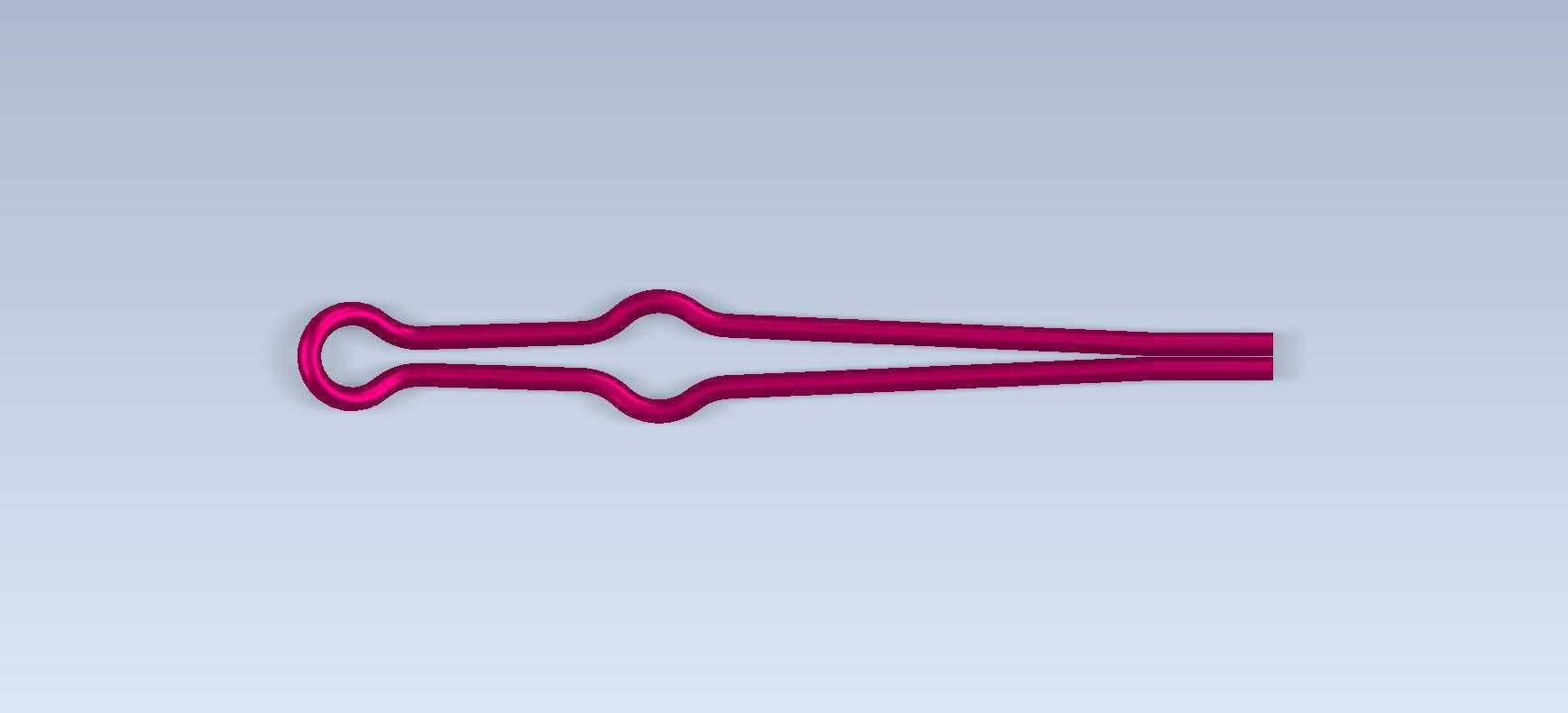

中间的波浪形弯折段是整个零件实现弹性锁紧的核心结构，两个对称的内凹弧面在自由状态下的跨距要略大于安装孔的直径，当插销被压入安装孔的时候，波浪段会受挤压产生弹性变形，两个直杆段向内收拢，对孔壁产生持续的正压力，靠摩擦力实现防松效果。这里的弯折弧度不能设计得太陡，否则压入的时候需要的推力过大，现场装配难度高；也不能太缓，否则弹性抱紧力不足，设备长时间振动后容易松脱。两个直杆段的长度要根据适配的销轴直径来确定，要保证插销完全插入之后，直杆末端能穿出销轴另一侧至少2到3毫米，避免因为加工误差导致插销插入深度不足，同时末端要做轻微的倒圆处理，去除冲压剪切留下的毛刺，防止安装的时候刮伤安装孔内壁，也避免划伤装配人员的手部。

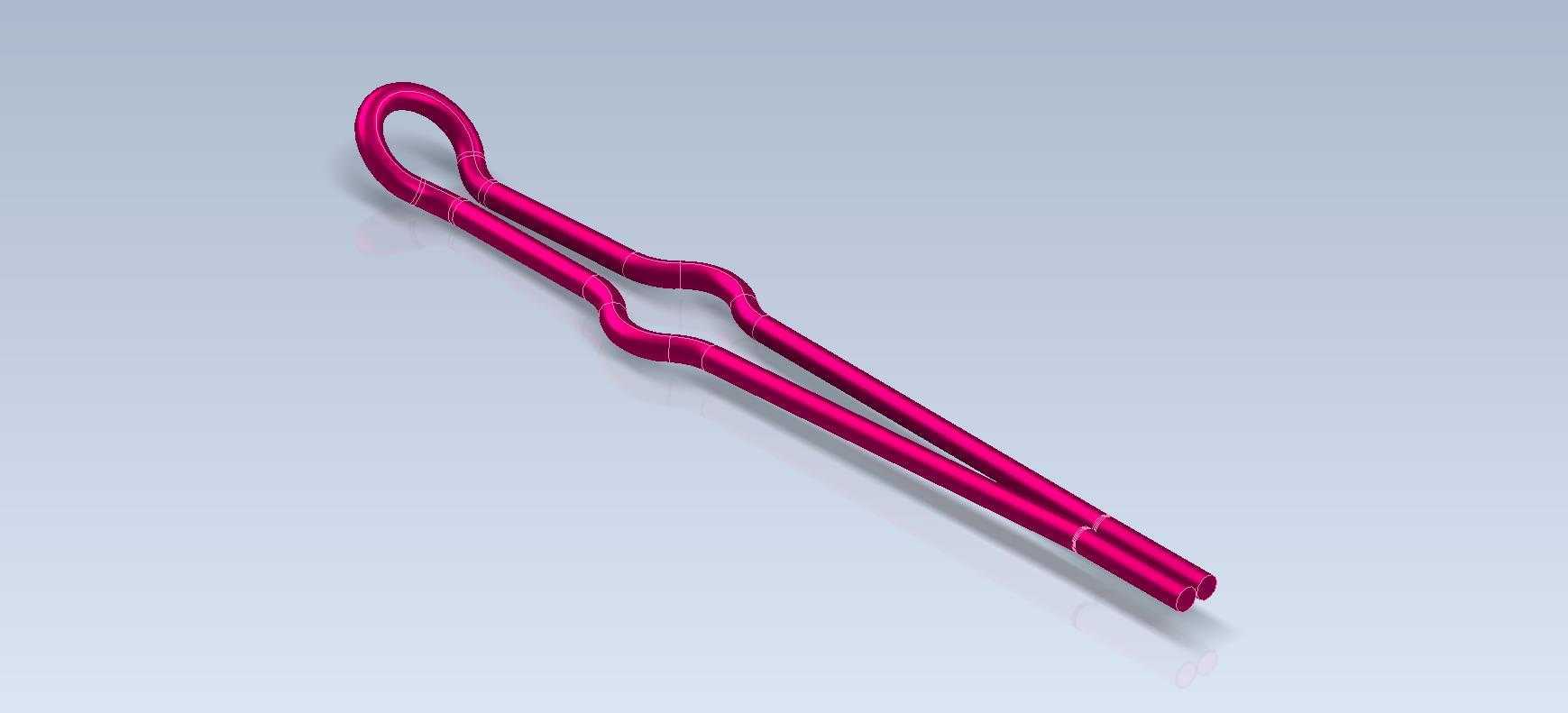

实际选型应用的时候，首先要确认被连接件的振动工况，如果是用在冲压设备、振动给料机这类高频振动的场景，就要适当加大波浪段的变形量，提升抱紧力，同时线材直径也要选得稍大一些，提升抗疲劳强度；如果是用在小型机箱、民用五金这类低载荷场景，就可以适当减小线材直径，降低插拔需要的力度。安装的时候要注意，插销的插入方向要顺着设备振动的受力方向，避免圆环端直接受往复冲击力，导致圆环变形失效。建模过程中要重点关注各个弯折位置的曲率连续性，不能出现锐角转折，否则在做有限元应力分析的时候，锐角位置会出现不符合实际的应力集中结果，也和实际冷弯加工的工艺特征不符。另外两个直杆段要保证平行度，不能出现开合角度偏差，否则插入的时候会出现卡滞，单边受力的情况下也会大幅降低插销的防松可靠性。这类零件虽然属于小型紧固件，但在整个设备的铰接结构里是最后一道防松保险，一旦失效就可能导致销轴脱出，引发结构脱落的安全隐患，所以设计的时候每一个尺寸细节都要结合实际装配场景反复校核，不能因为零件小就忽略公差和工艺合理性的验证。
