往复式动力设备用筒状活塞结构

在往复式动力转换类设备的核心运动副中，活塞是直接完成能量传递与介质分隔的关键零件，其结构合理性直接决定整套设备的容积效率、运行寿命与密封可靠性。从实际工程应用场景来看，这类筒状活塞广泛适配中小排量的往复泵、低压气体压缩机、单作用液压缸以及小型通用汽油机的气缸腔体，在工作循环中承担着将流体压力能转换为机械往复动能，或是将机械推力转换为流体压力输出的核心作用，是整套容积式流体设备实现功能闭环不可或缺的运动构件。

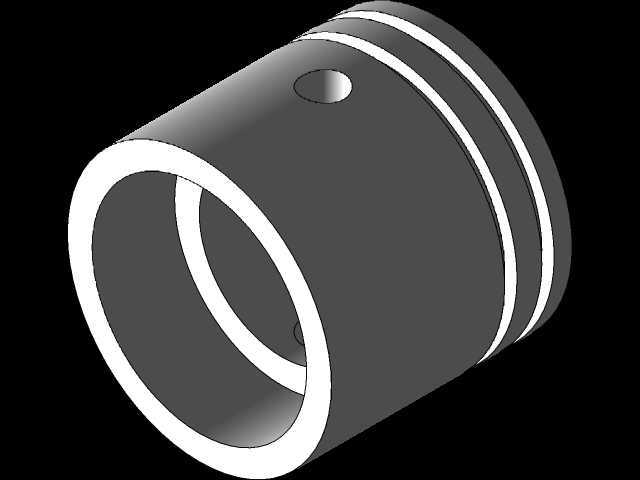

从结构功能特性来看，该活塞采用整体空心筒式设计，相比实心结构可大幅降低往复运动件的自身质量，减少曲轴连杆机构在高速往复过程中产生的惯性冲击载荷，降低曲柄销与连杆小头衬套的磨损速率。活塞外圆面加工有两道平行的环槽结构，用于安装弹性活塞环，工作状态下活塞环依靠自身弹力紧贴气缸内壁，阻断活塞两侧腔体的介质窜流通道，实现压力腔的动态密封，避免压缩介质从配合间隙泄漏导致容积效率下降。活塞侧壁开设的径向销孔，用于安装活塞销实现活塞与连杆小头的铰接，将活塞的直线往复运动转化为曲轴的旋转运动，销孔位置经过偏心载荷校核，可避免往复运动过程中活塞出现偏磨、敲缸等异常工况。

在设计思路层面，该活塞的结构参数完全围绕气缸配合边界做匹配设计：活塞的外圆直径与气缸内壁保持H7/f6的间隙配合公差，既保证活塞在气缸内可顺畅往复滑动无卡滞，又将配合间隙控制在活塞环可补偿的密封范围内，避免间隙过大导致活塞环密封失效。活塞的轴向长度根据气缸的工作行程做适配，保证活塞运行到上下止点位置时，活塞裙部始终有足够长度与气缸壁接触，起到导向支撑作用，避免活塞在运动过程中出现倾斜偏摆，导致密封面局部磨损加剧。空心内腔的壁厚经过强度校核，可承受额定工作压力下的侧向推力与气体压力载荷，不会出现塑性变形，同时内腔预留的空间可避让连杆小头的运动轨迹，避免运动过程中出现结构干涉。

从安装边界来看，该活塞装入气缸前需先在环槽内预装对应规格的活塞环，活塞环开口需错开一定角度避免开口对齐导致泄漏，之后通过活塞销完成与连杆组件的铰接，装配过程中需保证活塞销与销孔的配合间隙符合设计要求，两端加装卡簧避免活塞销轴向窜动刮伤气缸壁。活塞外圆表面与活塞环接触区域需做表面粗糙度处理，降低与气缸壁的滑动摩擦系数，减少运行过程中的摩擦功损耗，同时提升耐磨性能。在实际运行过程中，活塞裙部会承受连杆摆动带来的侧向推力，因此裙部外圆在设计时会预留微小的椭圆度修正量，补偿热态工作下活塞受热膨胀产生的变形，避免热态工况下活塞与气缸配合间隙消失出现拉缸故障。

针对不同的应用介质场景，该活塞的基础结构可做针对性调整：用于油压缸场景时可在环槽内搭配耐油橡胶密封圈提升高压油的密封性能，用于空气压缩机场景时可采用铸铁材质搭配铸铁活塞环提升耐磨寿命，用于小型汽油机场景时可采用铝合金材质降低往复质量适配更高的运行转速。整套结构没有冗余的复杂特征，所有几何特征都服务于运动导向、动态密封、载荷传递三个核心功能，加工工艺性良好，可通过普通车削、钻削工序完成大部分加工，仅环槽与销孔位置需要保证同轴度与位置度公差，适合批量生产加工，在通用流体机械领域有着极高的应用普及率。
