星形发动机方形气缸结构三维数模

这款方形缸体结构的气缸，主要适配星形布局的活塞式动力单元，在轻型通航飞机、老式竞速赛车、小型航模动力系统以及部分特种固定式动力机组中都有成熟应用场景。作为动力单元的核心承压部件，它的核心作用是为活塞往复运动提供精确的导向边界，同时密封燃烧做功的高压燃气，配合活塞、连杆、曲轴完成热能到旋转机械能的转换，缸体侧面预留的散热鳍片结构，能够在风冷工况下快速导出做功过程产生的积热，避免缸内温度过高引发润滑失效、零件热变形卡滞等故障。

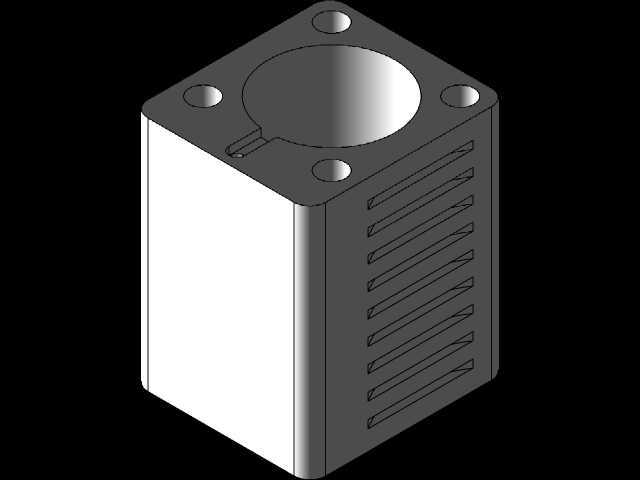

从结构设计逻辑来看，这款气缸没有采用传统直列发动机常用的圆形一体式缸筒外廓，而是选择了方形安装法兰的结构形式，四个角位预留的通孔是安装定位的核心接口，安装时可以通过螺栓直接将缸体固定在中央曲轴箱的对应安装面上，四个安装孔的位置度公差需要控制在0.02mm以内，才能保证多缸呈辐射状排布时，每个缸的中心轴线都能准确交汇到曲轴的曲柄销回转中心，避免连杆运动过程中出现偏磨、侧向力异常增大的问题。缸体顶部的大直径内孔是活塞运行的腔室，内孔表面需要做珩磨处理，表面粗糙度控制在Ra0.8以下，配合活塞环的密封作用，能够将缸内燃气泄漏量控制在设计允许范围内，孔侧预留的微小槽位是气门或者喷油部件的安装避让位，避免活塞运动到上止点时与周边附件发生运动干涉。

实际选型匹配时需要注意，这款气缸的安装边界完全围绕星形发动机的辐射排布逻辑设计，方形法兰的外廓尺寸刚好适配相邻气缸之间的安装间隙，不会出现多缸装配时的外廓干涉问题，缸体侧面的散热鳍片采用等间距斜向排布，既能够保证风冷气流顺着鳍片间隙快速流通带走热量，也能在结构强度和整体重量之间取得平衡——鳍片厚度过薄会导致缸体整体刚性不足，做功过程中产生异常振动，厚度过大则会增加不必要的往复质量？不对，气缸本身是固定件，厚度过大会增加整机重量，降低动力单元的功重比，这对航空类应用场景来说是非常关键的参数。缸筒部分的壁厚设计经过承压校核，能够承受缸内最高燃烧压力的循环冲击，不会出现长期运行后的缸筒变形问题，法兰面的平面度要求控制在0.01mm以内，装配时配合密封垫片可以有效避免高压燃气从安装结合面泄漏。

不同于直列或者V型发动机的气缸设计，星形发动机的气缸需要围绕中央曲轴箱呈圆周均匀排布，因此每个气缸的进排气接口、安装定位结构都要做对称化设计，这款气缸的方形法兰结构刚好适配这种排布需求，四个安装孔对称分布，装配时不需要额外调整角度就能保证各缸的位置一致性，大幅降低了整机组装的调校难度。在实际运行过程中，气缸除了承受燃气的高压冲击，还要承受活塞往复运动带来的侧向摩擦力，因此缸体内壁的耐磨处理是设计中的核心环节，通常会采用内壁镀铬或者镶嵌耐磨缸套的方式提升使用寿命，避免长期运行后内壁磨损导致的缸压下降、动力输出不足问题。另外，缸体的散热鳍片排布方向也经过气流场优化，当动力单元运行时，前方来流或者螺旋桨带动的冷却气流能够顺着鳍片间隙快速流过整个缸体外表面，不会出现散热死角，避免缸体局部过热引发的润滑失效、活塞拉缸等故障。对于三维建模从业者来说，这类结构的建模重点在于安装孔的位置度约束、缸体内孔的同轴度控制，以及散热鳍片的阵列排布逻辑，需要充分考虑实际加工和装配的公差要求，不能只追求外观形似而忽略工程实际的安装匹配需求。
