组合式L型带筒支撑连接机械零件

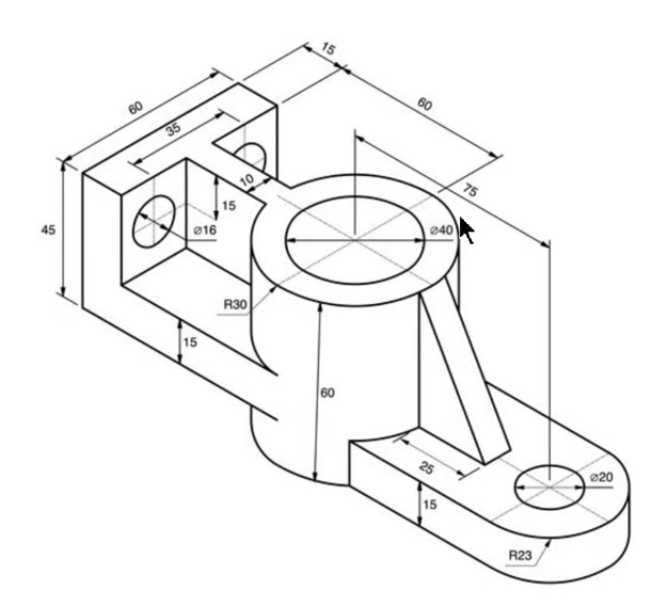

　　该零件属于机械传动与支撑系统中的复合型连接构件，在轻工输送设备、小型工装夹具台架、非标自动化线体的工位定位模块中应用广泛，主要承担相邻功能组件之间的刚性衔接、载荷传递以及辅助定位作用，可同时实现垂直方向与水平方向的跨距连接，减少零散连接件的数量，提升装配体整体的结构紧凑度。从结构构型来看，零件整合了三类功能结构单元：左侧为L型块状安装基座，中间为立式圆筒支撑结构，右下侧为带孔平板延伸臂，三个单元之间通过圆弧过渡与加强筋结构衔接，避免应力集中导致的结构失效。

　　左侧L型基座的立板与底板厚度均为15mm，整体外轮廓尺寸为长60mm、总高45mm，立板上开设直径16mm的通孔，孔中心距离立板外侧端面35mm、距离底板上表面15mm，该孔可用于穿装销轴或紧固螺栓，实现与相邻立式构件的铰接或刚性锁固；基座与中间圆筒衔接处采用R30的圆弧过渡，可有效分散基座承受的倾覆力矩，避免直角连接处的应力断裂风险。中间立式圆筒总高度为60mm，上端面开设直径40mm的内孔，该孔可作为轴承安装位或者转轴穿装孔，承担径向载荷与部分轴向载荷，圆筒侧壁与右下延伸臂之间设置三角形加强筋，筋板沿圆筒径向布置，可大幅提升延伸臂的承载能力，避免延伸臂受载后出现弯折变形。

　　右下侧延伸臂的底板厚度为15mm，末端采用R23的圆弧收边，臂上距离圆筒中心75mm的位置开设直径20mm的通孔，孔中心距离臂末端的水平距离为25mm，该孔可用于安装定位销或者连接螺栓，实现与下方水平工作台面或者滑动模块的固定；延伸臂整体外伸长度适配常规小型工装的安装跨距，无需额外加装垫块即可满足60-80mm范围的水平连接间距需求。在实际设计建模过程中，该零件的尺寸公差可根据应用场景调整：作为普通支撑件使用时，安装孔的公差可采用H12级的自由公差，降低加工成本；若作为转轴定位支撑使用时，圆筒内孔需采用H7级精度，同时保证内孔圆柱度不超过0.02mm，与基座安装面的垂直度公差控制在0.03mm以内，确保转轴运转时的同轴度要求。

　　零件的安装边界需要注意：左侧基座安装时需预留至少10mm的螺栓扳手空间，右下延伸臂下方需预留不小于5mm的间隙用于调整垫片的加装，圆筒上端面需预留足够的轴承压装或者端盖安装空间，避免与周边其他构件产生运动干涉。从加工工艺角度来看，该零件可采用45号钢整体铣削成型，对于载荷要求较低的场景也可采用铸造成型后再做孔位精加工，表面根据使用需求做发黑或者镀锌处理，提升防锈能力；在装配场景中，该零件可替代原本需要多个角码、支撑板拼接的连接结构，减少装配工序，同时提升整体结构的刚性，降低装配累计误差，在小型非标设备的改型设计中，可通过调整圆筒高度、延伸臂长度以及各安装孔的孔径，快速适配不同的安装间距与载荷需求，具备较强的结构改型延展性。
