Microchip Sam E54 EtherCat评估板安装固定座

在工业以太网总线控制类设备的开发测试环节，开发板的固定安装一直是容易被忽略却直接影响测试稳定性的细节，尤其是搭载EtherCat总线的评估板，板载网口、SPI通讯线路的走线应力如果得不到合理释放，很容易在长时间运行测试时出现通讯丢包、信号干扰的问题，这款适配Sam E54与LAN9252评估板的安装座，正是针对这类开发测试场景的实际痛点设计的结构件。

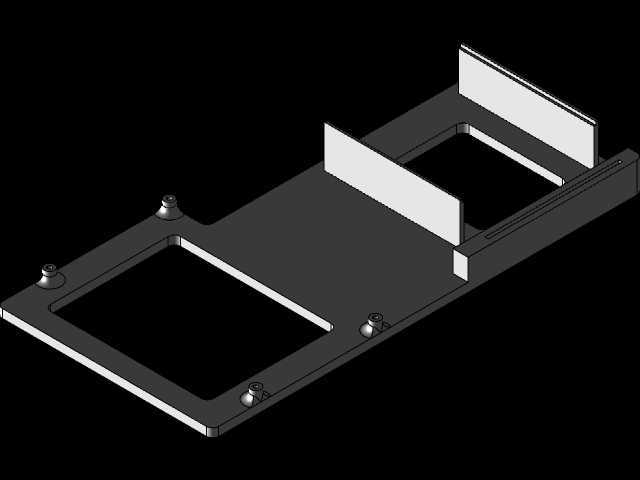

从实际使用场景来看，这类安装座主要服务于工业总线开发实验室、嵌入式控制方案验证台架、小型工业控制样机的预装环节，不少开发者在做EtherCat主从站开发时，习惯直接将评估板摆放在桌面或者用铜柱简单垫高，一来板卡底部没有支撑，插拔网线、调试排线时很容易造成板卡弯折，二来板上的SPI高速信号线离桌面或者金属台架过近，容易引入杂散电容干扰，导致总线通讯的误码率上升，拖慢开发验证的进度。这款安装座的设计首先就考虑了板卡的承托需求，整体采用平板式承托结构，对应两块评估板的位置预留了下沉式的嵌装槽，槽体的内边缘尺寸刚好匹配评估板的PCB外形公差，板卡放入后不会出现横向窜动，不需要额外打胶或者绑带固定就能完成初步定位。

在功能特性上，这款安装座最核心的设计点是针对LAN9252从站控制器的应力释放做了专门优化，熟悉EtherCat开发的工程师都清楚，LAN9252芯片周边的pictail接口是连接扩展模块的关键位置，常规安装方式下网线插拔的外力会直接作用在接口焊盘上，时间久了容易出现焊盘脱焊、接口松动的问题，安装座在对应网口的位置预留了足够的操作空间，同时在板卡对应接口的后侧设置了限位挡边，插拔网线时的横向推力会直接传递到安装座的挡边结构上，不会拉扯到PCB上的焊盘。除此之外，安装座上的立板结构刚好分隔开两块评估板的安装区域，两块板之间的间距经过反复调整，既不会因为间距过大占用过多台架空间，也不会因为间距过小导致两块板之间的电磁辐射互相干扰，尤其是板载SPI通讯线路的走线区域，对应的安装座位置做了局部的下沉避让，减少SPI高速信号线下的金属介质覆盖，最大程度降低信号传输过程中的噪音干扰，保证SPI通讯的稳定性。

从设计思路来看，这款安装座没有采用复杂的卡扣或者快拆结构，而是选择了最稳妥的螺丝固定方式，承托板上对应评估板的安装孔位做了凸台设计，每个凸台上都预留了标准的M2.5螺丝安装孔，凸台的高度刚好让PCB板底部与安装座平面之间留出2mm的间隙，这个间隙一方面可以避免板卡底部的焊盘、引脚直接接触安装座造成短路，另一方面也能给板卡底部的散热留出空气流通的空间，长时间通电测试时不会因为热量堆积导致芯片工作异常。安装座的整体外形采用矩形切角设计，四个角部都做了R3的圆角处理，避免安装调试时尖锐的边角划伤操作人员或者划破调试线材，整体的安装边界尺寸控制得非常紧凑，不会占用过多的台架安装空间，不管是固定在标准的工业铝型材台架上，还是直接放在桌面测试台上使用，都能保持足够的稳定性。

在安装边界的细节处理上，这款安装座的固定孔位采用了对称式布局，四个安装凸台分别布置在承托板的四个边角位置，对应评估板的标准安装孔，不需要对原有评估板做任何改装就能直接固定，对于需要经常更换测试板卡的开发场景来说，这种标准化的孔位设计可以大幅减少板卡拆装的时间。立板的高度刚好与评估板上最高的元件高度齐平，不会遮挡板卡上的调试接口、状态指示灯，开发者在调试过程中可以直接观察板卡上的LED运行状态，不需要额外调整视角，插拔调试排线、下载线时也不会被立板结构干涉。整个安装座的结构没有多余的装饰性设计，所有的结构特征都服务于实际的安装固定、应力释放、抗干扰需求，完全是从工程开发的实际使用角度出发完成的结构设计，没有冗余的加工特征，不管是采用3D打印打样验证，还是采用钣金、机加工方式做小批量制作，都能以较低的成本实现稳定的使用效果。
