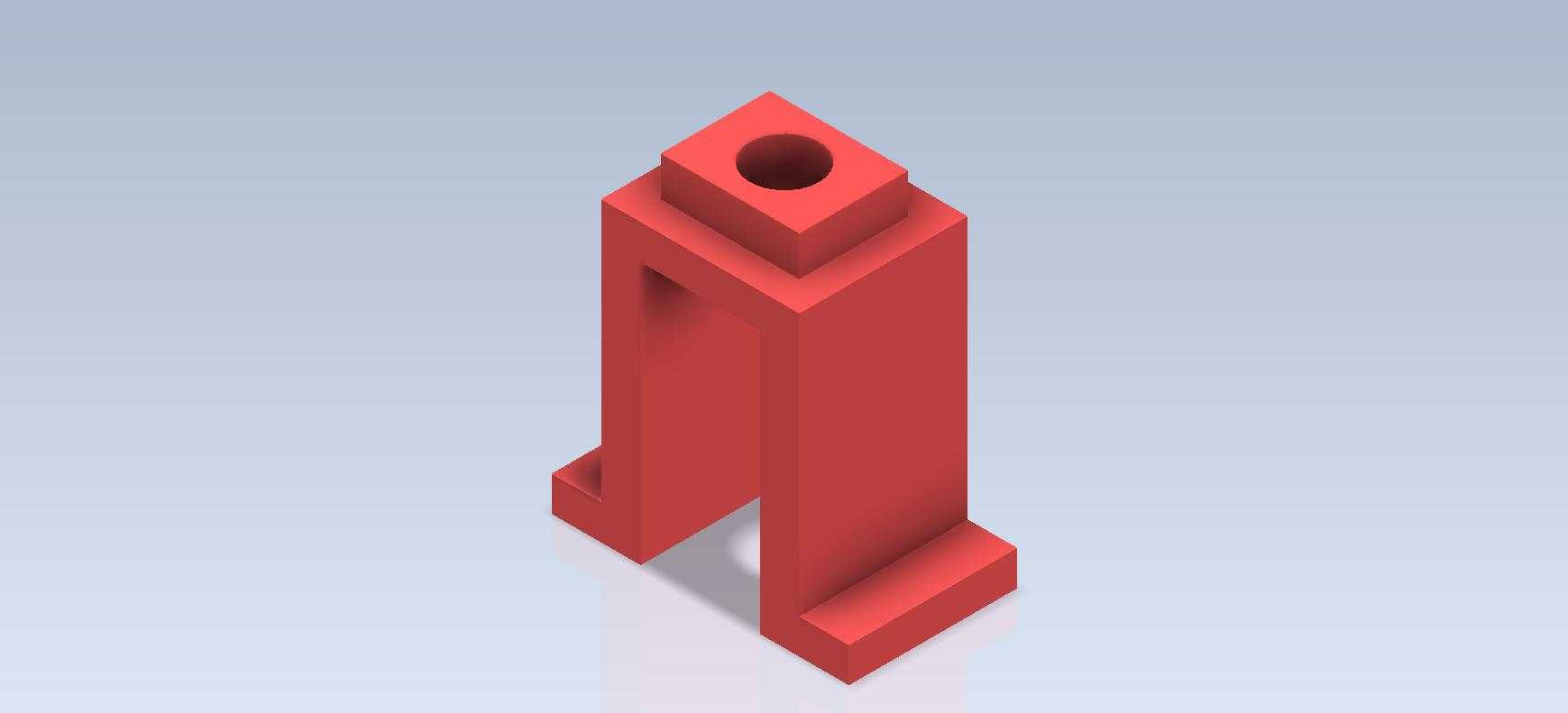

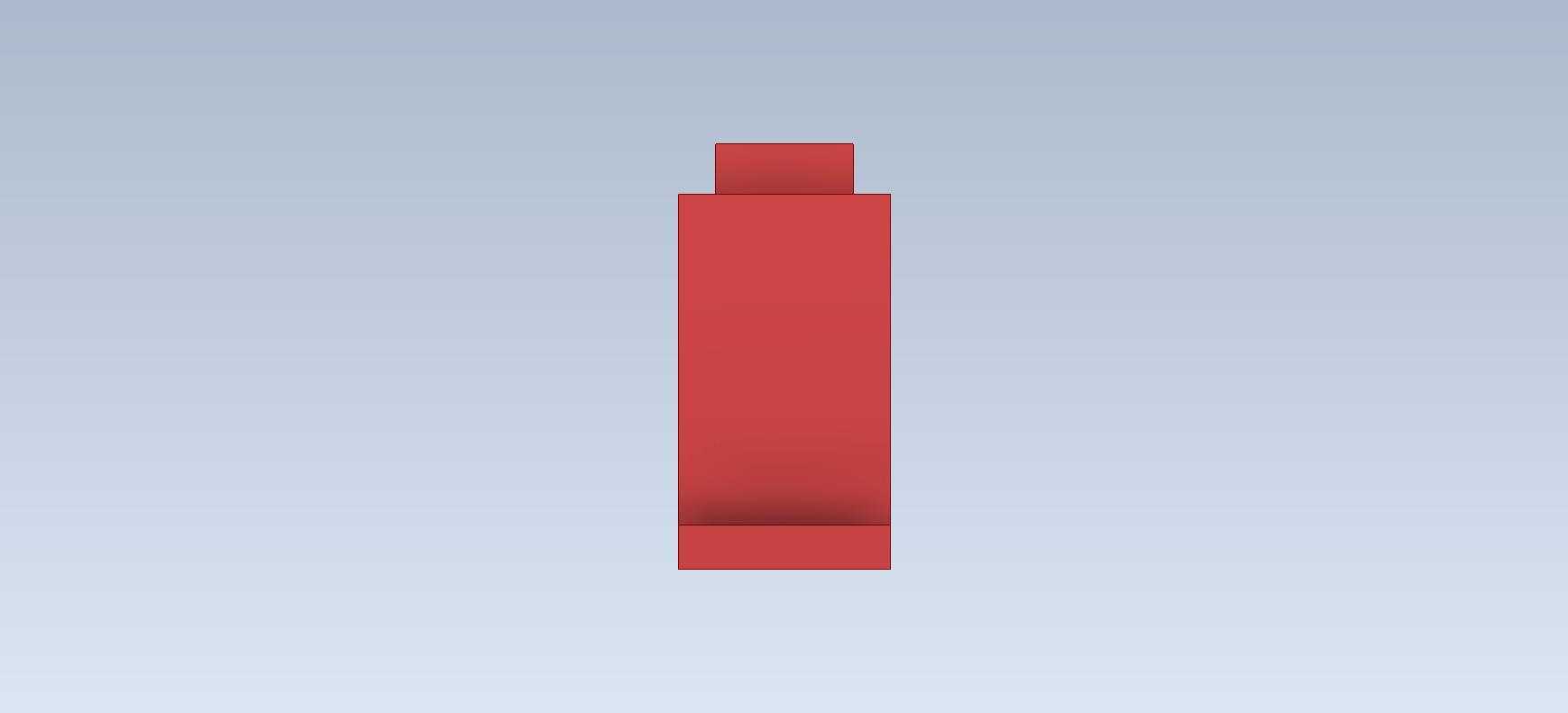

立式U型基座带顶孔支撑结构练习件

在电源类配套结构件的建模练习中，这类立式U型支撑结构是很多入门学习者接触实体拉伸、切除、倒角特征的典型载体，它的结构逻辑和小型电源变压器内部的绝缘支撑骨架、绕组定位座有很高的共通性，很多工频小功率变压器的内部固定支架，都会采用类似的单侧开口立式结构，既可以给绕组留出足够的绕制空间，也能通过顶部的孔位实现与上层磁芯或者外壳盖板的定位连接。从实际应用场景来看，这类结构常出现在小型开放式电源变压器的内部，用来分隔初次级绕组、支撑磁芯片组，避免绕组直接与金属外壳接触造成绝缘隐患，同时底部的两个外伸凸台是安装定位面，用来卡在变压器底座的卡槽内，不需要额外打螺丝就能实现预固定，后续灌封绝缘胶之后整体结构强度完全能满足常规民用电器的使用要求。

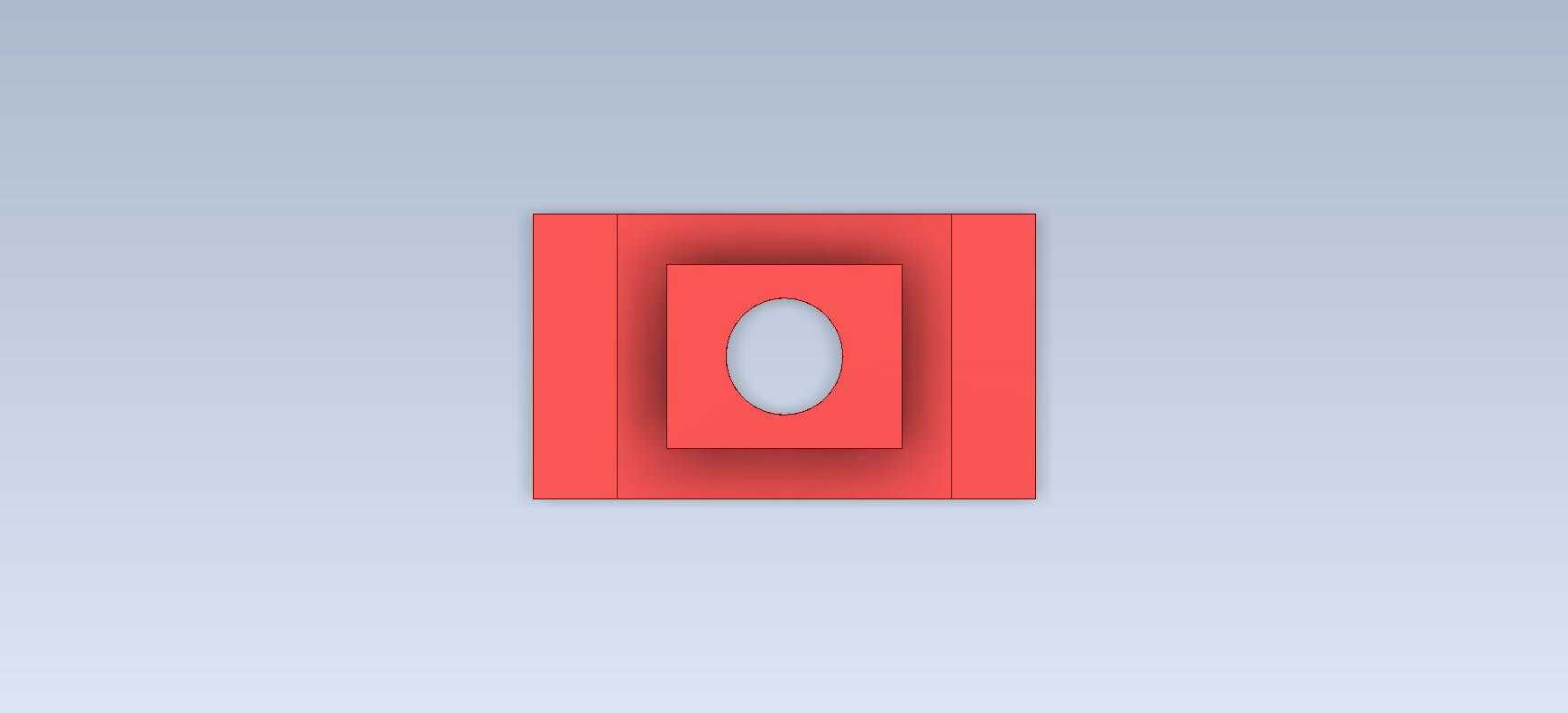

设计这类结构的时候，首先要考虑的是壁厚的均匀性，整个主体采用等壁厚设计，避免注塑或者粉末压制成型的时候出现缩痕、填充不均的问题，主体的U型开口宽度要匹配对应绕组的绕制幅宽，不能留过大的间隙否则绕组固定后容易出现窜动，也不能间隙过小导致绕组装配困难，常规的间隙控制在单边0.2-0.3mm就能满足装配要求。顶部的凸台是整个结构的定位核心，凸台中间的通孔是穿装固定螺丝或者定位销的位置，孔的深度要和凸台高度匹配，不能钻穿凸台下方的主体平面，否则会造成绝缘失效，凸台和主体连接处做了小尺寸的倒角过渡，避免应力集中导致装配的时候凸台根部断裂。

从安装边界来看，底部两个外伸的凸台宽度和主体侧壁厚度保持一致，凸台的长度方向突出主体侧壁3-5mm，刚好能嵌入变压器底座的对应卡槽内，卡槽的深度和凸台高度匹配，装配之后整个支撑件的底面和变压器底座平面完全贴合，不会出现翘曲。整个结构的总高度要控制在变压器外壳的内部净空尺寸以内，顶部凸台的上平面和外壳内顶面之间要留出至少1mm的间隙，避免外壳装配的时候压到凸台造成结构变形。主体侧壁上的内凹缺口是减重设计，同时也能作为灌胶的时候胶液流动的通道，让绝缘胶能够充分填充到结构和绕组之间的缝隙里，提升整体的绝缘性能和结构稳定性。

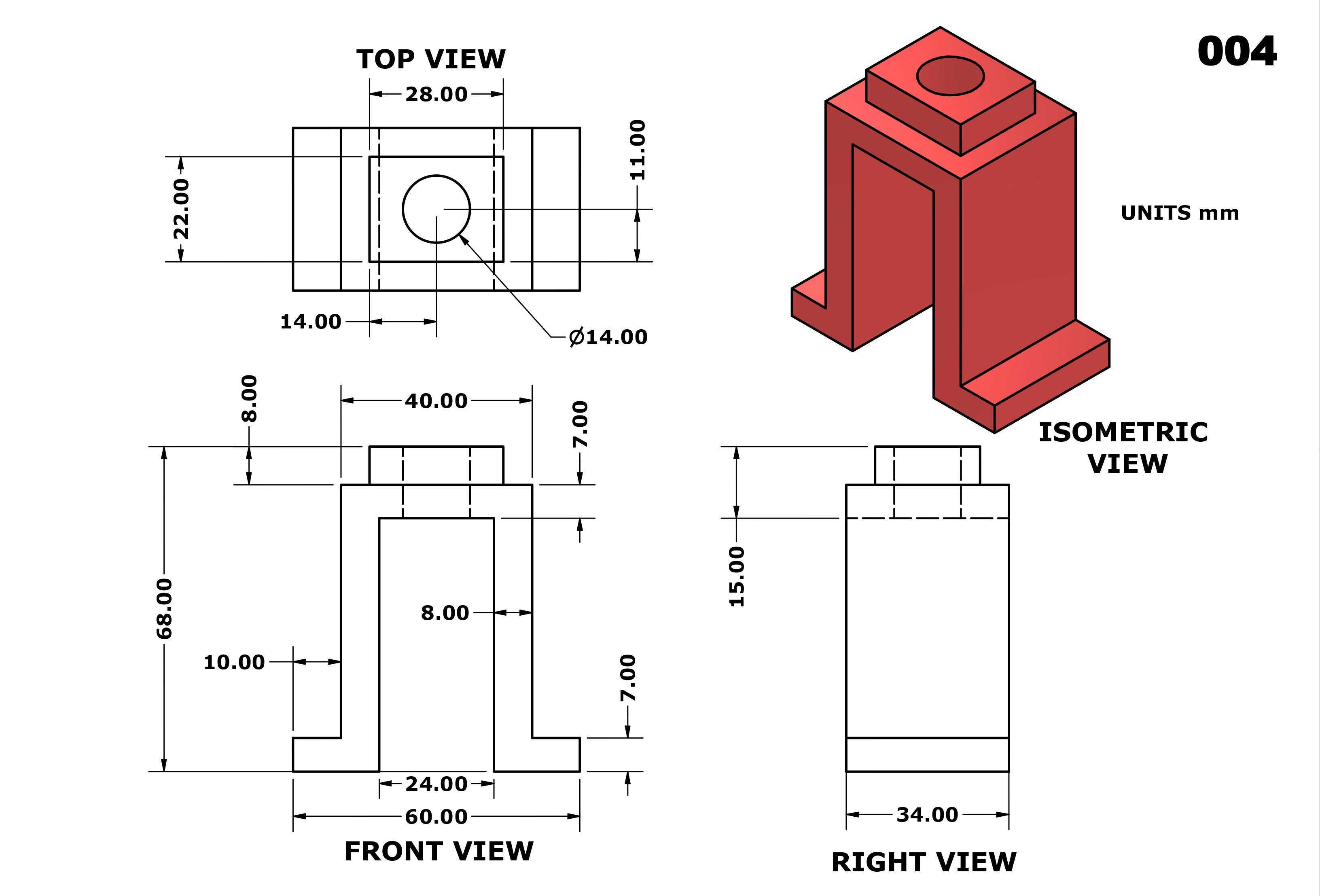

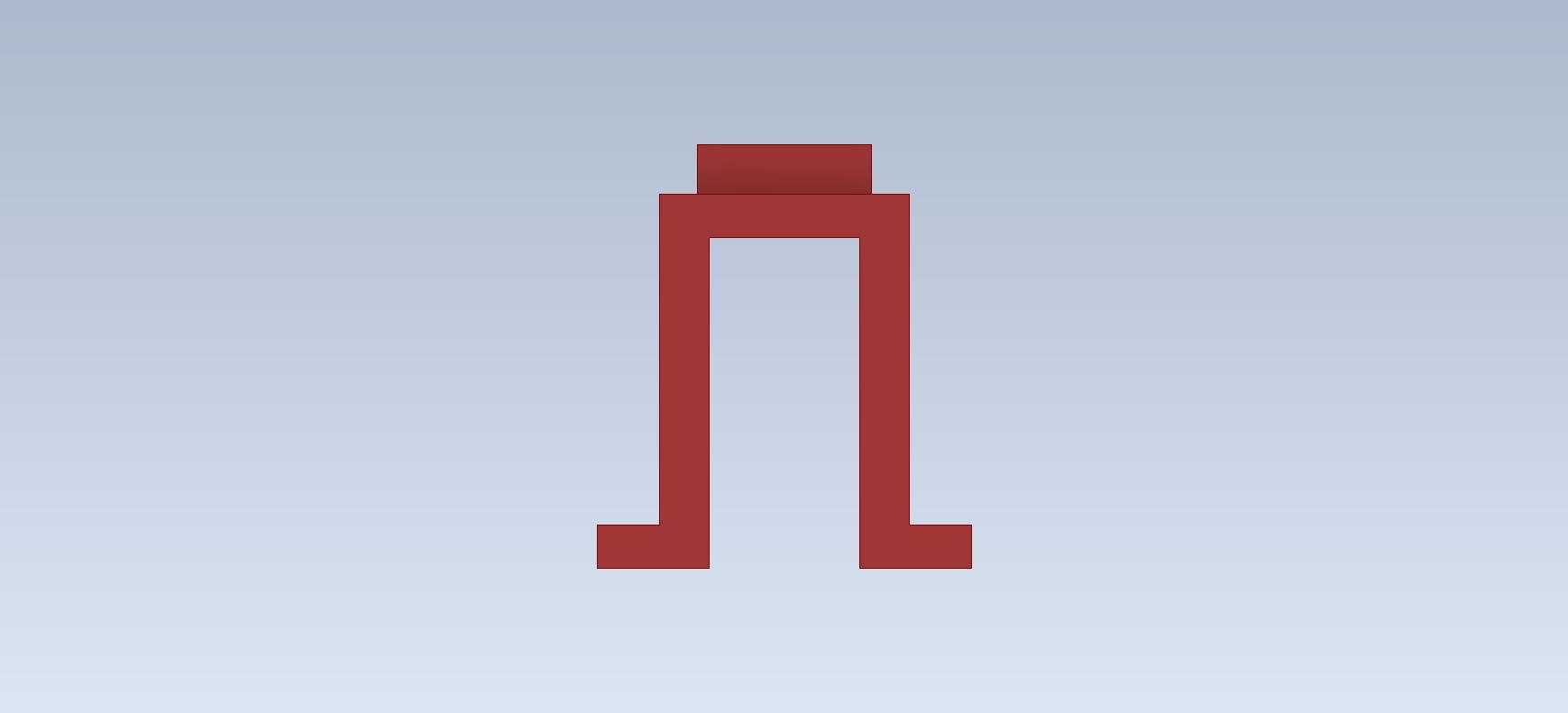

建模的时候做这类练习件，要先从底部的安装基准面开始绘制草图，先拉出主体的U型轮廓，再做顶部的凸台和中间的通孔，最后处理底部的安装凸台和侧壁的缺口，所有的棱角位置都要根据工艺要求做圆角或者倒角，不能留尖锐的直角，一方面是避免加工的时候出现应力集中，另一方面也防止装配的时候划伤操作人员或者破坏绕组的绝缘层。这类结构虽然造型简单，但是涵盖了机械结构设计里最基础的定位、安装、强度、工艺性考量，很多初学者容易忽略壁厚均匀和安装间隙的问题，做出来的模型要么装配干涉，要么成型的时候容易出现缺陷，通过这类基础练习能快速建立起面向制造的设计思维，而不是只追求外观的形似。实际生产中这类支撑件如果是用在变压器里，大多会采用阻燃PBT或者电木材质，材料的绝缘性能和耐热性能要满足变压器长期工作的温升要求，结构的尺寸公差不需要太高，一般按IT12级控制就能满足使用需求，重点是安装定位面的平面度要保证，避免装配之后出现歪斜影响后续的绕组绕制和磁芯装配。
