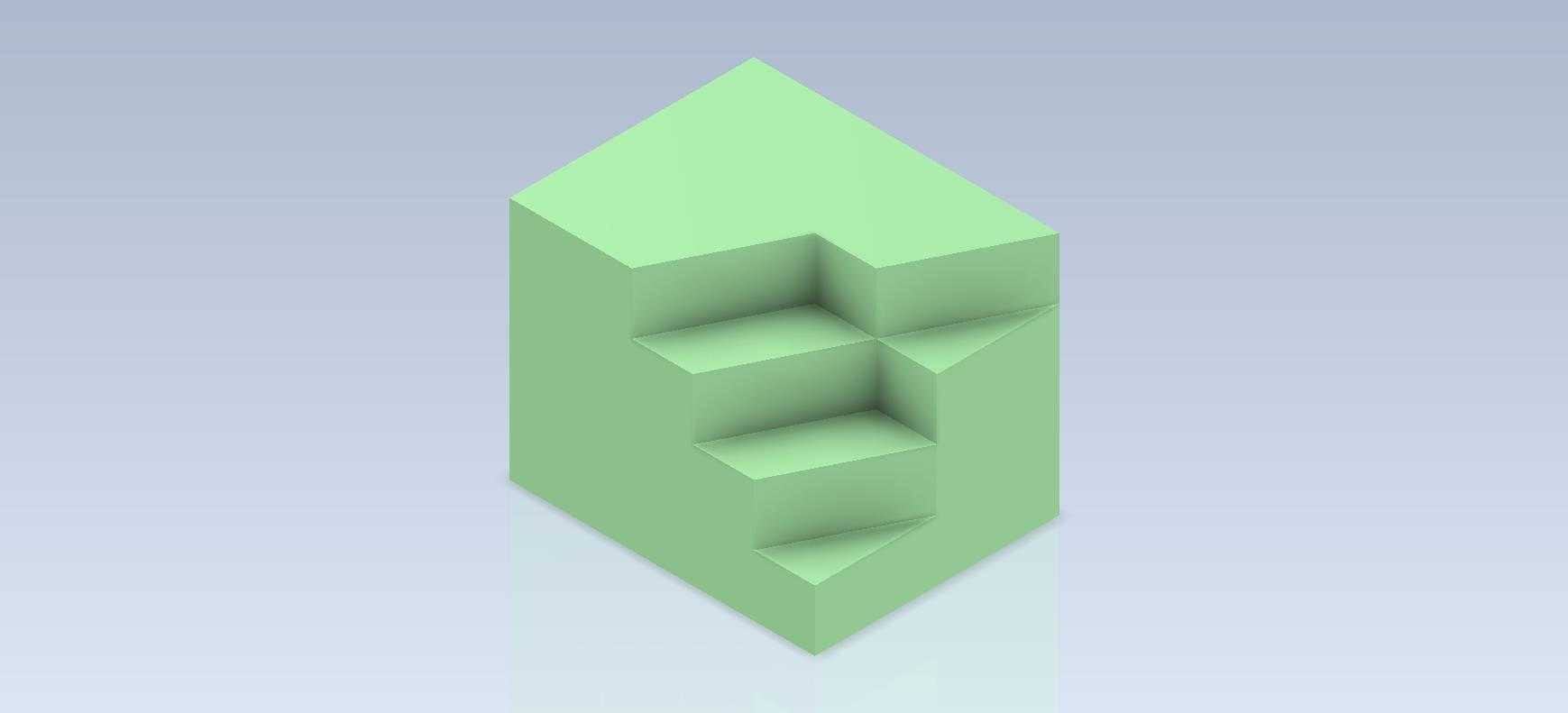

阶梯式凹凸组合几何实体练习构件

在日常的机械结构建模练习与基础构型验证环节，这类带阶梯凹凸特征的几何实体，是很多刚接触三维结构设计的从业者绕不开的训练载体，别小看这方方正正带内凹台阶的块体，它能覆盖的工程场景其实比想象中要广。先从实际应用场景说，这类带规则阶梯内凹的实体结构，常被用作小型电气柜内部的安装定位垫块，尤其是在变压器周边的绝缘支撑结构设计里，阶梯面刚好可以卡接不同厚度的绝缘隔板，避免隔板在设备运行振动时出现移位，同时外轮廓的直边设计能直接贴合柜体内壁的安装基准面，不需要额外做适配加工。还有在工装夹具的定位块设计中，这种多阶内凹结构可以同时适配三种不同厚度的工件侧边定位，相比平面定位块，能减少夹具上的零件数量，降低装配累计误差。

从功能特性来看，这个构件的所有特征都基于正交平面生成，没有曲面或者斜度结构，加工时只需要三轴铣床就能完成全部工序，不需要多轴联动加工，制造成本很低，而且所有内凹台阶的转角都是直角，在做绝缘材料注塑成型时，模具的抽芯结构非常简单，不会出现倒扣粘模的问题。构件的实体部分是均匀壁厚的实心结构，作为支撑件使用时，承压能力完全能满足低压电气柜内部的支撑载荷需求，不会因为长期受压出现形变。

设计思路上，这个构件是从基础立方体出发做的布尔减运算，先确定整体的外轮廓基准，以立方体的底面作为安装贴合面，保证安装时的平面度要求，然后依次在正面做三层阶梯式的切除，每一层台阶的深度和宽度都保持统一的模数，这样不管是作为定位块还是支撑垫块，对应的配合件都可以按照统一模数做设计，减少非标尺寸的加工量。最上方保留的尖顶结构其实是做视觉定位用的标记，在自动化装配线上，视觉相机可以通过识别这个尖顶的顶点位置，快速判断构件的摆放角度是否正确，不需要额外增加定位销或者视觉标记点。

再说到外形尺寸与安装边界，这个构件的整体外轮廓是正方形截面的柱体，底面的安装面没有任何突出结构，安装时只需要在底面打两个沉头孔就能完成固定，安装边界不会超出自身外轮廓的范围，不会和周边的其他电气元件产生干涉。内凹的三层台阶，每一层的深度都控制在整体厚度的三分之一以内，不会因为切除量过大导致构件整体强度下降，台阶的立面和底面都保持严格的垂直，配合件装上去之后不会出现晃动间隙。最外侧的两个垂直立面是完整的平面，可以作为相邻构件的安装基准面，在拼装成组合式支撑结构时，直接把两个构件的立面贴合就能保证位置精度，不需要额外做校准。

很多新手在做这类基础构件建模的时候，容易忽略台阶转角处的应力集中问题，虽然是练习件，但放到实际工程场景里，直角转角在受冲击载荷的时候容易出现开裂，所以实际量产的时候会在转角处加很小的工艺圆角，不过作为建模练习，保留直角结构能更好地训练布尔运算的特征顺序逻辑，要是先做圆角再做切除，很容易出现特征报错的问题，这也是这类练习构件想要传递的建模思路——先做主体大特征，再做局部细节特征，保证特征树的逻辑清晰，后续修改尺寸的时候不会出现大面积的特征失败。另外这个构件的所有尺寸都是可以参数化调整的，只要修改整体外轮廓的边长参数，所有台阶的尺寸都会按比例同步变化，能快速适配不同安装空间的需求，这也是参数化建模在这类基础构件设计里的优势，不用每次都重新绘制草图，只需要调整参数就能生成新的适配型号。
