六自由度机械臂同步传动带轮结构设计

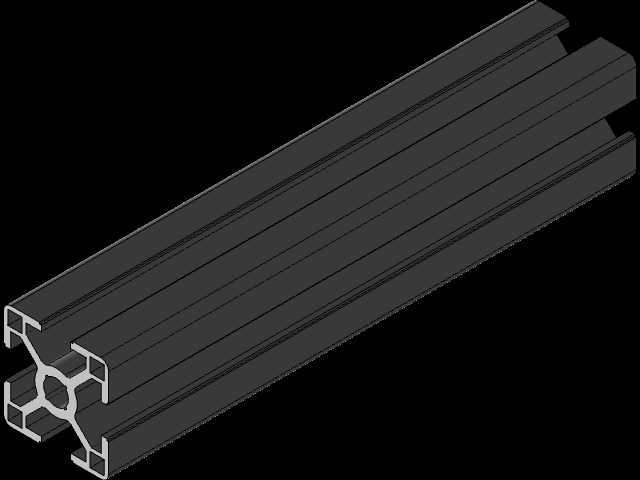

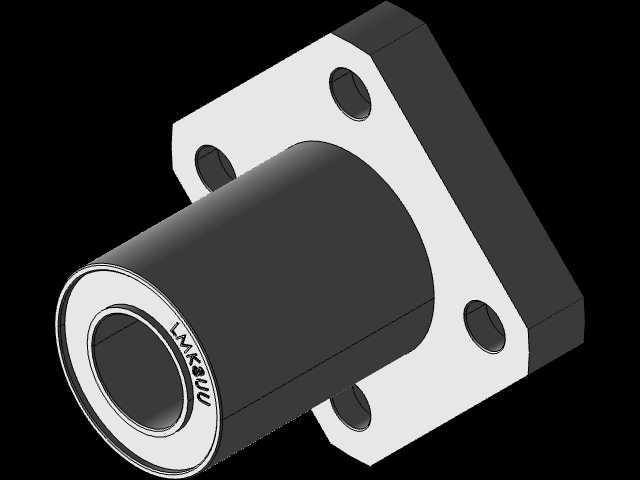

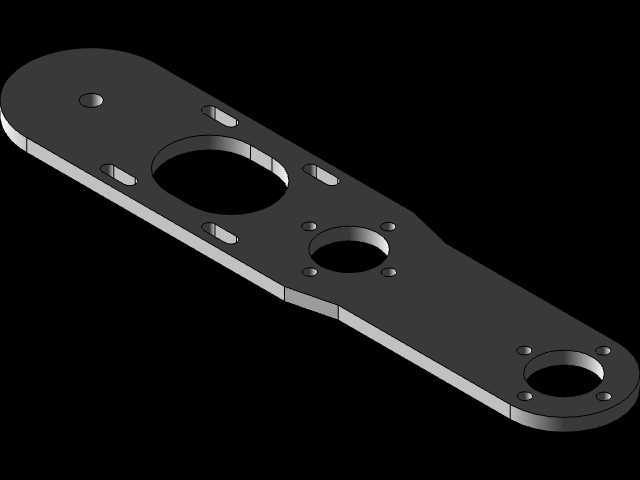

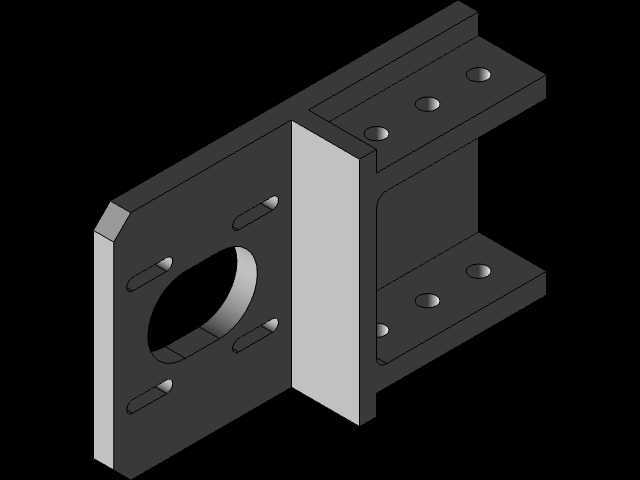

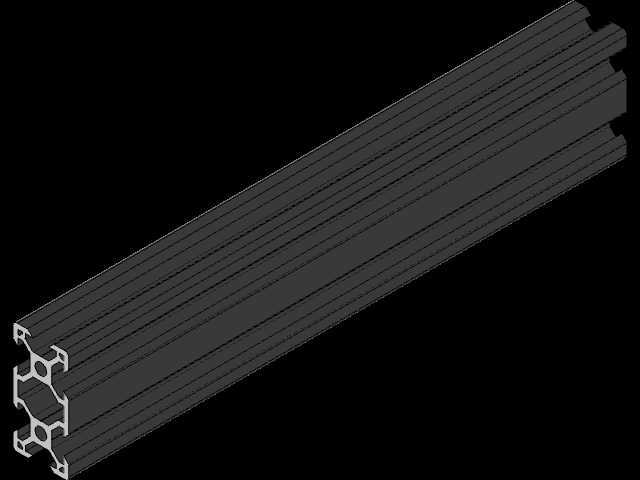

在工业自动化产线的六自由度机械臂关节传动布局中，同步带轮是承担动力传递、保证关节回转精度的核心基础部件，这类带轮的设计合理性直接决定机械臂末端重复定位精度、关节动态响应速度以及长期运行的传动稳定性。不同于普通输送场景使用的带轮，适配机械臂关节的同步带轮需要兼顾轻量化、高传动精度、低转动惯量的多重要求，毕竟机械臂属于多关节串联运动机构，每个关节的运动部件重量都会叠加到末端负载能力计算中，过重的传动件会无谓消耗伺服电机的输出扭矩，降低机械臂的有效负载上限。

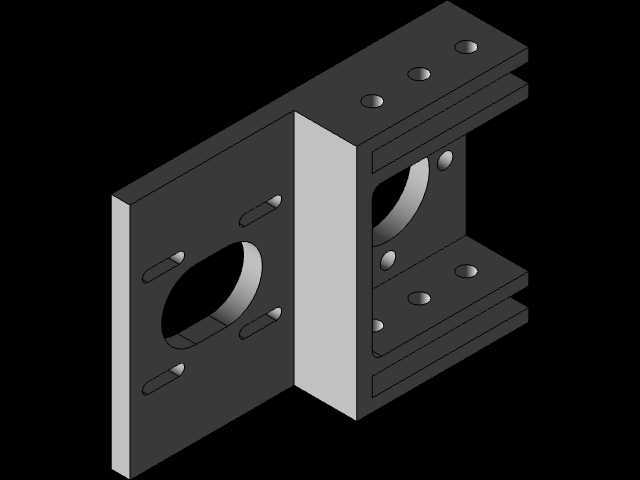

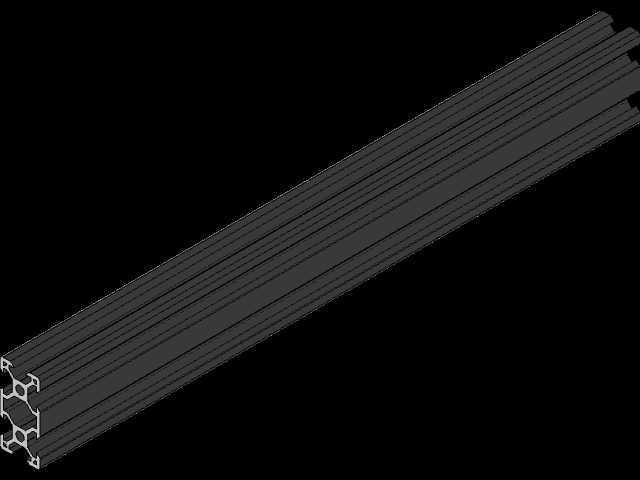

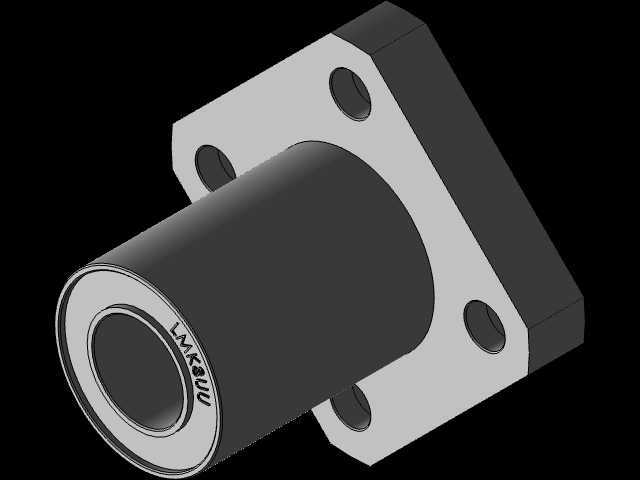

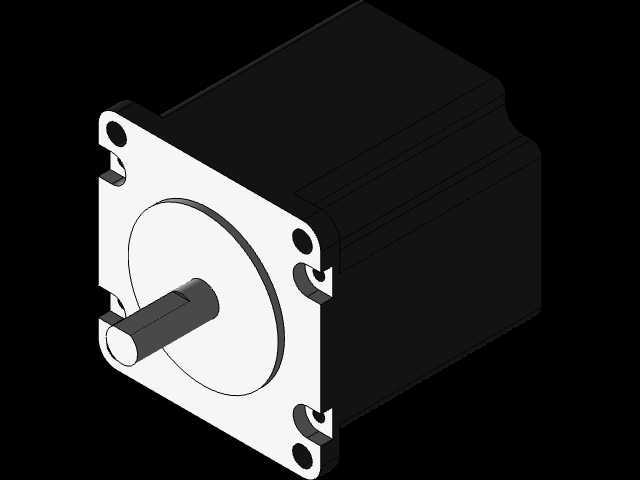

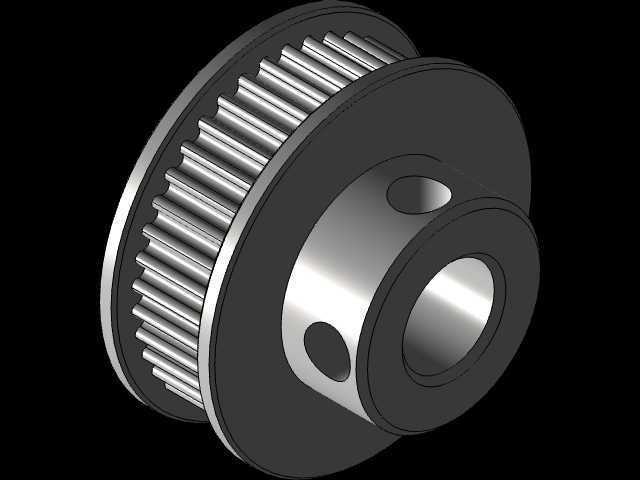

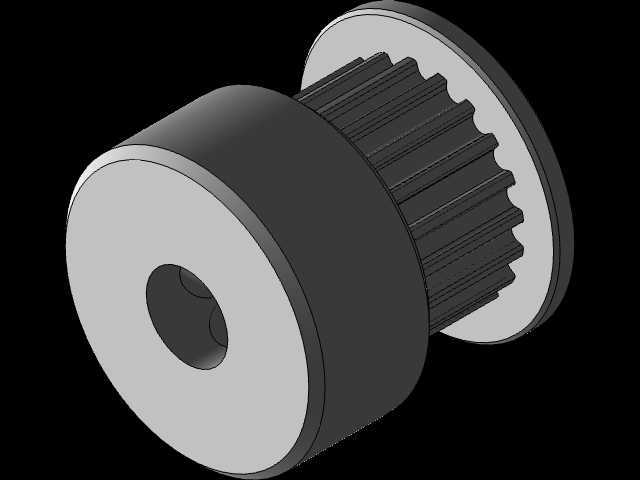

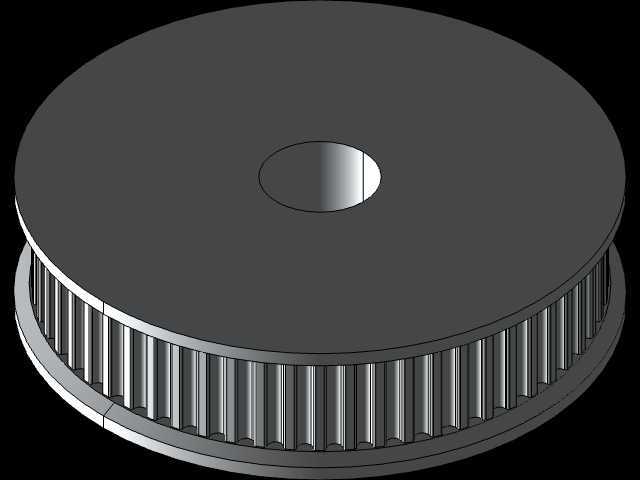

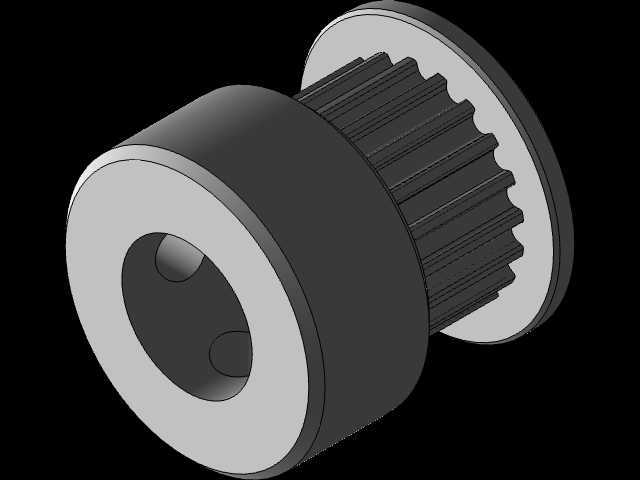

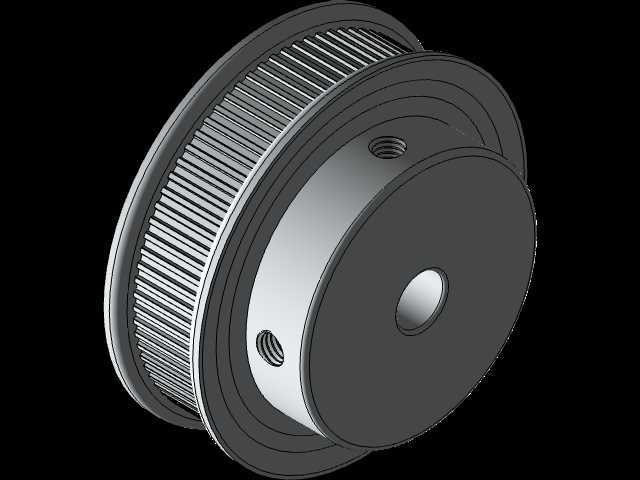

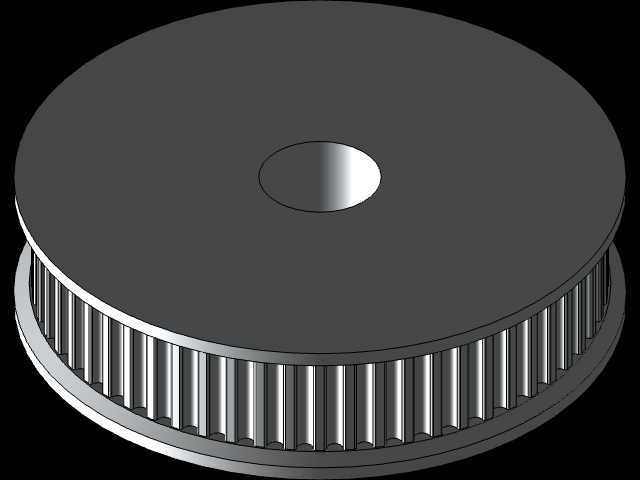

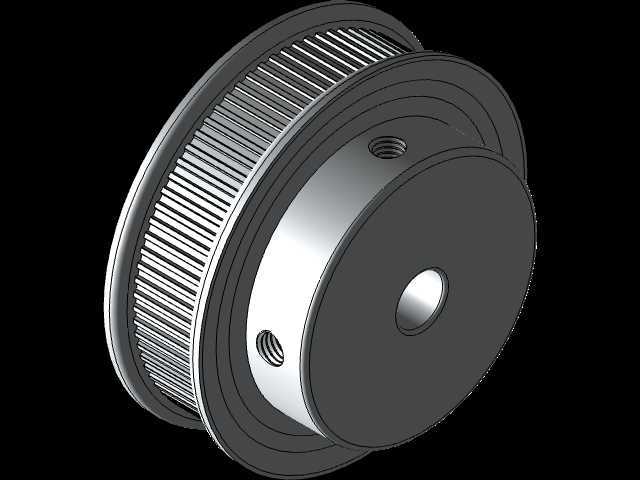

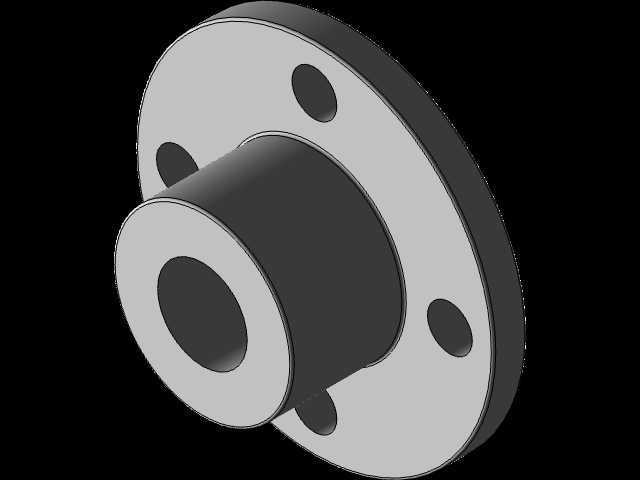

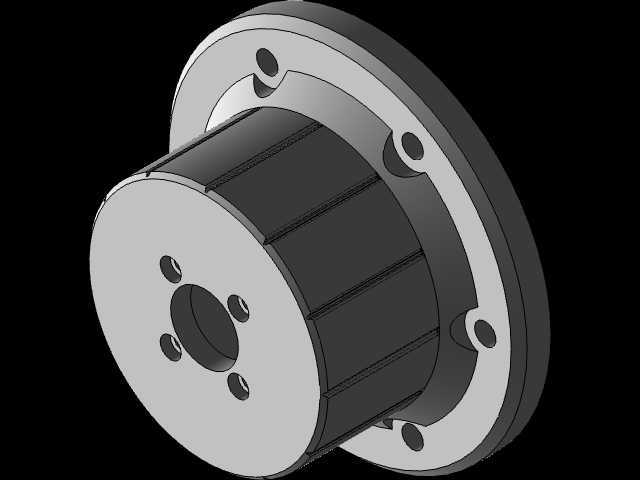

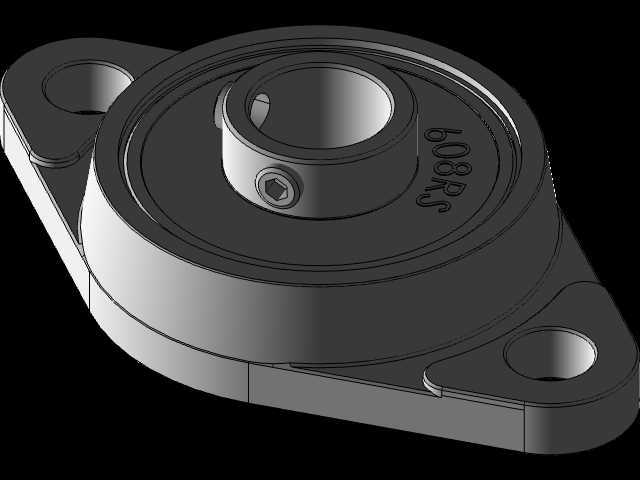

从结构设计逻辑来看，这款带轮采用了辐板式整体结构，轮缘部分加工有与同步带齿形精准匹配的周向齿槽，齿形的齿距公差、齿形角偏差都控制在微米级，避免传动过程中出现齿侧间隙累积导致的回程误差，要知道六自由度机械臂的关节误差会通过臂杆逐级放大，哪怕单关节带轮存在0.1度的回程间隙，传递到一米臂展的末端就会产生接近1.8毫米的位置偏差，完全无法满足精密装配、打磨等场景的工艺要求。带轮中心的轴孔采用基孔制公差设计，可与关节伺服电机的输出轴或者谐波减速器的输入轴直接配合，轴孔周边预留了紧定螺钉安装位或者键槽结构，保证带轮与轴之间无相对滑动，避免高速启停工况下出现传动丢转的问题。

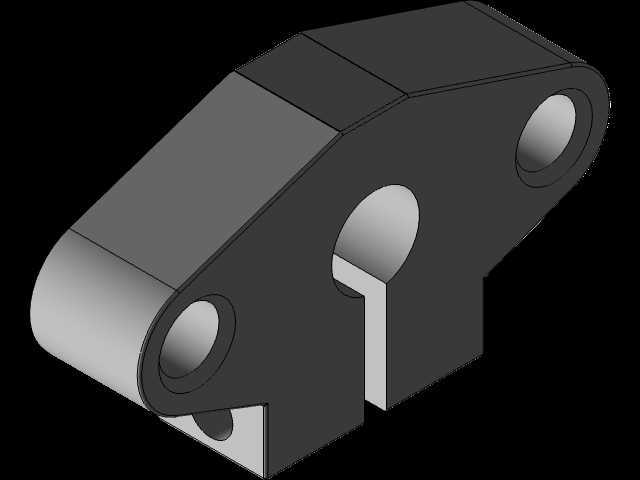

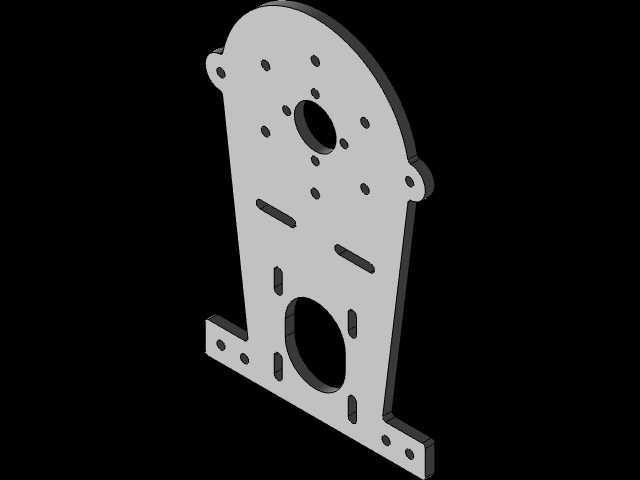

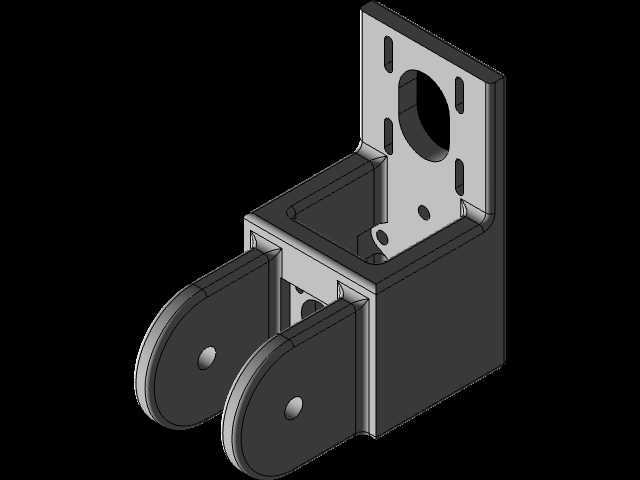

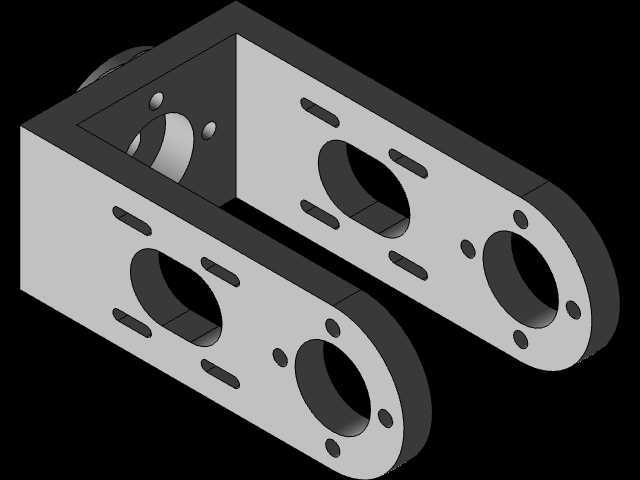

在安装边界的考量上，这款带轮的轮缘直径、齿宽都经过匹配计算，适配机械臂关节内部的狭小安装空间，轮体的轴向厚度控制在紧凑范围内，不会占用过多关节腔的内部空间，给线缆排布、传感器安装预留出足够余量。带轮的两侧轮缘做了挡边设计，能够防止机械臂在多姿态变换、尤其是大角度俯仰运动时同步带出现滑脱问题，毕竟机械臂在运行过程中关节角度不断变化，带轮的受力方向也会随姿态改变，没有挡边约束的话同步带很容易在变向受力时从带轮上脱出，造成设备停机故障。

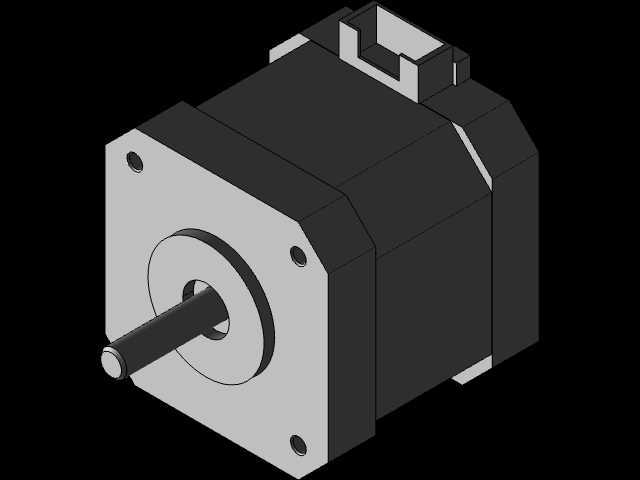

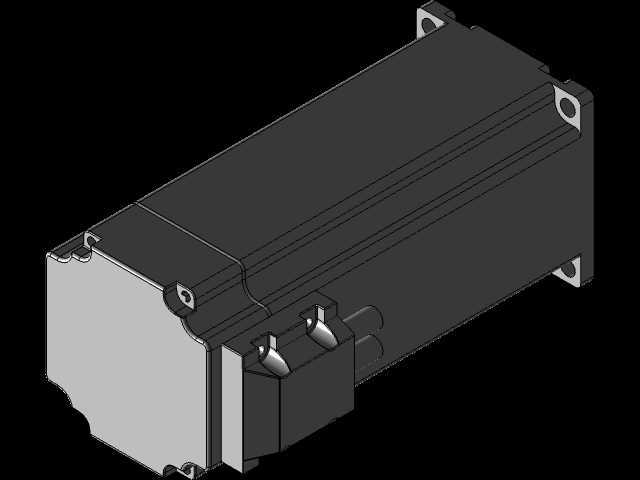

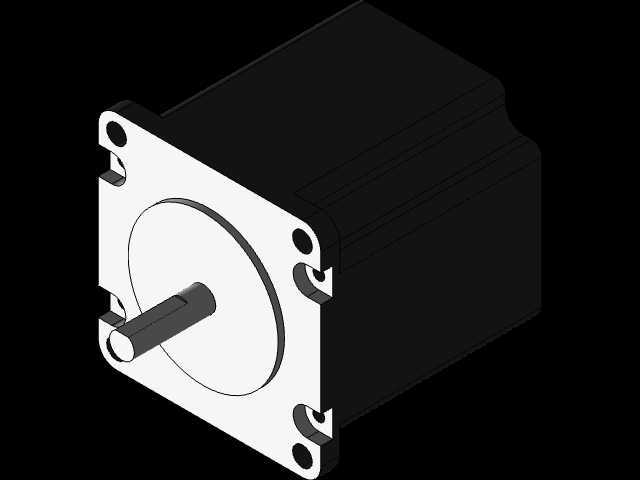

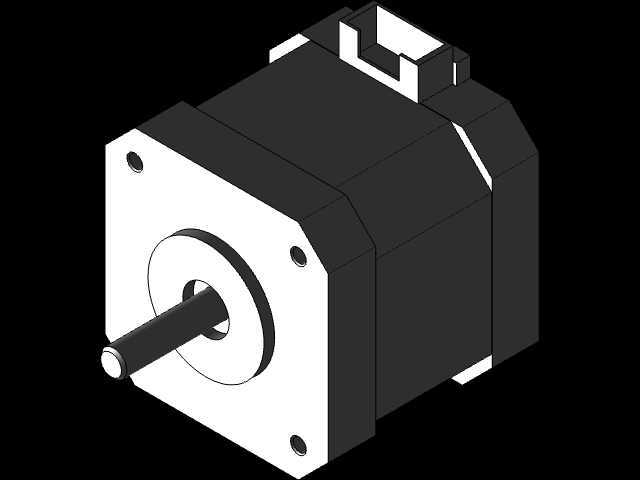

实际应用场景中，这类带轮主要用在六自由度机械臂的大小臂关节、腕部关节的动力传递环节，将伺服电机输出的高转速低扭矩动力，通过同步带传递到减速机构输入端，相比齿轮直接传动，同步带传动具备一定的缓冲减震能力，能够吸收伺服电机高速启停时的冲击振动，降低关节传动的噪音水平，同时同步带传动不需要严格的中心距公差，能够适当补偿关节结构加工、装配过程中产生的中心距误差，降低整个关节组件的加工精度要求与装配难度。在设计过程中还需要考虑带轮的动平衡性能，因为机械臂关节的运行转速通常在每分钟数千转，不平衡的带轮会在高速旋转时产生周期性振动，不仅会影响机械臂的运动平稳性，长期运行还会加速轴承、谐波减速器等精密部件的磨损，缩短整个机械臂的使用寿命，因此这款带轮在结构设计时尽量保证轮体质量均匀分布，去除不必要的冗余材料的同时，不会破坏轮体的质量对称性。

从材料选型的匹配性来看，这类带轮通常选用高强度铝合金或者45号钢加工，铝合金材质的带轮重量更轻，适合对重量敏感的小臂、腕部关节使用，能够有效降低臂杆的运动惯量，提升机械臂的动态响应速度；钢制带轮的耐磨性能更好，适合大负载机械臂的大臂、腰关节等传递扭矩较大的部位，能够承受更大的张紧力与传动扭矩，延长带轮的使用寿命。带轮的齿形表面通常会做阳极氧化或者淬火处理，提升齿面的硬度与耐磨性能，减少长期与同步带摩擦产生的磨损，保证传动精度的长期稳定性。在装配环节，这类带轮的安装需要严格控制同步带的张紧力，张紧力过大会增加轴承受力，加剧轴承磨损，同时也会让同步带的使用寿命大幅缩短；张紧力过小则会出现传动打滑、齿隙过大的问题，影响机械臂的定位精度，因此带轮的中心距通常设计成可微调结构，方便装配时调整到合适的张紧力范围。
