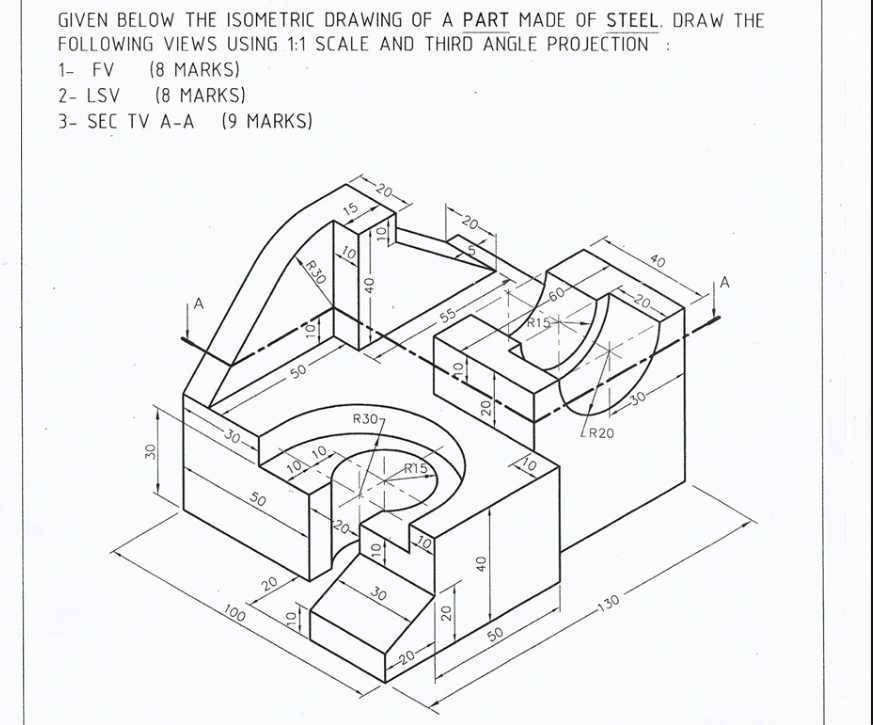

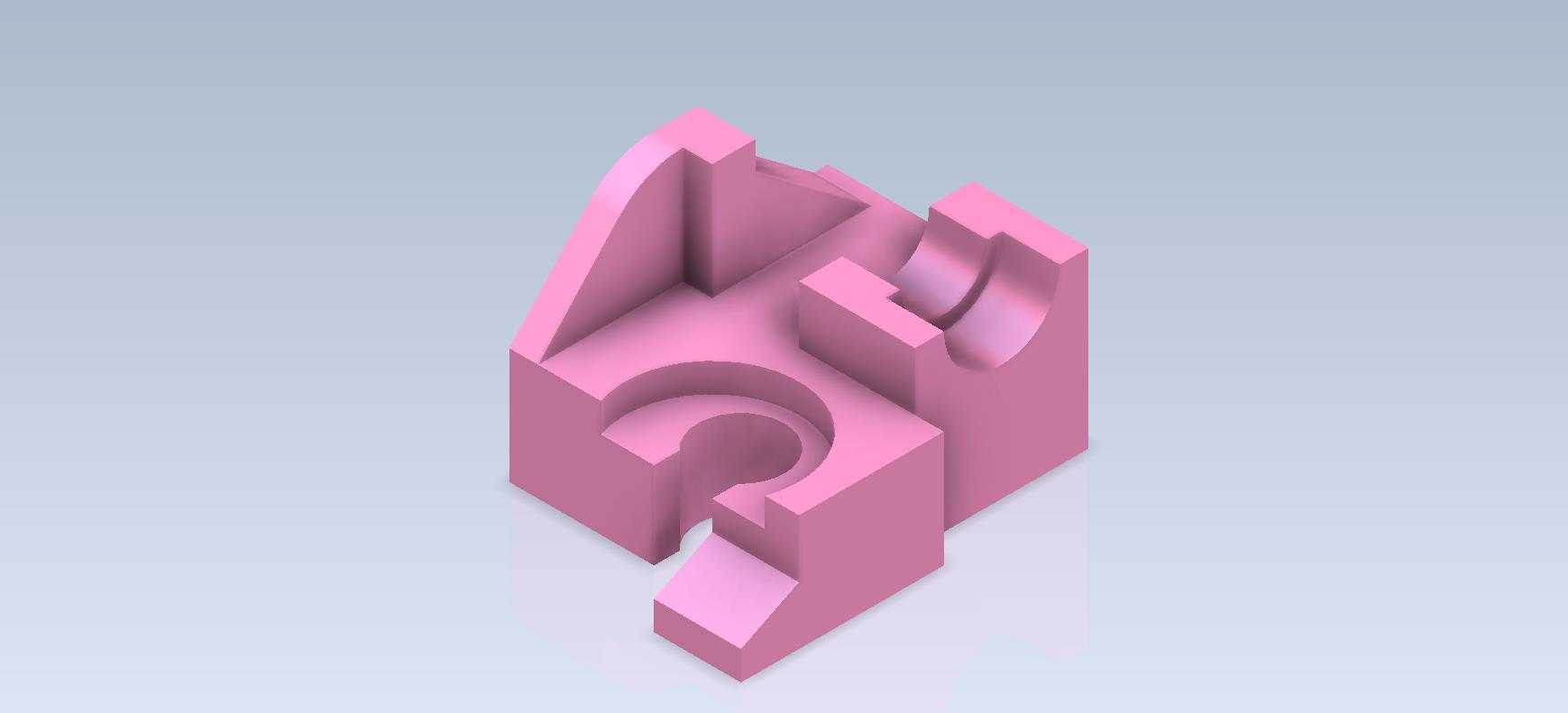

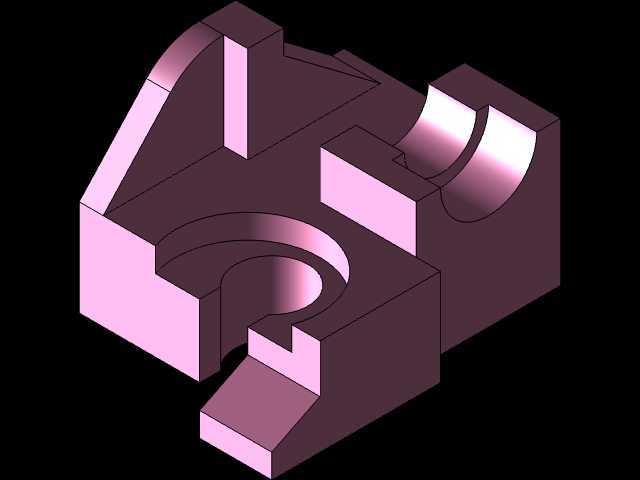

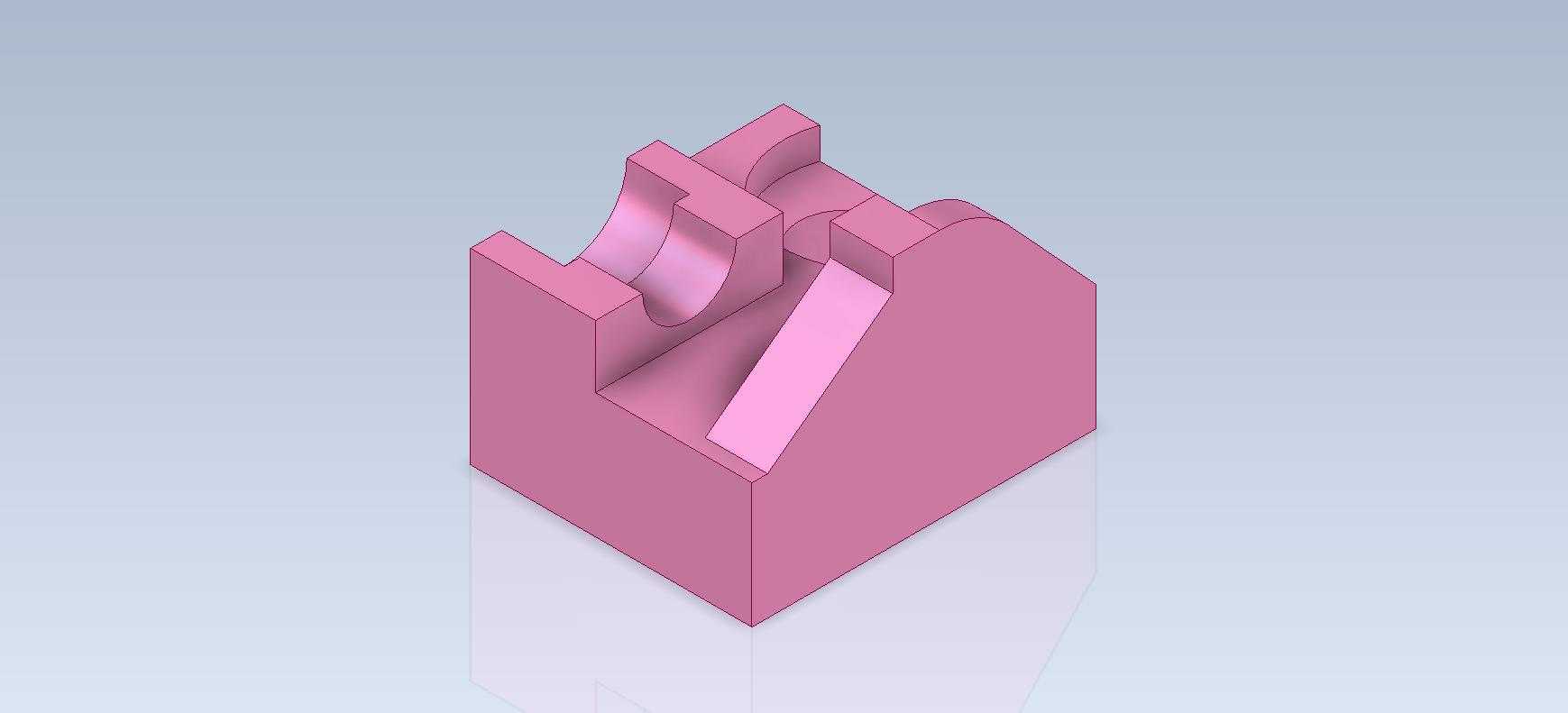

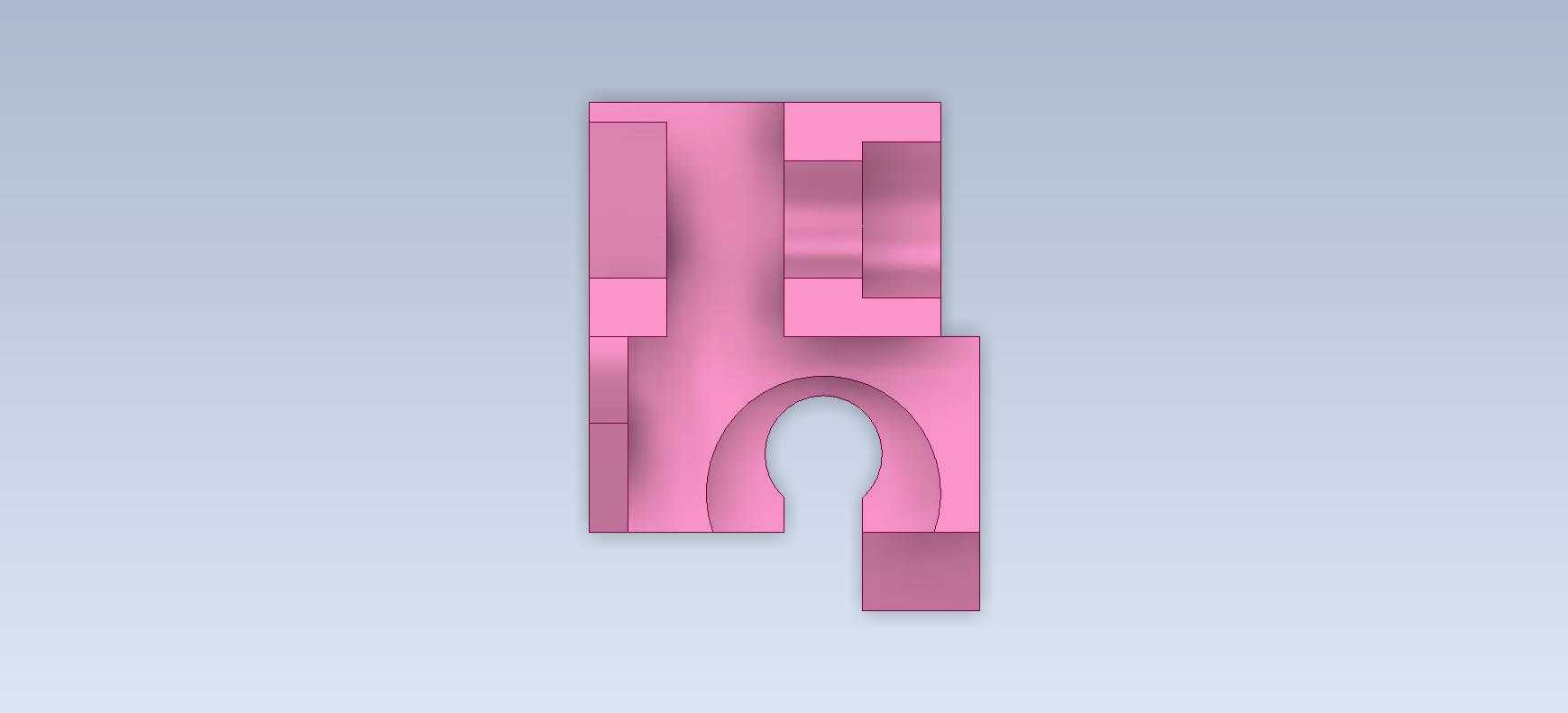

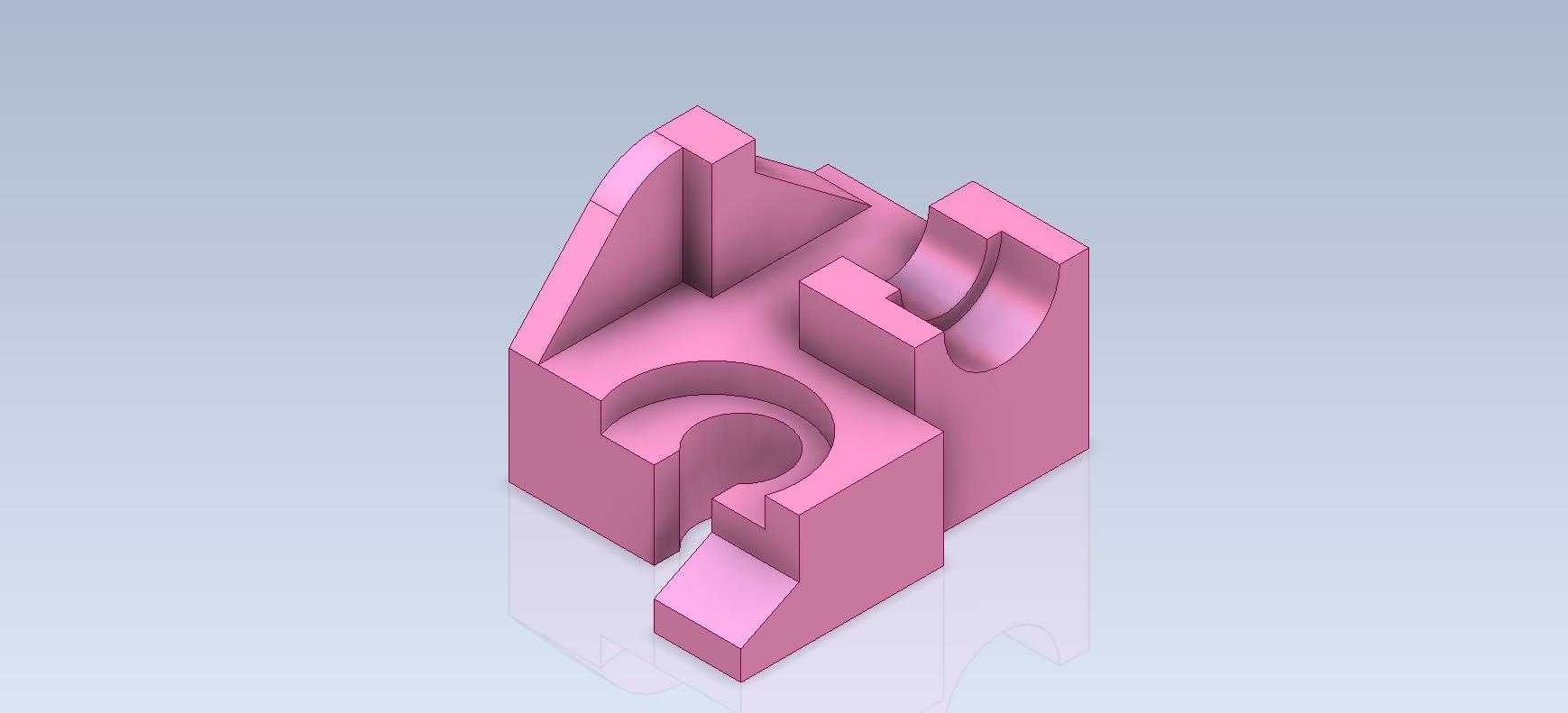

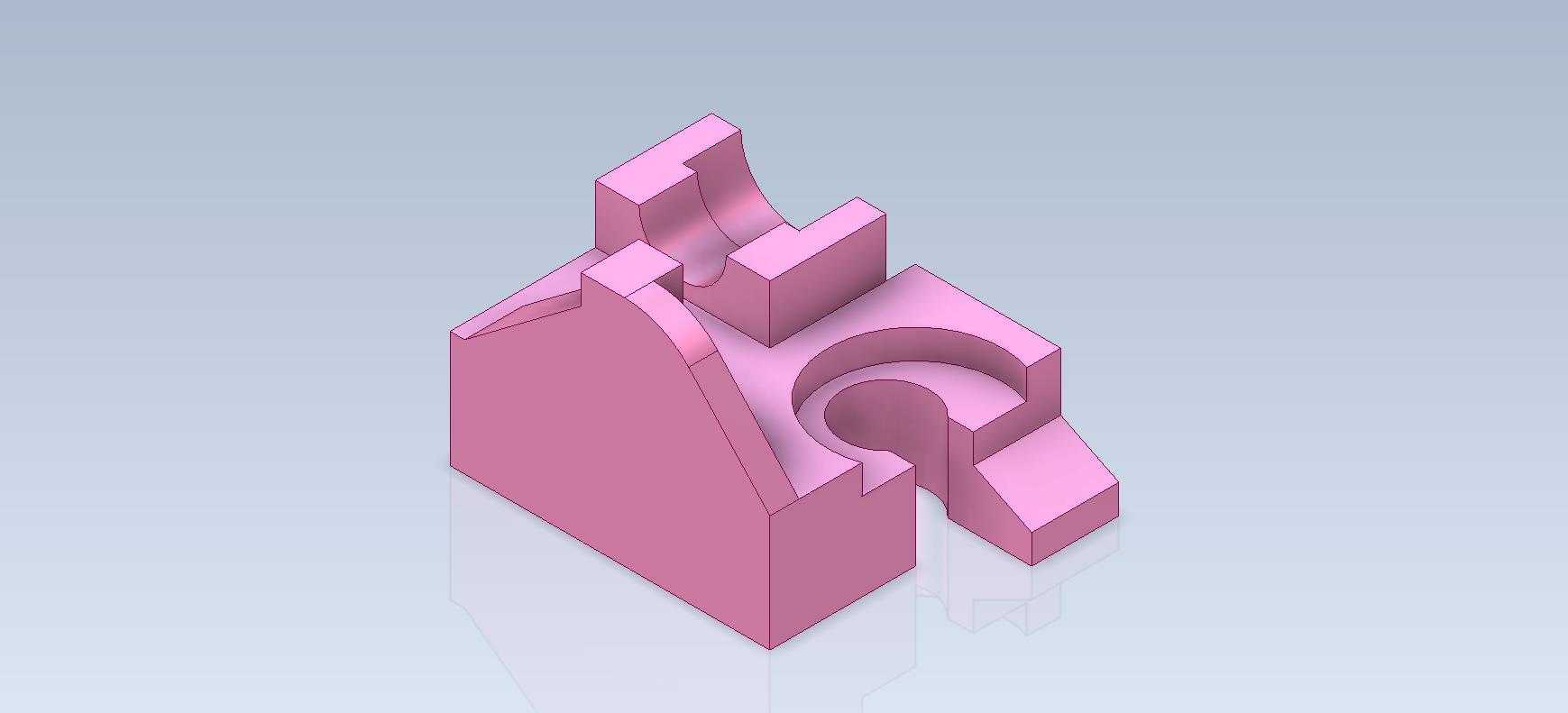

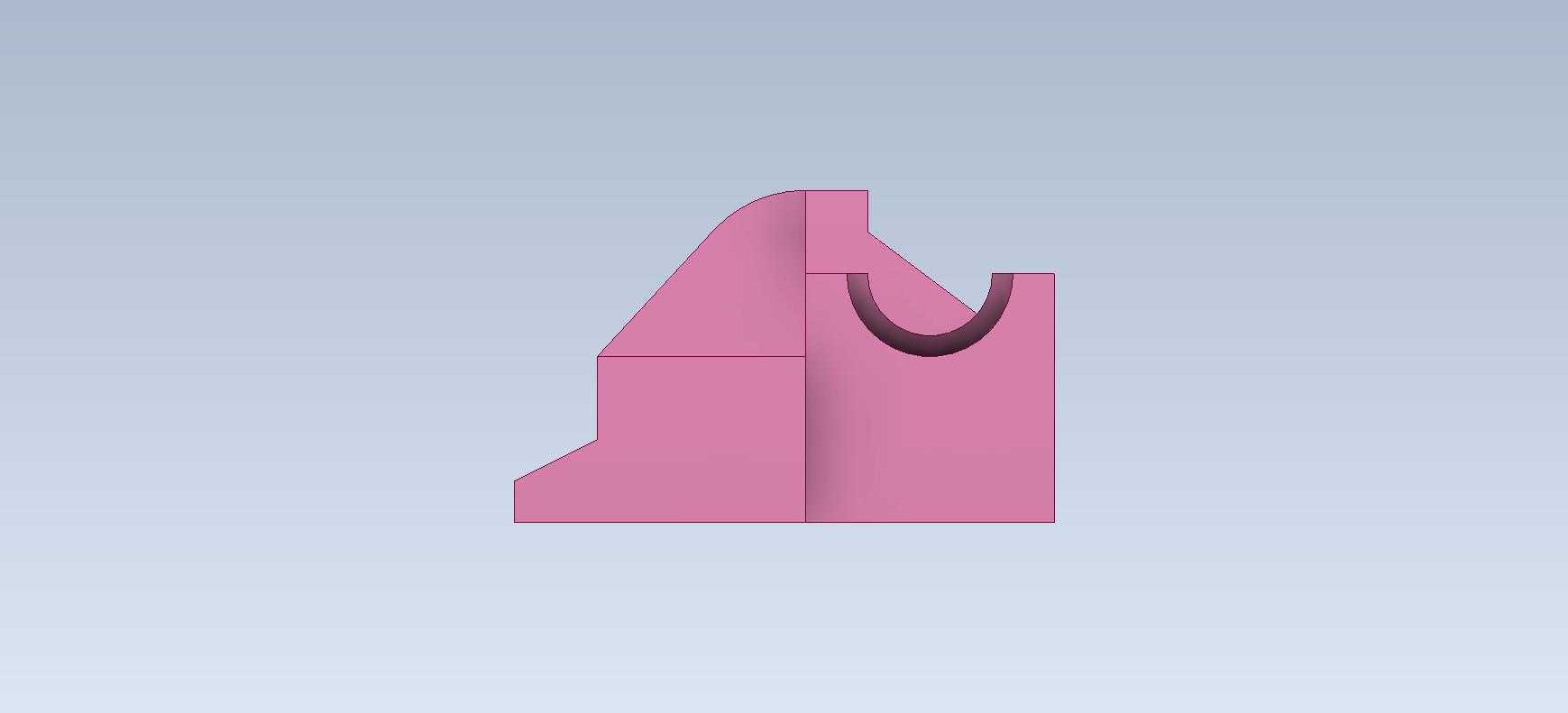

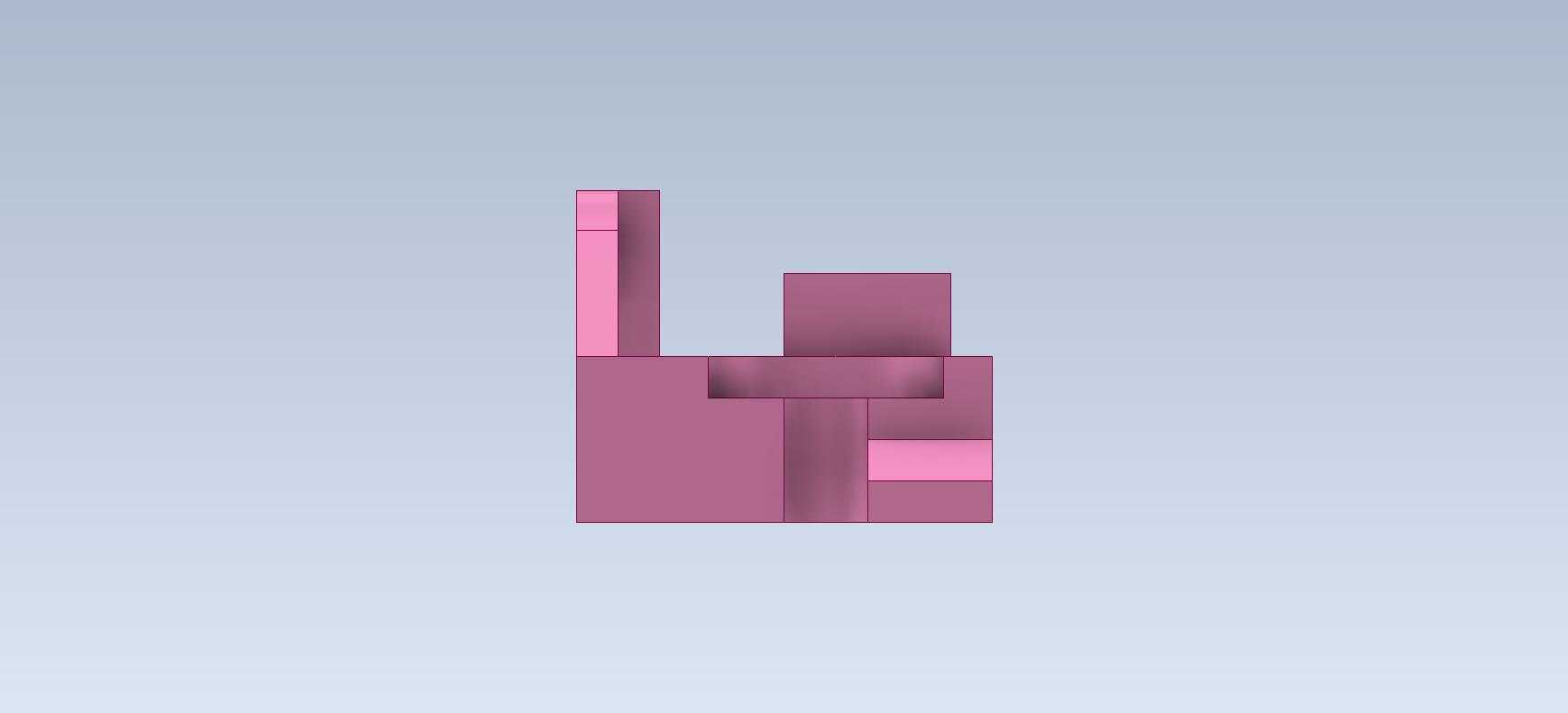

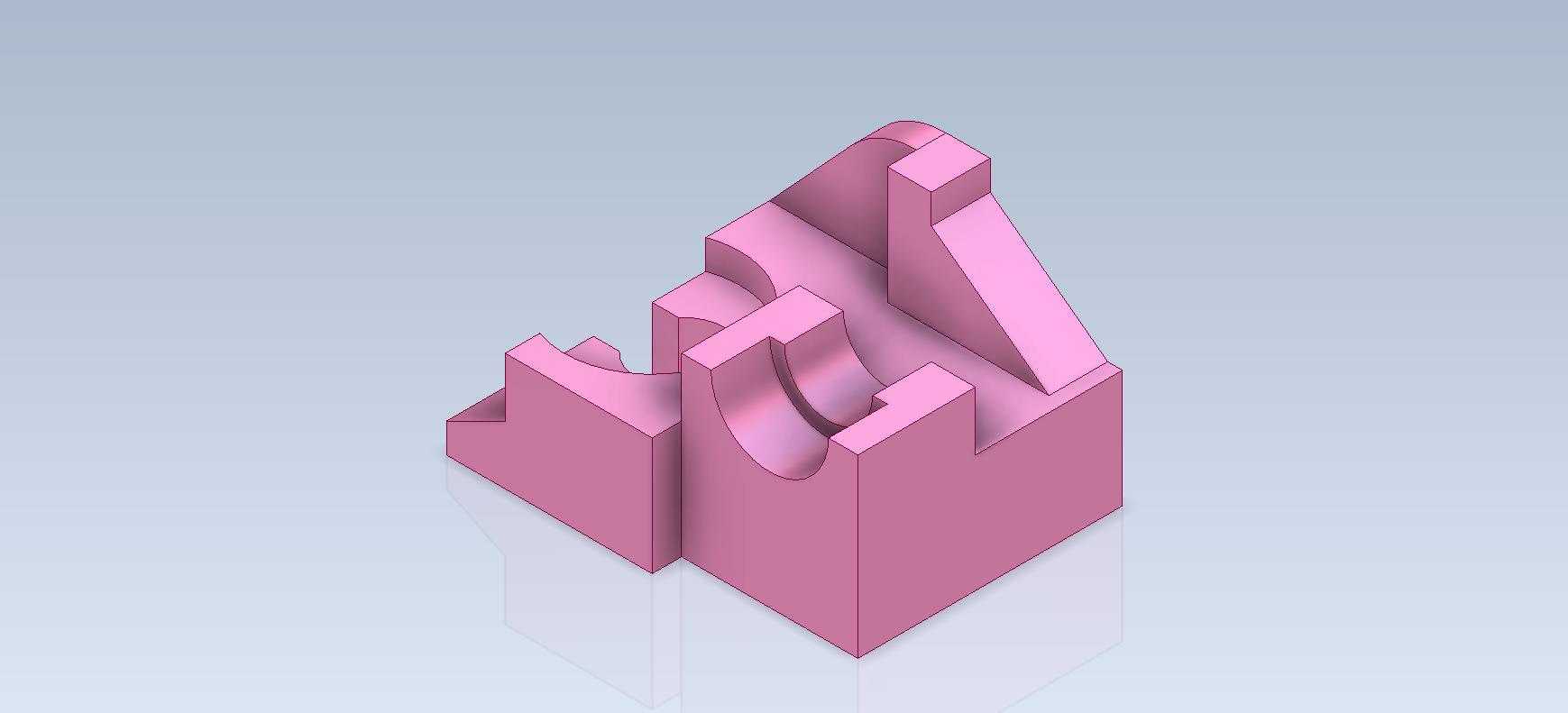

这类多特征组合的实体结构,常被用作三维建模入门阶段的实操练习载体,也可作为小型工装夹具的定位基体原型,在非标自动化设备的零散工位定位、小型检测工装的承载台场景中都能找到适配的应用位置。从结构本身来看,实体上集成了斜面定位、半圆弧卡槽、凸台卡位、缺口避让这几类机械结构里最常见的特征,每一处特征的尺寸边界都对应实际装配场景里的配合需求:斜切面的角度设置参考了工件导向导入的常用倾角,能够让待装配零件顺着斜面滑入定位位置,减少人工对位的调整时间;半圆弧卡槽的曲率半径适配常规直径的圆轴类零件,装配时可以直接将轴件卡入槽内,不需要额外设计压块就能实现径向的初步限位;侧面的方形凸台对应装配基座上的凹槽位,安装时凸台嵌入凹槽就能限制整个块体的水平窜动,不需要额外打过多定位销就能完成初步固定;底部伸出的小凸块是防呆设计,反向安装时凸块会被基座的挡边顶住,从根源上避免装反的问题。
设计这类结构的时候,首先要明确各个特征的优先级:定位用的卡槽和凸台属于核心配合特征,尺寸公差需要严格控制在IT7级范围内,建模时要优先绘制这部分的草图,保证基准统一,所有特征都以块体的底面和相邻的两个垂直侧面作为设计基准,避免基准转换带来的尺寸误差。斜面的角度不需要做过高的精度要求,只要角度偏差在±1°范围内就不影响导向功能,建模时可以在核心特征完成后再添加,后续如果需要调整导向角度,直接修改斜面的拉伸参数即可,不会影响核心配合位的尺寸。缺口位置是避让位,用来避开装配位置附近突出的螺丝头或者传感器探头,尺寸只需要比待避让的零件大2-3mm即可,不需要做过高的精度要求,留足安装间隙就满足使用需求。
从安装边界来看,整个块体的外形是近似立方体的结构,长宽高尺寸比例控制在3:2:2左右,安装时只需要在基座上预留出对应大小的方形沉台,沉台深度比块体的定位凸台高度大0.1mm,就能保证块体放入后不会出现翘边的问题。块体上没有设计多余的安装孔,实际使用时可以根据现场的固定需求,在平面的空余位置加工沉头孔,用内六角螺丝直接固定在基座上,也可以在侧面加工螺纹孔,用紧定螺钉从侧面顶紧固定,适配不同的安装场景。
这类结构虽然看起来简单,但涵盖了机械设计里最基础的特征设计逻辑,不管是用来练习三维建模的草图绘制、拉伸、切除、倒角这些基础命令,还是用来做小型工装的快速原型验证,都有很强的实用性。建模过程中需要注意各个特征之间的衔接位置不能出现零厚度的几何错误,圆弧和直面的相交位置要做微小的倒角处理,避免实际加工时出现应力集中的问题,也能去除加工后的锐边,防止装配时划伤操作人员。实际生产中这类零件一般用尼龙或者铝合金加工,尼龙材质的可以用来做轻量化的定位工装,不会刮伤待装配的工件表面,铝合金材质的强度更高,可以用在有一定负载的定位场景中,根据使用场景的不同选择对应的材料即可,结构本身不需要做额外的修改就能适配两种材料的加工要求。
