辐条式传动滚轮结构三维数模

　　这类辐条式轮体结构，常应用在需要兼顾轻量化与结构强度的传动、行走场景中，区别于实心轮的厚重设计，辐条排布的结构能在保证轮体径向承载能力的前提下，大幅降低自身转动惯量，减少动力传输过程中的无效能耗。从实际工程应用来看，这类轮体既可以作为小型输送设备的从动行走轮，也可适配在低载荷传动机构中作为动力传递的滚轮部件，部分对自重有严格要求的便携移动设备、小型工装移动架上，也能见到同结构轮体的应用。

　　设计这类轮体时，首先要明确安装边界的约束条件：轮体中心的轮毂部分需要预留与传动轴配合的安装位，配合面的公差选择要结合实际传动需求确定，若为键连接传动，还需在轮毂内壁加工对应规格的键槽，保证扭矩传递过程中不会出现打滑、松脱的问题。轮缘部分的宽度与直径比例，需要匹配实际接触的轨道或接触面宽度，避免运行过程中出现轮体跑偏、脱轨的情况，轮缘外侧通常会做小尺寸的倒角处理，既可以消除加工锐边带来的安全隐患，也能在轮体安装对位时起到导向作用。

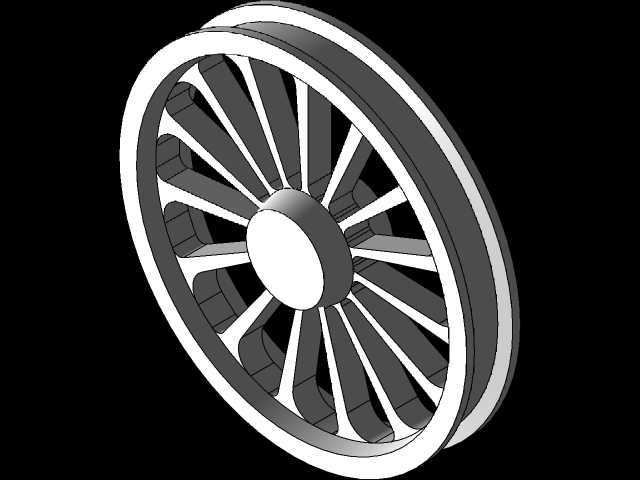

　　辐条的排布设计是这类轮体的核心，图中采用的是等角度均匀分布的直辐条结构，每根辐条的截面形状做了圆弧过渡处理，避免应力集中在辐条与轮毂、轮缘的连接位置。在做结构受力校核时，需要重点验证辐条根部的弯曲应力与剪切应力，尤其是轮体承受偏载的工况下，单根辐条的受力会出现峰值，设计时要预留足够的安全系数，避免长期交变载荷下出现辐条断裂的问题。辐条数量的选择也需要结合实际载荷确定，数量过少会导致单根辐条载荷过大，数量过多则会增加加工成本、提升轮体自重，这类中等尺寸的辐条轮，选择12到16根辐条是兼顾性能与成本的常用方案。

　　从安装适配的角度来看，这类轮体的轴向尺寸需要严格控制，轮毂部分的轴向长度要与安装座的宽度匹配，保证轮体安装后不会出现轴向窜动，若需要在轮体两侧加装轴承，还要在轮毂两端预留轴承安装位，配合轴承挡圈实现轴承的轴向固定。轮体的材质选择通常根据使用场景确定，常规工况下采用工程塑料或铝合金材质即可满足需求，若应用在重载、有磨损冲击的场景，则需要选用钢材制作，同时在轮缘表面做淬火处理，提升表面耐磨性能，延长轮体的使用寿命。

　　实际建模过程中，这类轮体的结构可以通过旋转凸台做出基础的轮毂与轮缘轮廓，再通过拉伸或扫描做出单根辐条的结构，之后通过圆周阵列完成所有辐条的排布，最后对所有连接位置做圆角过渡处理，消除尖锐的棱角。建模时需要注意各部分的壁厚均匀性，尤其是辐条与轮毂、轮缘的连接位置，要避免出现壁厚突变，防止后续加工或注塑过程中出现缩痕、应力集中的问题。对于有装配需求的场景，还要在建模时提前预留好紧固件的安装孔位，保证后续装配时各部件的对位精度，减少现场配做的工作量。

　　这类辐条轮在实际运行过程中，还要考虑动平衡的问题，尤其是转速较高的应用场景，辐条的均匀排布是保证动平衡的基础，加工完成后还需要做简单的动平衡校正，避免高速转动时出现振动、噪音过大的问题。轮缘的圆柱度公差也需要严格控制，保证轮体转动时的径向跳动量在允许范围内，避免运行过程中出现卡顿、传动不平稳的情况。
