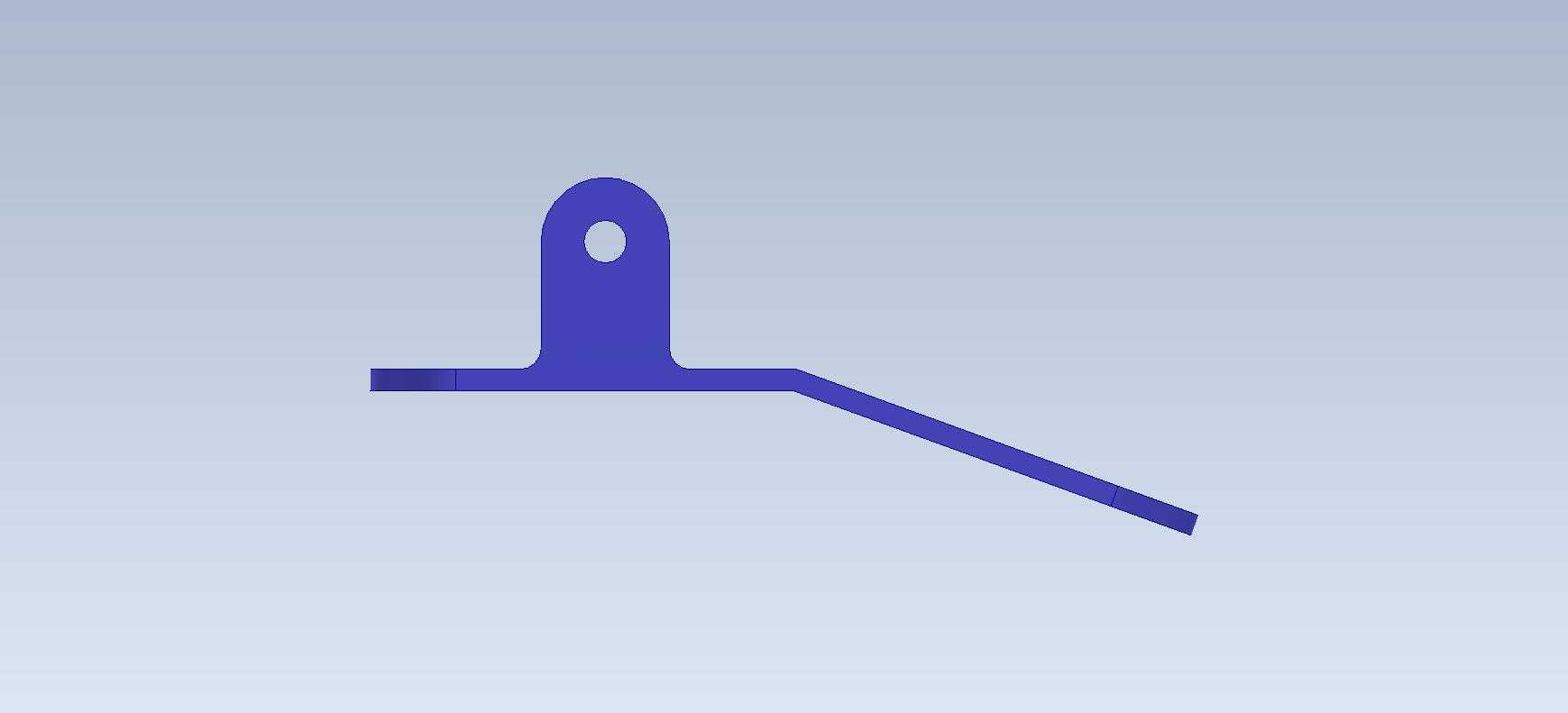

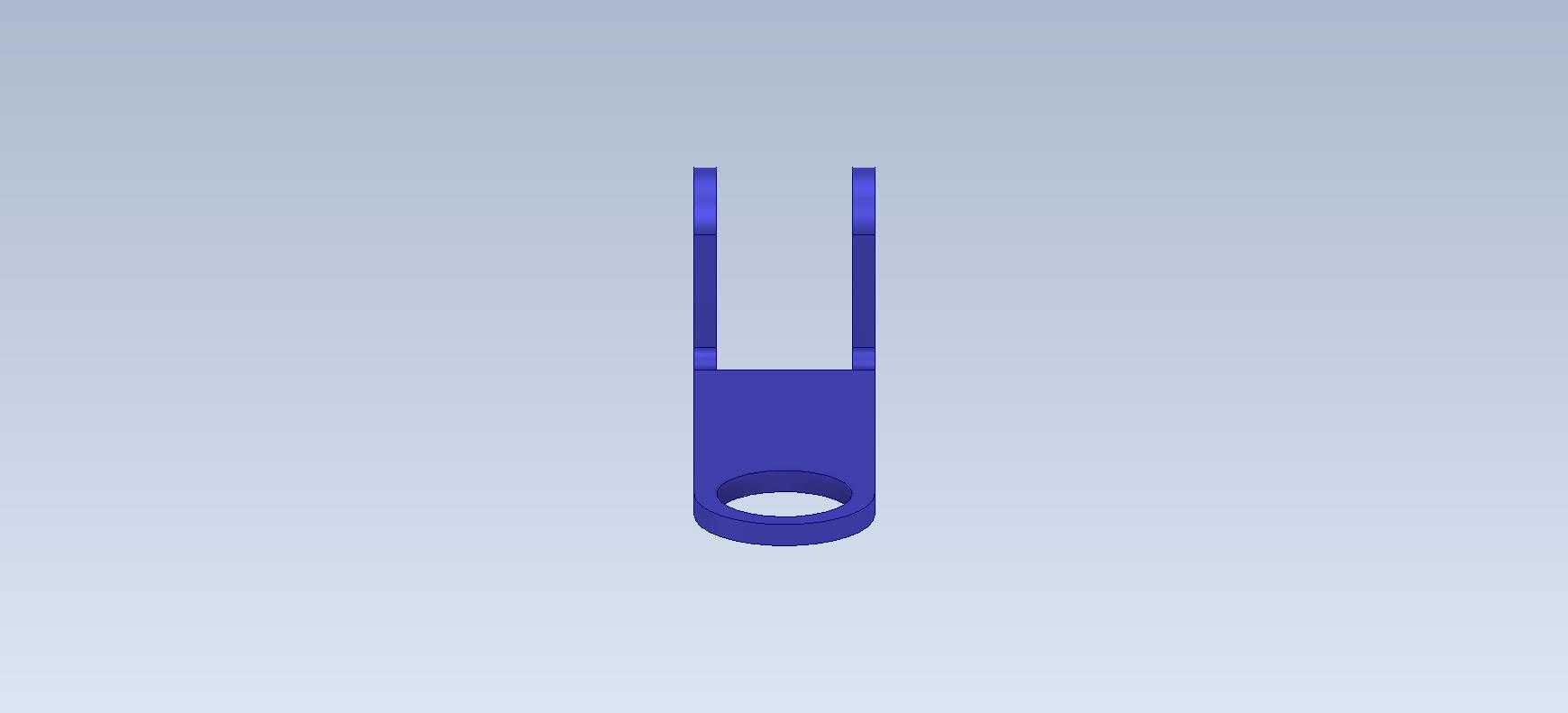

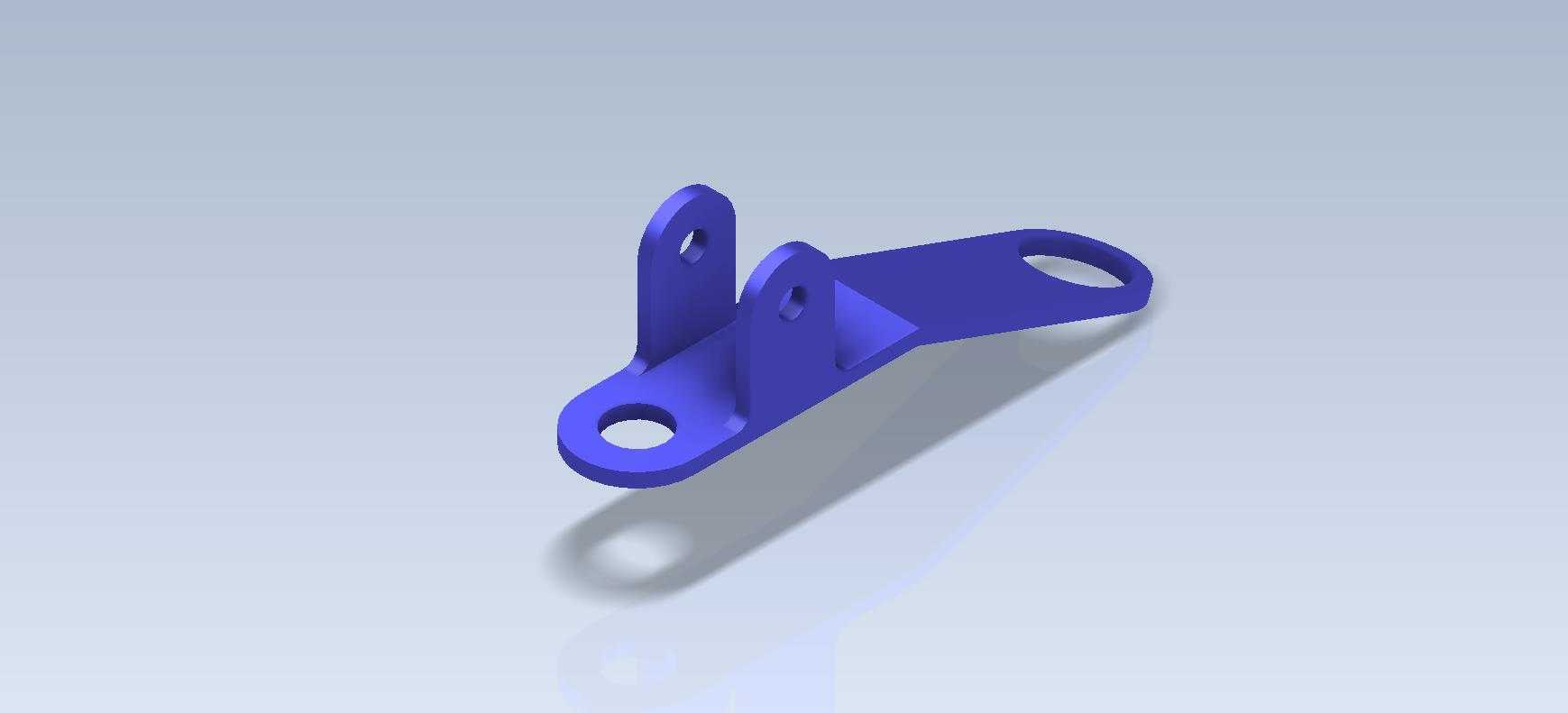

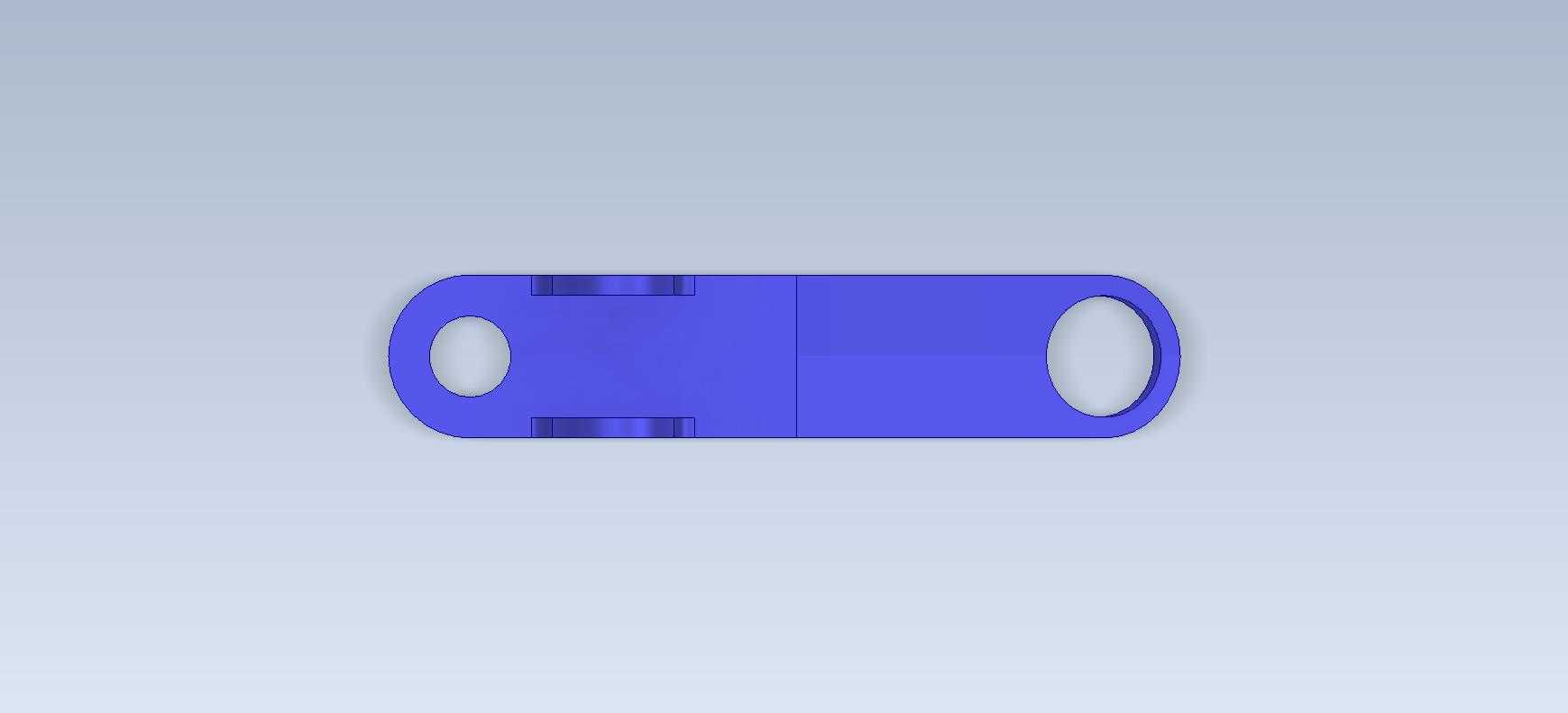

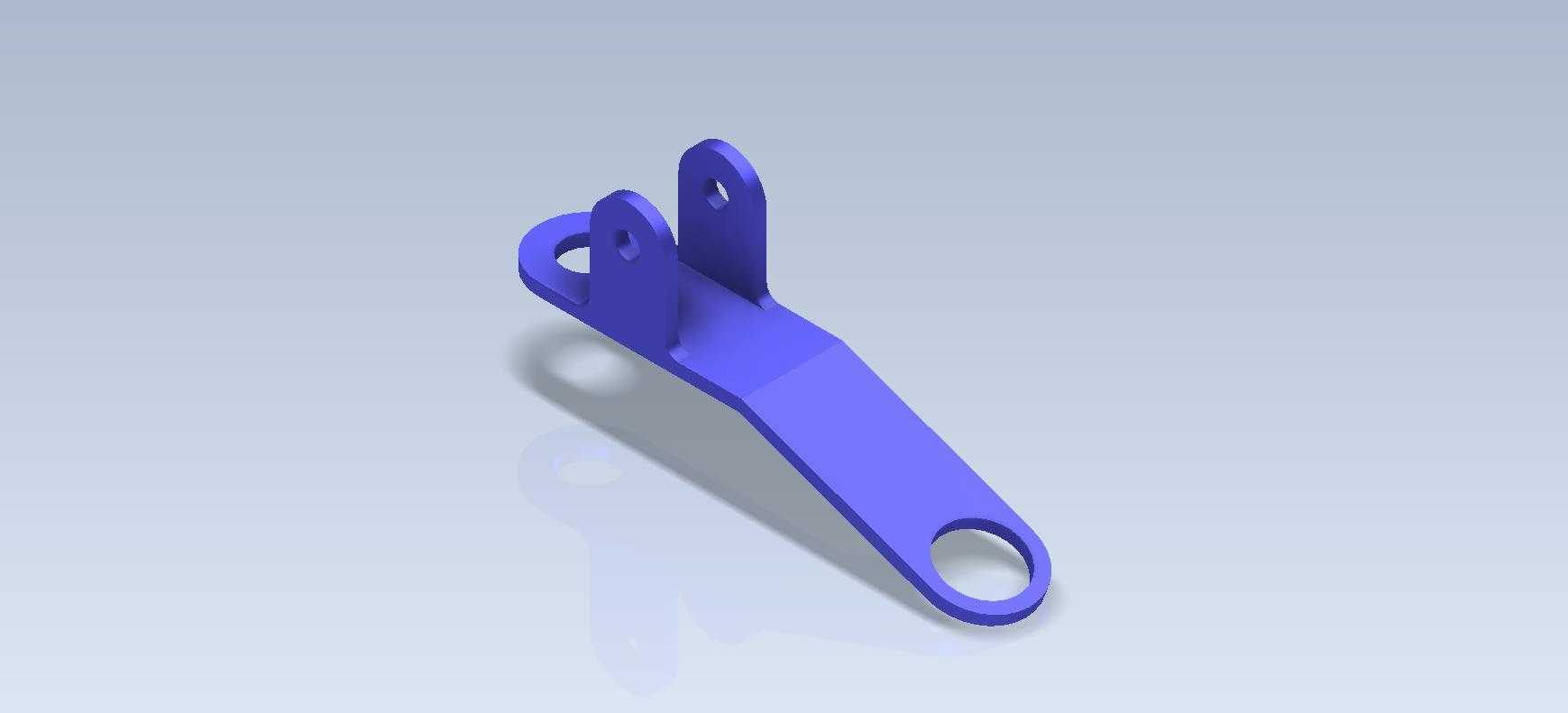

该铰接式连接臂属于机械传动系统中的典型受力连杆构件,在轻工自动化输送线、小型工装夹具、非标自动化设备的连杆传动机构中应用广泛,主要承担动力传递、运动轨迹约束、部件间铰接联动的功能,可将驱动端的旋转运动或直线往复运动转化为执行端的预设动作,常见于气动摆台配套联动结构、料仓挡料机构、小型压力机的手动压合连杆组等场景。从结构设计逻辑来看,该零件采用一体化铣削成型思路,主体为等厚薄板延伸结构,一端设置同轴双铰接耳板,耳板上预留同轴光孔,用于穿装铰接销轴,双耳板的设计可有效提升铰接部位的抗侧向倾覆能力,避免单耳结构在交变载荷下出现耳板变形、销轴窜动的问题;另一端设置单环铰接孔,用于和执行端构件铰接,中间臂身采用平滑过渡的变截面设计,在保证整体抗弯、抗扭强度的前提下,尽可能去除非受力区域的材料,降低零件自身重量,减少运动过程中的惯性负载。
从安装边界来看,双铰接耳端的两耳板间距需匹配配套铰接支座的厚度,预留0.1-0.2mm的装配间隙,保证铰接转动时无卡滞,耳板上的铰接孔公差带取H7,适配标准圆柱销轴的过渡配合需求,避免间隙过大导致传动过程中出现回程误差;单环端的铰接孔同样采用H7公差,孔口处做0.5mm的C1倒角处理,既方便销轴装配导入,也可去除机加工产生的锐边毛刺,避免装配时划伤操作人员或配套零件表面。臂身的厚度尺寸根据额定传动载荷核算,在常规100N·m的传动扭矩工况下,臂身厚度取6mm即可满足抗弯强度要求,若应用于载荷更大的冲压联动场景,可对应调整臂身厚度至8-10mm,同时加大铰接孔的直径以匹配更高强度的销轴。

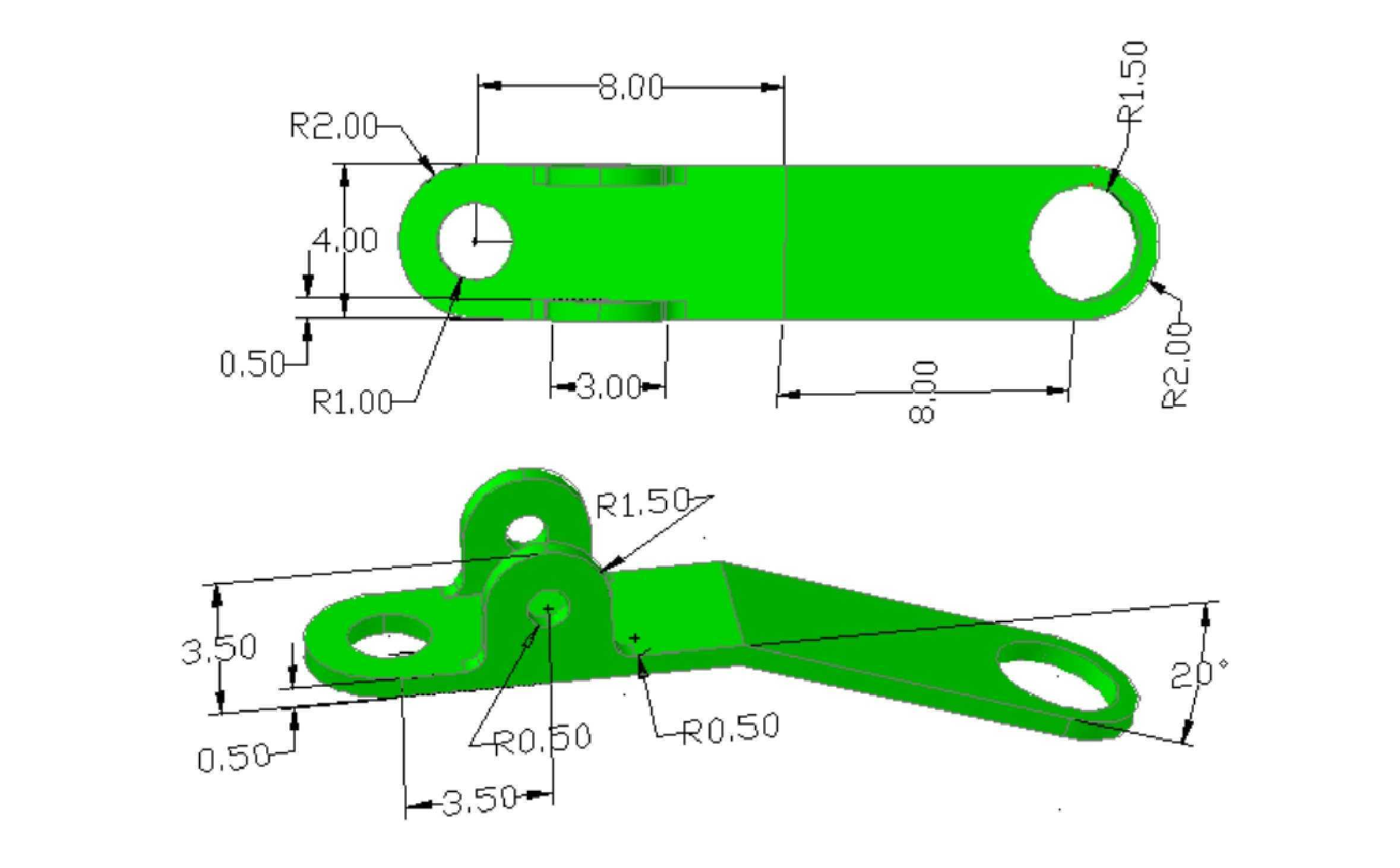

设计过程中需重点关注三个铰接孔的中心距尺寸,该尺寸直接决定传动机构的运动行程与摆角范围,中心距公差需控制在±0.05mm以内,避免因尺寸偏差导致执行端动作不到位、机构运动干涉的问题;臂身与两端铰接部位的过渡处采用R3-R5的圆角过渡,避免直角过渡产生的应力集中,提升零件在交变载荷下的疲劳寿命,防止长期运行过程中过渡位置出现裂纹断裂。零件表面做蓝锌钝化或阳极氧化处理,根据应用场景的防腐需求选择对应表面处理工艺,常规车间工况下采用喷塑处理即可满足防锈需求,若应用于有腐蚀性介质的化工生产场景,则需采用304不锈钢材质加工,表面做电解抛光处理提升抗腐蚀能力。
在三维建模过程中,需先绘制臂身的中心轨迹线,确定三个铰接孔的中心位置后,再依次拉伸生成耳板、臂身、单环结构,对所有锐边做倒圆角处理,同时预留装配间隙的仿真验证空间,在装配环境下模拟整个运动行程,确认臂身在最大摆角位置时与周边支座、驱动件无结构干涉,铰接部位的转动无卡滞点,保证零件加工完成后可直接装配使用,无需二次修配。
