弯臂式铰接安装支座结构设计

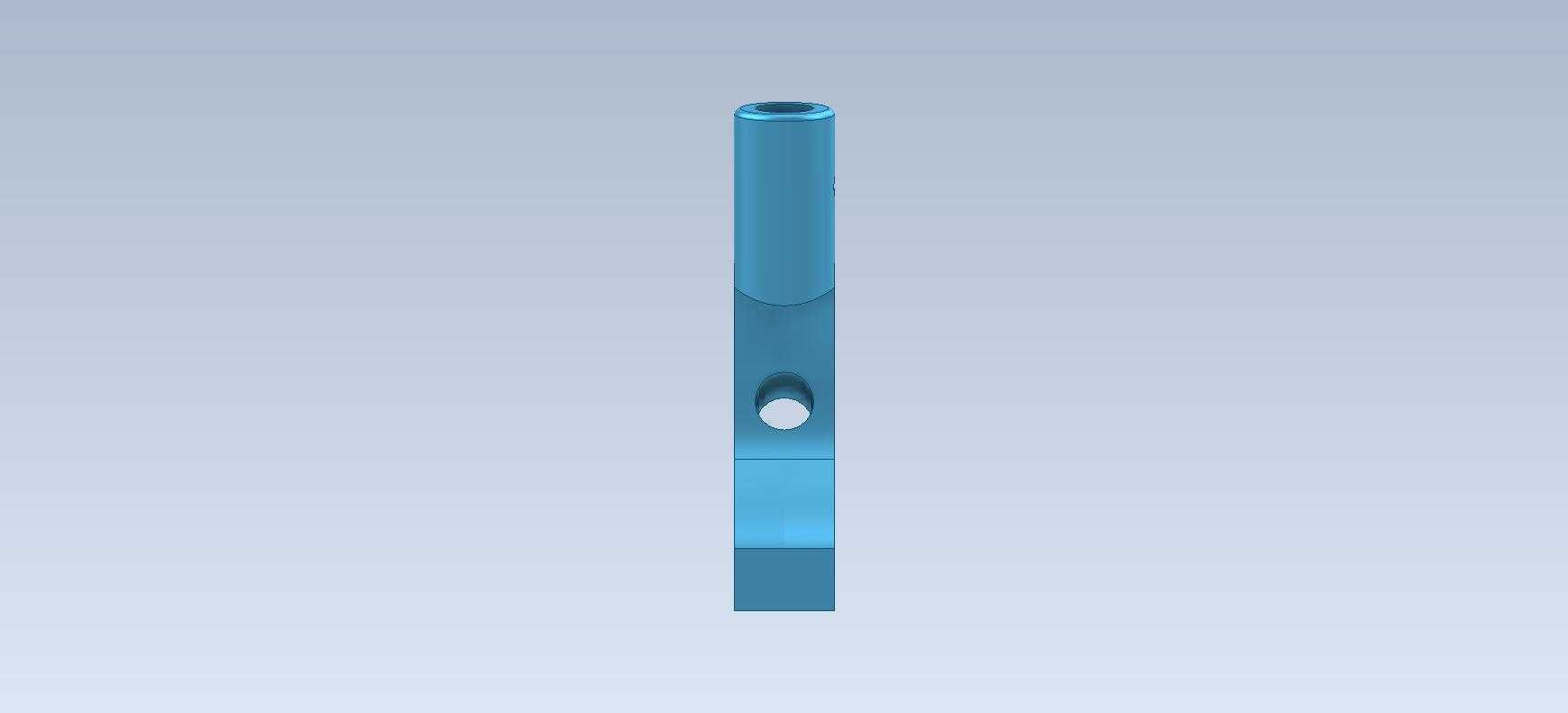

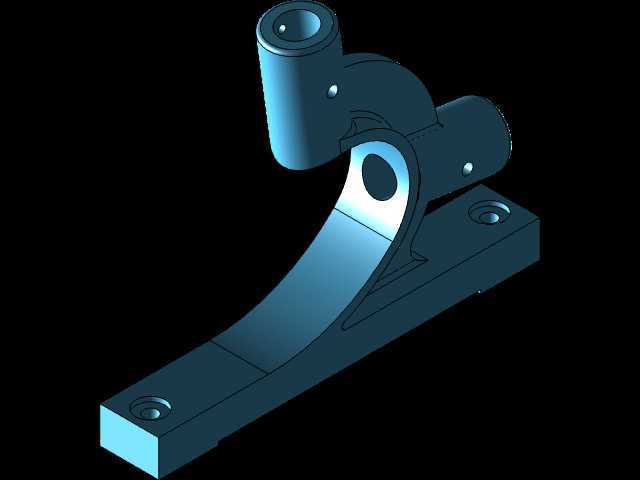

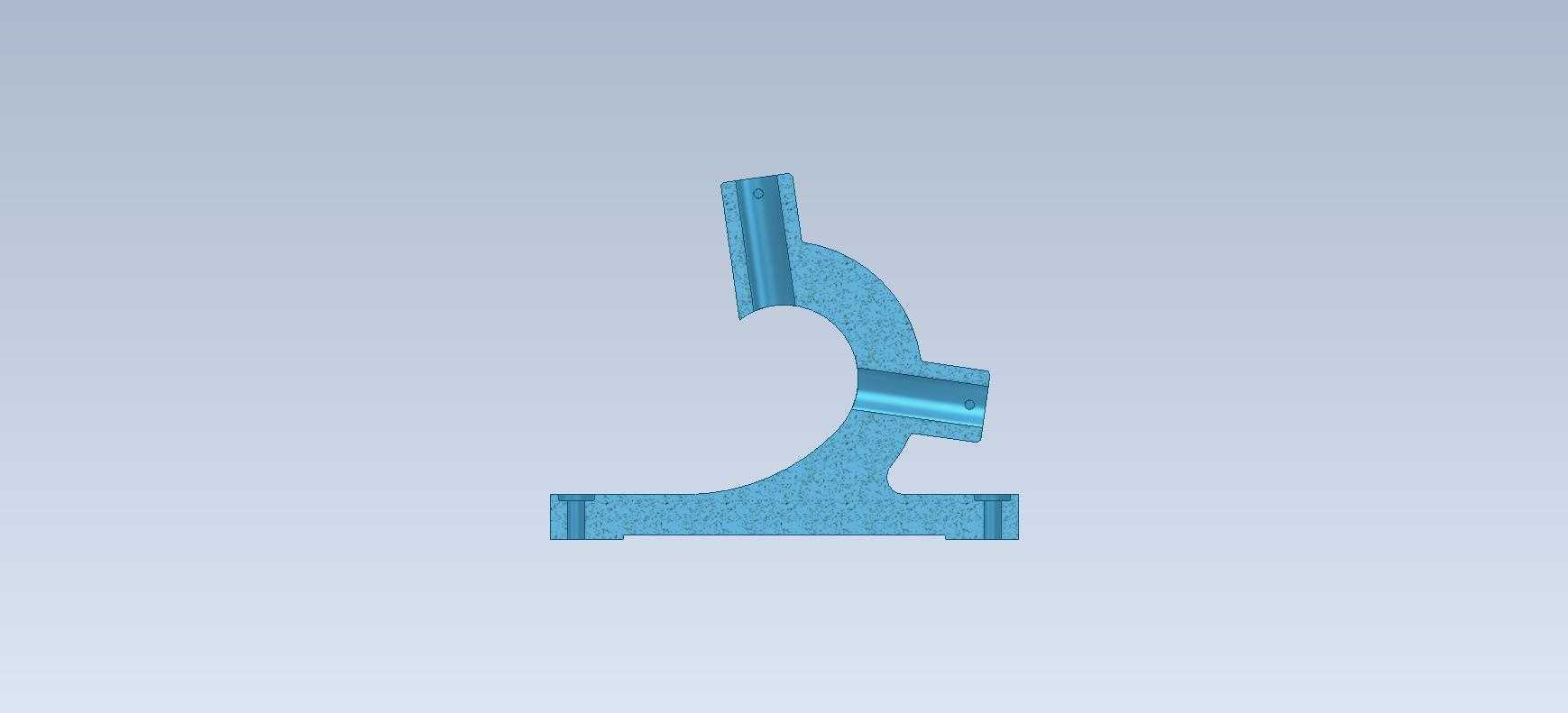

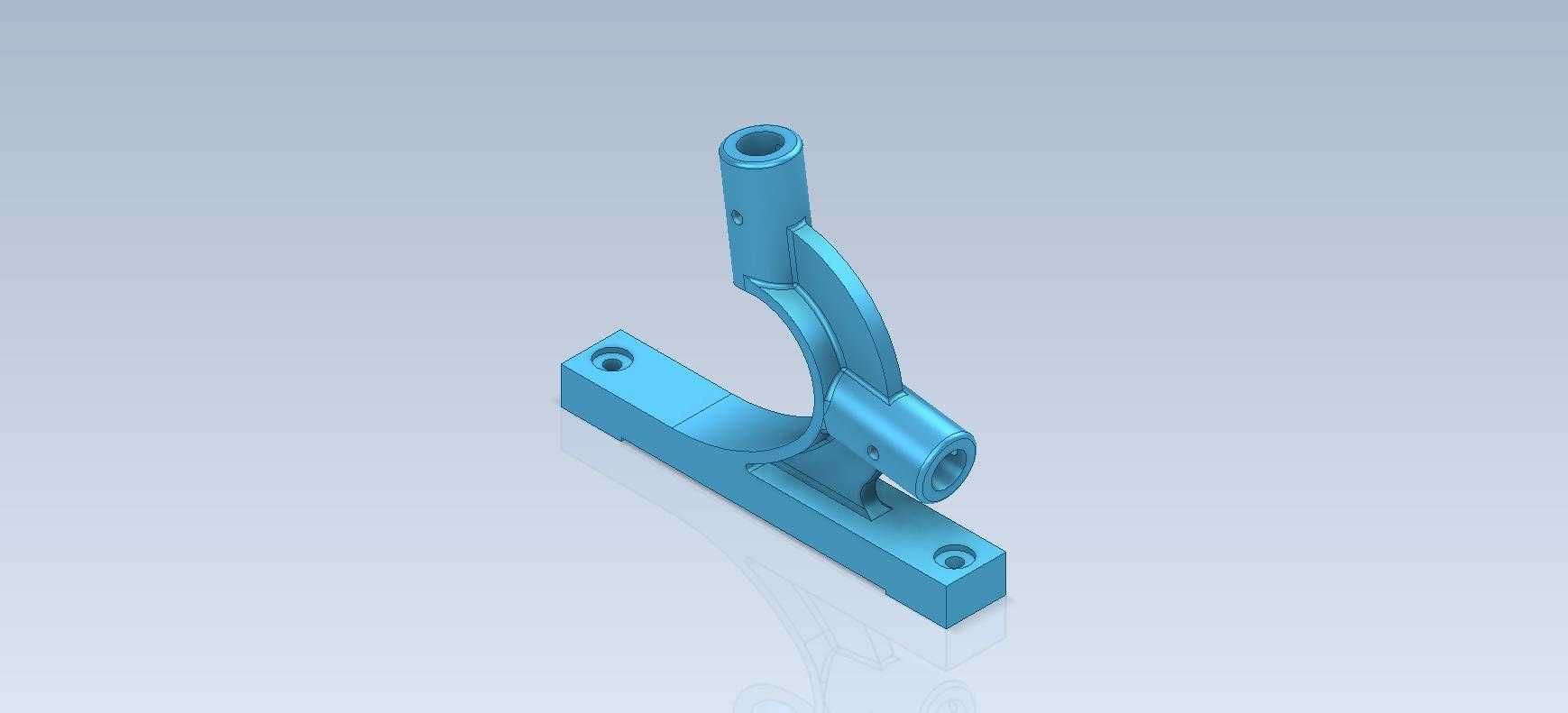

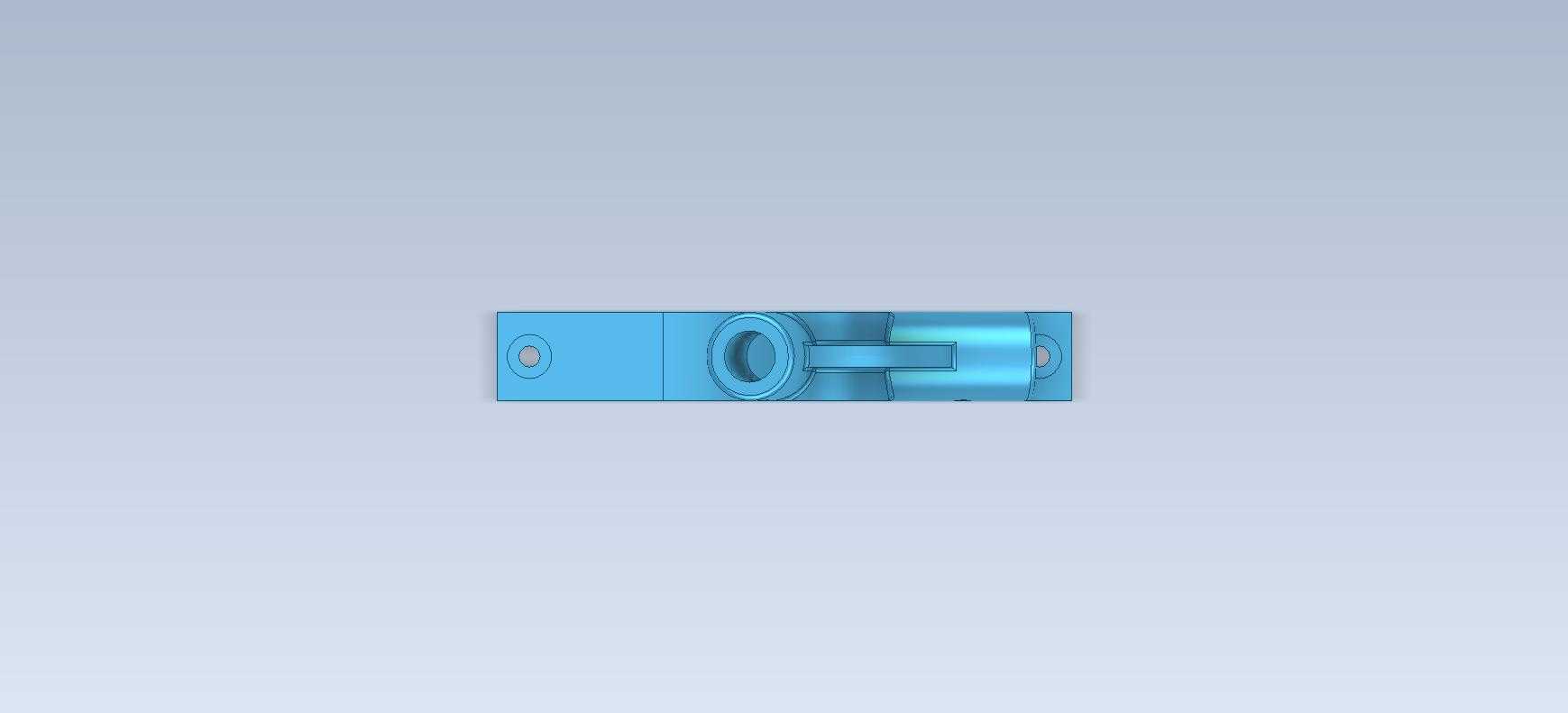

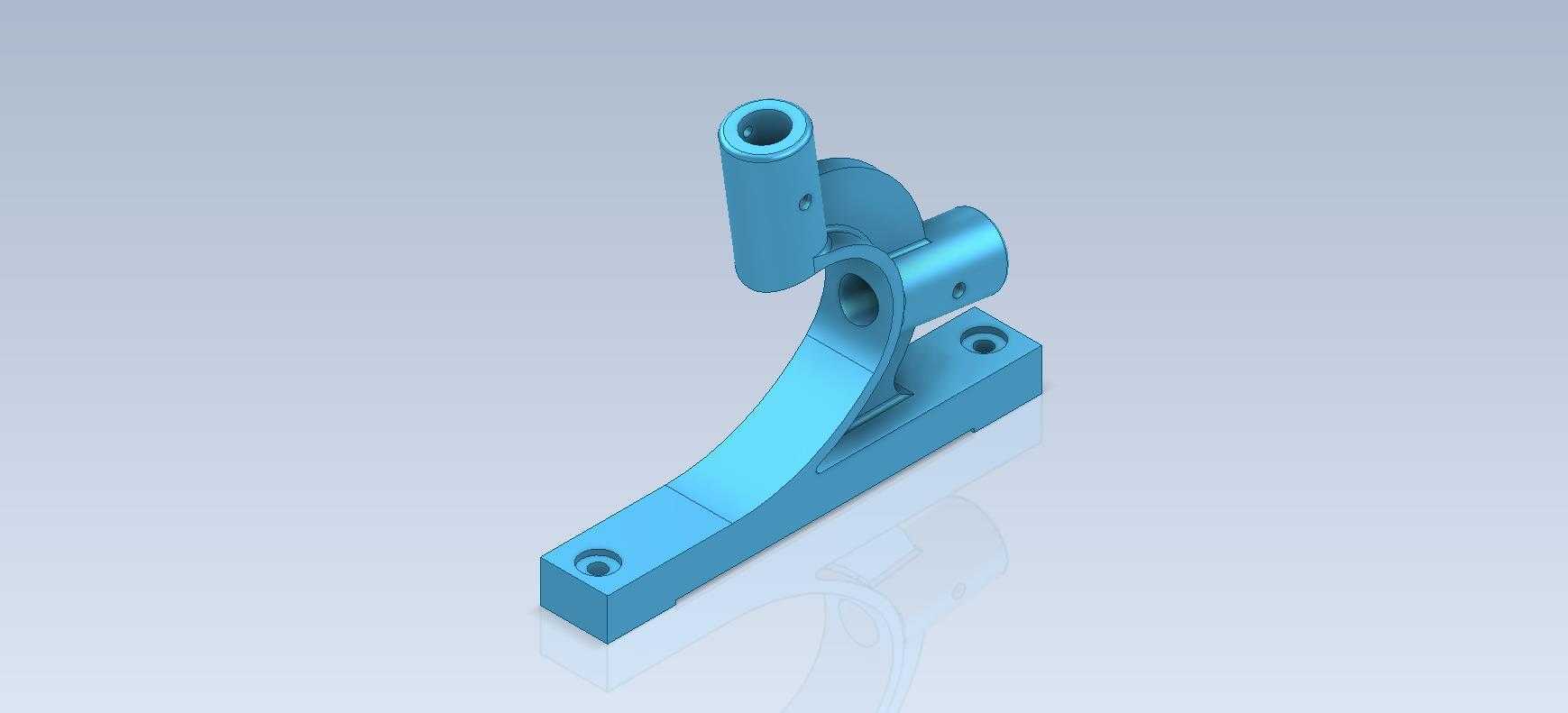

　　这类弯臂式铰接支座在轻工自动化输送线、小型工装夹具的定位模块里应用十分广泛，日常做设备改造时经常会碰到需要定制这类小支撑件的场景，它的核心作用是为摆动类执行件提供稳定的铰接支撑点，同时通过自身的弯臂结构避让设备内部的管线、相邻运动部件，避免机构运行时出现干涉。从结构功能上看，底部的矩形安装座开有两个沉头安装孔，安装时可以通过内六角螺栓直接固定在设备的安装基板或者铝型材框架上，沉孔设计能够保证螺栓头完全沉入座体内部，不会突出平面刮擦周边运动的零件，也能让安装面完全贴合基准面，减少安装后的累积误差。

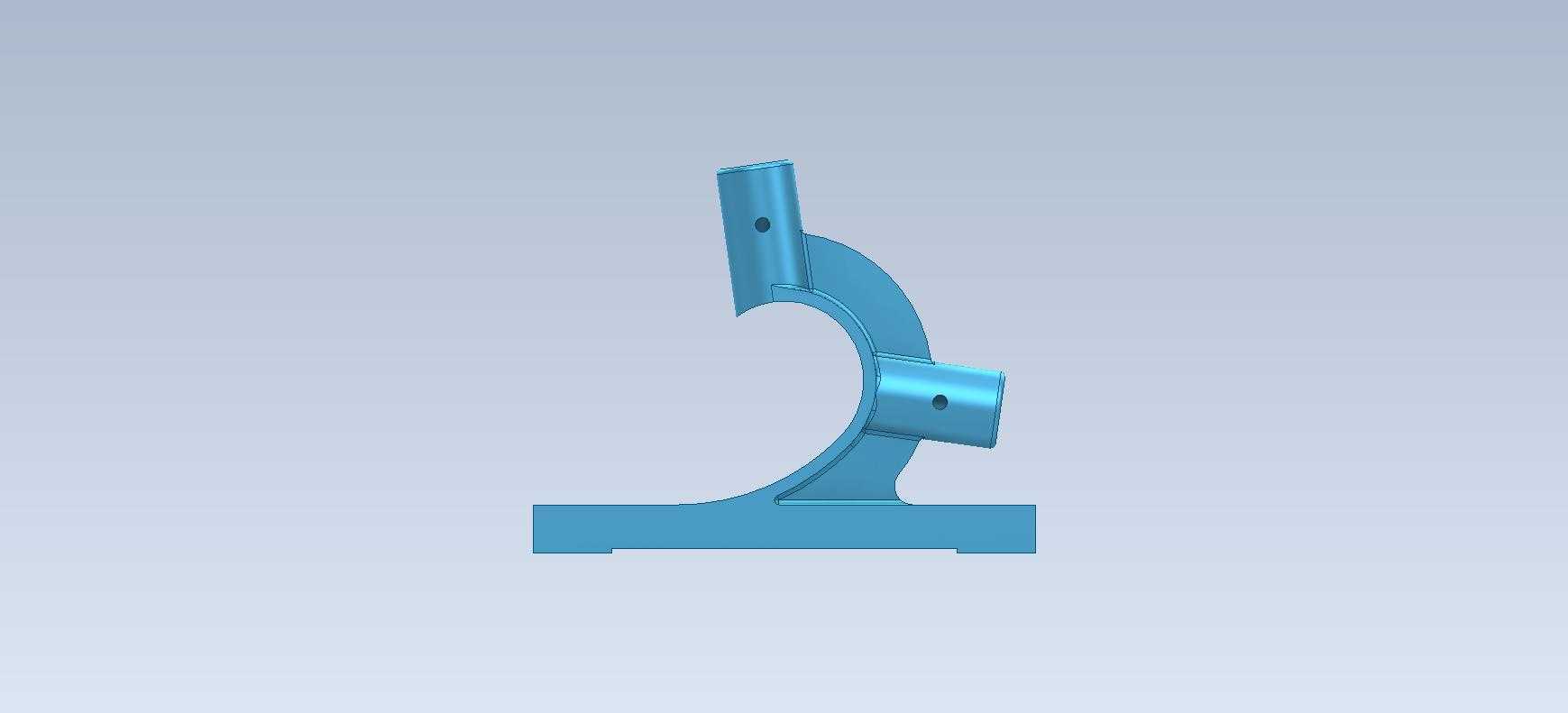

　　中间的弯臂段做了等厚度的圆弧过渡，没有出现直角突变的结构，一方面是为了优化受力路径，当上部铰接孔承受径向载荷的时候，应力可以顺着圆弧过渡面均匀分散到底部安装座，不会在转角位置出现应力集中导致零件断裂，另一方面圆弧过渡的外形也能减少零件在运动过程中对周边线缆、气管的剐蹭，在一些需要频繁摆动的工位上，这种圆滑过渡的结构比直角折弯的支架安全性高很多。上部的两个铰接孔分别承担不同的功能，竖直方向的通孔是用来安装铰接销轴，连接需要做摆动动作的摆臂、压头或者检测元件安装板，孔的内壁设计有足够的配合长度，能够保证销轴安装后的同轴度，减少摆动过程中的径向窜动；侧面的横向螺纹孔是用来安装紧定螺钉，锁定销轴的轴向位置，防止设备长时间运行后销轴窜出导致机构脱落，这个细节在做高频摆动的机构时非常关键，很多新手设计时容易忽略紧定结构，往往设备运行没几天就出现销轴移位的故障。

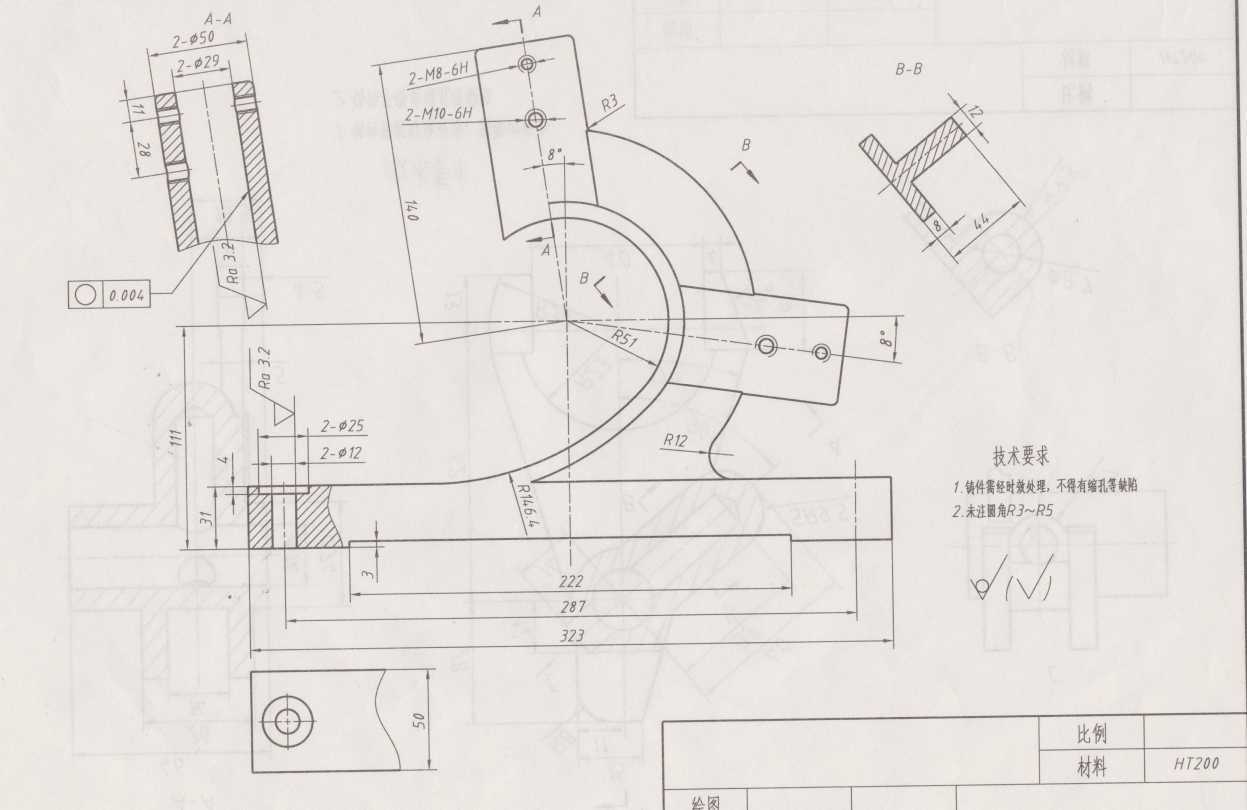

　　做这个零件的三维建模时，首先要确定安装基准，先绘制底部安装座的草图，把两个安装孔的中心距、安装座的长宽尺寸按照实际安装空间确定，要注意安装孔到座体边缘的距离不能小于螺栓直径的1.5倍，避免安装时螺栓拧紧导致座体边缘开裂。之后绘制弯臂的引导线，引导线的曲率要根据需要避让的空间来调整，不能一味追求大圆弧导致零件整体尺寸超出安装边界，弯臂的厚度要根据承受的载荷来核算，一般在轻载工装场景下，采用6061铝合金加工时，弯臂厚度取8-12mm就能满足强度要求，如果是用在有冲击载荷的工位，就要换成45号钢调质处理，厚度相应增加2-3mm。

　　上部的铰接凸台要保证足够的轴向长度，凸台的外径要比铰接孔直径大6mm以上，给紧定螺钉预留足够的螺纹啮合长度，避免紧定螺钉滑牙。实际选型使用时，要先核算上部铰接点的最大径向载荷，结合摆动频率确定零件的加工材质和表面处理方式，在无尘车间的自动化设备上，可以做阳极氧化处理提升表面耐磨性，在普通机加工工位的工装上，做喷塑或者发黑处理就能满足防锈要求。安装时要先把底部安装面的贴合度校验好，保证两个安装孔的连线和设备基准边平行，之后再穿入铰接销轴，拧紧紧定螺钉后要手动摆动连接的构件，检查整个行程范围内有没有和周边零件发生干涉，摆动过程有没有卡滞的情况，如果出现卡滞就要检查铰接孔的同轴度，以及弯臂的外形有没有和运动件发生刮擦。这类零件虽然结构不算复杂，但是在小型自动化设备里的使用频率很高，设计时往往需要根据实际的安装空间调整弯臂的角度、铰接孔的高度，没有完全统一的标准尺寸，所以掌握这类支撑件的设计逻辑，能在做设备改型、工装定制时大幅提高设计效率，减少后期现场调试的整改工作量。
