电源变压器用基座结构三维建模练习作品

在电源类电子设备的结构设计环节，这类基座类零件往往是连接磁芯、绕组与外部安装面的核心承载部件，日常做基础建模练习时，这类带多特征组合的零件非常适合锻炼特征命令的综合运用能力。从实际应用场景来看，这类结构多适配小功率工频电源变压器的内部安装，常见于小型工控电源模块、桌面式适配器的内部结构中，承担绕组骨架定位、外接引脚固定、整机装配卡接的多重作用，不需要额外做复杂的抗震加强设计，但对特征之间的位置公差、安装面的平面度有基础要求，避免装配后出现骨架偏移、引脚对位不准的问题。

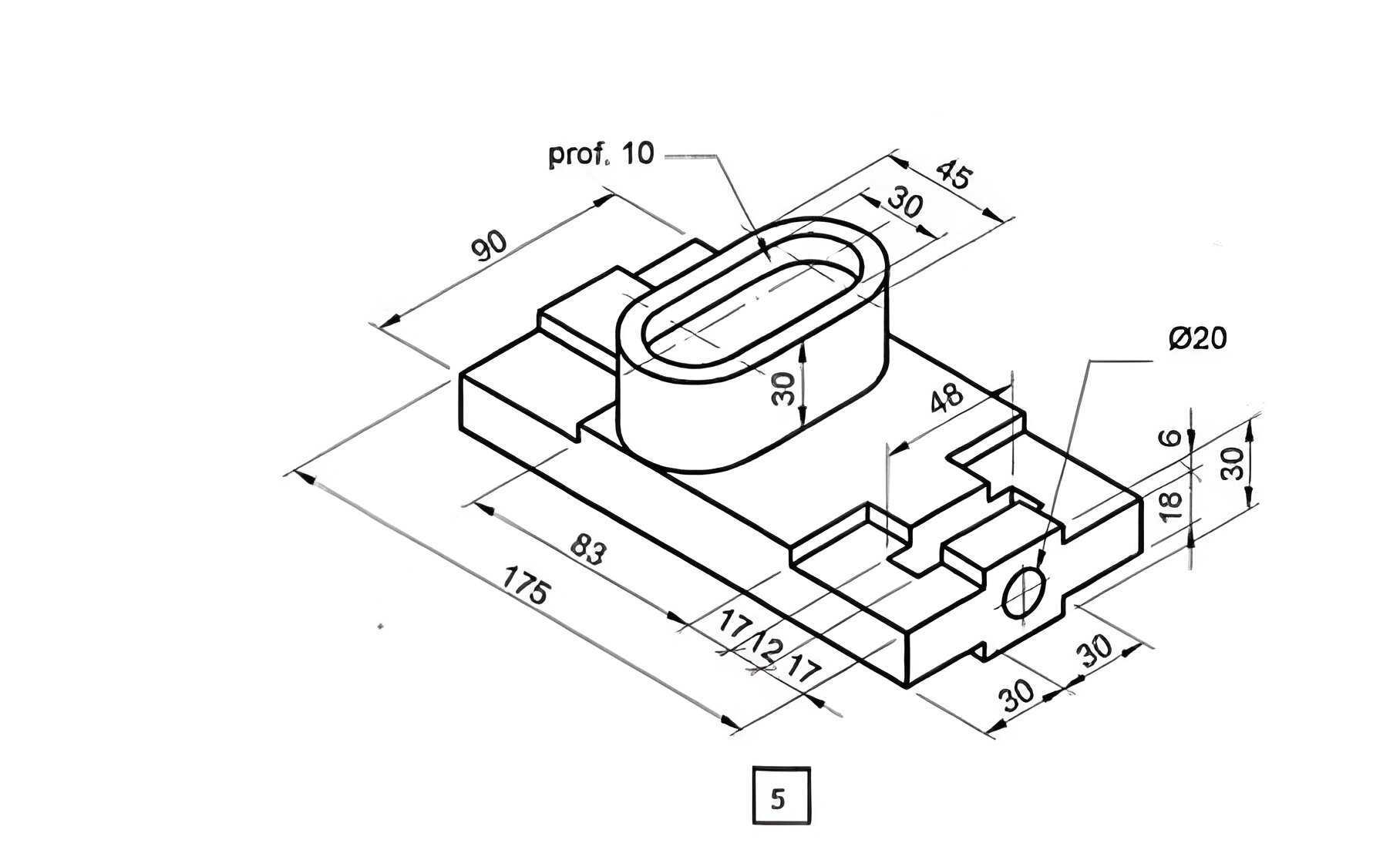

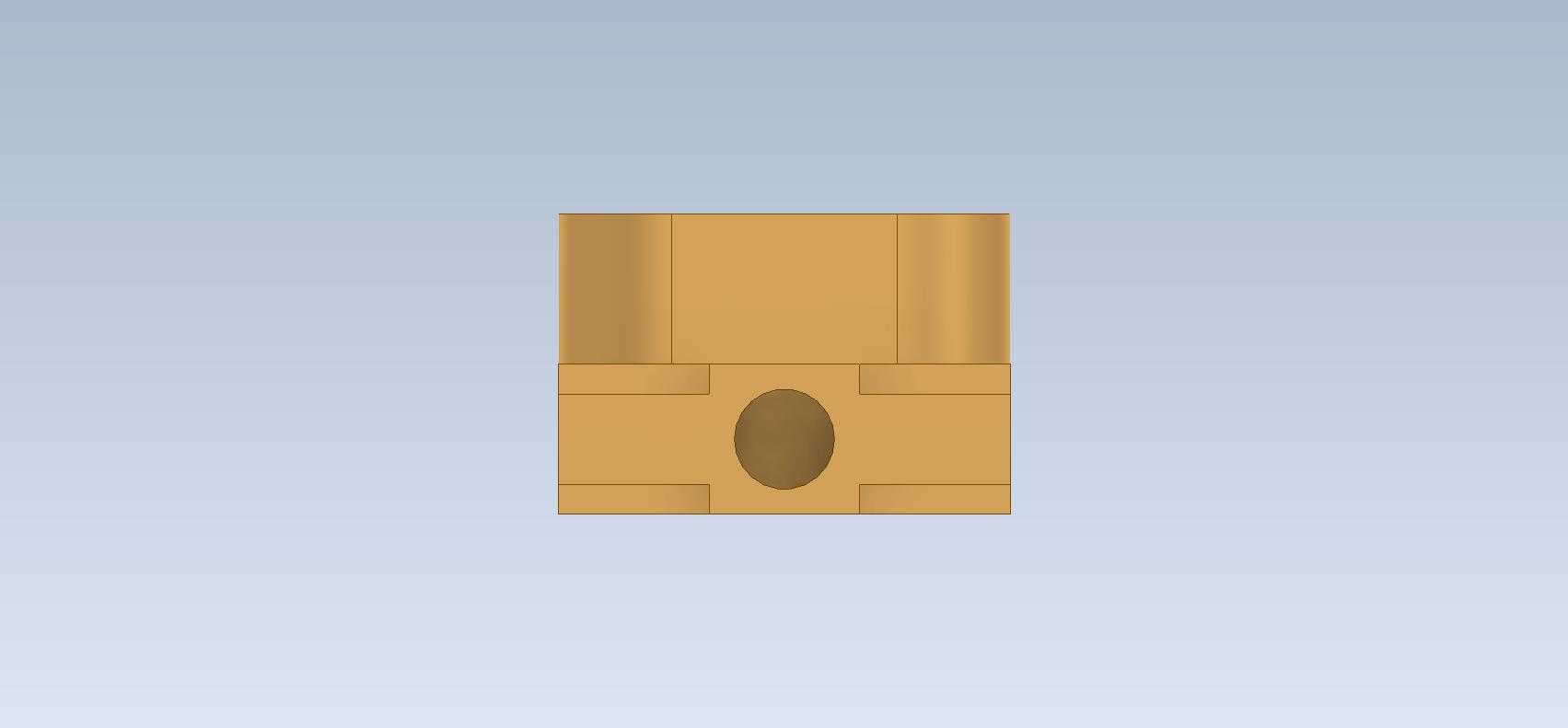

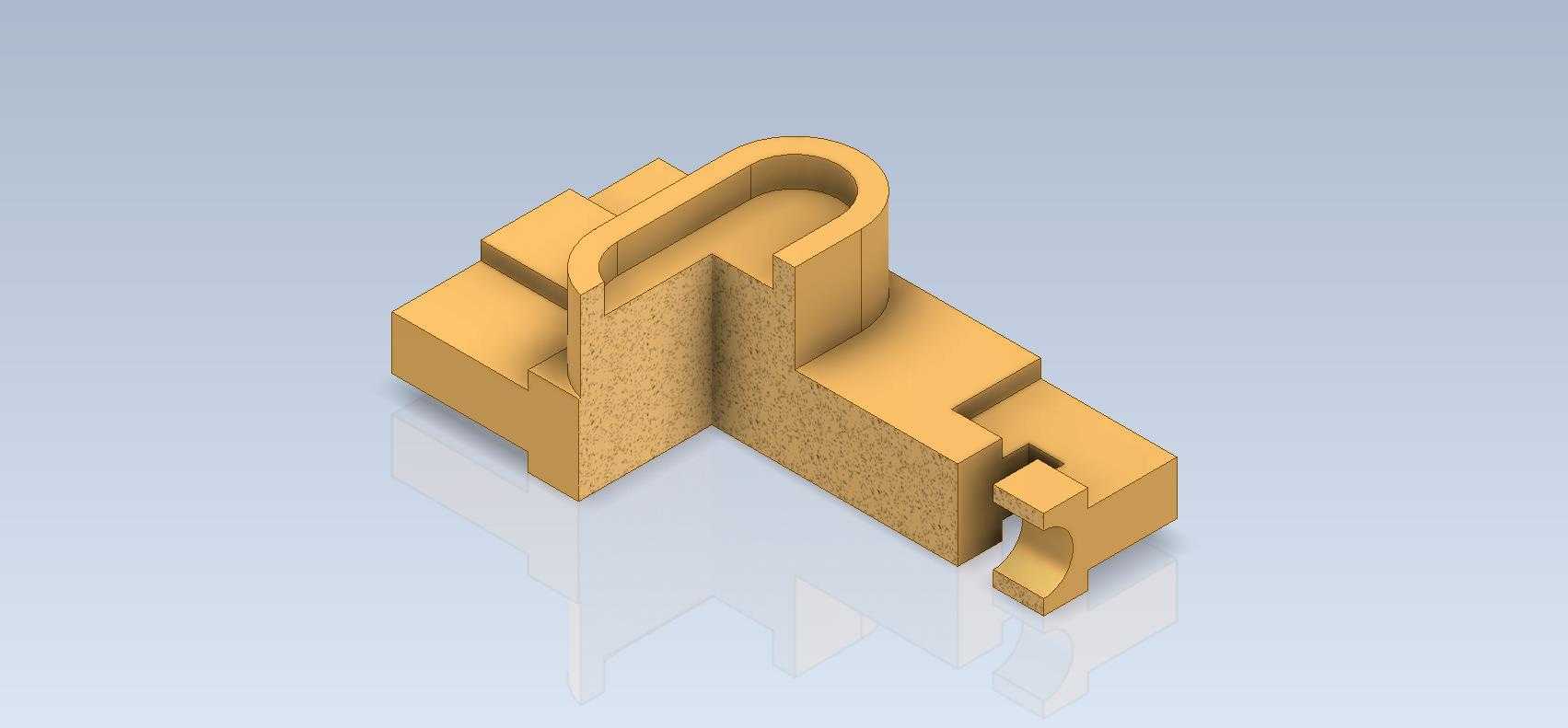

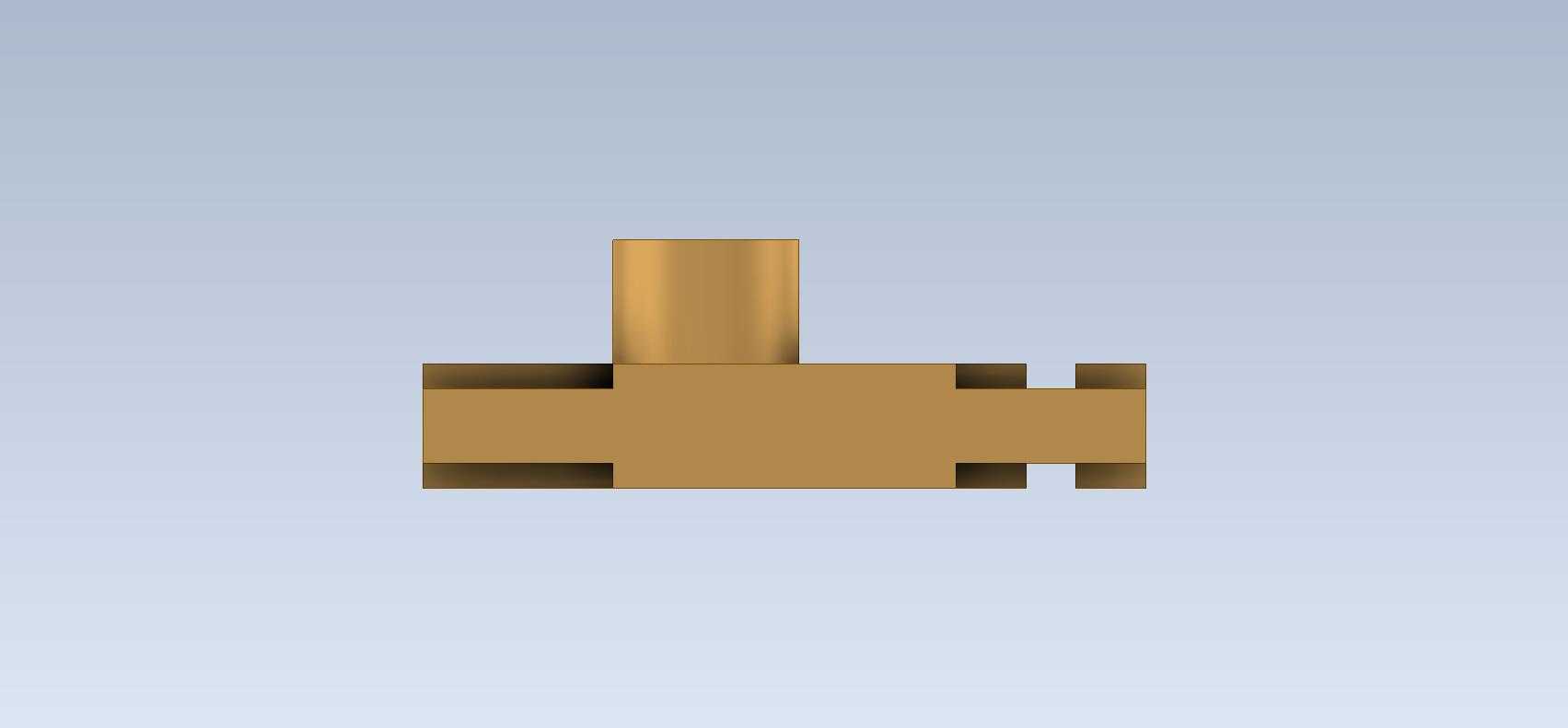

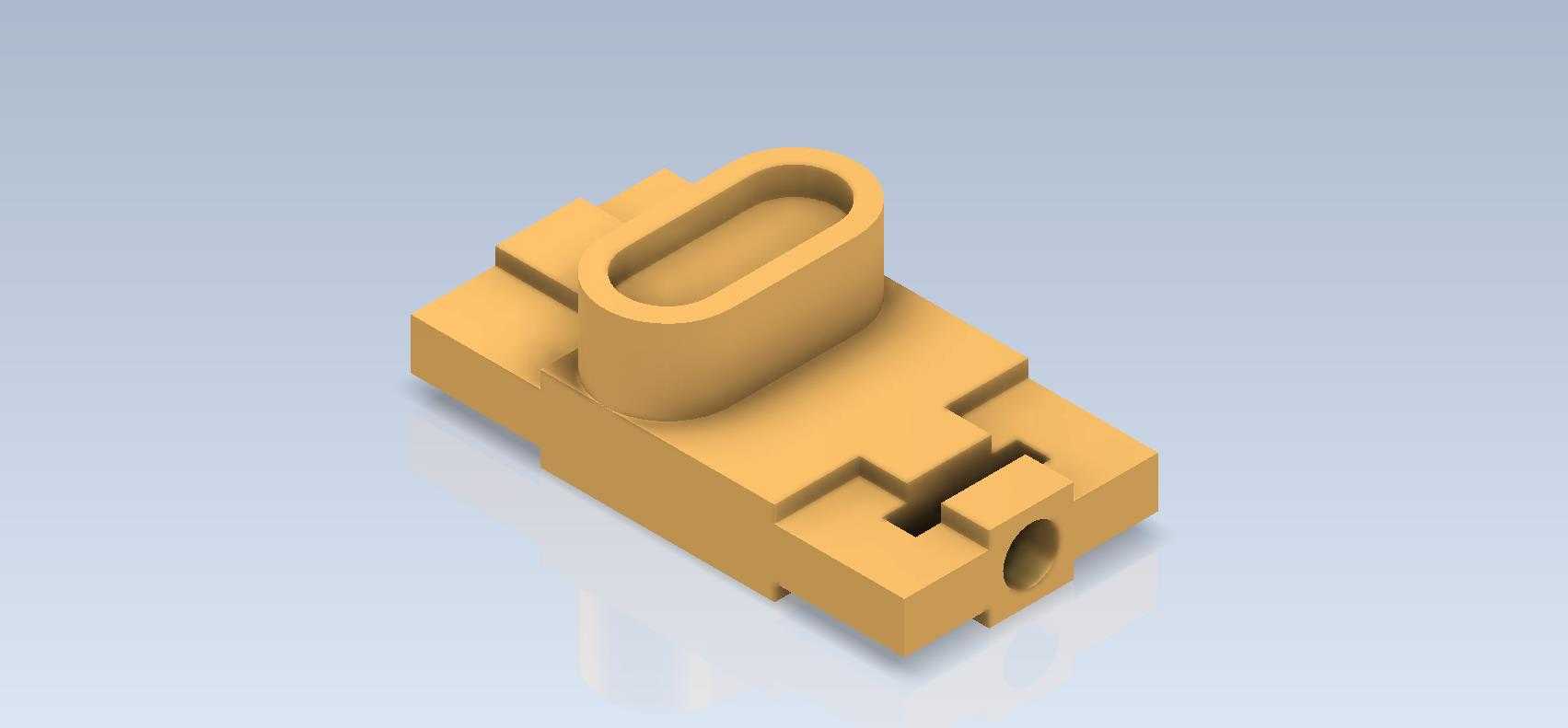

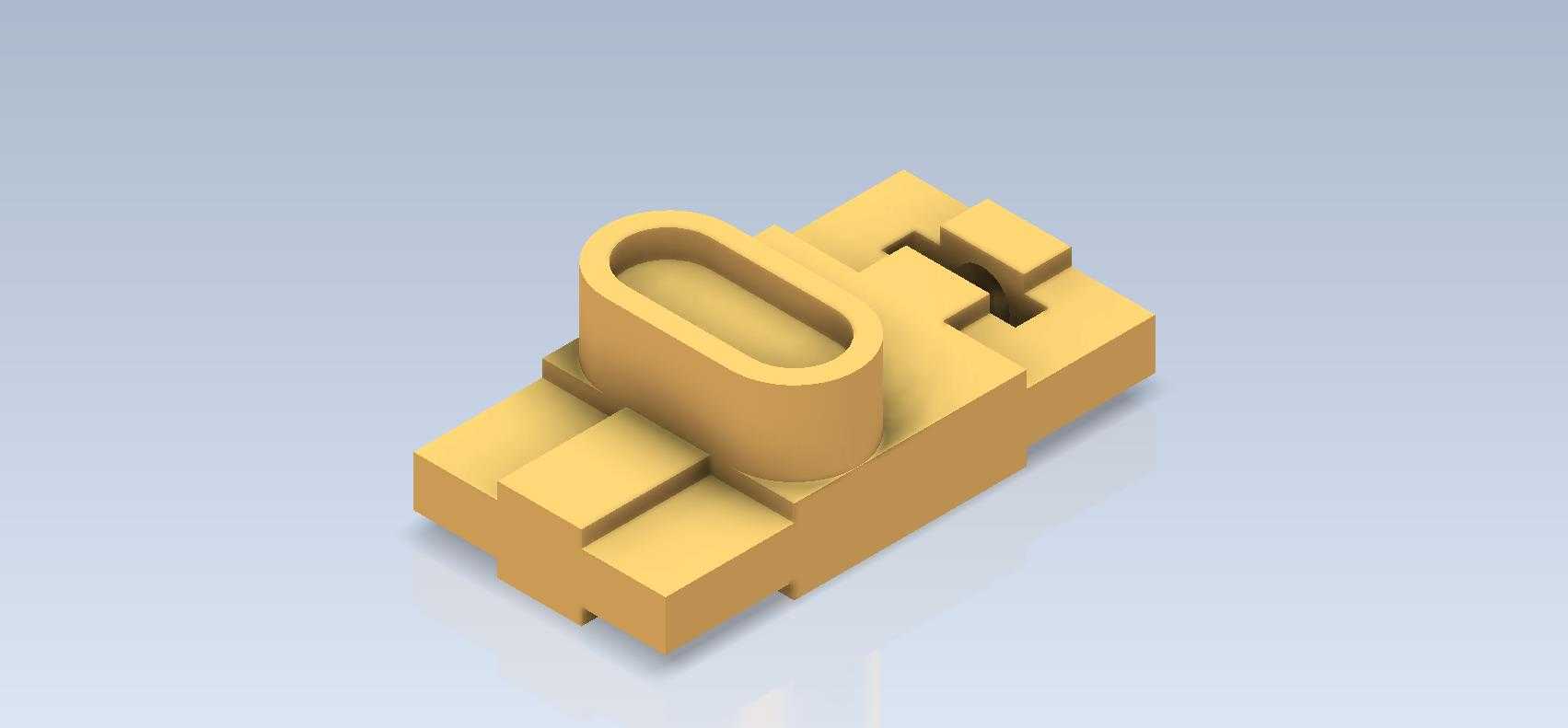

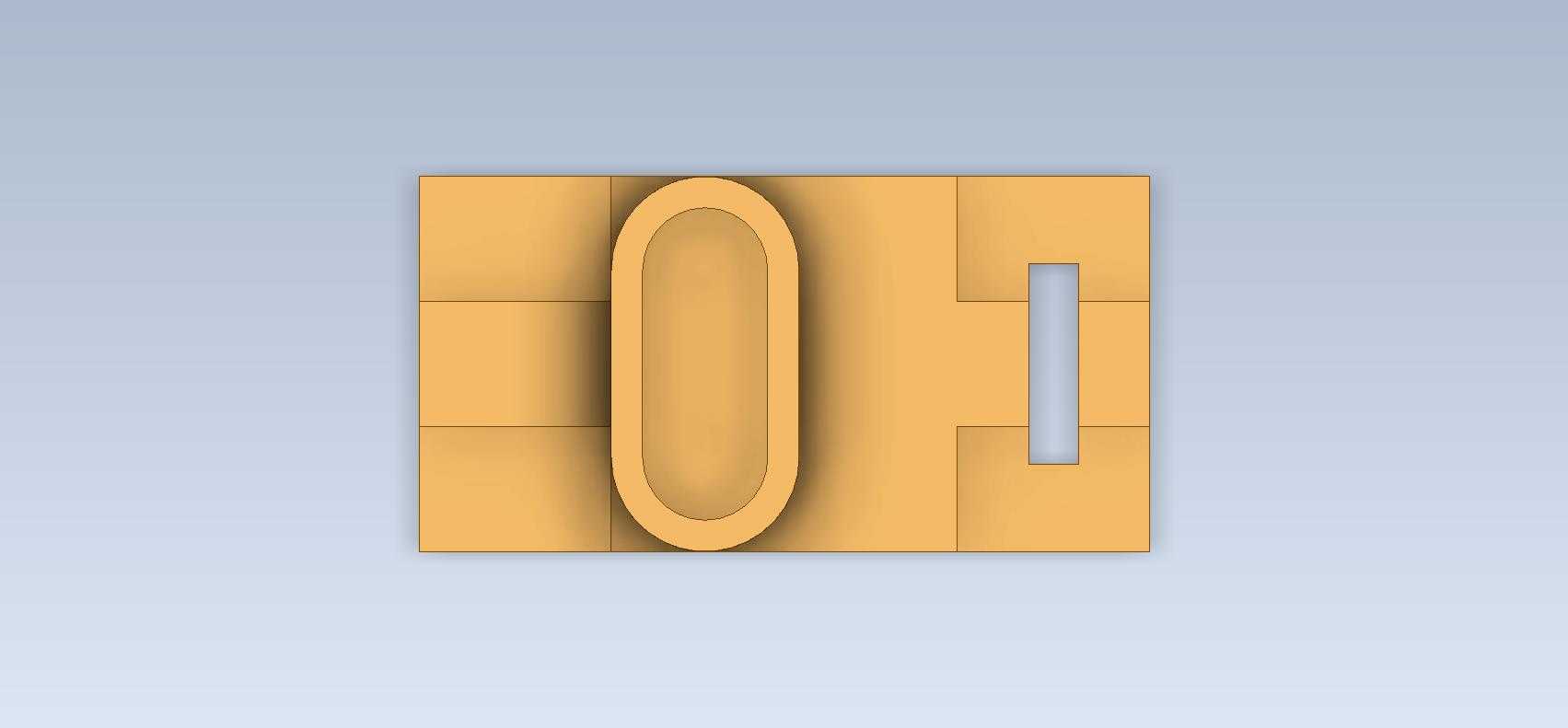

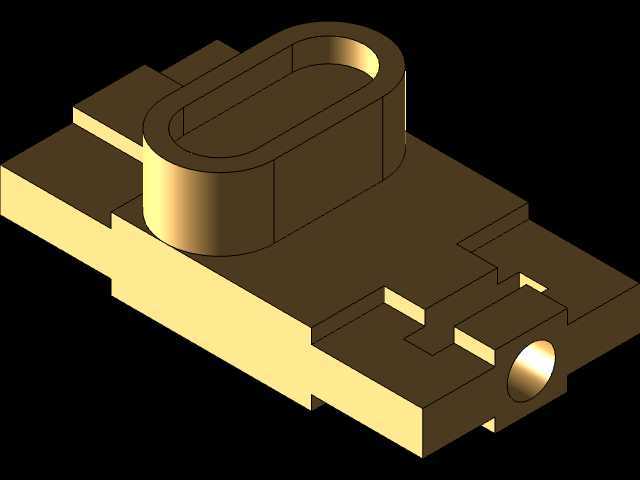

从功能特性上拆解，这个零件的主体是矩形块状承载基体，基体上做了多级台阶凸台与凹槽结构，上方凸起的腰型环槽是用来卡接变压器绕组骨架的定位结构，腰型槽的轮廓尺寸刚好匹配常用小型E型磁芯配套骨架的底部凸缘，装配时不需要额外打胶固定，靠卡接的过盈量就能实现骨架的周向限位，避免绕组在运输或者使用过程中出现周向转动。基体侧面开出的横向通孔是外接引脚的穿装通道，孔位的中心高与PCB板上的焊盘孔位严格对应，装配时引脚穿过通孔后直接焊接在PCB上，同时能让整个基座贴合在PCB安装面，减少整机内部的空间占用。基体底部做的错落凸台与凹槽是安装卡接结构，对应设备外壳内部的定位卡槽，装配时顺着卡槽推入就能完成基座的固定，不需要额外打螺丝，能提升小型电源产品的组装效率。

做这类零件的建模时，首先要理清各个特征的先后顺序，不能上来就盲目拉伸凸台，得先确定核心的安装基准面——也就是基座的底部贴合面，所有特征的尺寸标注都要以这个面为基准，避免后续装配出现基准错位。先拉伸出主体的矩形基体，再依次做上方的腰型凸台与环槽，这里要注意环槽的壁厚要均匀，壁厚控制在1.2-1.5mm之间，太薄的话注塑成型时容易出现填充不足的问题，太厚则会在表面产生缩痕，影响零件的外观与尺寸精度。之后处理基体侧面的凸台与凹槽结构，做凹槽特征时要注意拔模角度的设置，因为这类零件基本都是采用注塑工艺加工，所有垂直于开模方向的侧壁都要做1-1.5度的拔模斜度，避免脱模时出现侧壁刮伤、卡模的问题。侧面的横向通孔要做在凸台的中心位置，孔的边缘要做0.2mm的倒角，去除毛刺，避免穿装引脚时刮破引脚的绝缘层。

关于外形尺寸与安装边界，这类小型变压器基座的整体长度一般控制在35mm以内，宽度在20mm左右，整体高度不超过25mm，适配功率在5W-10W的小型电源变压器，不会占用过多的PCB板空间。安装时的边界要注意，基体底部的卡接凸台突出基体侧面的尺寸不超过1.5mm，设计外壳卡槽时要预留0.1mm的装配间隙，避免装配时出现过紧无法推入或者过松容易松脱的问题。上方腰型环槽的内轮廓尺寸要比配套骨架的凸缘尺寸小0.15-0.2mm，保证卡接的紧固度，同时不会因为过盈量太大导致骨架装配时出现开裂。侧面穿引脚的通孔直径要比引脚直径大0.3mm左右，方便引脚顺利穿入，同时不会因为间隙太大导致焊接时引脚出现歪斜。

做这类基础建模练习的时候，不要只追求外形的相似度，要多结合实际的加工工艺与装配要求去调整特征参数，比如各个转角位置要做R0.5-R1mm的圆角过渡，避免注塑时出现应力集中导致零件开裂，同时也能减少加工时的刀具磨损，如果是做机加工样件的话，圆角也能提升加工效率，减少清角的工序。另外要注意各个特征之间的壁厚尽量保持均匀，避免出现壁厚差超过2mm的区域，不然注塑成型时会因为冷却速度不一致导致零件出现翘曲变形，影响最终的安装精度。很多新手做这类练习的时候容易忽略工艺细节，只照着外观把形状做出来，等到实际生产或者装配的时候才发现各种问题，这也是基础练习需要重点打磨的地方，把每个特征的设计逻辑理清楚，才能把建模练习的价值最大化，而不是单纯的画形状。
