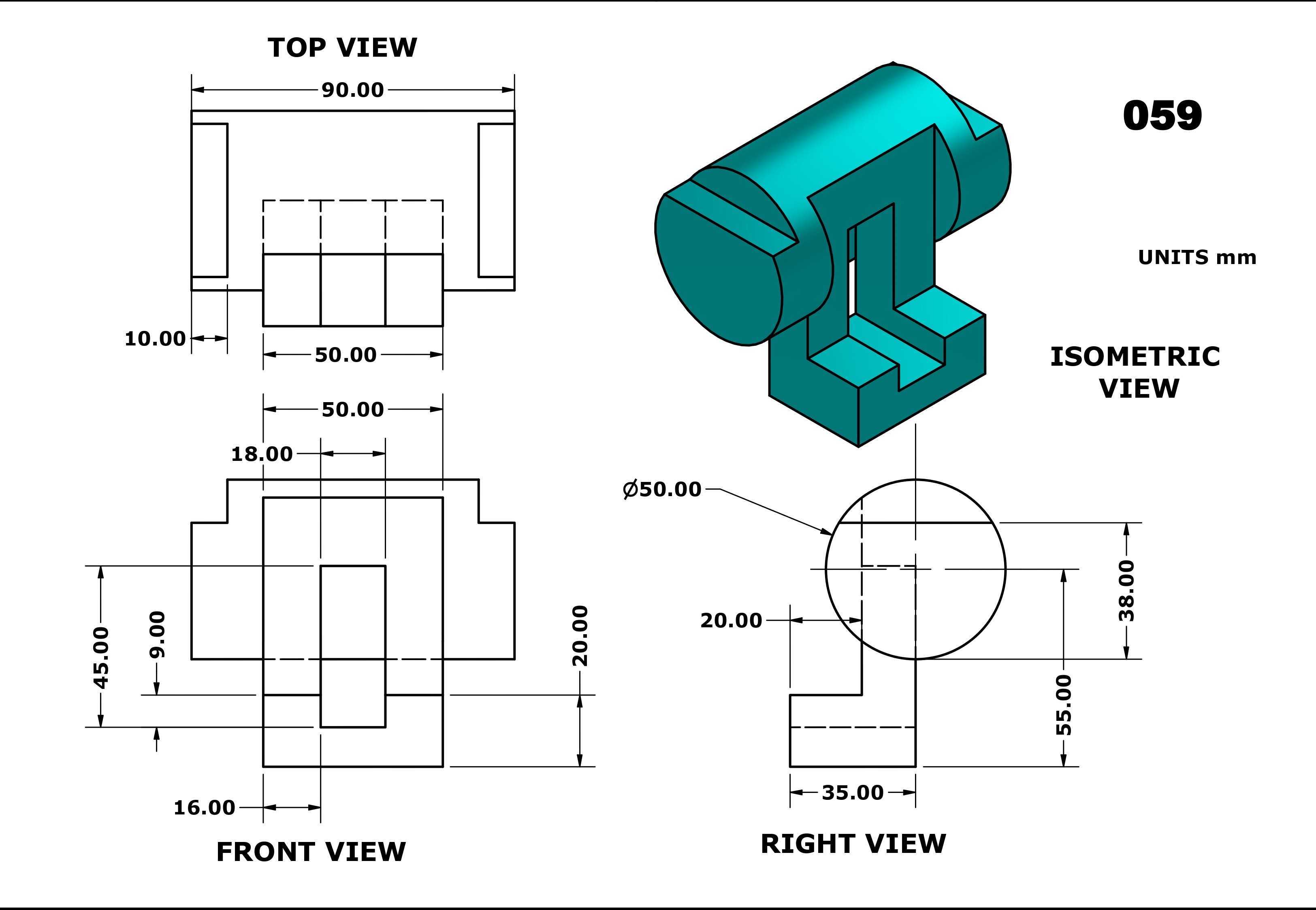

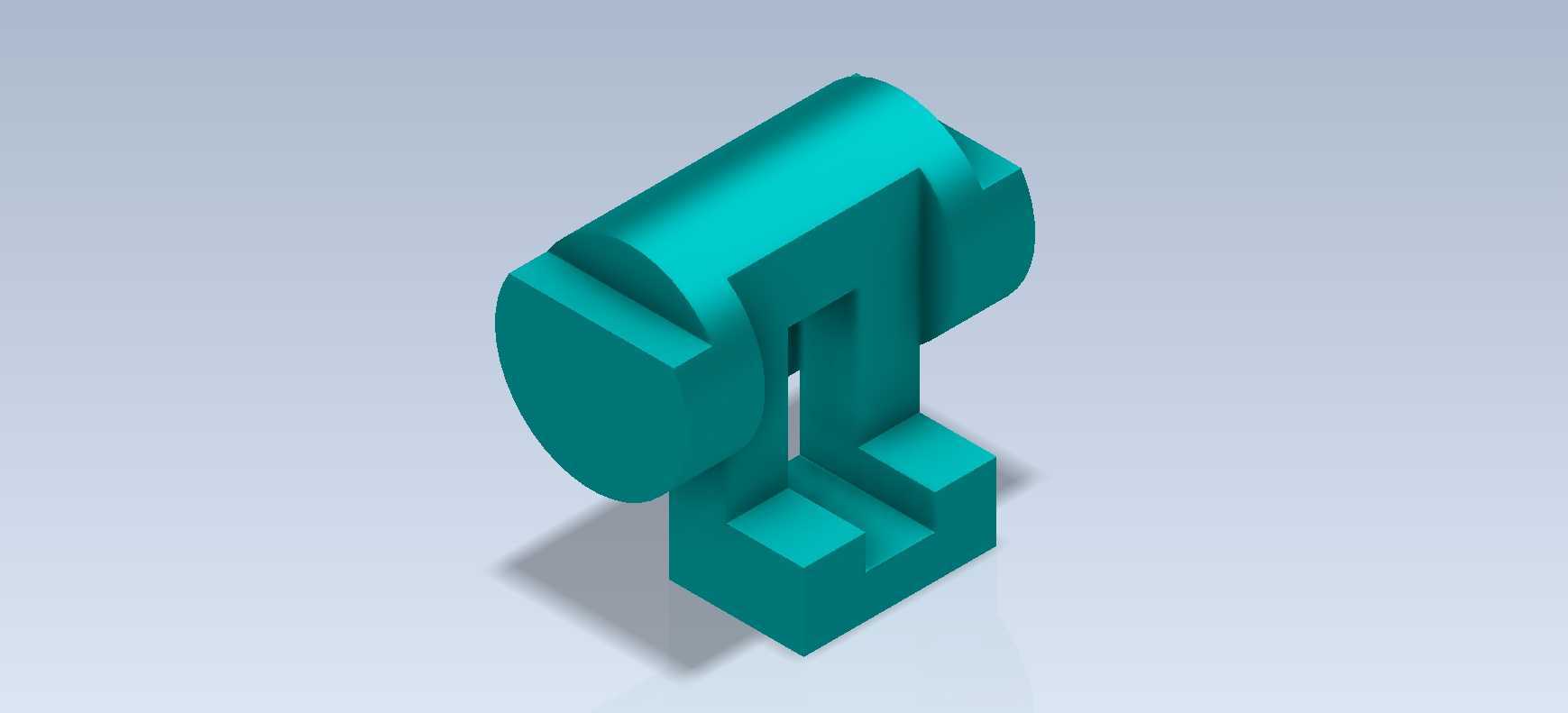

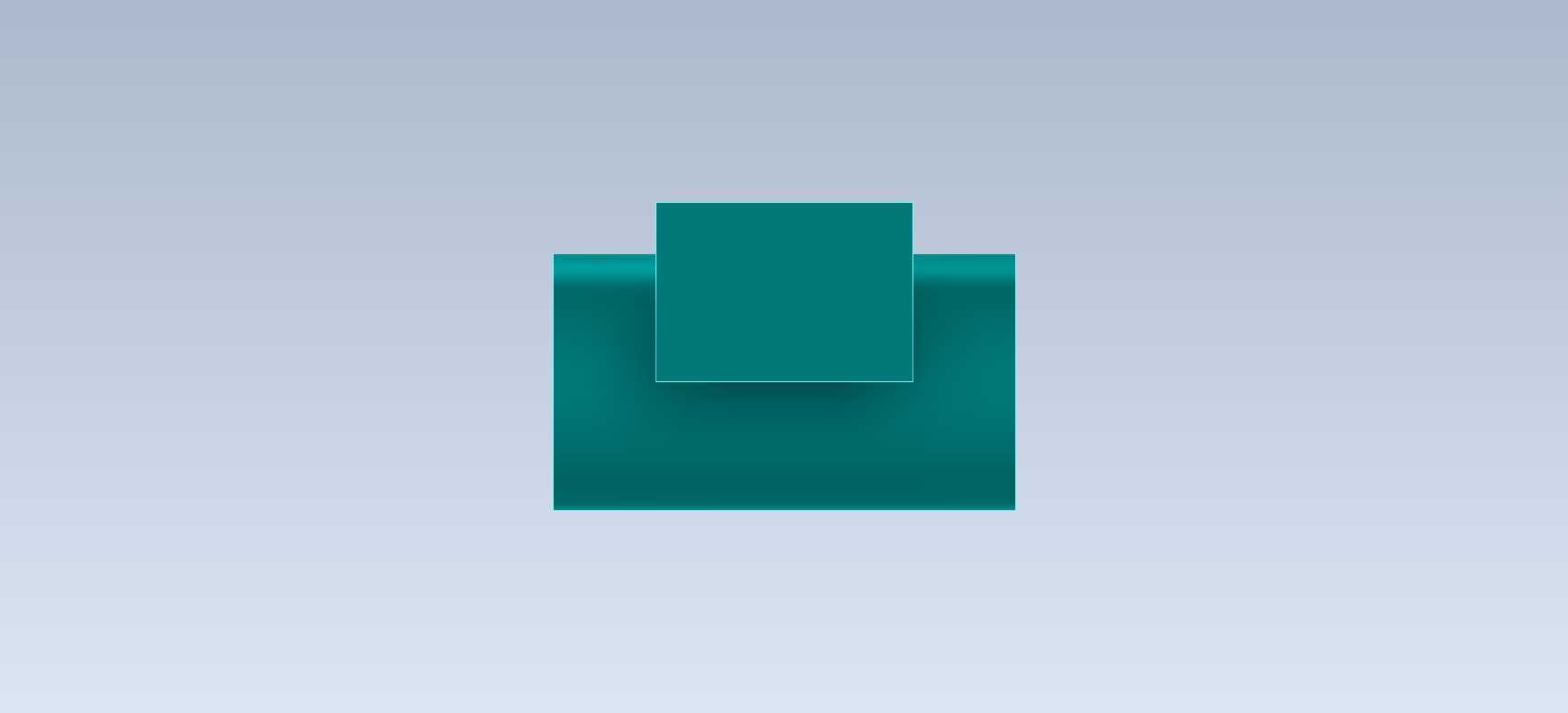

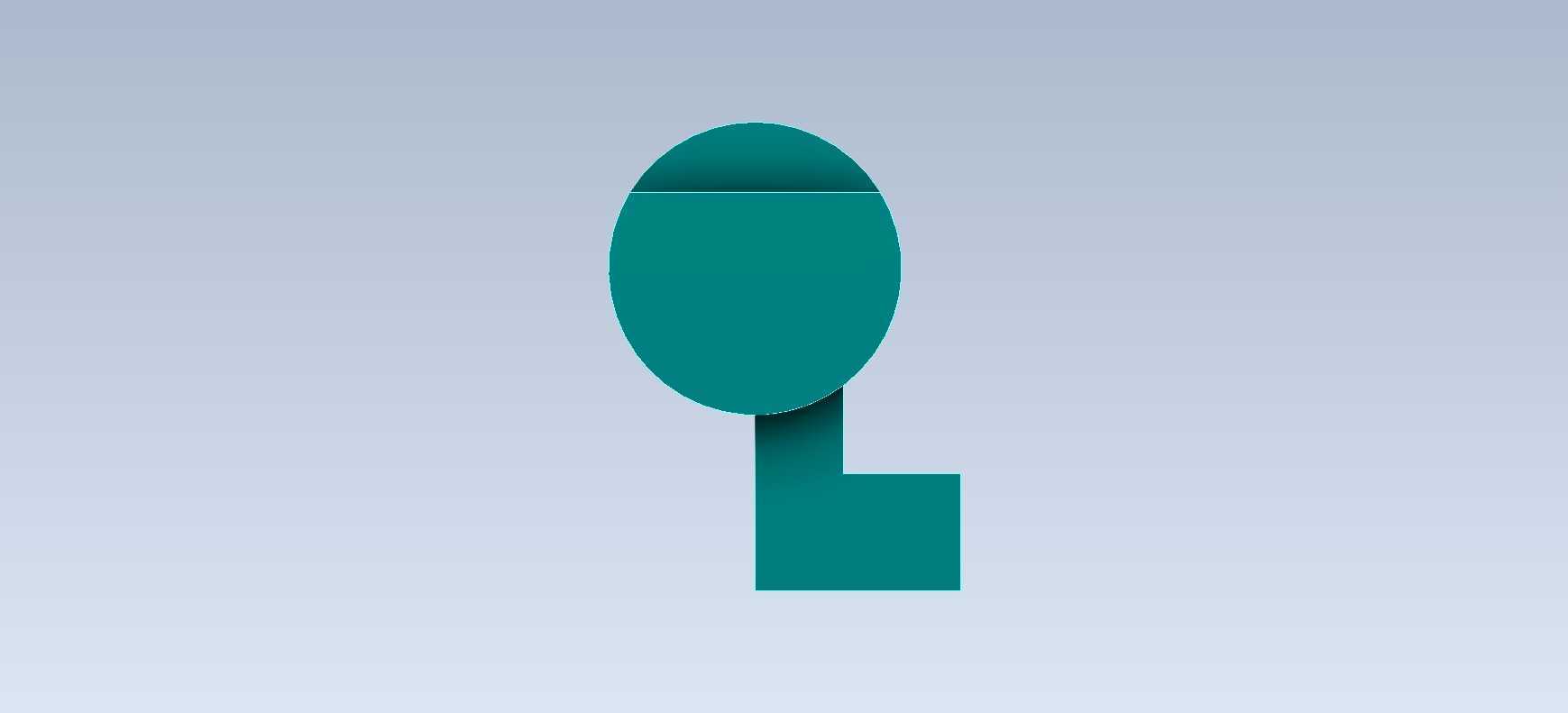

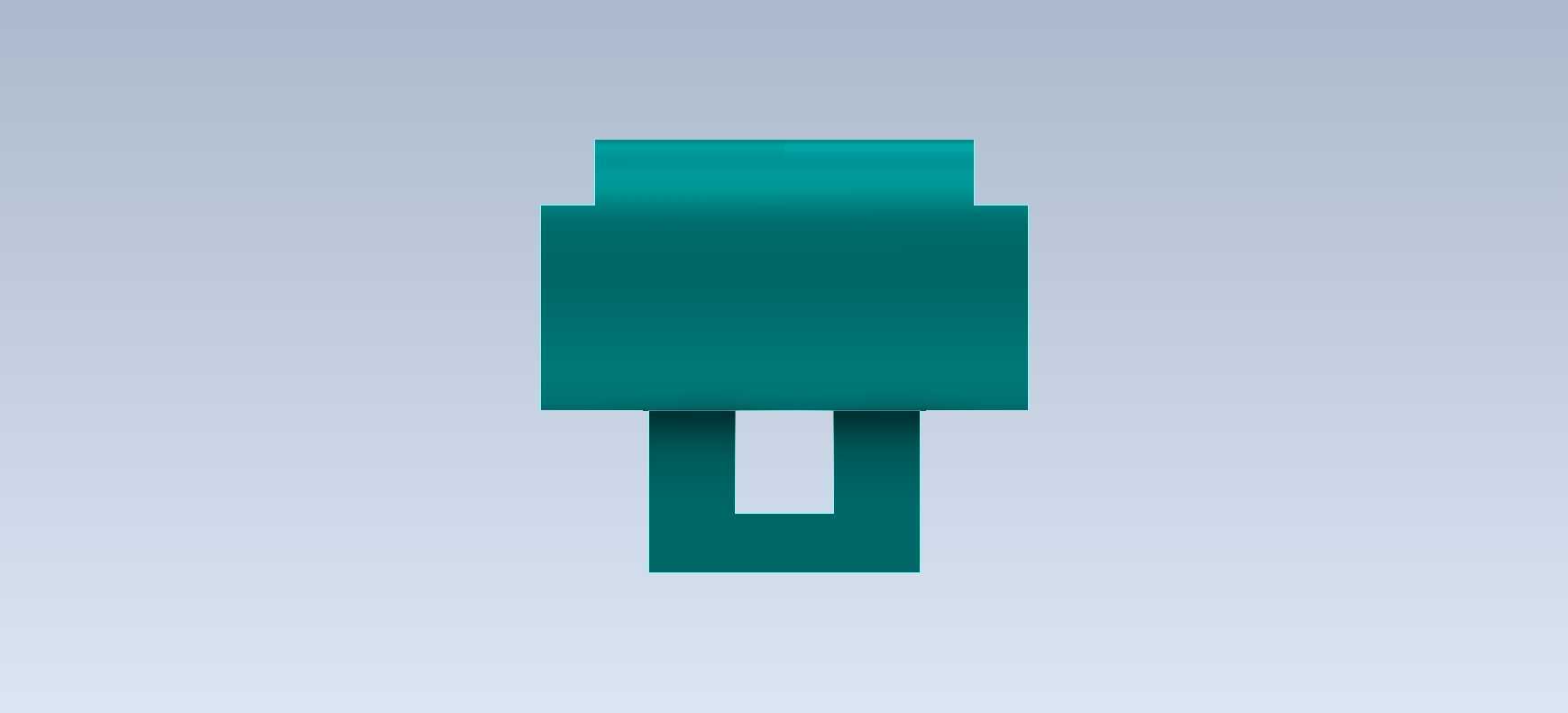

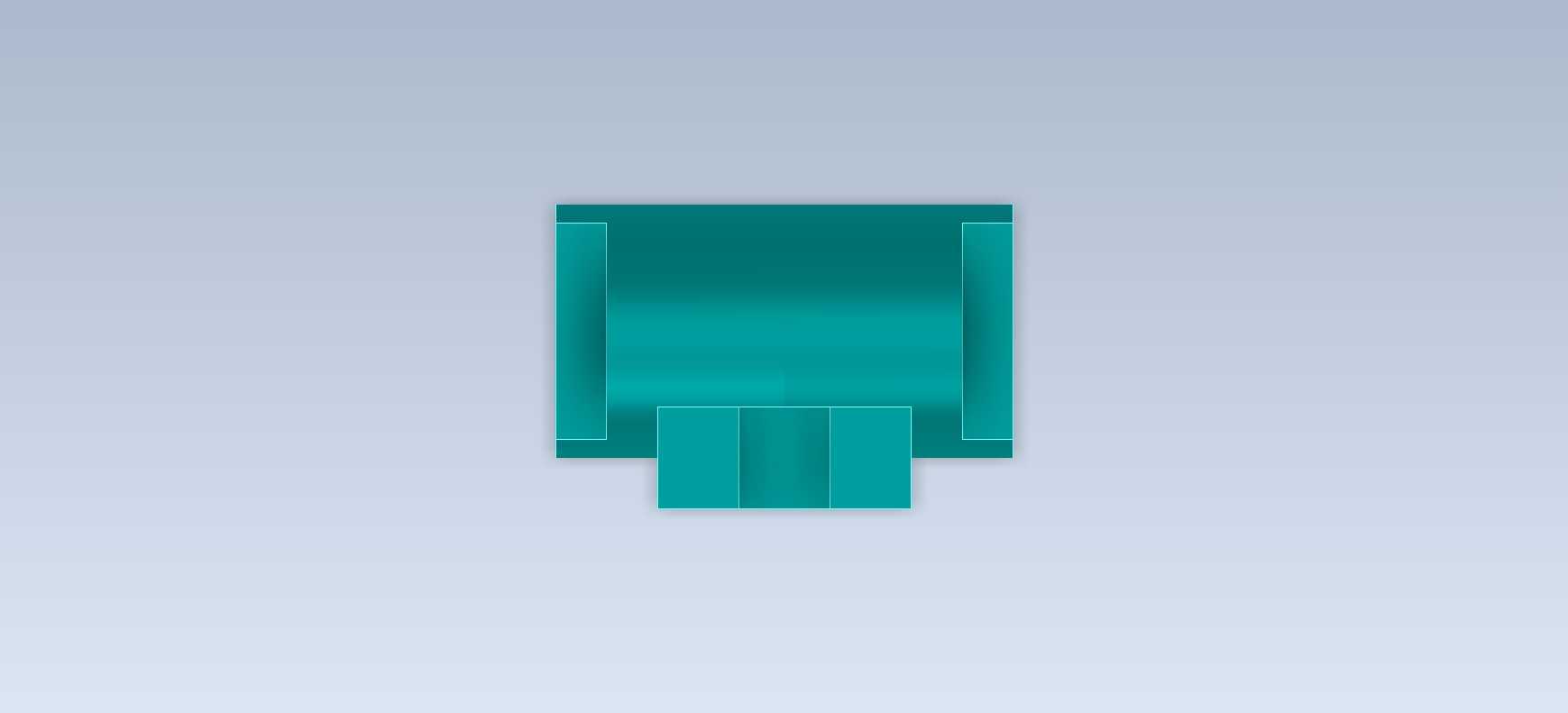

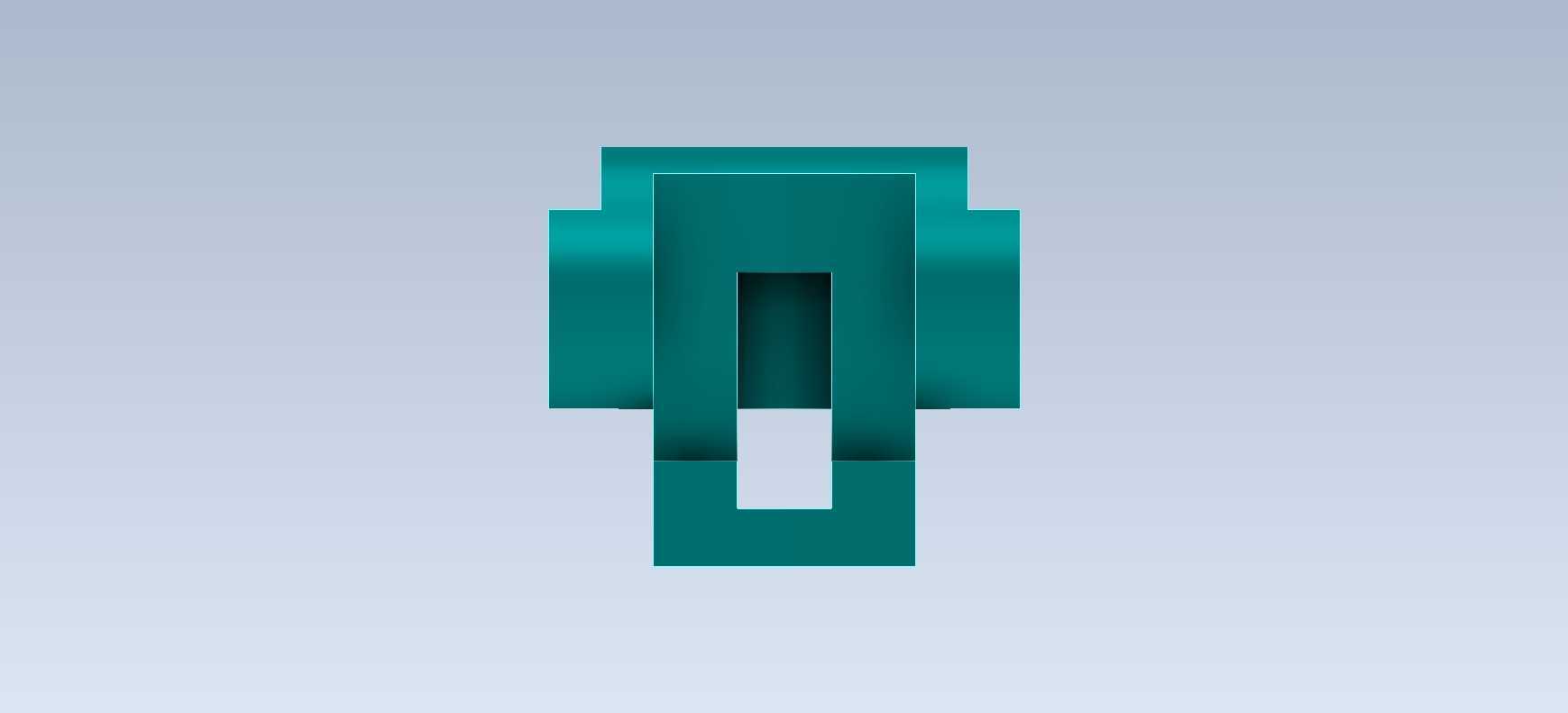

T型连接支撑结构三维建模练习作品

　　这类T型支撑连接结构，在工业装配场景里常作为小型设备的定位支撑、工装夹具的辅助连接块使用，也可作为教学场景下的基础建模练习载体，帮助初学者掌握拉伸、切除、倒圆角等基础特征的操作逻辑，理解实体建模中对称结构、基准对齐的核心要点。从结构功能来看，该零件两端的圆柱凸台可作为销轴配合位，与对应孔径的安装座实现铰接配合，中间的U型开槽结构可用于卡入对应厚度的连接板，实现两个垂直方向构件的连接固定，底部的两个方形凸台可作为安装定位面，与安装基板的定位槽配合，限制零件的横向窜动，保证装配后的位置精度。

　　设计这类零件时，首先要确定两端圆柱凸台的同轴度要求，因为铰接配合场景下，同轴度偏差会直接导致销轴装配卡滞，甚至出现运动干涉，建模时需要以同一基准轴作为两个圆柱的拉伸参考，避免特征参考错位带来的尺寸偏差。中间的U型开槽宽度需要根据适配的连接板厚度预留合理的配合间隙，间隙过大会导致连接后晃动明显，间隙过小则会造成装配难度提升，常规静连接场景下预留0.1-0.2mm的间隙即可满足使用需求，如果是需要相对滑动的配合场景，则要根据滑动速度、材质摩擦系数适当放大间隙，同时考虑表面粗糙度的要求。

　　外形尺寸方面，两端圆柱的直径决定了铰接位的承载能力，直径越大可承受的径向载荷越高，对应圆柱的轴向长度需要匹配安装座的厚度，保证装配后销轴有足够的穿入长度，不会出现松脱风险；中间连接立板的厚度需要根据整体受力情况核算，避免受侧向力时出现变形断裂，立板与圆柱凸台的交接处需要做合理的圆角过渡，减少应力集中，提升零件的结构强度。底部的两个方形凸台高度要保持一致，保证安装后零件的垂直度，凸台的边长尺寸要与安装基板的定位槽匹配，避免出现定位偏差，凸台与立板的交接处同样需要做圆角处理，避免加工时出现应力开裂。

　　建模过程中，这类对称结构可以优先绘制单侧的截面轮廓，通过镜像特征完成整体建模，既能提升建模效率，也能保证两侧结构的尺寸一致性，减少手动标注尺寸带来的误差。在实际工程应用中，这类零件如果用于承载场景，多采用45号钢加工制作，表面做发黑处理提升防锈能力，如果是用于教学演示或者轻载定位场景，也可以采用3D打印的PLA材质制作，降低加工成本。需要注意的是，这类连接结构的安装边界需要提前核算，两端圆柱凸台的外侧间距要小于安装座的内侧间距，保证零件可以顺利放入安装位，底部凸台的间距要与基板定位槽的间距一致，避免出现无法装配的情况，整体高度要适配周边构件的运动行程，避免出现运动干涉。从建模练习的角度来看，这个零件涵盖了实体建模最常用的几个特征命令，从基础的凸台拉伸，到切除拉伸开槽，再到圆角过渡处理，最后完成整体的结构校验，非常适合初学者熟悉三维建模的操作逻辑，理解从二维草图到三维实体的转化过程，掌握基准选择、特征顺序对最终模型的影响，比如如果先做圆角再做切除特征，很容易出现圆角特征报错或者形状不符合预期的情况，合理规划特征顺序是提升建模效率的关键。
