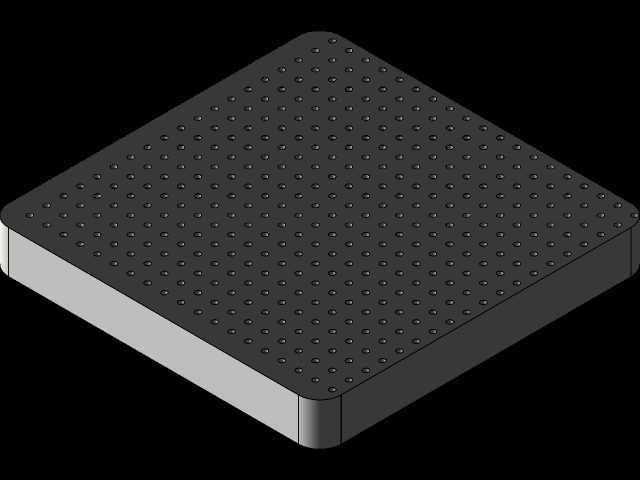

半寸管路喷淋头结构三维设计

　　在民用供水、园林喷灌、小型工业喷淋冲洗的场景里，适配半寸公称通径管路的喷淋头是极为常用的流体终端部件，这类部件的结构合理性直接决定喷淋覆盖范围、出水均匀度以及长期使用的密封可靠性。本次设计的喷淋头采用与1/2英寸标准管路直接适配的连接结构，安装端的螺纹尺寸严格匹配通用低压流体输送用焊接钢管的外螺纹公差，无需额外转接件即可直接拧入对应规格的管路终端，安装边界控制在连接后整体突出管路端面不超过45mm，不会在狭窄安装空间内形成突出干涉，适配墙面暗装管路、户外架空喷灌管路、小型设备冲洗管路等多种安装场景。

　　从功能特性来看，该喷淋头的出水端采用多向斜孔出水结构，出水孔的倾斜角度经过反复校核，在0.2-0.4MPa的常规供水压力下，喷淋覆盖半径可达到0.8-1.2m，出水呈均匀伞状散射，不会出现局部水柱集中、边缘区域无覆盖的问题，完全满足小型区域喷灌、设备表面冲洗、庭院降温喷淋的实际使用需求。设计过程中首先确定了核心的密封结构，连接端内置的密封面采用平面加锥面过渡的结构，即使管路端面存在轻微的加工公差，拧紧后也能通过挤压形变形成可靠密封，避免长期通水后出现接口渗漏的问题。

　　主体外壳采用一体成型的结构思路，减少不必要的拼接缝隙，降低流体在内部流动时的阻力损失，内部流道采用顺滑的圆弧过渡，没有直角突变结构，水流从管路进入喷淋头内部时不会形成紊流，既可以降低通水时的水流噪音，也能减少水中杂质在流道内部的沉积，降低出水孔堵塞的概率。出水端的防护盖采用卡扣式连接，日常维护时不需要借助工具即可直接拆下，方便清理出水孔处堆积的水垢、泥沙等杂质，拆装过程不会破坏主体与管路的连接密封，大幅降低后期维护的工作量。

　　从安装适配性来看，该喷淋头的整体外形采用圆润的锥台过渡结构，没有尖锐的外凸棱角，安装在人员活动区域时不会造成磕碰伤害，外壳的壁厚经过强度校核，在1MPa的静水压力下不会出现开裂、变形的问题，完全满足民用供水系统的压力测试要求。设计时还考虑了不同使用场景的角度调整需求，喷淋头与管路连接的根部预留了小角度的摆动余量，安装时可以根据实际喷淋方向调整出水角度，调整后依靠螺纹连接的摩擦力即可保持角度固定，不需要额外的锁紧结构。在三维建模过程中，所有配合面的公差都按照五金配件的通用加工精度设置，连接螺纹的牙型、螺距完全符合通用管路附件的标准，加工时可以直接采用常规的五金冲压、注塑工艺生产，不需要定制特殊的加工刀具，能够有效控制批量生产的成本。内部流道的截面尺寸经过流体力学仿真校核，在额定供水压力下，单个喷淋头的流量稳定在每分钟6-8L，既可以保证喷淋覆盖效果，也不会造成水资源的不必要浪费。出水孔的直径设置为2mm，在保证出水顺畅的同时，能够阻挡大颗粒杂质进入喷淋区域，也不容易被常规的水中杂质堵塞，即使在户外使用非净化水源进行喷灌作业，也能保持长期稳定的出水状态。
