异形弯折金属弹簧卡线固定件结构

　　这类异形弯折弹性卡件，在低压电控柜布线、小型电子设备线束固定、家电内部走线限位场景中应用十分广泛，不同于常规标准扎带、线卡，这类一体弯折成型的弹性金属卡件依靠自身线材的形变弹力实现卡紧固定，无需额外紧固件，装配时只需对准卡槽按压到位即可完成安装，单步装配效率比螺丝固定式线卡提升60%以上，在批量流水线装配场景中能有效降低工位操作时长。从结构设计逻辑来看，该零件采用单根圆形截面金属线材连续冷弯折成型，全程无焊接、无拼接接缝，整体结构的力学一致性更好，长期使用下不会出现拼接位置断裂失效的问题。

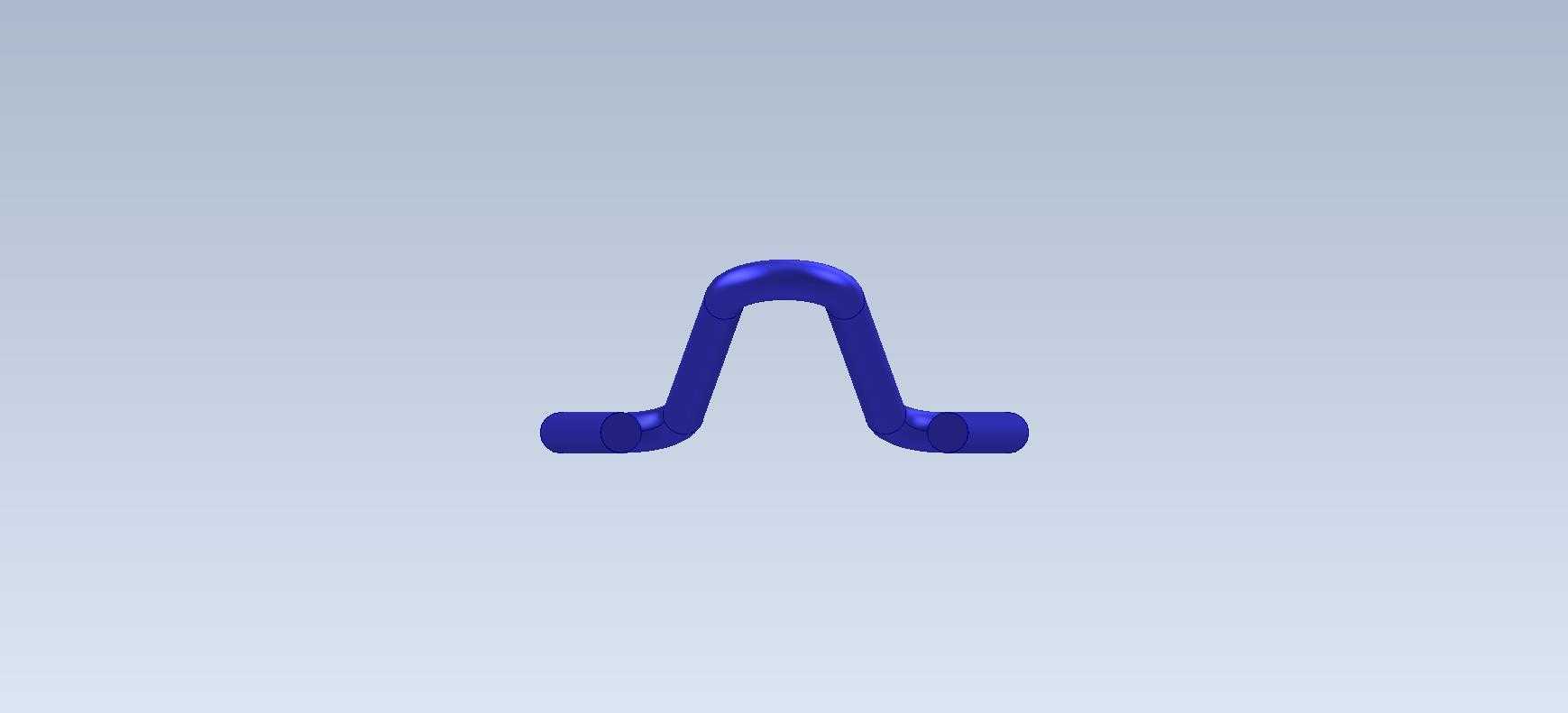

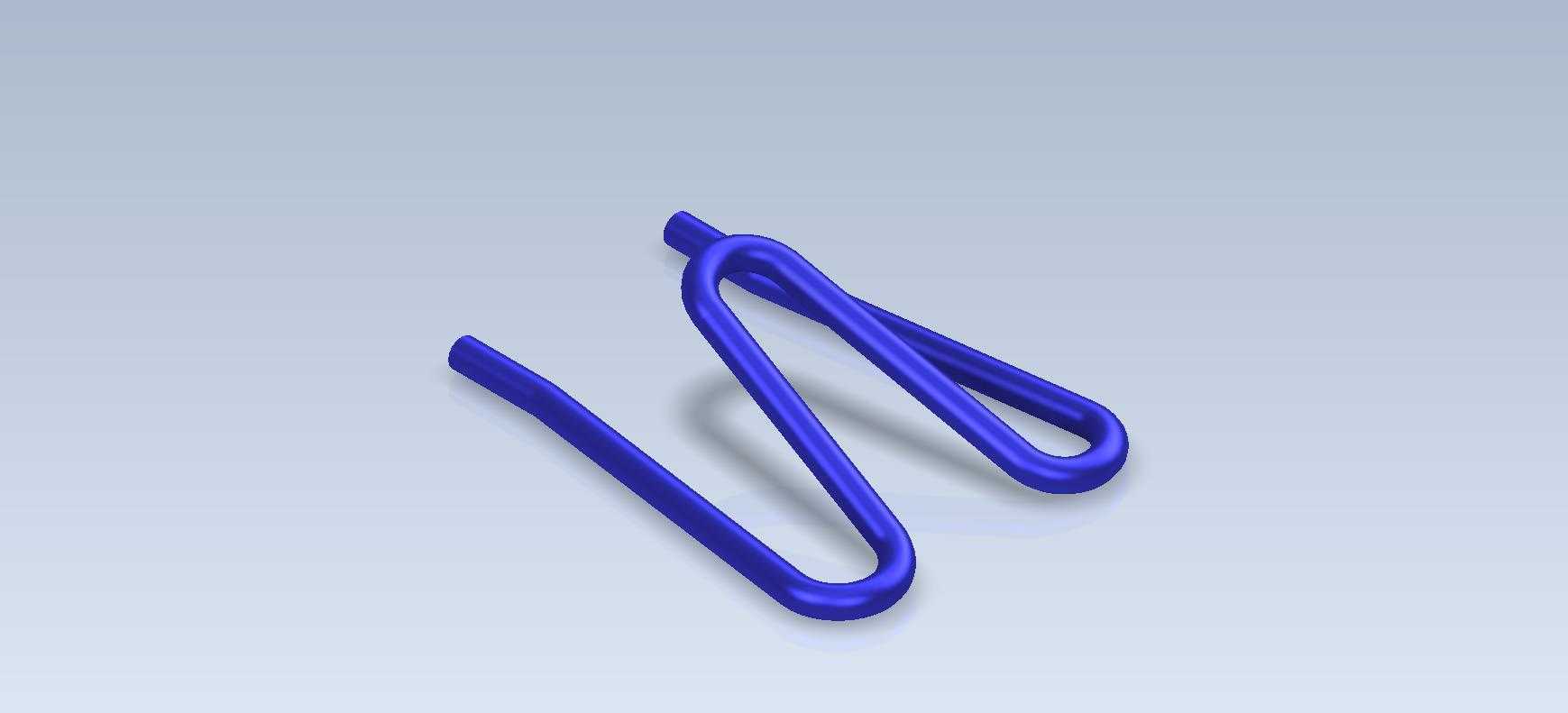

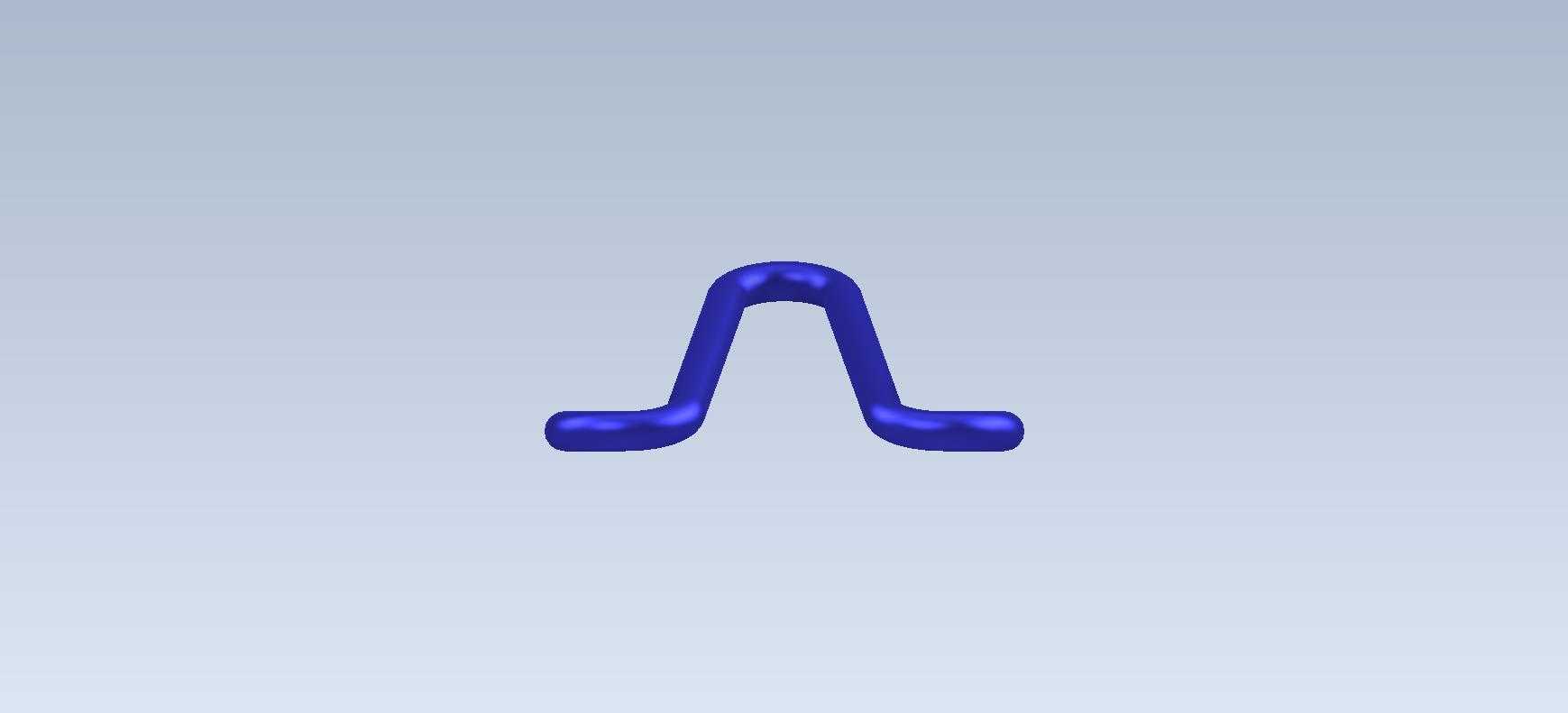

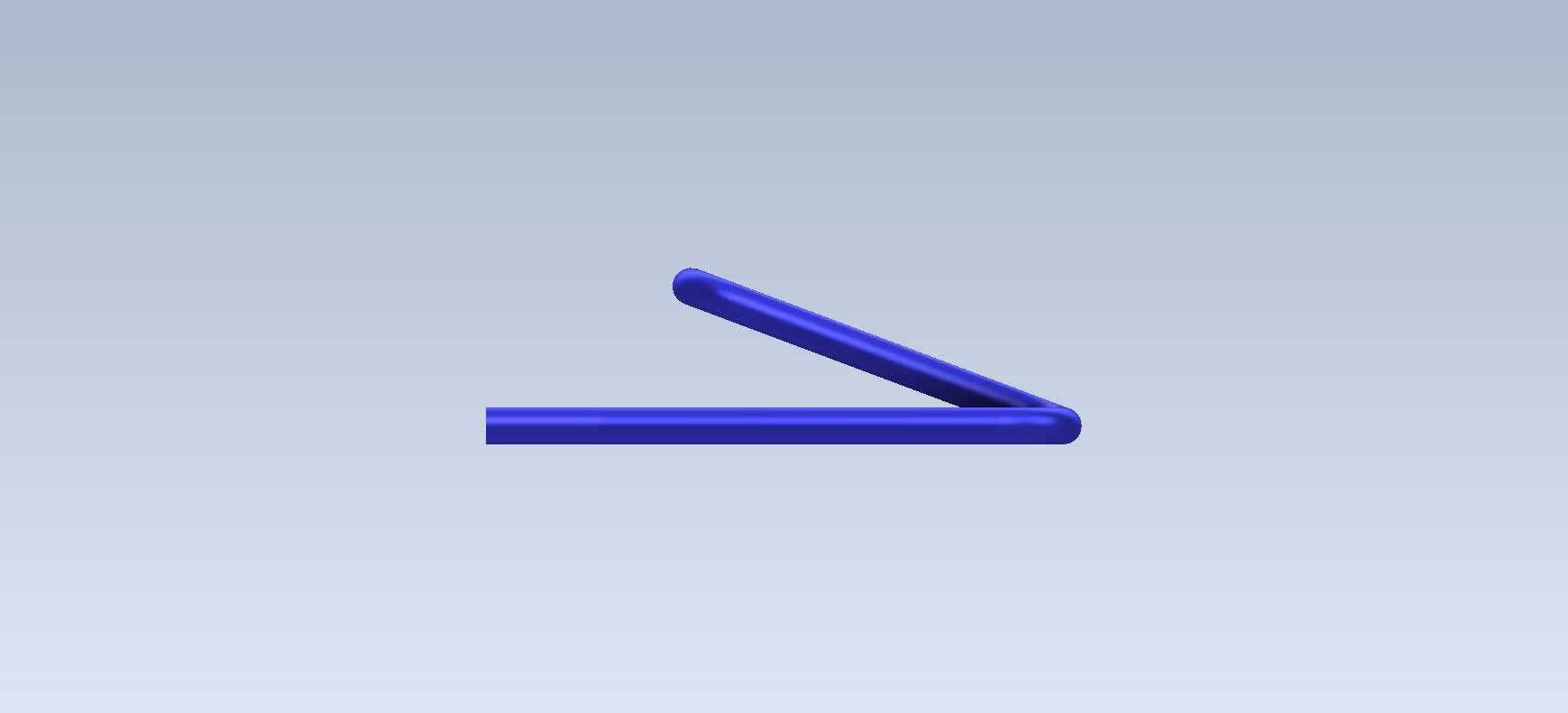

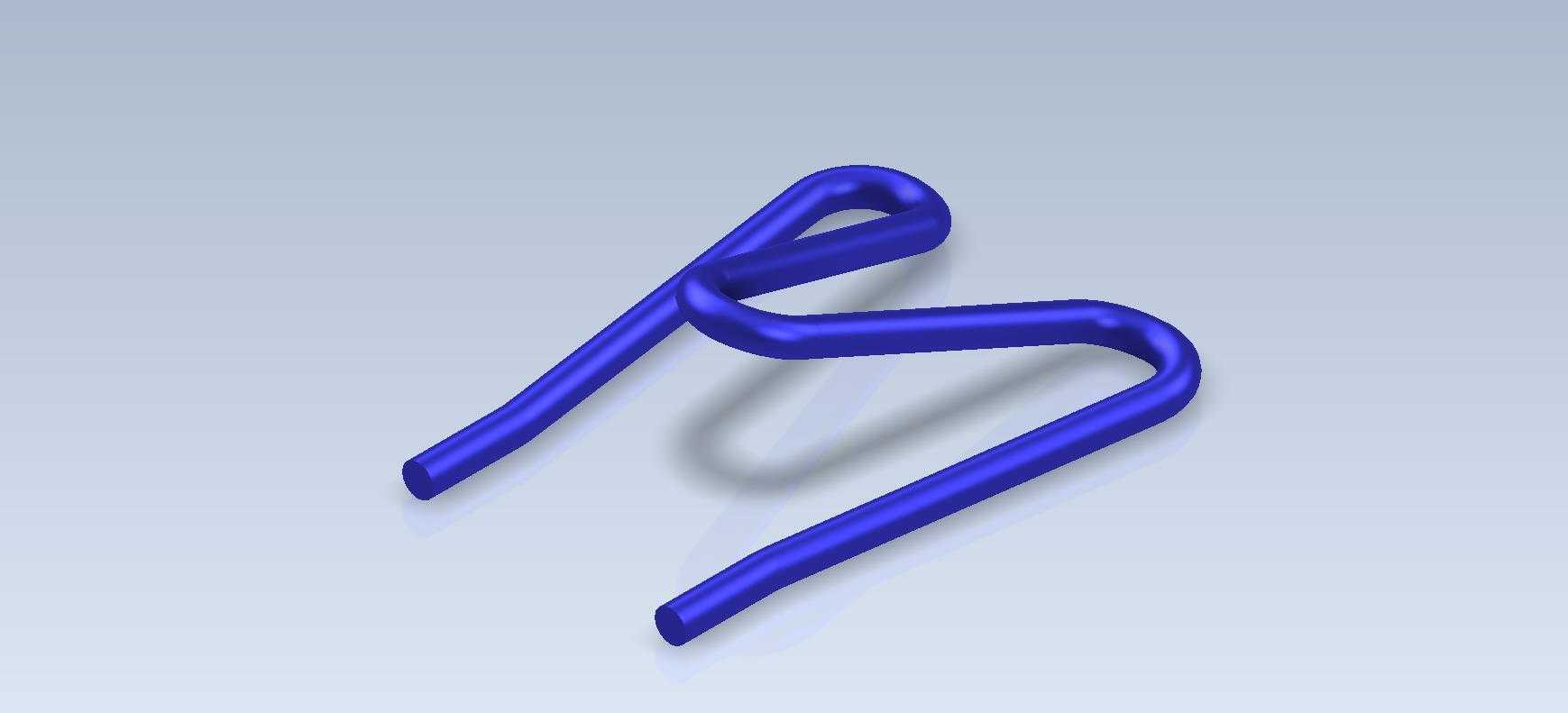

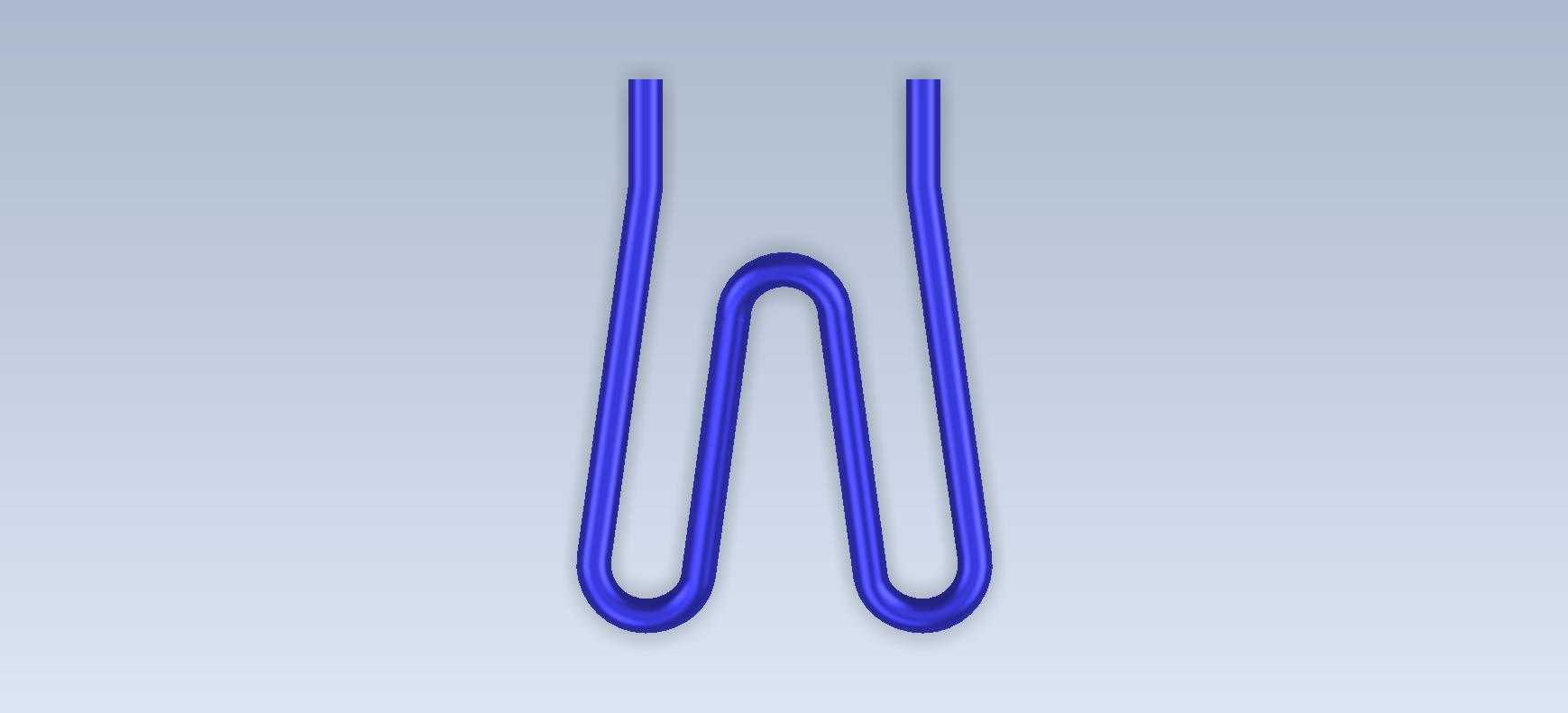

　　弯折路径上共设置三处功能段：两端的平直段为导向插入段，装配时可顺着安装板的预留孔位滑入，端部做了小圆弧钝化处理，避免装配时刮伤线束绝缘层；中间连续的双弯折段构成弹性形变区，当卡件压入安装位时，该区域会产生可控的弹性形变，提供持续的压紧力，既可以牢牢卡在安装板的卡槽内，也能对固定的线束形成适度的抱紧力，不会因为夹持力过大损伤线皮，也不会因为夹持力不足导致线束松脱晃动；最上端的小回弯折段为防脱限位结构，卡入安装位后该段会抵在安装板的背面，避免设备运行过程中受振动影响导致卡件从卡槽中脱出。

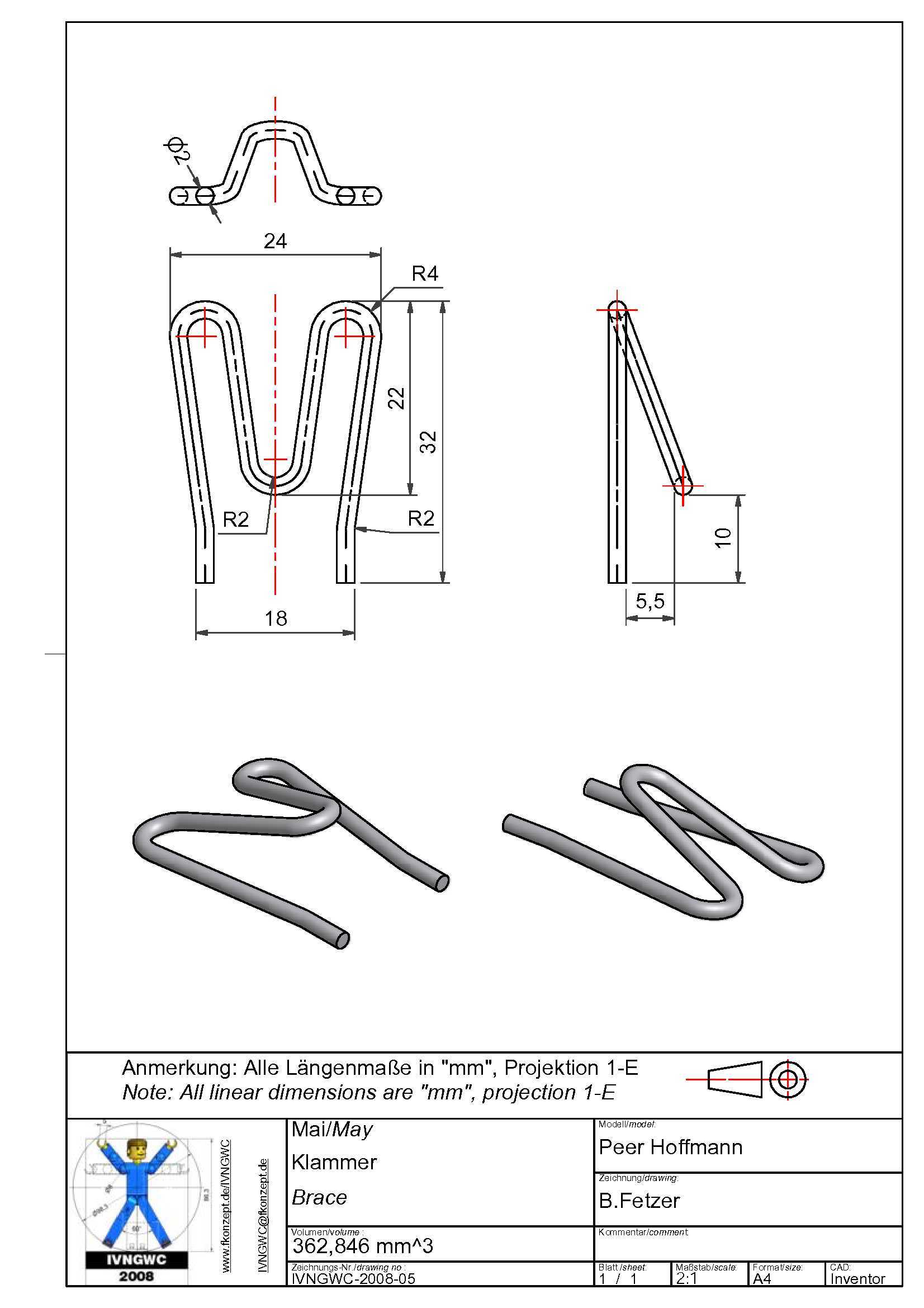

　　在设计这类弹性卡件时，首先要确认适配的安装板厚度，通常这类卡件适配0.8mm到2mm厚度的冷轧钢板安装场景，弯折时的开口尺寸要比安装板厚度小0.3mm到0.5mm，依靠过盈配合提供初始卡紧力；其次要确认需要固定的线束直径范围，该结构的线束容纳区宽度可适配直径3mm到8mm的单根或多股细线束，弯折处的内圆角半径要大于线材直径的1.5倍，避免冷弯折过程中出现线材应力集中断裂的问题，同时也要避免圆角过小刮伤接触的线束外皮。线材选型上通常采用65Mn弹簧钢线材，表面做镀蓝锌处理，兼顾弹性与防锈能力，在常规室内设备使用环境下可保证十年以上的使用寿命，不会出现锈蚀失效、弹力衰减的问题。安装边界方面，这类卡件对安装空间的要求极低，安装位仅需在板材上冲出对应宽度的长条形卡槽即可，无需预留螺丝安装的沉头空间、也不需要预留工具操作空间，在设备内部走线空间局促的位置，比如电源模块侧边、变压器接线端附近的狭小区域，这类卡件的适配性远高于常规的固定式线夹。实际使用中，这类卡件还可根据安装场景调整弯折角度，比如针对斜向走线的场景，可调整两端平直段的夹角，让线束固定后保持自然的走线弧度，避免线束出现硬弯折导致内部铜芯断裂的问题。

　　在建模过程中，需要重点控制每一段弯折的曲率半径，尤其是弹性形变区的弯折参数，要通过有限元简单校核形变时的最大应力，确保应力值低于材料的屈服强度，保证反复拆装后不会出现塑性变形，失去卡紧能力；同时要注意所有与线束、安装板接触的位置都不能存在尖锐棱角，所有棱边都要做倒钝处理，避免装配和使用过程中出现割伤问题。这类零件虽然结构小巧，但在设备内部的线束固定环节起到至关重要的作用，一旦卡件失效松脱，线束可能移位接触到设备内部的发热元件，导致绝缘层融化引发短路风险，因此设计时的每一处弯折参数、弹力匹配都需要结合实际使用场景反复验证，不能仅凭外观随意绘制。
