T型多安装孔直角连接固定支架结构

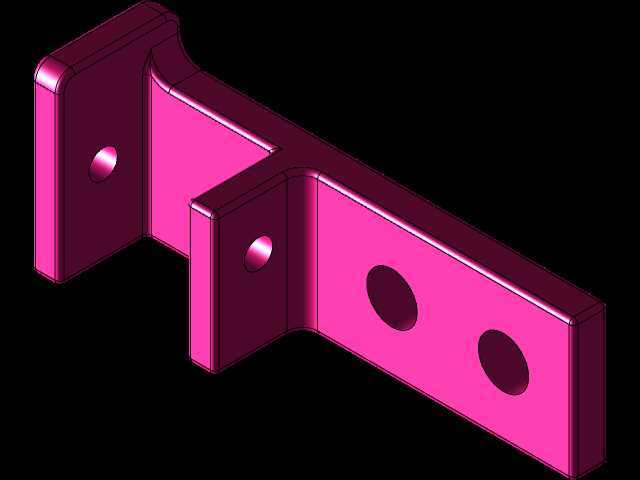

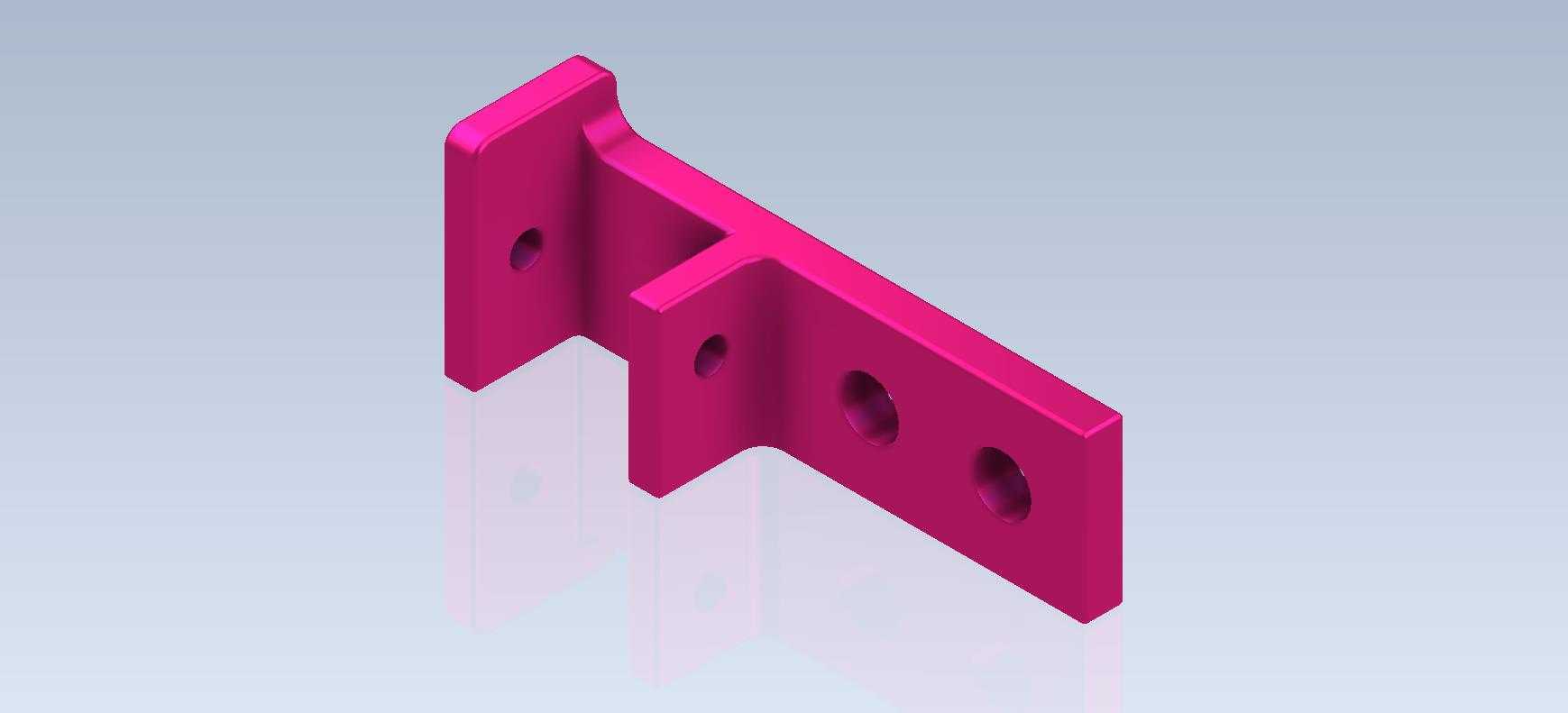

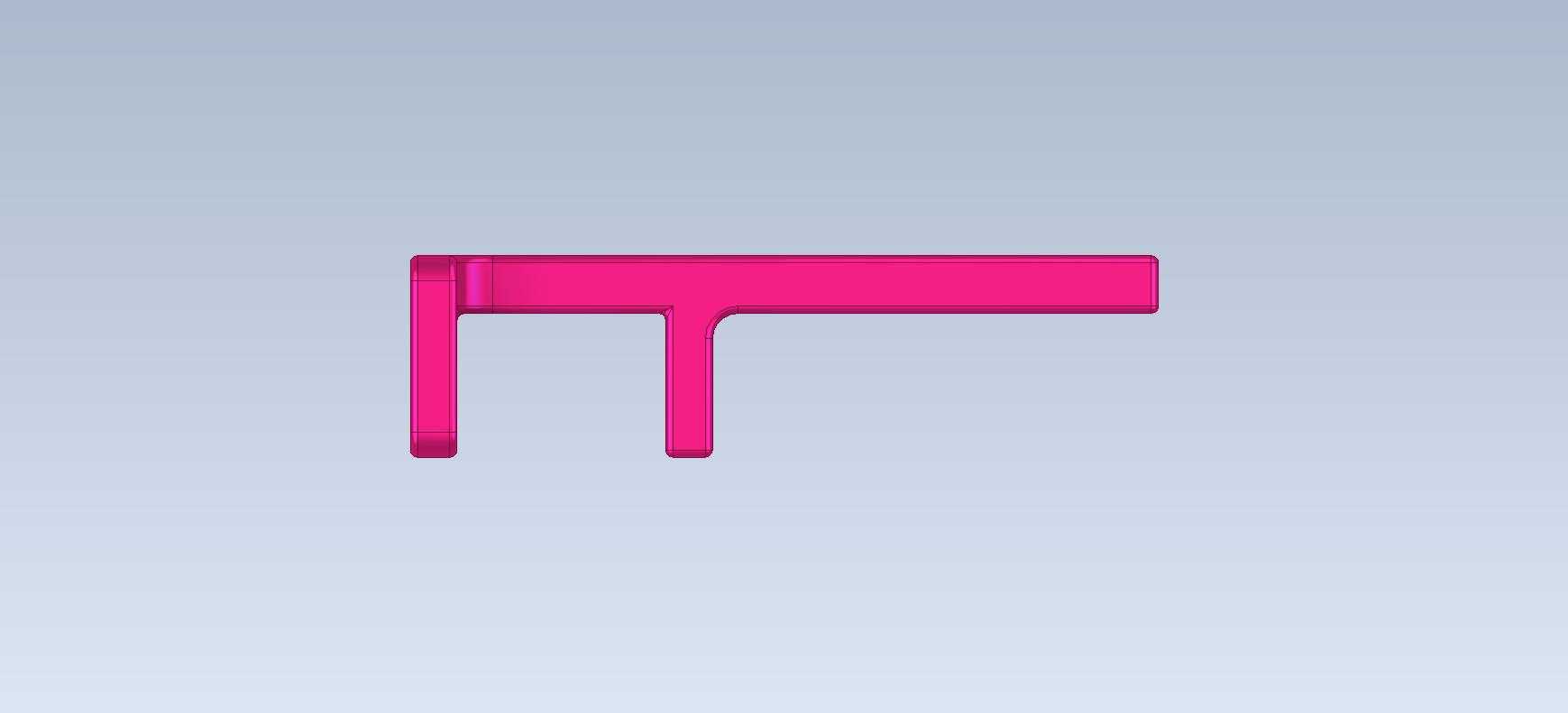

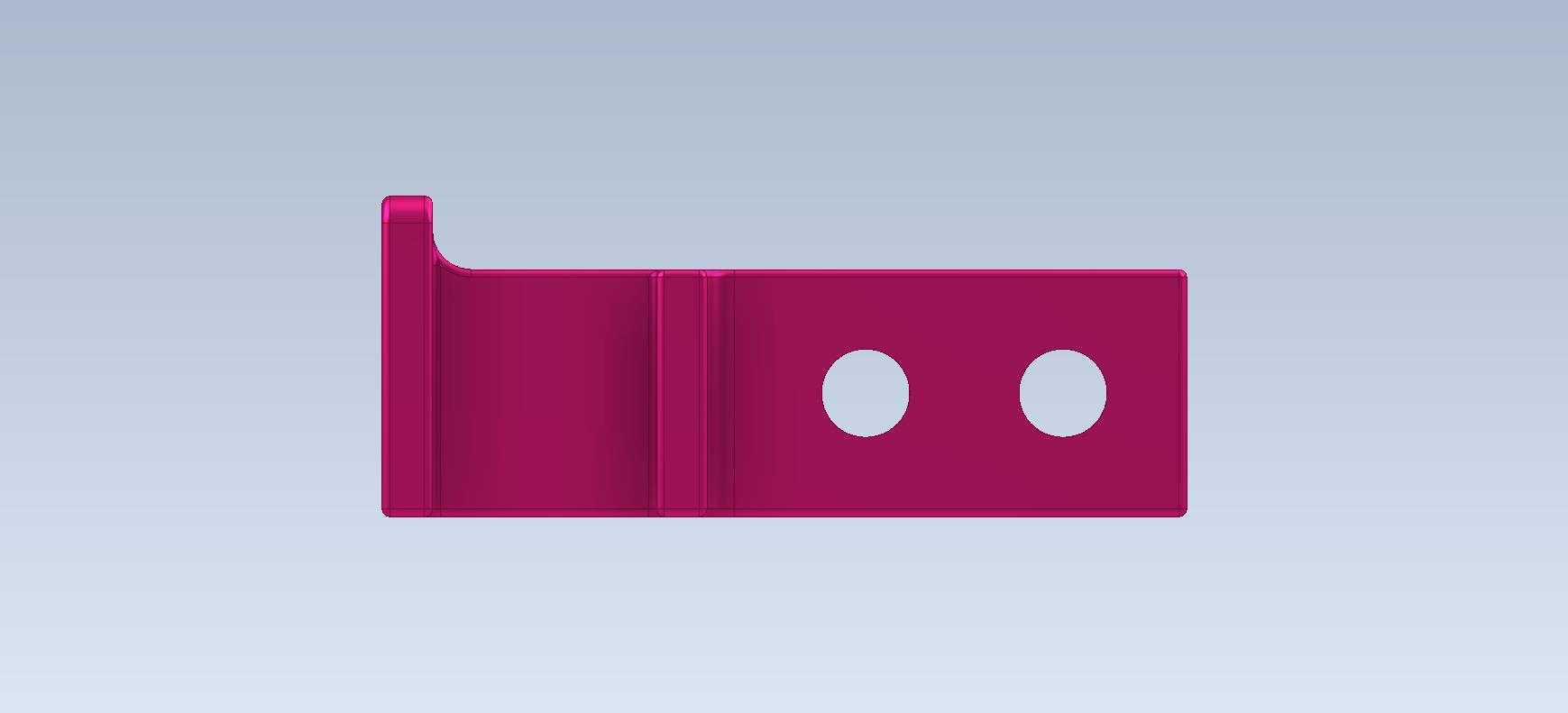

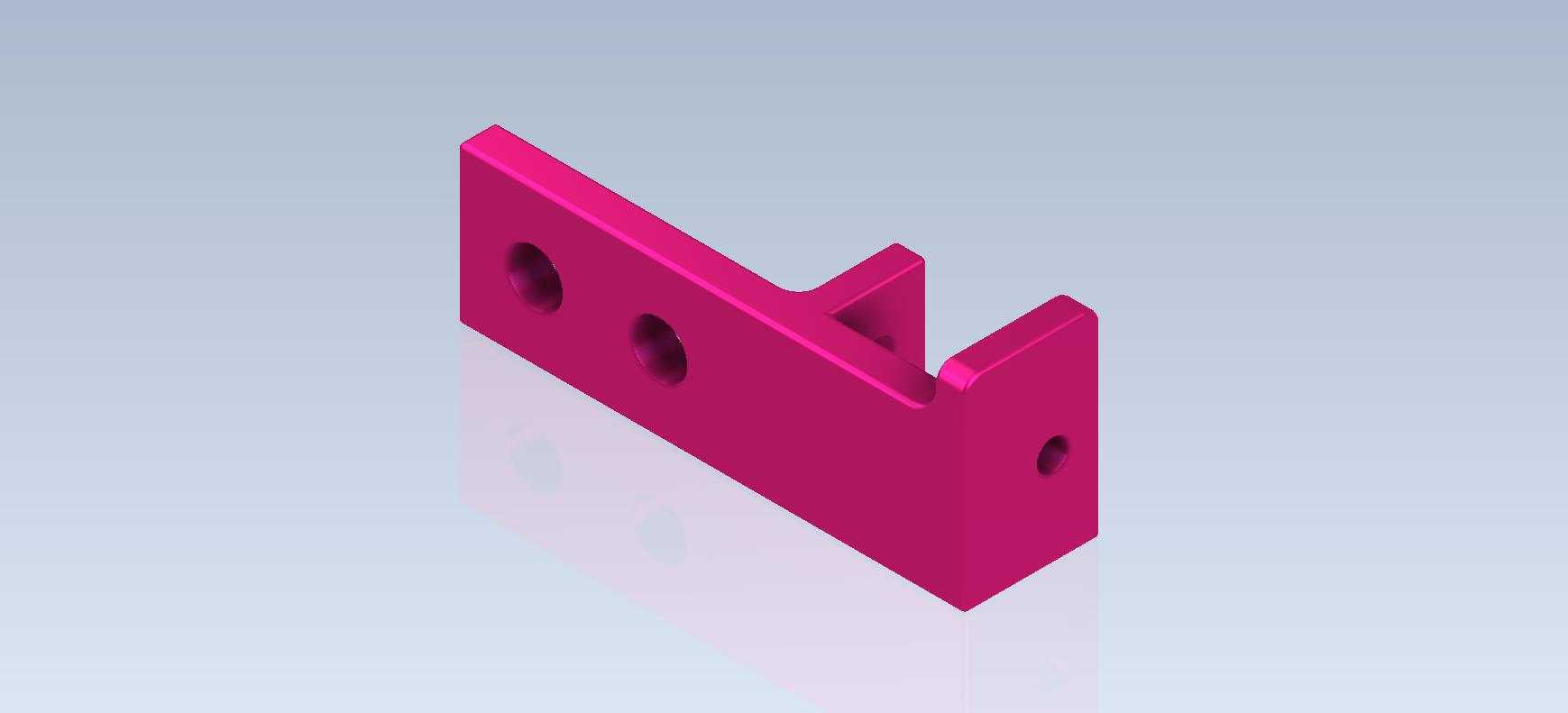

　　这类直角T型连接支架在工业装配场景里的适用范围很广，小到自动化生产线的型材框架拼接、电气柜内部元件安装固定，大到小型输送线的侧边挡板支撑、检测工位的工装定位挡块，都能看到同结构形式零件的身影。和普通的L型角码不同，这款支架做了三立面延伸的结构设计，不是简单的两个垂直面弯折，而是在垂直相交的两个安装面基础上，额外延伸出一段带安装孔的平行支撑臂，能同时实现三个方向的连接固定，减少拼接位置的零件数量，降低装配累计误差。

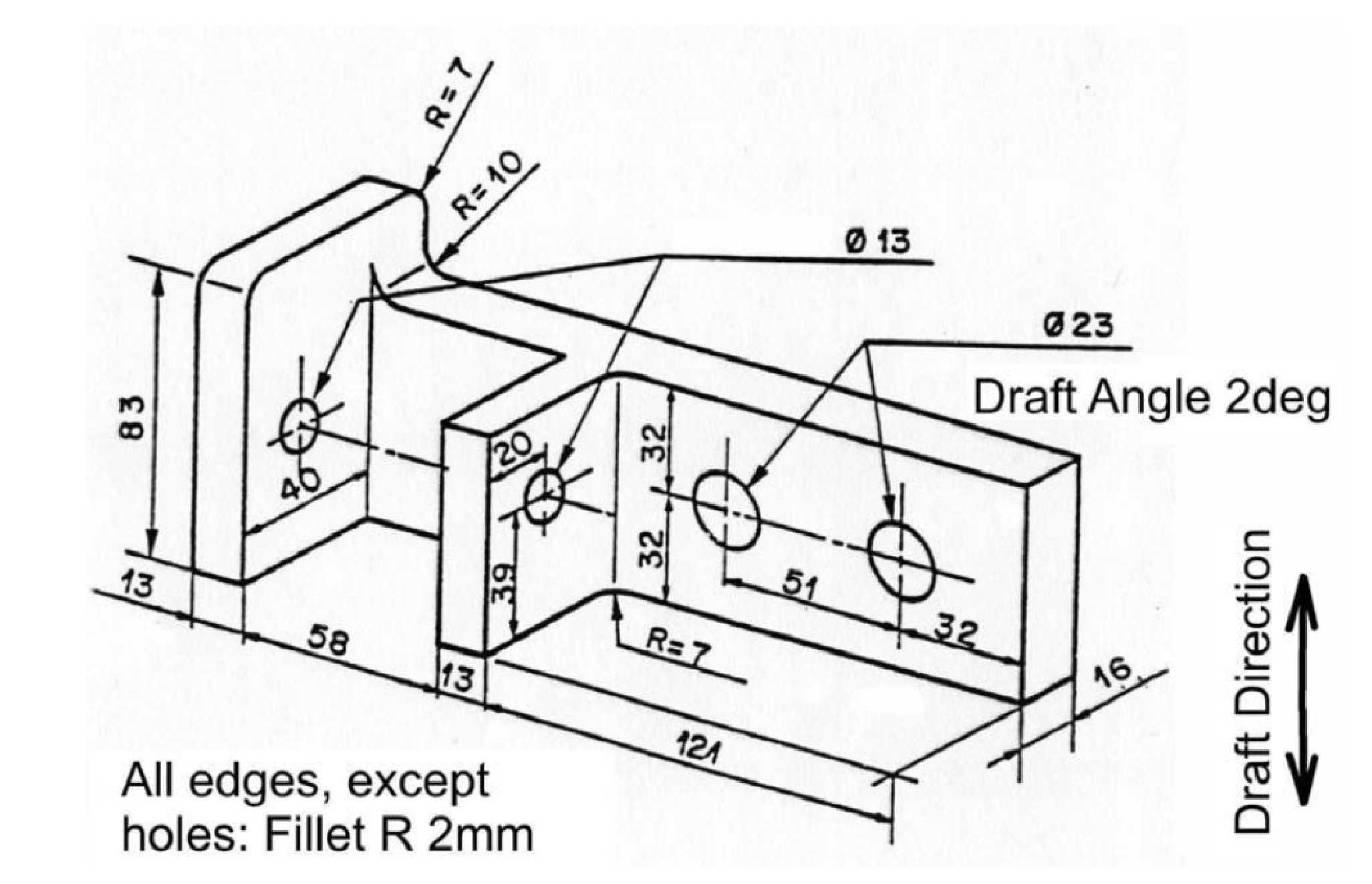

　　从结构功能上看，三个安装面都做了等厚设计，壁厚均匀，适合采用型材铣削或者钣金折弯后焊接的工艺加工，也可以直接开模做压铸成型，批量生产时的工艺一致性很好。每个安装面上的通孔都做了沉孔处理，安装时螺丝头可以完全埋入零件表面，不会突出外露，避免和相邻装配零件产生干涉，也能减少设备运行过程中螺丝剐蹭线缆、操作人员衣物的风险。三个安装孔的孔位间距是按照通用工业型材的槽距标准设计的，不管是和欧标铝型材配合，还是和冷轧钢板折弯的安装板对接，都能直接对齐孔位，不需要现场二次打孔修配，能大幅缩短现场装配的工时。

　　设计这类支架的时候，首先要考虑的是受力方向的载荷匹配，支架的直角转折位置做了小圆角过渡，没有尖锐的应力集中棱角，在承受垂直方向的静载荷或者小幅振动载荷的时候，不会在弯折位置出现应力断裂的问题。延伸出来的支撑臂长度是经过受力核算的，既不会因为臂长过长导致受力时出现形变翘曲，也不会因为臂长过短无法满足跨接两个安装面的连接需求。零件的所有外露棱边都做了倒角去毛刺处理，装配过程中不会划伤操作人员，也不会在安装时刮破配套零件的表面喷塑层。

　　安装边界方面，这款支架的总宽度控制在常规安装空间的适配范围内，垂直立面的高度刚好适配常见的20系列、30系列工业铝型材的安装面宽度，不需要额外裁切调整。三个安装面的平面度公差控制在0.1mm以内，和被连接件贴合的时候不会出现缝隙，锁紧螺丝后能保证连接的刚性，不会出现松动晃荡的情况。零件表面可以根据使用场景做不同的表面处理，普通车间环境下做喷塑处理就能满足防锈需求，在有腐蚀介质的环境下使用可以做阳极氧化或者镀锌处理，适配不同的工况要求。

　　在实际设备维护场景里，这种一体式的三向连接支架比多个角码拼接的结构可靠性更高，拼接结构在设备长期运行产生振动的情况下，很容易出现个别螺丝松动、连接位置错位的问题，一体式结构的整体刚性更好，能长期保持连接位置的精度，减少日常维护的紧固频次。在做设备改造的时候，这种支架也可以作为通用转接件使用，不需要专门定制特殊的连接零件，利用现成的安装孔就能实现不同方向零件的转接固定，降低改造成本和改造周期。很多工装夹具的制作过程中，也会用到这类支架作为定位基准的支撑件，依靠安装面的平面度保证定位块的安装精度，不需要额外做复杂的调平工作，只要把支架和安装基面锁紧，就能保证支撑面的垂直度要求。
