机器人装配用U型安装支架结构设计

　　该U型结构件主要面向桌面级小型教学机器人、轻型装配机器人的机身装配环节使用，作为承载末端执行机构走线、连接两侧驱动臂与中部安装基板的核心支撑构件，在小型机器人装配场景中承担着定位基准、载荷传递、走线防护的多重作用。在实际机器人装配作业中，这类支架往往处于驱动模组与执行端的衔接位置，需要兼顾安装精度保持性与轻量化需求，避免因支架刚性不足导致末端执行器出现定位偏移，同时也要控制自身重量，降低驱动端的负载冗余。

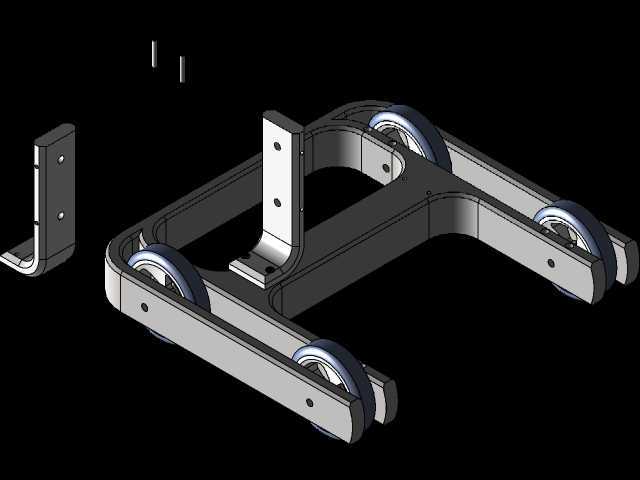

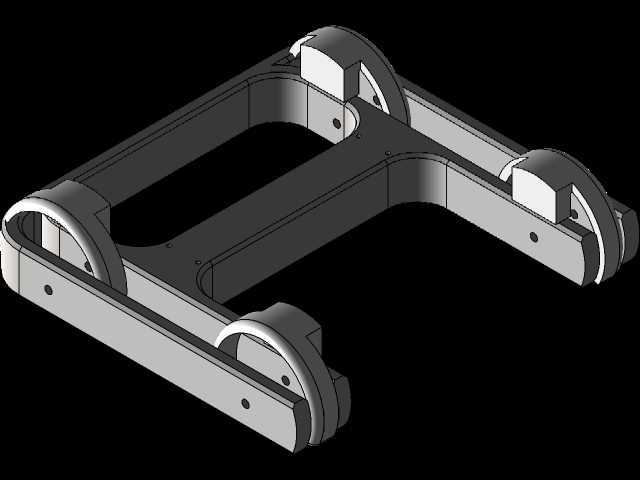

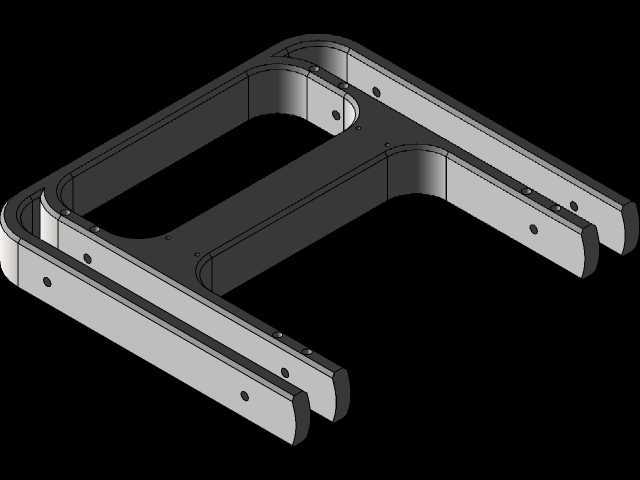

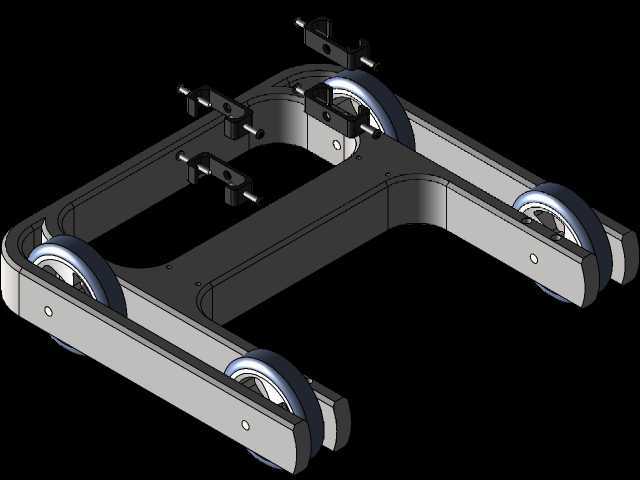

　　从结构功能特性来看，该构件采用双侧对称悬臂的U型构型，两侧臂板上预留的规则排布安装孔位，可直接适配标准螺栓连接的驱动模组、传感器安装座，无需额外加工转接板即可完成组件固定；中部镂空区域一方面为内部走线预留了充足空间，避免机器人运动过程中线缆与结构件发生剐蹭磨损，另一方面也有效降低了构件整体重量，减少运动过程中的惯性冲击。臂板边缘做了等半径倒圆角处理，既消除了机加工后的锐边安全隐患，也能降低应力集中系数，提升构件在反复启停载荷下的疲劳寿命。

　　设计过程中优先遵循了装配基准统一原则，将两侧臂板的安装孔位同轴度公差控制在0.02mm以内，保证两侧驱动臂安装后运动平面的平行度，避免出现运动卡滞、单侧磨损加剧的问题。构件的壁厚设计经过载荷校核，在满足15kg额定承载的前提下，将壁厚控制在合理区间，兼顾刚性与轻量化需求；安装孔位采用沉孔设计，螺栓安装后头部完全沉入构件表面，不会突出平面干涉其他运动部件的运行轨迹。

　　从安装边界尺寸来看，该构件的整体外轮廓宽度适配常规200mm行程的线性模组安装尺寸，两侧臂板的间距预留了120mm的内部安装空间，可容纳常规尺寸的控制板、走线槽以及小型气动元件；底部安装面的平面度公差控制在0.03mm以内，与中部安装基板贴合后不会出现间隙，保证连接刚性。构件的总高度控制在80mm，安装后不会超出小型机器人的整体外廓尺寸，避免在协作场景中与周边设备发生碰撞。

　　在实际装配应用中，该支架可直接作为机器人腰部结构的主体支撑件，上端连接旋转驱动模组，下端固定在机器人移动底盘或固定工作台面上，两侧臂板预留的孔位可根据实际需求拓展安装视觉传感器、防撞触边等附加组件，无需对支架主体进行二次加工。针对教学场景下的机器人装配练习需求，该结构的孔位排布、尺寸公差都遵循了常规机械装配的工艺规范，学习者可通过该零件的装配练习，掌握基准对齐、螺栓预紧顺序、形位公差校验等基础装配技能，也可基于该基础结构进行二次设计，拓展出适配不同负载、不同行程的衍生支架结构，满足自定义机器人的搭建需求。

　　需要注意的是，该构件在安装时需先完成底部安装面与基座的贴合固定，按照对角线顺序逐步拧紧连接螺栓，避免因单侧受力导致构件出现微小形变，影响两侧臂板的平行度；安装驱动臂前需先校验臂板安装孔的同轴度，若存在加工偏差可通过铰孔工艺进行修正，保证驱动轴转动顺畅无卡滞。日常维护中只需定期检查连接螺栓的预紧力，确认构件表面无明显形变或裂纹即可，无需额外的润滑或养护操作，适配教学场景、轻型装配场景下的长期使用需求。
