基础练习用异形支撑定位结构件

　　在日常机械结构设计的基础训练环节，这类异形支撑定位件是非常典型的建模练习载体，很多刚接触三维建模的工程师都会从这类带规则几何特征、同时包含异形切削结构的零件入手，熟悉拉伸、切除、拔模等基础建模命令的实际应用逻辑。从实际应用场景来看，这类零件常出现在小型工装夹具的定位单元、非标自动化设备的料道挡停结构、或是小型电子设备的内部支撑骨架位置，别看它整体尺寸不大，在对应的装配场景里往往承担着精准定位、承载侧向载荷、限制工件自由度的核心作用，很多时候整条产线的定位精度偏差，追根溯源就是这类小支撑件的形位公差没控制到位。

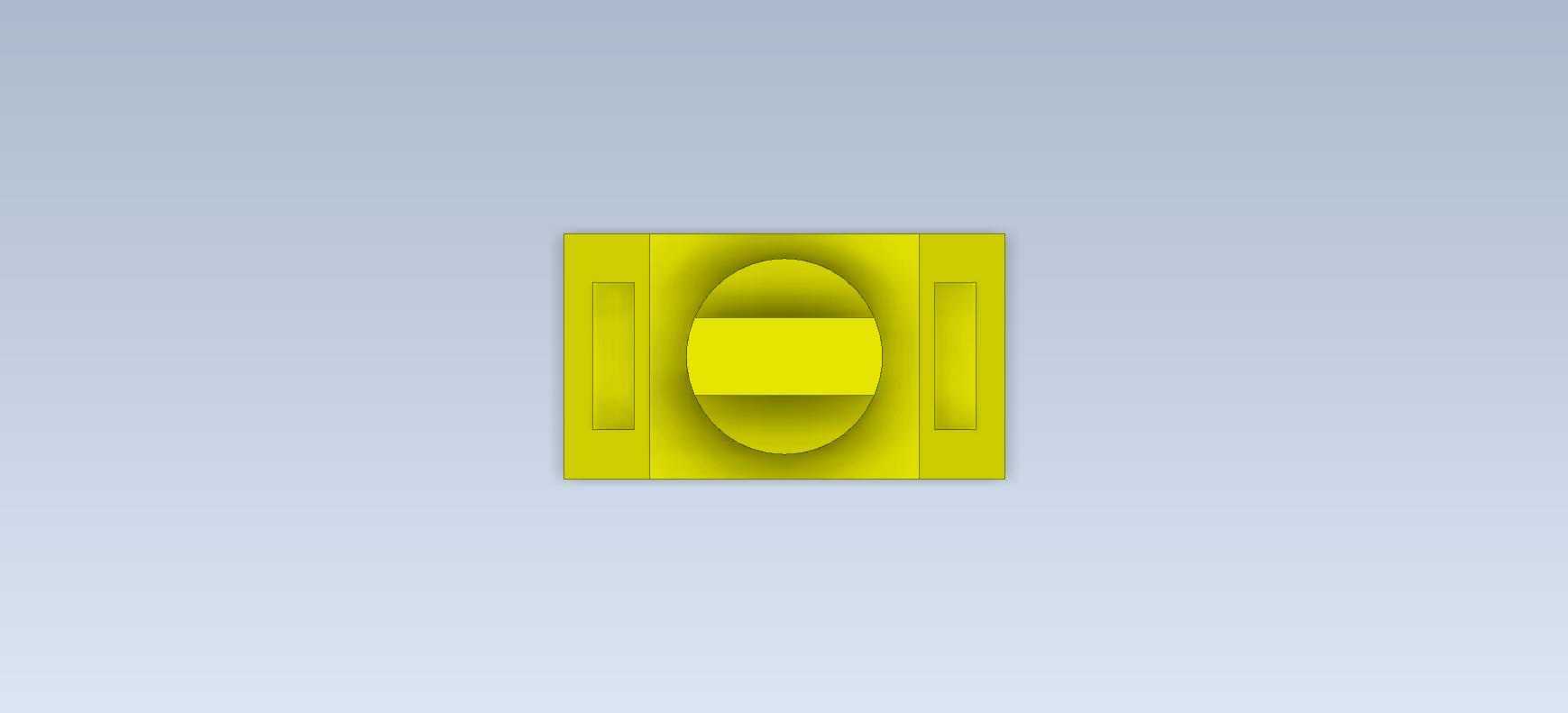

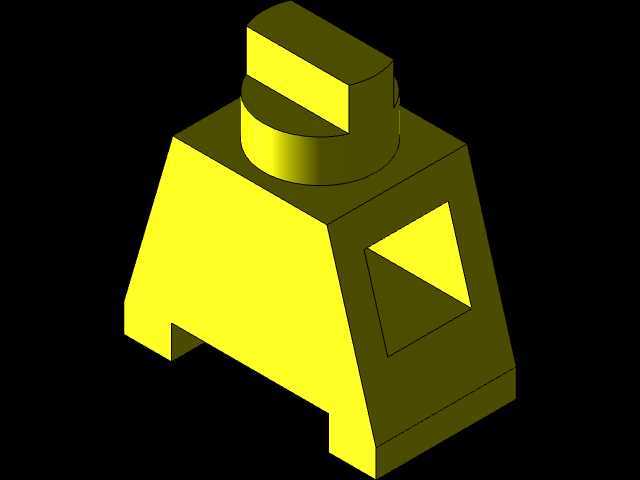

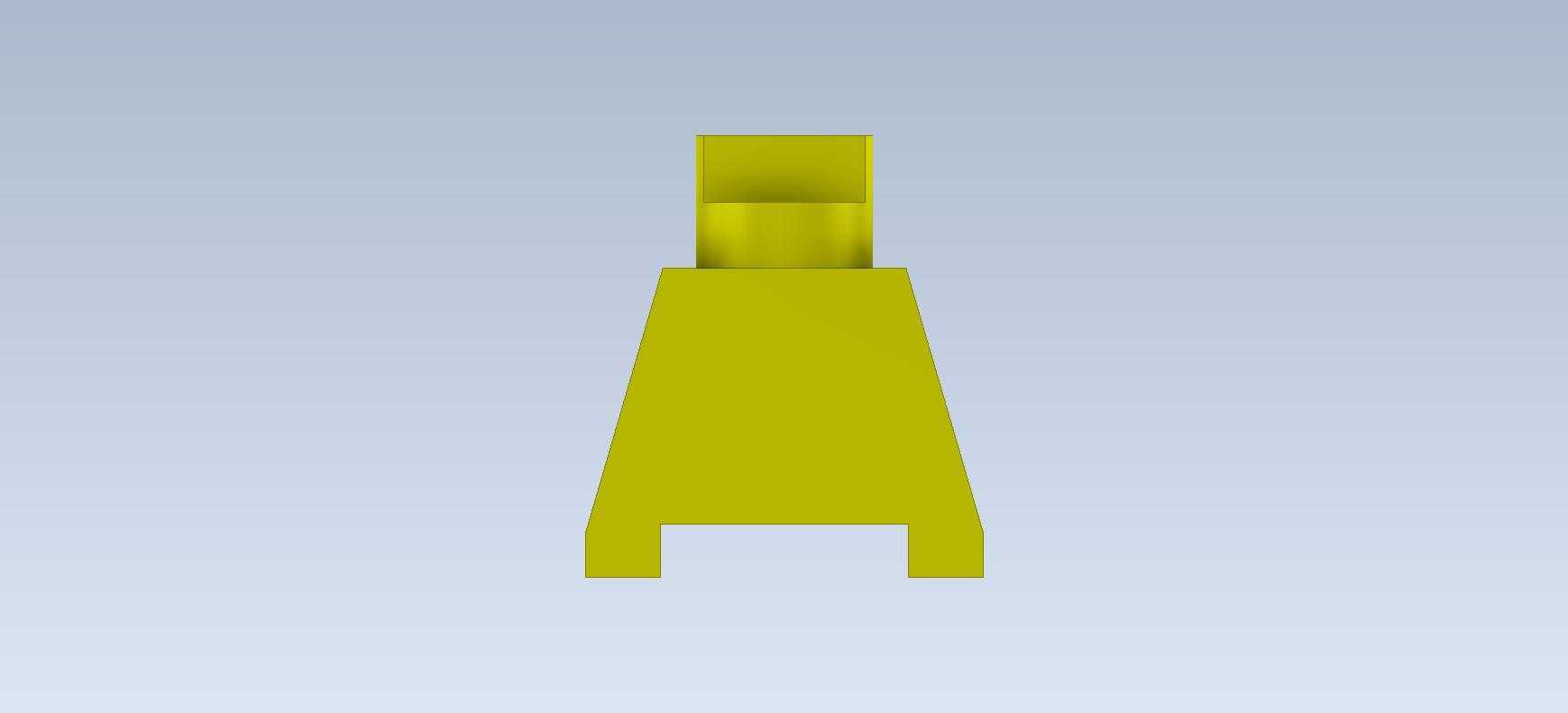

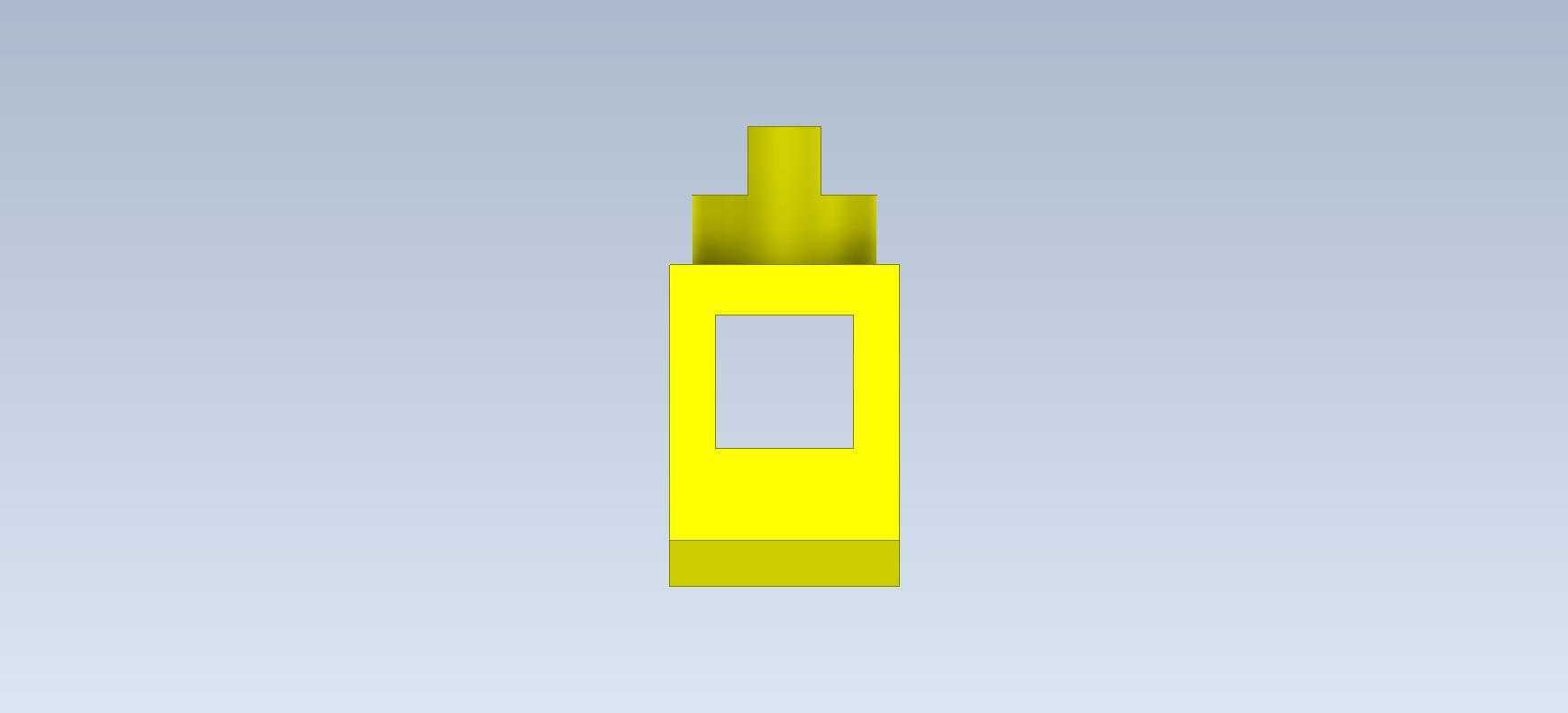

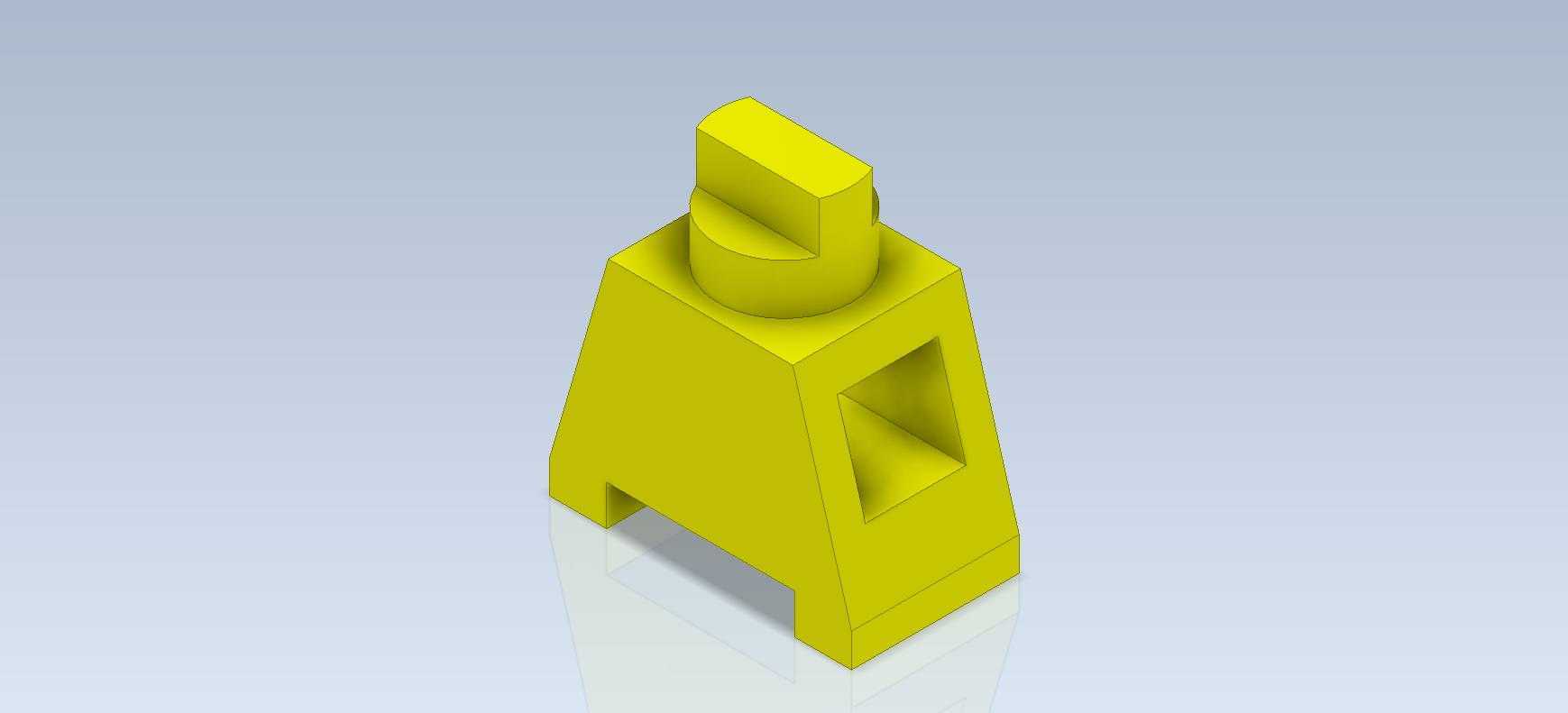

　　从功能特性上拆解，这个零件的主体采用上窄下宽的梯形锥台结构，这种结构设计首先是保证了底部安装的稳定性，更大的支撑底面可以分散承载时的压应力，避免长期受载后出现底部应力集中导致的开裂变形；顶部的凸台结构做了半圆柱与方块的组合设计，这种结构不是随意绘制的几何形状，而是对应了装配时的定位需求——半圆柱面可以和对应配合件的圆弧槽实现径向定位，顶部的方块结构则可以卡入配合件的方槽内，限制零件自身的周向转动，不需要额外加装防转销就能实现两个自由度的限制，减少了装配时的零件数量，也降低了后续维护的复杂度。零件侧面开设的方形通槽，一方面是为了减轻零件自身重量，在满足结构强度的前提下减少材料用量，尤其是如果采用尼龙或者工程塑料注塑加工的话，这种掏空结构还能避免注塑过程中出现壁厚不均导致的缩痕、翘曲问题；另一方面这个通槽也可以作为走线孔或者辅助定位的卡口，在装配时可以穿过扎带固定周边的线缆，或是插入卡簧实现轴向的位置锁定，一个结构同时满足多个功能需求，是基础结构设计里很典型的一物多用思路。

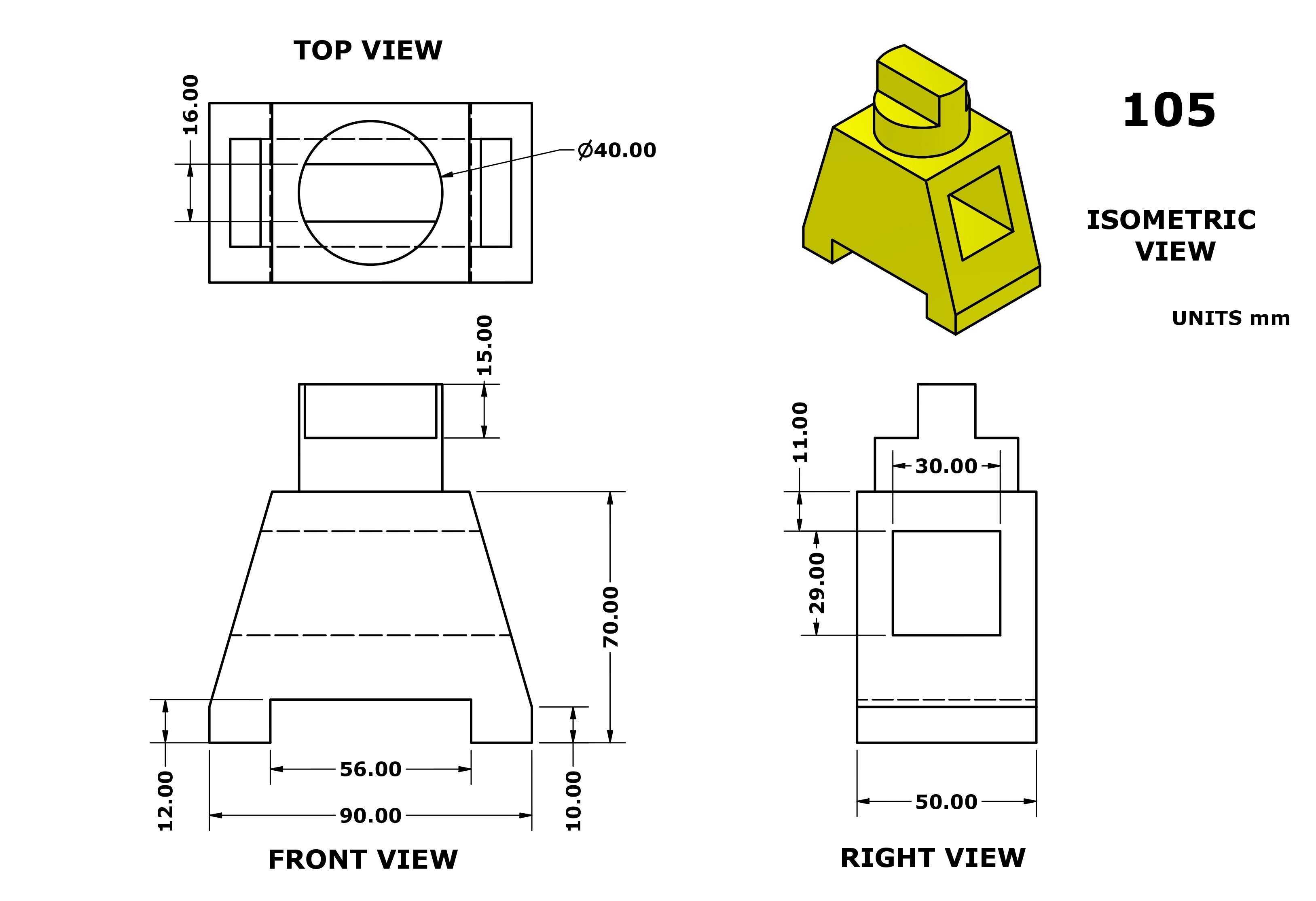

　　做这类零件的建模设计时，首先要明确安装边界的约束：底部的安装面需要保证平面度公差在0.05mm以内，才能和安装基板实现紧密贴合，避免装配后出现倾斜；顶部凸台的同轴度、以及凸台和底部安装面的垂直度，是直接影响定位精度的核心形位公差，设计时需要把基准设定在底部安装面，所有上部特征的尺寸标注都以这个基准为参考，避免基准链过长导致的公差累积。外形尺寸上，这类练习件的整体高度一般控制在50-80mm区间，底部支撑面的单边宽度比上部凸台的最大直径宽出15-20mm，保证支撑的稳定系数在1.5以上，即使受到侧向的冲击载荷也不会出现倾翻；侧面通槽的壁厚要保留至少3mm的厚度，如果是采用金属材料切削加工的话，最小壁厚可以适当放宽到2mm，但如果是塑料注塑成型，壁厚最好控制在2.5-4mm之间，避免出现填充不足或者壁厚过大导致的缩水问题。

　　很多新手在做这类基础建模练习的时候，往往只关注外形的相似度，忽略了结构背后的工程逻辑，比如拔模角度的设置——如果这个零件是采用注塑或者压铸工艺生产，所有沿着脱模方向的侧壁都需要设置1-1.5度的拔模斜度，不然生产的时候会出现脱模困难、刮伤零件表面的问题；还有棱边的倒角处理，所有非配合的锐边都要做0.2-0.5mm的倒角或者圆角，既可以避免加工后锐边割手，也能减少热处理过程中锐边位置的应力集中导致的开裂。另外在建模的特征顺序上，应该先绘制主体的基础轮廓，完成拔模、圆角等工艺特征后，再进行侧面开槽、顶部凸台的细节绘制，这样后续修改参数的时候，不会出现特征参考丢失的问题，也方便后续根据装配需求快速调整整体尺寸。这类零件虽然结构不复杂，但是涵盖了机械结构设计里最基础的稳定性设计、基准选择、公差匹配、工艺性考量等核心知识点，把这类基础零件的设计逻辑摸透，后续做复杂装配体的时候才能避免出现结构干涉、工艺无法落地、公差不合理等常见问题。
