带环形提手的基座式机械固定练习构件

　　在日常机械结构设计的基础练习环节，这类带一体式环形提手的块状基座构件，是很多设计新人熟悉实体建模逻辑、掌握安装配合思路的典型练习载体，别看它结构不复杂，实际在小型工装夹具、便携检测设备、桌面级实验装置里都能找到同逻辑的结构应用。从实际使用场景来看，这类构件常作为小型功能模块的承载基座，比如在便携式工业检测探头的固定支架上，基座部分承担整个模块的安装定位作用，环形提手则方便操作人员快速取放、转移模块，不需要额外加装可拆卸提手，避免了额外连接件带来的松动风险，在需要频繁挪动工位的小型装配工装里，这种一体式结构的可靠性远高于拼接式提手结构。

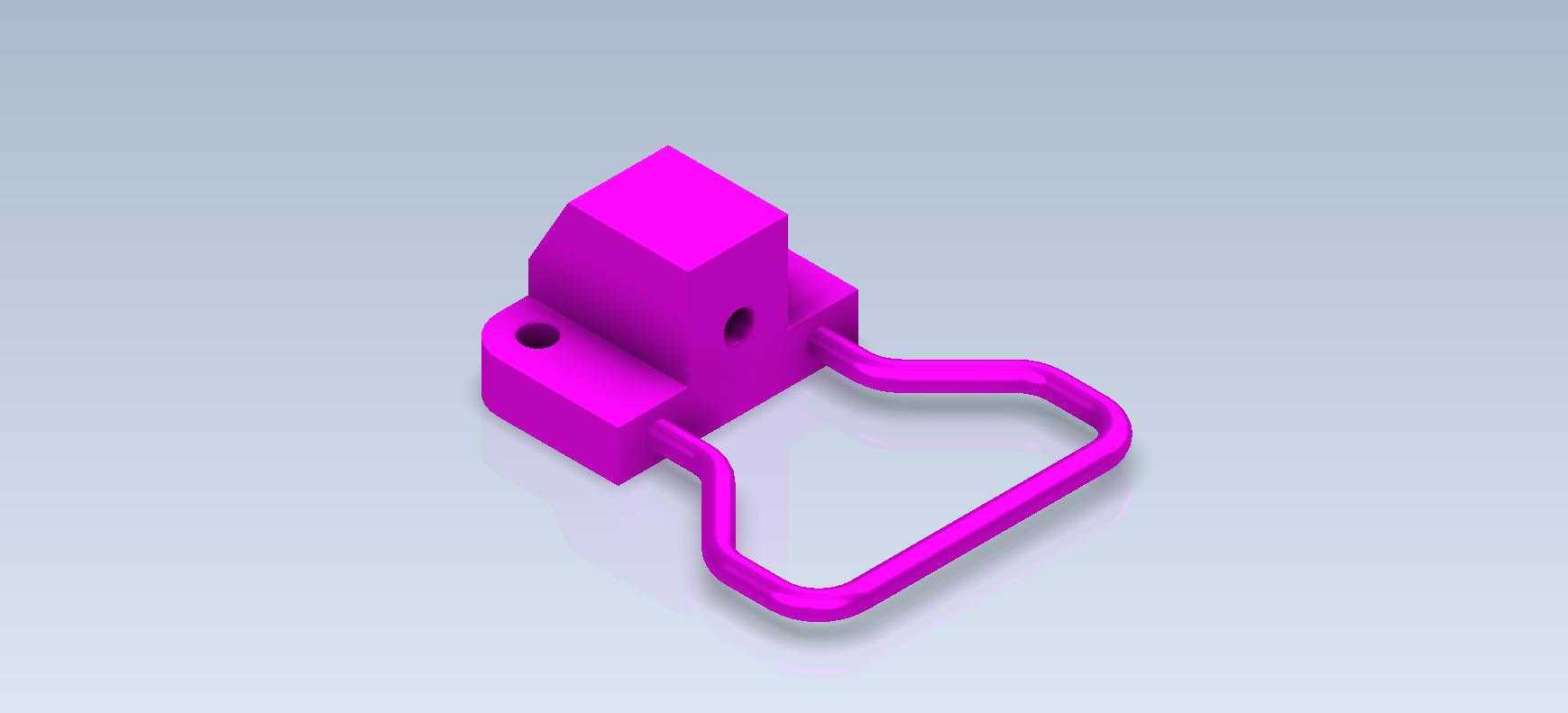

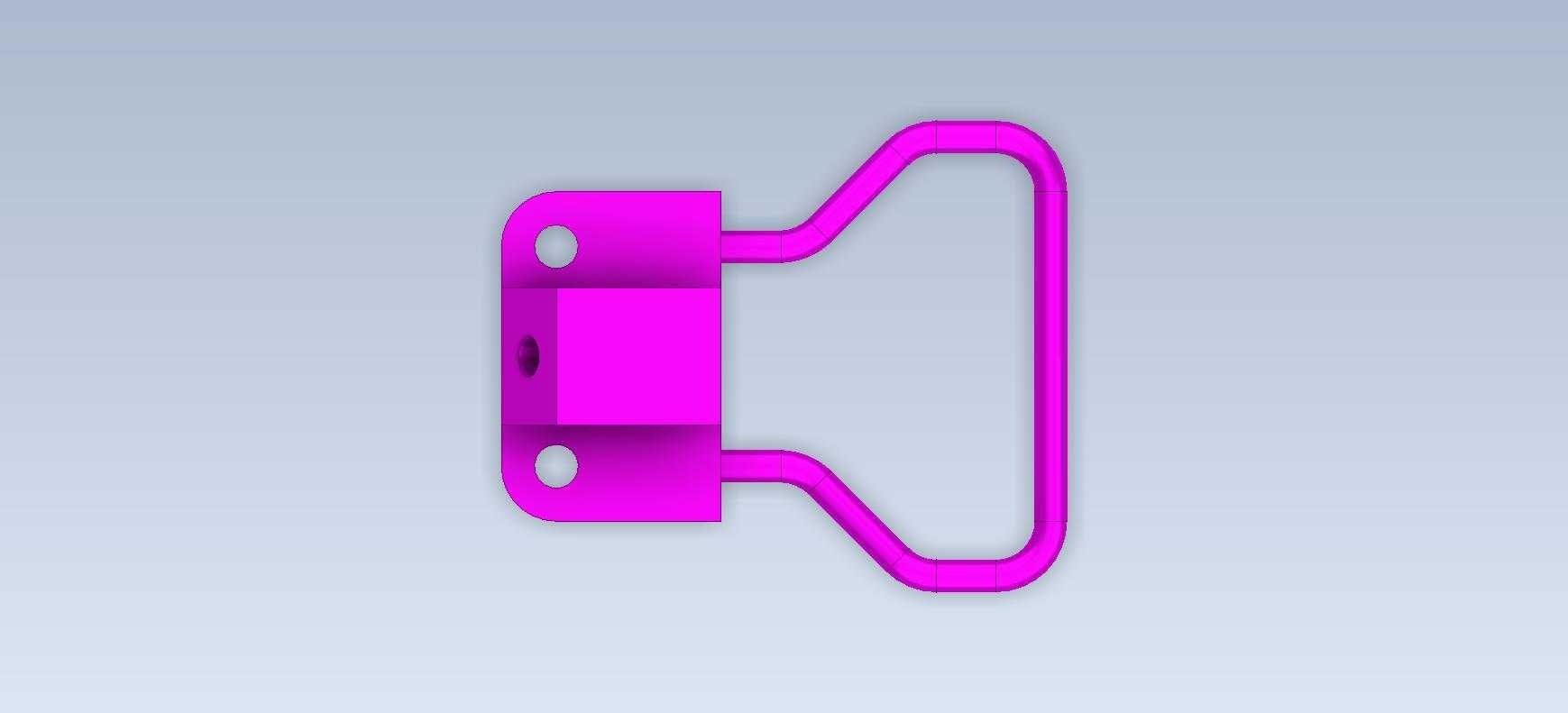

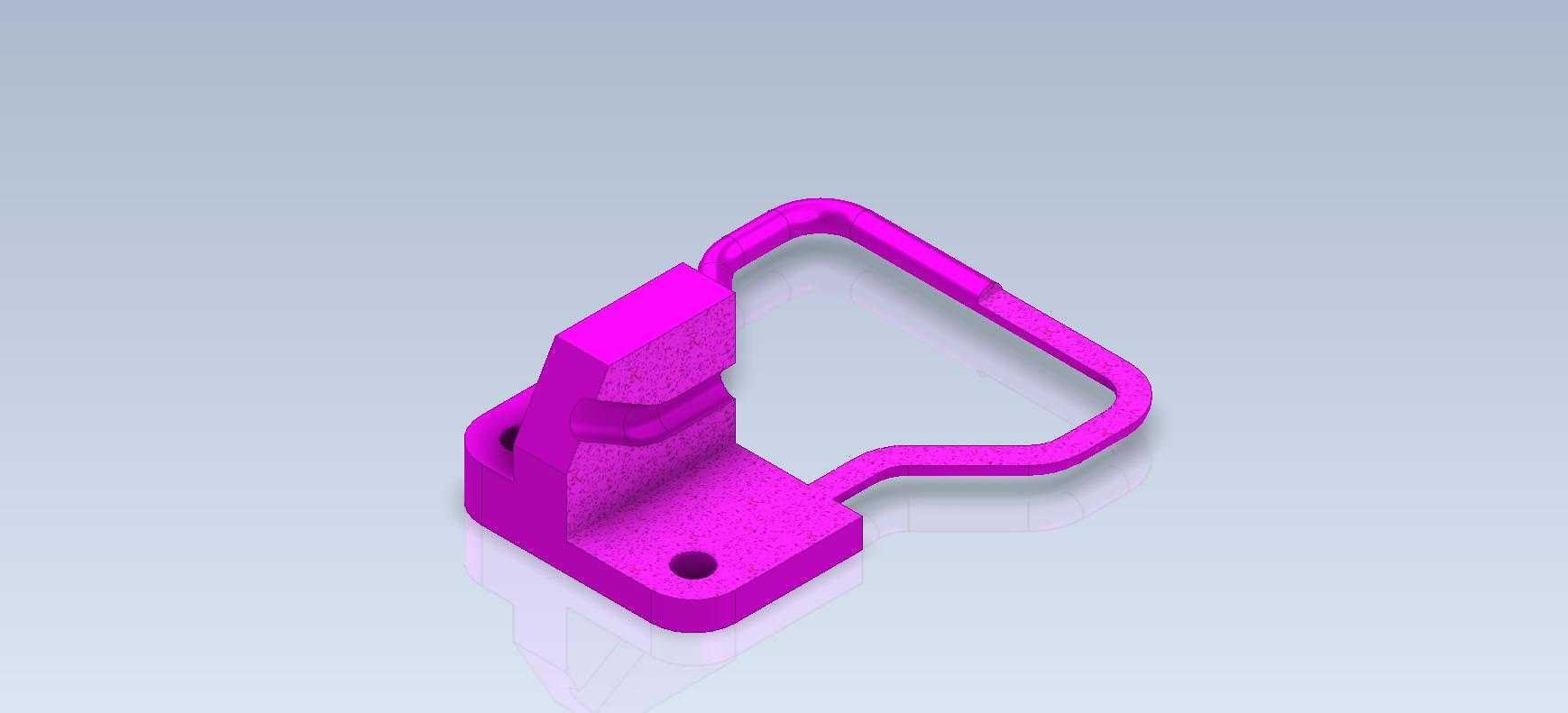

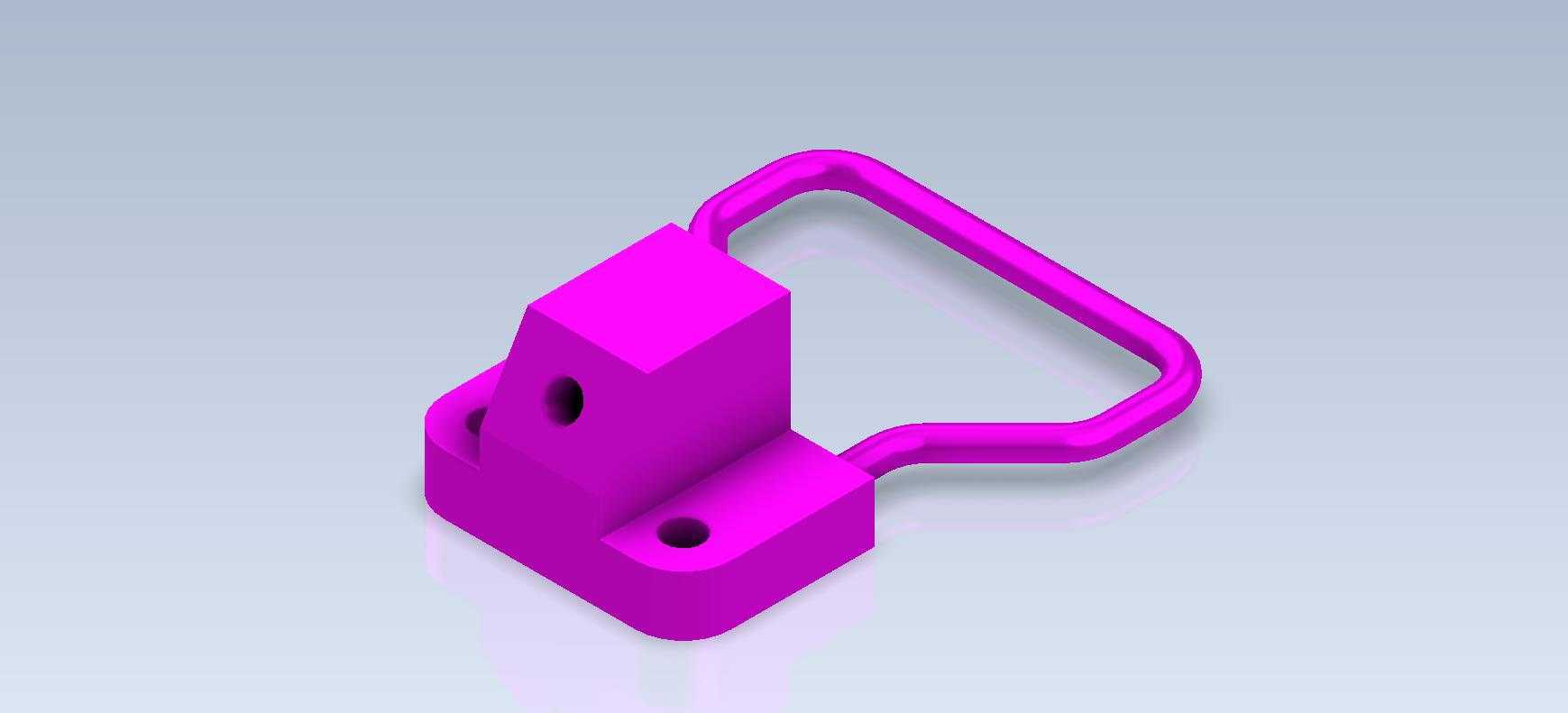

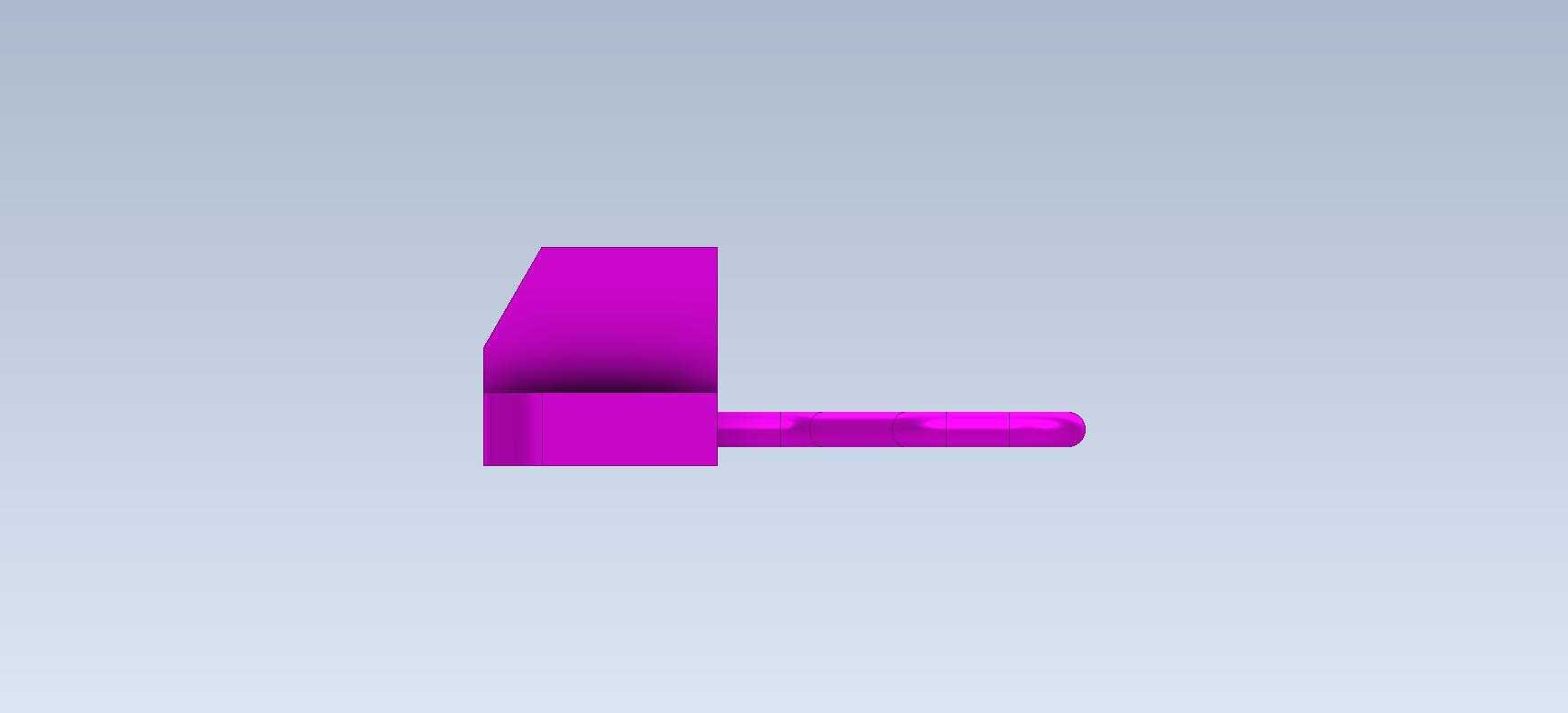

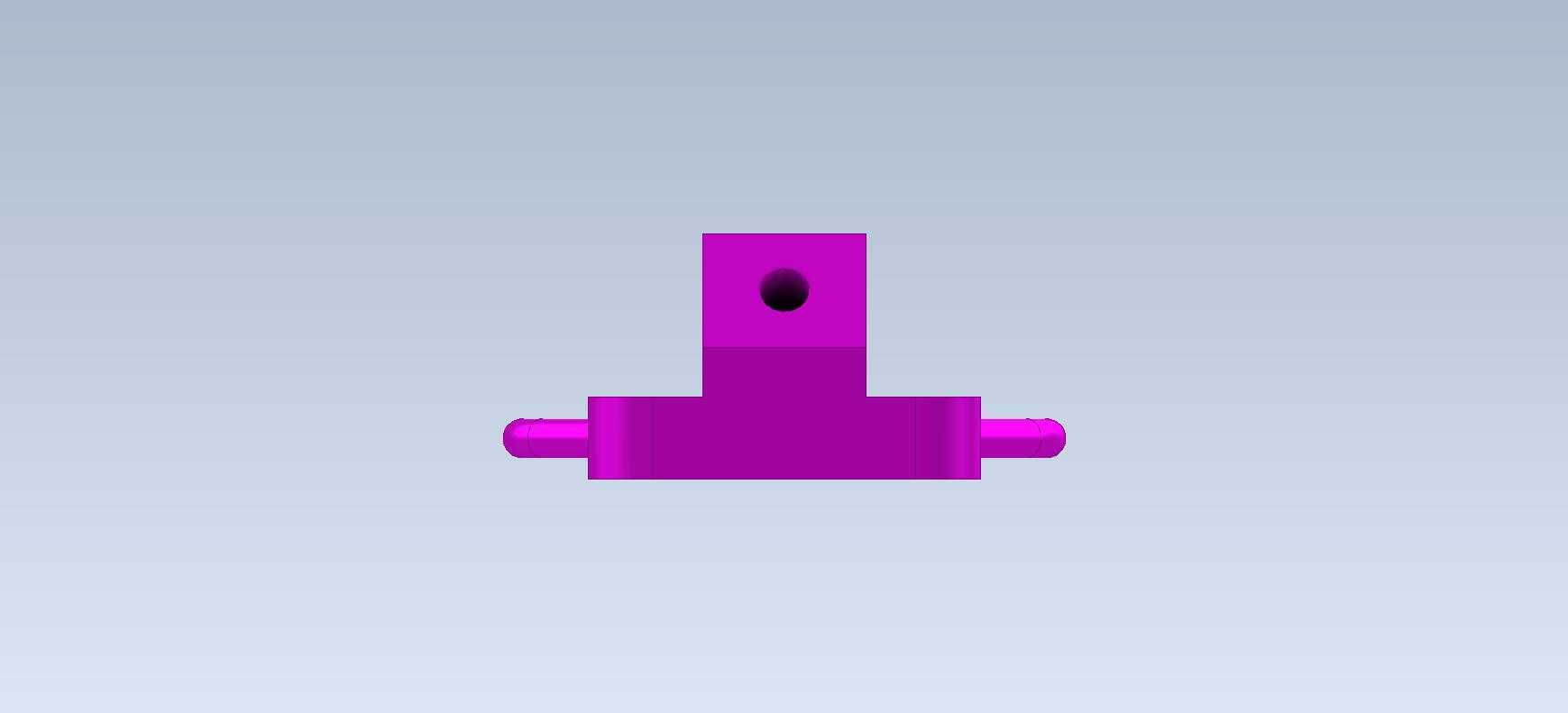

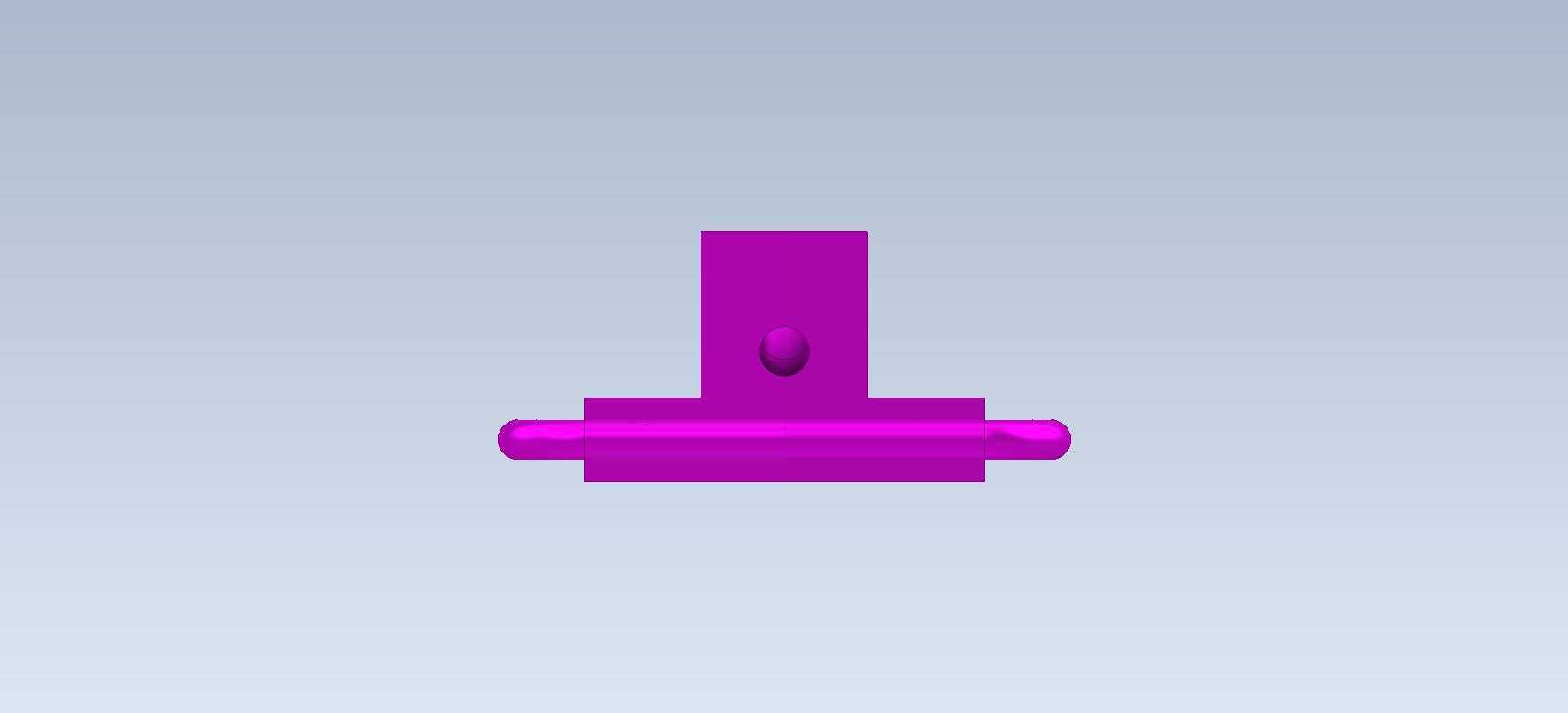

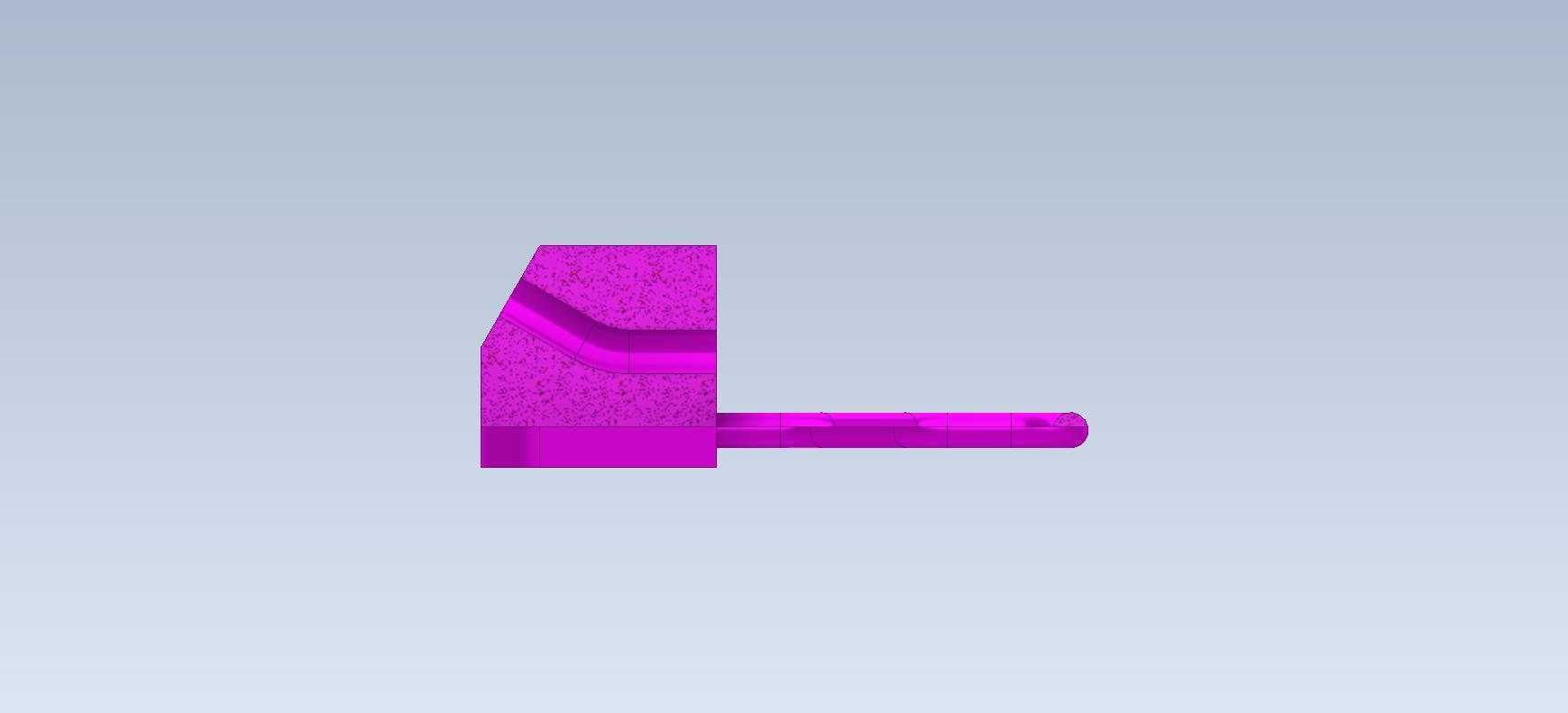

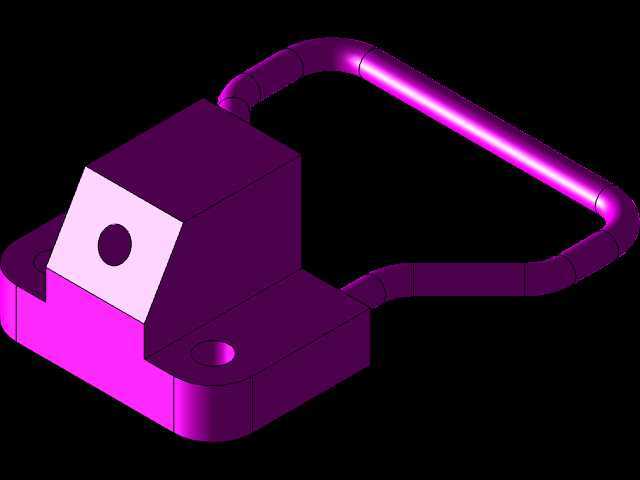

　　从功能特性上拆解，整个构件分为两个核心功能区：下部的安装基座和上部的环形提手。下部基座设计了两个沉头安装孔，孔位分布在基座的两个对角凸台上，这种孔位布局可以在有限的基座轮廓内最大化安装稳定性，避免安装后出现绕安装点转动的窜动问题，沉孔设计可以让安装螺丝的头部完全沉入基座内部，不会突出安装面，既避免螺丝头刮擦操作人员或者干涉周边其他构件的运动路径，也能让整个基座的安装面完全贴合设备的安装基板，保证安装后的平面度。基座主体向上延伸出带侧孔的立板结构，这个侧孔是功能安装位，可以用来穿装定位销、固定检测触头或者铰接小型连杆构件，孔的位置距离安装面有固定高度，保证安装在这个位置的功能件有足够的操作空间，不会和基座安装面产生干涉。上部的环形提手和基座、立板是完全一体化的结构，环的截面做了等半径圆角过渡，没有尖锐棱角，一方面是握持的时候不会硌手，另一方面一体化的结构避免了焊接或者拼接提手带来的应力集中问题，在频繁提拿的使用场景下，不会出现提手断裂的情况。

　　设计思路上，这类构件优先考虑的是加工工艺性和使用可靠性的平衡，整个构件没有复杂的曲面特征，所有的转角都做了统一的工艺圆角，不管是采用机加工方式从整块坯料铣削成型，还是采用注塑、3D打印方式快速成型，都不需要复杂的工装夹具，加工难度低，成型效率高。在建模练习过程中，这类构件可以帮助设计者熟练掌握拉伸、凸台、切除、圆角这些最常用的建模命令，理解特征之间的父子关系，比如先做基座的主体拉伸，再做安装凸台、立板、提手的特征，最后做孔切除和圆角处理，建模顺序和实际加工的工序逻辑是完全对应的，能帮新人建立建模逻辑和加工逻辑对应的思维，而不是单纯堆砌特征。

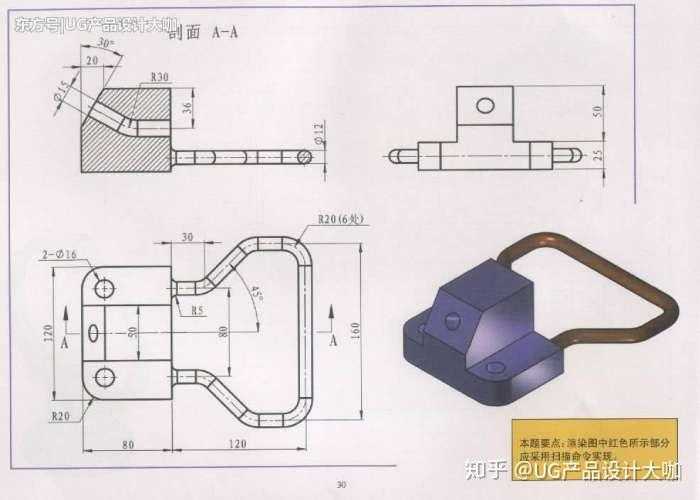

　　从外形尺寸和安装边界来看，这类练习构件的整体轮廓控制在小型便携件的尺寸区间内，基座的底面是完全平整的安装基准面，两个安装孔的中心距按照通用小型安装基板的孔位标准设计，适配常见的M3、M4规格安装螺丝，立板上的侧孔轴线和安装基准面保持平行，孔的中心高度满足常规小型功能件的安装空间要求，环形提手的内圈尺寸足够成年人四指穿过握持，提手的最外轮廓不会超出基座的投影范围太多，避免安装后提手和周边设备构件产生碰撞，整个构件的重心落在两个安装孔的连线范围内，提拿的时候不会出现明显的倾斜，安装后受力均匀，长期使用也不会因为偏载导致安装螺丝松动。在实际的设计练习中，完成这类构件的建模后，还可以进一步拓展做装配验证，比如模拟安装螺丝的装配、功能件在侧孔上的安装，检查各个特征之间的配合间隙是否合理，有没有出现特征干涉的问题，这也是基础CAD练习里很重要的环节，不是单纯把外形做出来，而是要理解每个特征对应的实际功能，让建模的结果真正符合工程使用的要求，而不是只追求视觉上的相似。
