U型起重连接吊环结构设计

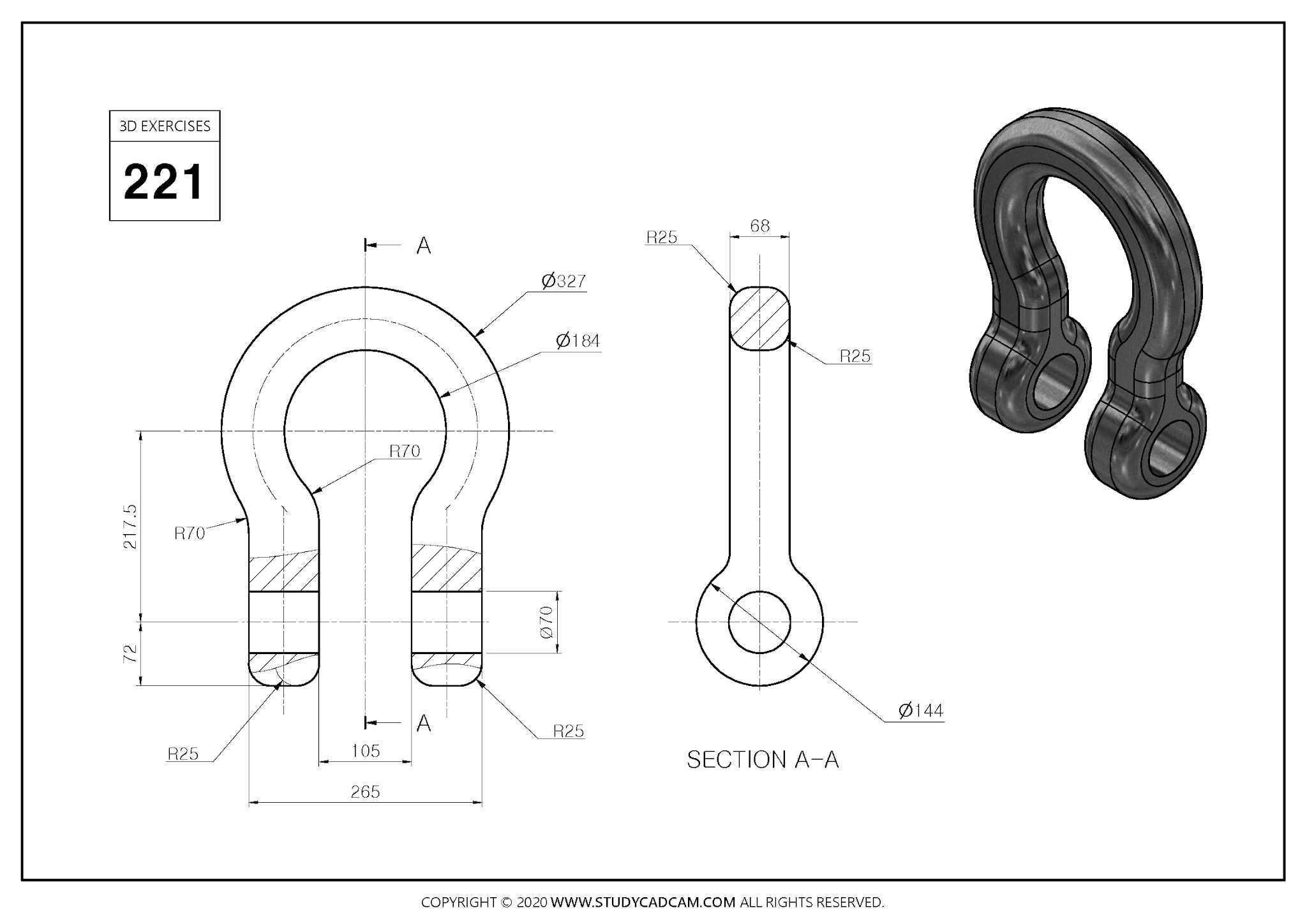

　　该U型连接吊环是起重吊装作业场景中应用极广的受力连接件，常见于车间物料吊运、户外设备安装、港口货物装卸、重型设备移位等作业环节，主要作用是在起重吊具与被吊重物之间形成可靠的铰接连接点，传递吊装过程中的拉力载荷，同时通过自身的铰接特性抵消吊装过程中产生的偏摆扭力，避免吊索具出现硬性弯折损伤。从结构功能来看，该构件整体为闭合U型弯杆结构，两端同轴设置带通孔的连接端，通孔用于穿装销轴，可与卸扣本体、吊耳板、钢丝绳索节等部件形成可拆卸的铰接配合，U型的弧形弯段为主要受力段，平滑的圆弧过渡能够避免应力集中，在承受大吨位拉力时不会出现局部应力突变导致的断裂风险。

　　设计过程中首先需要明确额定承载载荷对应的安全系数，按照起重行业通用的受力计算标准，弯杆部分的截面直径需要根据额定载荷下的拉应力、弯曲应力复合校核结果确定，两端连接孔的同轴度公差需要控制在合理范围内，避免穿装销轴后出现别卡现象，导致受力不均。外形尺寸方面，U型的内开档宽度需要匹配常规卸扣的连接耳板厚度，保证连接后有足够的活动间隙，不会出现侧向摩擦卡滞，两端连接孔的孔径需要适配对应规格的起重销轴，孔壁的厚度需要满足孔壁挤压强度要求，整体的外轮廓高度需要保证吊装时吊索具不会与被吊物的棱角发生干涉。

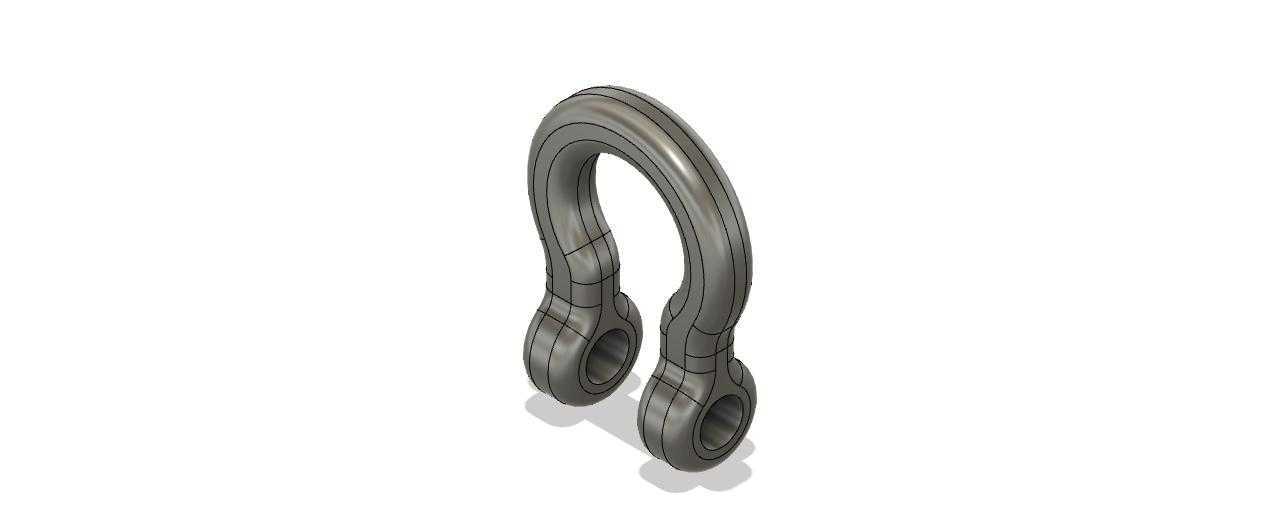

　　安装边界上，该吊环使用时需要配合对应载荷等级的销轴与开口销，销轴穿装后必须在端部安装开口销进行防脱锁定，连接时需要保证吊环的受力方向与U型平面一致，禁止侧向受力，避免弯杆承受额外的弯曲力矩，长期使用过程中需要定期检查弯杆圆弧段是否存在微裂纹、塑性变形，两端连接孔是否出现异常磨损，当磨损量超过原尺寸的一定比例时必须及时更换，避免吊装过程中发生断裂失效。建模过程中需要重点处理弯杆与两端连接端的过渡圆角，所有受力位置都要避免尖锐棱角，圆弧过渡段的曲率需要连续顺滑，保证应力传递路径平滑，两端连接孔的端面需要与孔轴线保持垂直，避免销轴安装后出现偏载，整体结构的壁厚均匀性需要控制在合理范围内，锻造加工时能够保证金属纤维流线沿受力方向连续分布，提升构件的整体抗疲劳性能。

　　在实际选型应用中，不同额定载荷的吊环对应不同的截面尺寸与开档宽度，选型时需要根据实际吊装的最大静载荷乘以动载系数确定所需的额定载荷等级，严禁小载荷等级的吊环用于大重量吊装作业，同时该类吊环仅适用于常温常压的常规吊装环境，在腐蚀环境、高温环境下使用时需要选用对应特殊材质的型号，避免材质性能下降引发安全事故。
