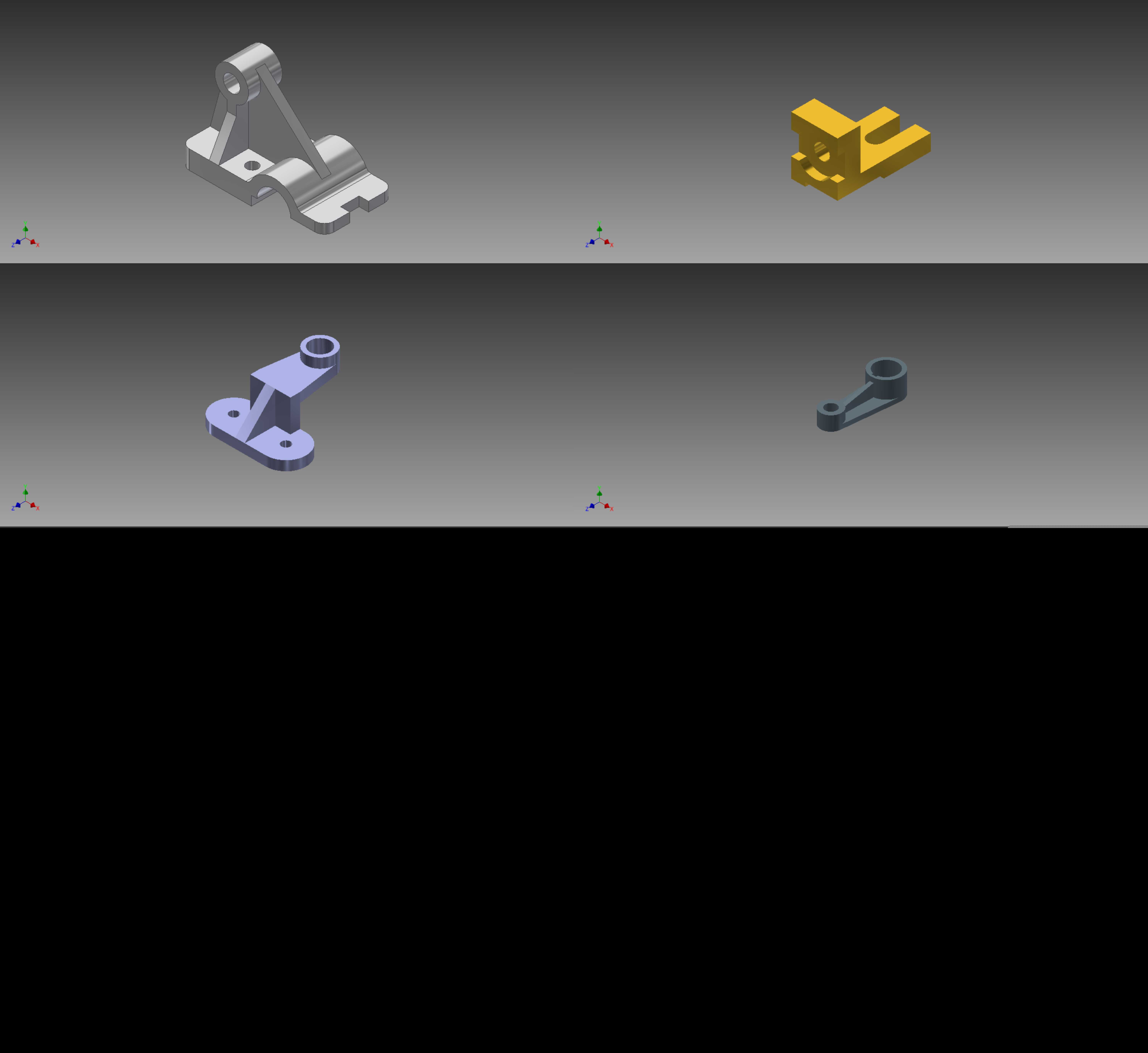

铰接式支撑安装支座结构设计练习作品

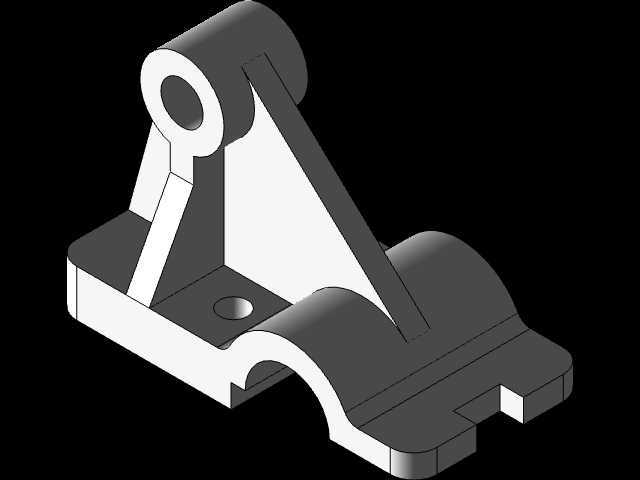

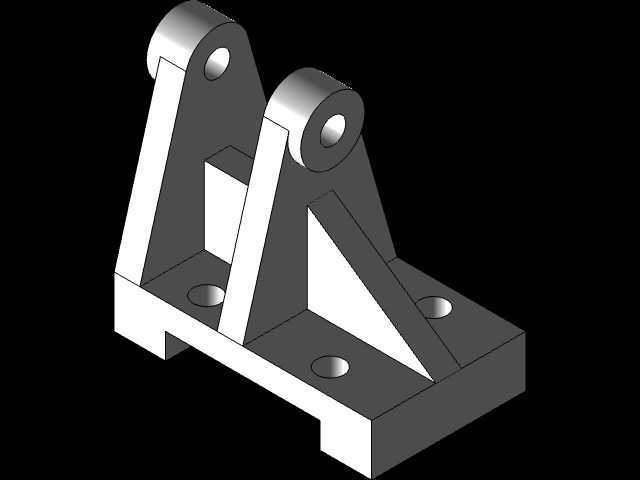

　　这类带铰接耳座的弧形安装支座，在轻工输送线、小型工装夹具台架、非标自动化设备的侧装支撑模块里应用十分普遍，日常做设备改造、小型工装搭建时经常会遇到同类型结构的设计需求，很多新手工程师刚接触结构建模时，也会把这类零件作为特征建模的进阶练习对象。从结构功能来看，这个零件同时承担两个核心作用：下部的弧形卡装结构可以抱紧圆形的安装基准轴或者管线支架，不需要额外加工整周的配合面，就能实现快速卡装定位，上部的铰接耳孔用来穿装销轴，连接需要做小角度摆动的连杆、压臂或者检测元件安装架，中间的三角加强筋把上下两个功能段连为整体，避免受力时出现连接位置的应力断裂。

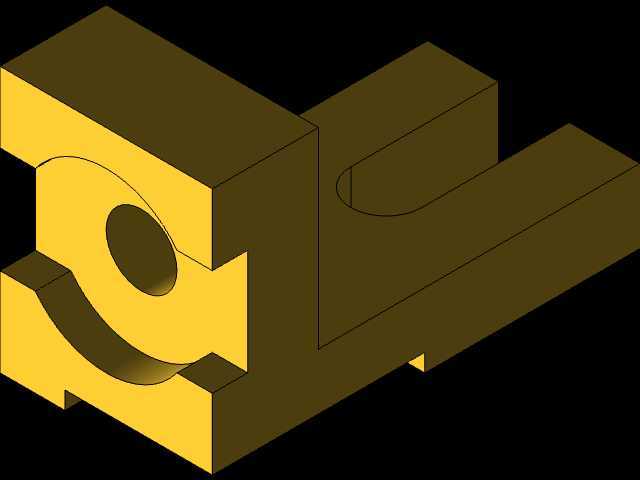

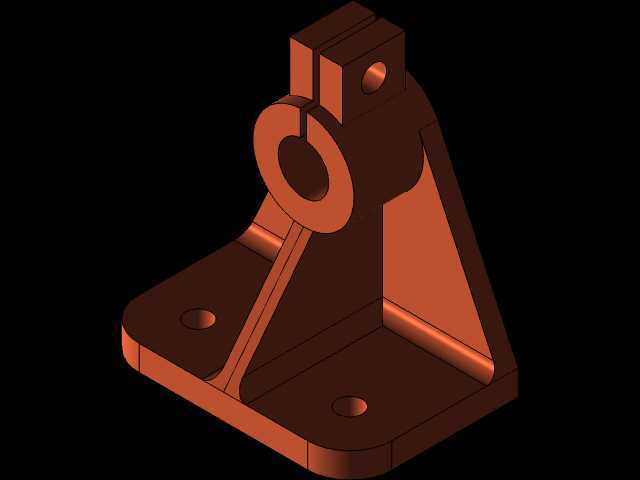

　　做这类零件的建模设计时，首先要敲定的是下部弧形卡口的半径尺寸，这个尺寸直接决定了安装适配的基准轴径，实际选型设计时要比配合的轴径大0.1到0.2毫米，既方便安装时的卡入，又不会因为间隙过大导致安装后出现晃量；卡口两侧的平台上预留了沉头安装孔，用来穿装锁紧螺栓，把整个支座牢牢固定在基准轴上，设计沉孔深度时要注意，不能让螺栓头高出安装平面，避免和上部摆动的零件产生运动干涉。上部的铰接耳是同轴的双孔结构，两个耳片的间距要和配套连接的摆臂厚度匹配，间隙控制在0.05到0.1毫米之间，既保证摆臂转动顺畅，又不会出现轴向窜动；耳孔的内径要和选用的销轴外径做基孔制间隙配合，孔的端面要做倒角处理，方便销轴装配时的导入，也能去除加工后的锐边避免划手。

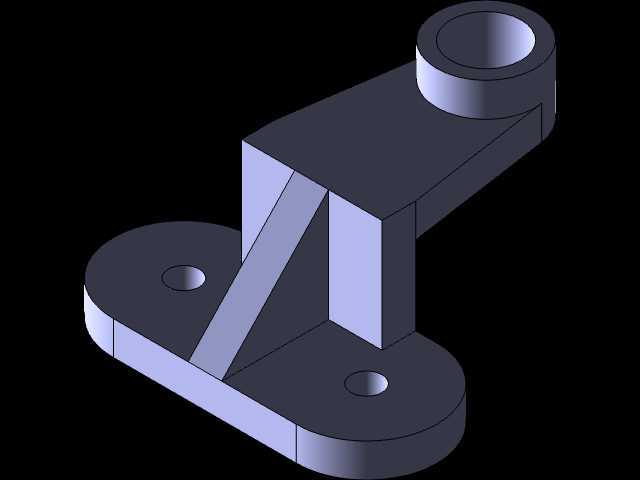

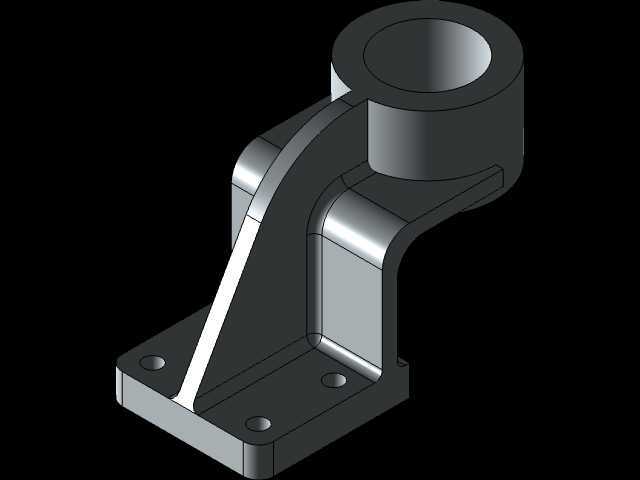

　　中间的三角加强筋设计不能随意设定厚度，要根据整个支座的承重来核算：如果是用来安装小型检测传感器，筋厚做到3到4毫米就能满足强度要求，如果是用来支撑压装机构的受力臂，筋厚就要加到6到8毫米，同时筋和上下主体的连接位置要做R2到R3的圆角过渡，避免应力集中导致受冲击时筋根开裂。整个零件的安装边界要提前核算清楚：下部弧形卡口的最低点到上部铰接孔中心的高度尺寸，决定了摆臂的摆动最低点位置，耳孔中心到支座后侧安装面的水平距离，决定了摆臂摆动时的后侧安全间隙，设计时要提前预留至少5毫米的安全余量，避免摆臂转动时碰到设备的其他固定结构。

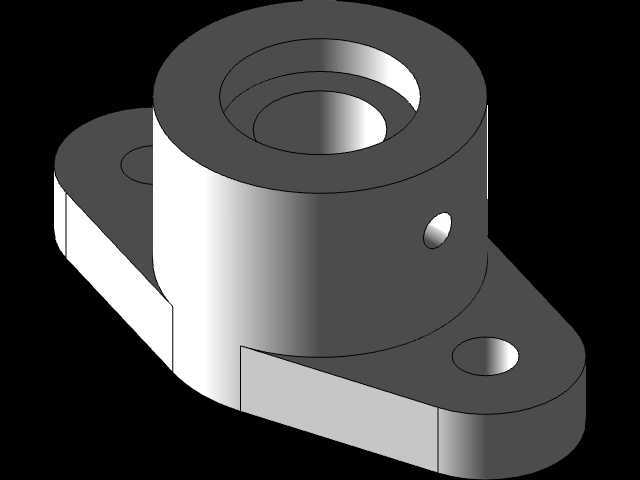

　　实际生产中这类零件如果是小批量制作，一般选用6061铝合金通过数控铣加工成型，重量轻加工成本低，适合受力不大的工装场景；如果是用在有冲击载荷的设备上，就会选用Q235钢板焊接后再做机加工，保证整体结构强度，加工完成后铰接孔位置要做去毛刺处理，有耐磨要求的场景还会在孔内压装铜套，延长铰接位置的使用寿命。建模过程中要注意各个特征的先后顺序，一般先做下部的安装底座主体，再拉伸上部的铰接耳片，最后添加加强筋和安装孔特征，倒角和圆角特征放在最后一步添加，避免前期特征修改时出现参考丢失的问题；同时要注意对称特征尽量使用镜像命令生成，保证两侧结构的尺寸一致性，避免手动绘制出现尺寸偏差，导致后续装配时出现同轴度误差，影响铰接部位的转动顺畅度。
