三板式注塑成型磁盘盖结构设计方案

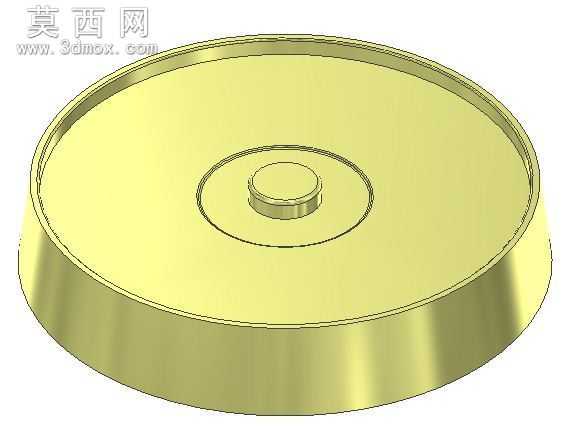

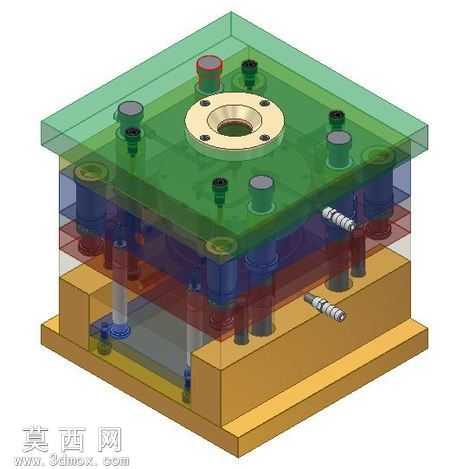

本作品为三板式注塑模具成型的磁盘盖塑件三维设计，建模阶段围绕磁盘盖的圆盘类薄壁塑件特征展开，首先通过草图绘制完成塑件外轮廓、中心定位凸台、内侧环形限位槽的截面轮廓，采用回转特征生成主体基础结构，再对边缘圆角、壁厚均匀性做参数化调整，保证塑件整体壁厚控制在注塑工艺合理区间，避免成型后出现缩痕、翘曲缺陷。材质渲染阶段选用亮面金属质感的黄铜色材质，还原磁盘盖金属镀层的表面效果，通过调整材质的反射率、粗糙度参数，模拟出金属表面细腻的光泽过渡，清晰呈现塑件的曲面轮廓与结构细节，让模型展示效果更贴近实际生产后的成品状态。结构设计上，针对磁盘盖中心带凸台、内侧带环形卡槽的特征，三板模结构能够很好地实现点浇口进料与流道凝料的自动脱落，开模过程中依次完成流道凝料脱出、塑件与定模型腔分离、动模侧顶出塑件的动作，保证成型后塑件表面无明显浇口痕迹，满足磁盘盖的外观质量要求。设计思路围绕塑件的使用需求出发，磁盘盖作为存储介质的防护部件，需要具备良好的尺寸精度与装配适配性，因此建模过程中对中心凸台的同轴度、内侧环形槽的尺寸公差做了严格约束，确保成型后的塑件能够与磁盘主体顺利装配，同时三板模的结构选型适配该塑件的大批量生产需求，能够有效提升生产效率、降低后续浇口修剪的人工成本，整体模型完整还原了塑件的所有结构特征与模具成型的适配逻辑，可用于注塑模具设计参考、成型工艺演示以及相关教学场景使用。
