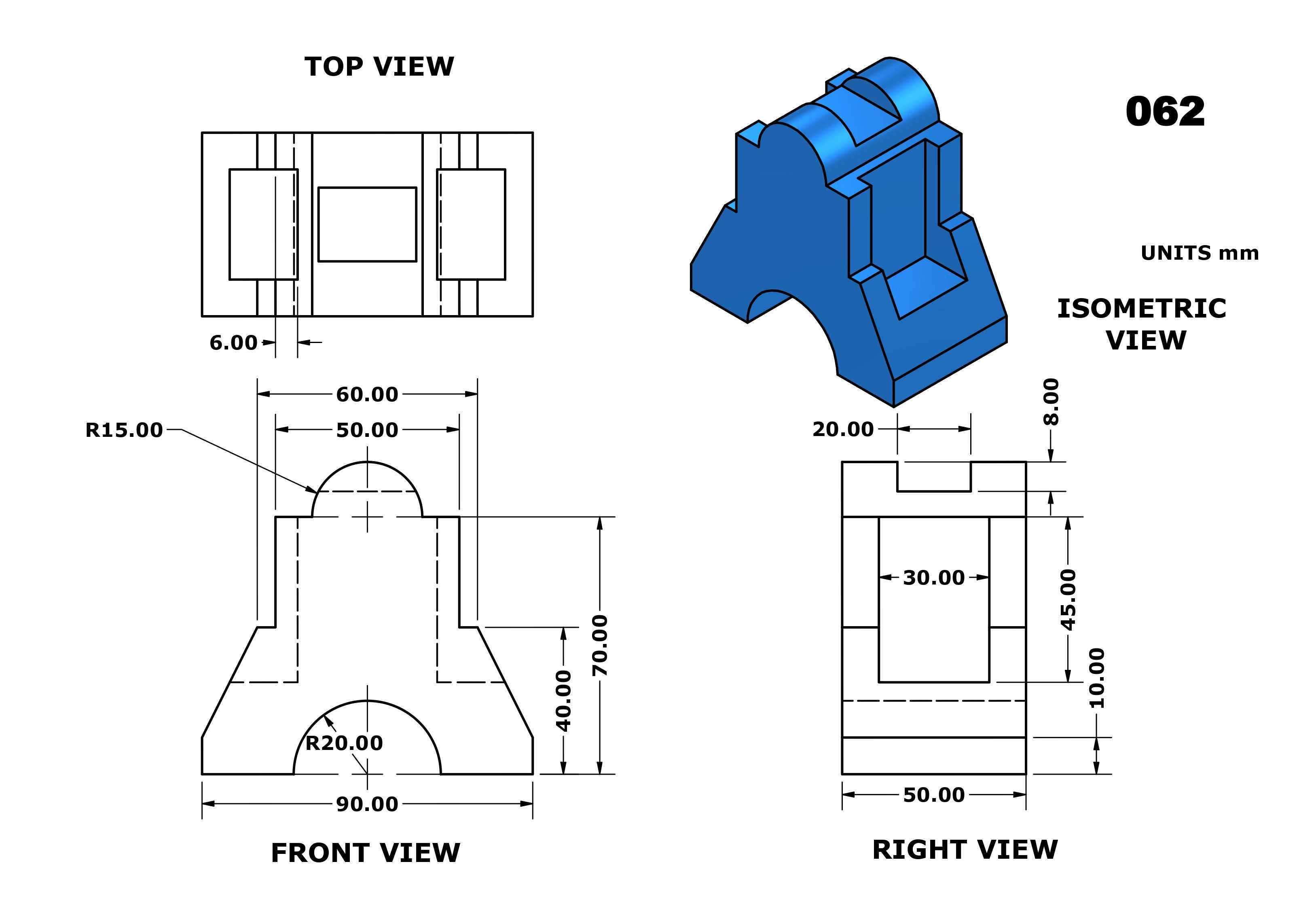

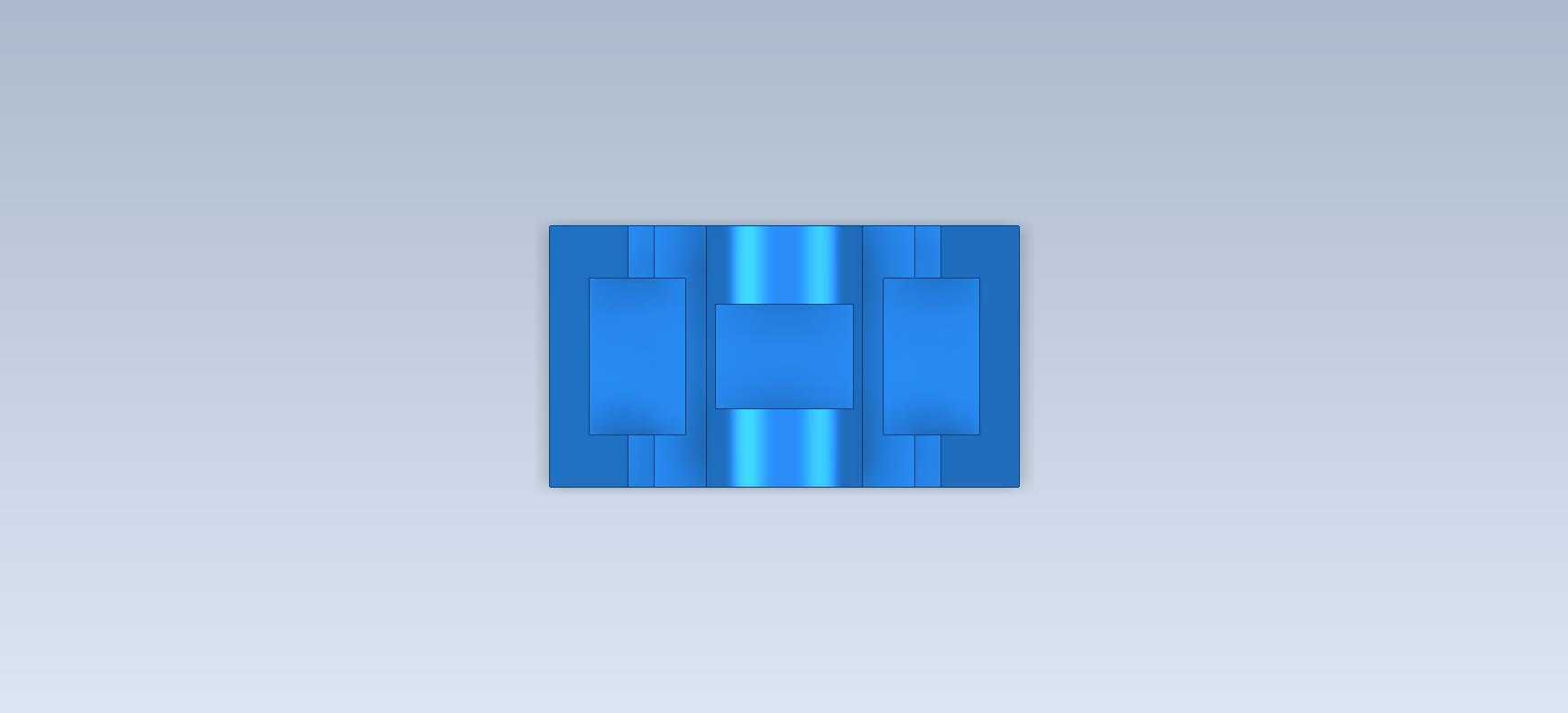

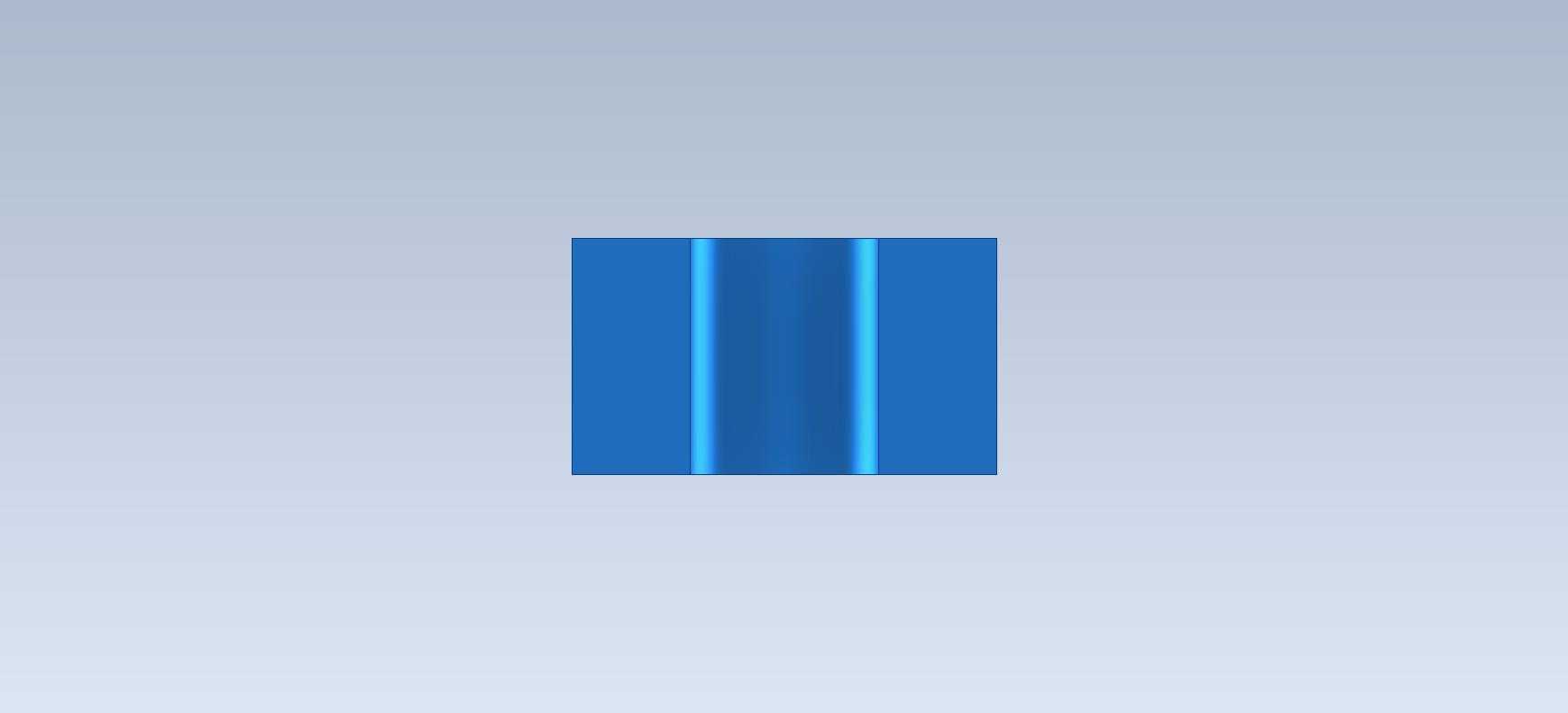

带圆弧顶支撑的异形基座结构练习件

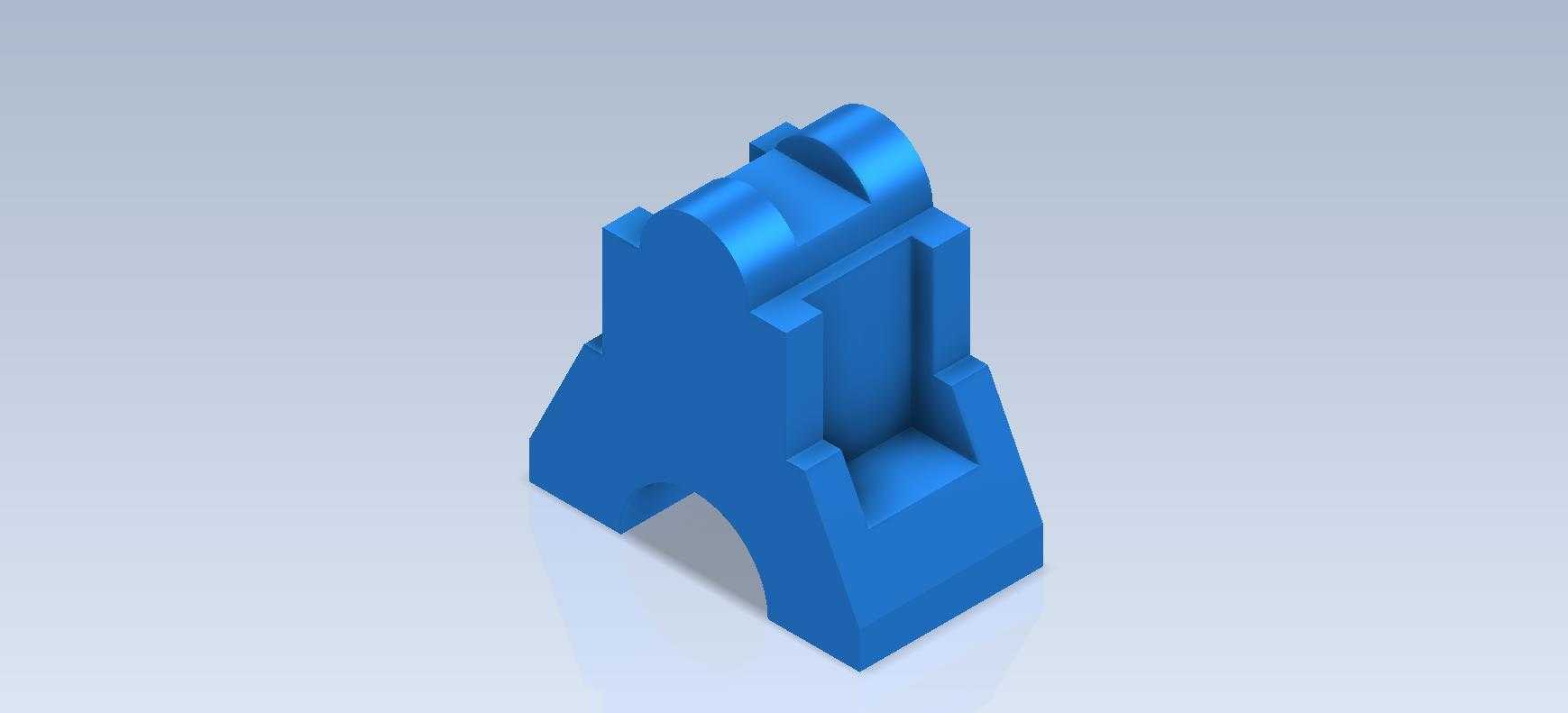

　　这类异形支撑基座在小型自动化生产线的物料承托工位、教学实训台的模块安装位、桌面级小型设备的机身支撑段都有广泛的应用场景，区别于标准型材搭建的支撑结构，一体成型的异形基座可以在有限的安装空间内同时实现多维度的限位、承托、避让功能，减少装配环节的零件数量，降低累计装配误差。从结构功能来看，该零件顶部的圆弧凸台结构，主要用于匹配带圆柱面的铰接件或者辊轴类零件的安装定位，圆弧面的曲率与配套转动件的外径保持一致，装配后可以限制转动件的径向窜动，同时预留出转动所需的活动间隙，不需要额外加装轴套定位环就可以实现基础的转动导向。

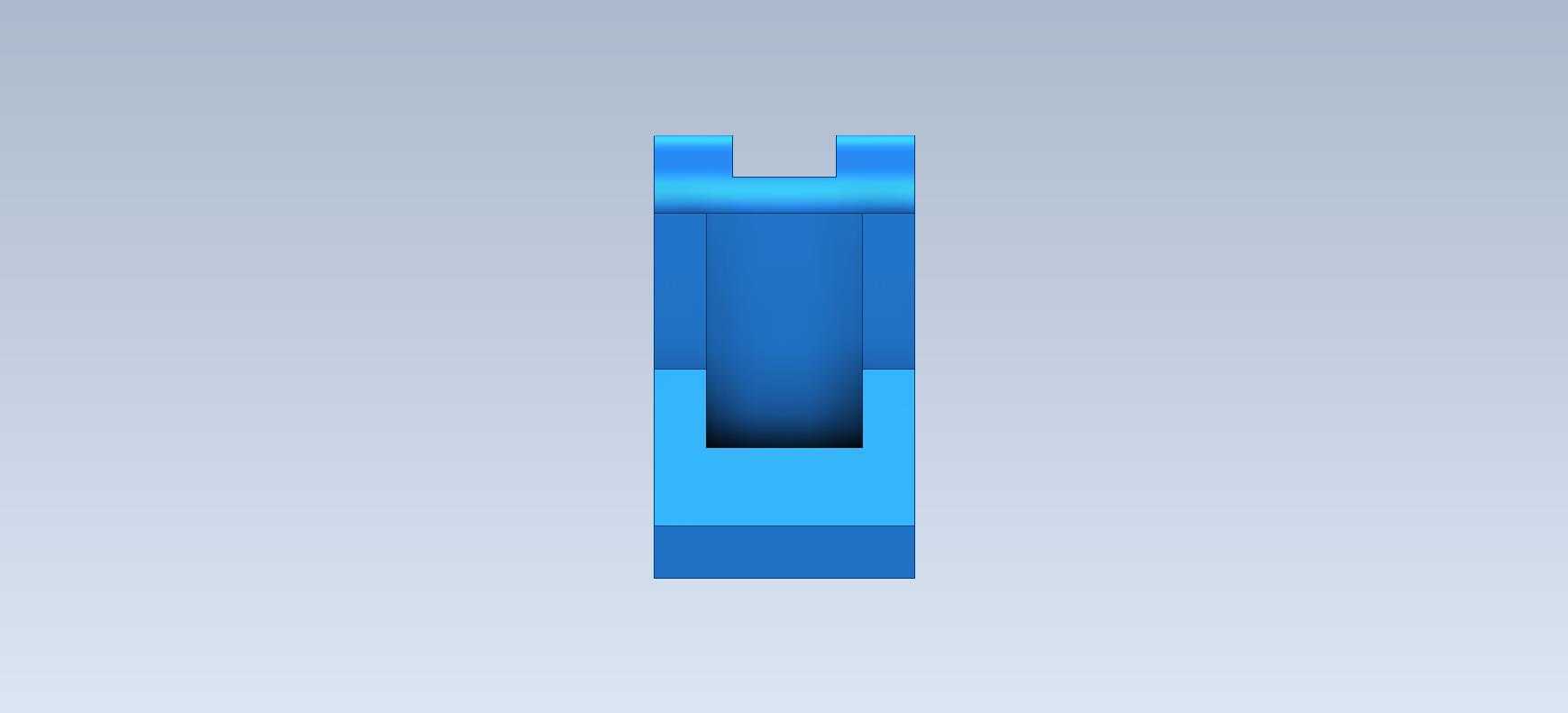

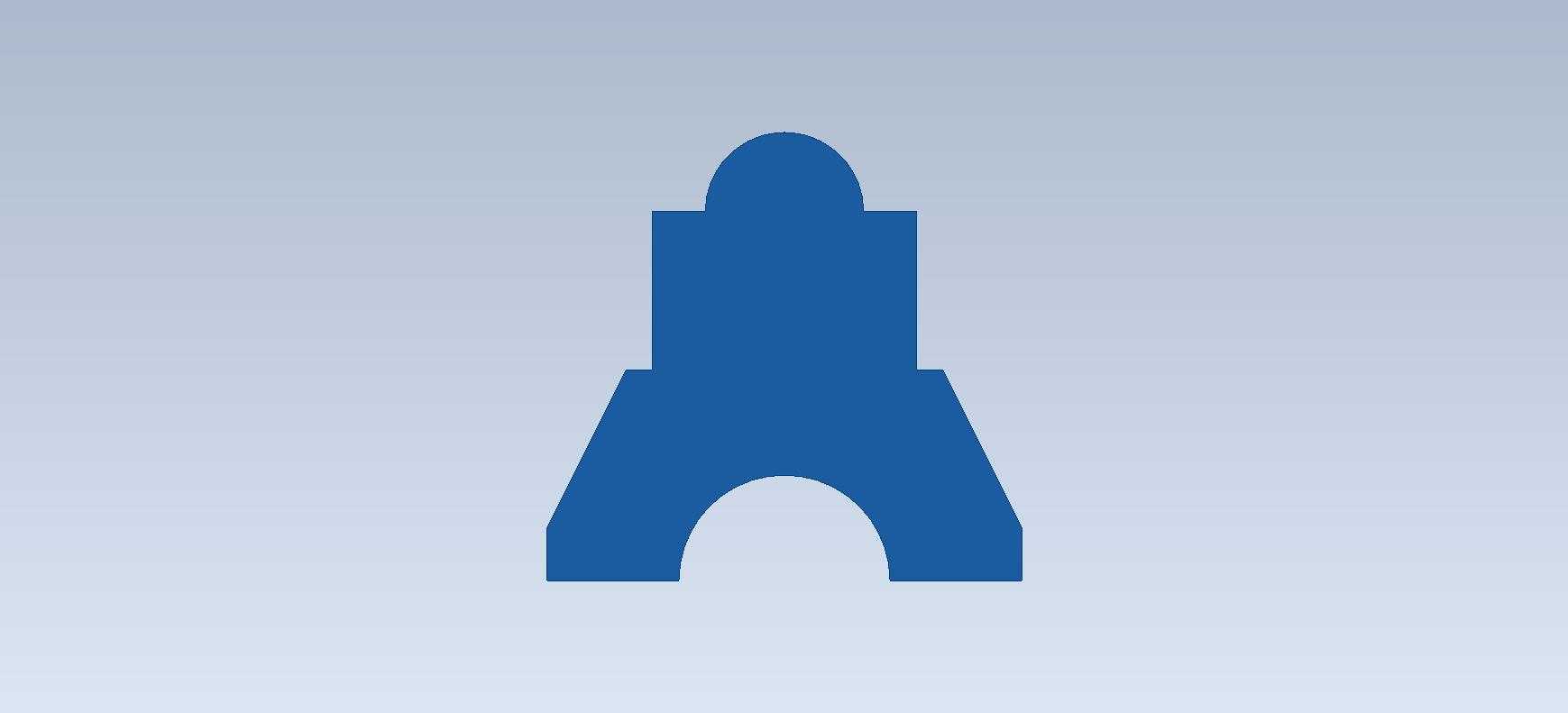

　　中部的竖直开槽结构，是为了给配套的滑动模块提供直线运动的导向空间，槽体的两个内侧壁设计有均匀的拔模斜度，既可以满足注塑或者铣削加工的脱模、退刀需求，也能在滑动件长期运行产生磨损后，通过调整垫片补偿间隙，避免导向失效。底部的拱形缺口设计，一方面是为了避让安装平面上凸起的走线槽、固定螺栓头或者其他相邻零件的突出结构，减少安装时的干涉问题，另一方面拱形的力学结构可以在不增加整体壁厚的前提下，提升基座底部的抗弯折强度，当顶部承受偏载力的时候，拱形结构可以将应力均匀分散到两侧的支撑脚，避免应力集中导致的基座断裂。在设计思路上，这类练习件的建模逻辑完全贴合实际工程中的零件设计流程，首先确定底部安装面的基准平面，以安装面的定位孔中心为坐标原点，先绘制底部支撑脚的外轮廓草图，拉伸得到主体基座的基础实体，之后在主体上切除出中部的导向槽，再通过拉伸凸台做出顶部的圆弧支撑结构，最后对所有的锐边做倒圆角处理，避免加工和装配过程中锐边划伤操作人员，同时减少应力集中点。

　　从安装边界来看，该零件的底部两个支撑脚为平面接触设计，每个支撑脚上预留有沉头安装孔，安装时可以通过内六角螺栓将基座固定在设备的安装基板上，沉头孔的深度设计可以保证螺栓安装后顶面不超过支撑脚的上平面，不会干涉中部滑动模块的运动行程；零件整体的宽度尺寸控制在常规铝型材安装面的宽度范围内，可以直接固定在欧标30系列或者40系列铝型材搭建的机架上，不需要额外加装转接板；顶部圆弧凸台的中心高度与配套铰接件的转动中心高度保持一致，装配时不需要额外调整高度差，只要将基座的安装面与基板贴合锁紧，就可以保证转动副的同轴度要求。在实际建模练习过程中，这类零件可以帮助初学者掌握草图约束、拉伸切除、凸台创建、圆角处理等基础建模命令的使用，同时理解机械设计中“功能决定结构”的核心逻辑，每一处结构的设计都对应实际的使用需求，不存在多余的装饰性结构，比如顶部的凸台不是单纯的造型设计，而是为了实现铰接定位，中部的开槽不是随意的切除，而是为了提供滑动导向空间，底部的拱形缺口也不是造型美化，而是兼顾避让和强度提升的需求。

　　在结构强度校核层面，该零件的壁厚设计遵循均匀过渡的原则，主体壁厚保持一致，没有出现壁厚突变的区域，避免注塑成型时出现缩痕、气孔等缺陷，也避免铣削加工时因为壁厚不均导致的加工变形；所有的转角位置都设置了合理的圆角半径，既可以减少加工时的刀具磨损，也能提升零件的抗疲劳强度，在长期承受交变载荷的工况下，不会因为转角处的应力集中产生裂纹。这类基座在实际使用中，通常会搭配工程塑料或者铝合金材质加工，工程塑料材质的基座多用于低载荷的教学实训设备、桌面级小型自动化设备，具备重量轻、成本低、绝缘性好的优势；铝合金材质的基座则用于中等载荷的工业生产设备，具备强度高、耐磨性好、不易变形的特点，可以满足长期连续运行的使用需求。
