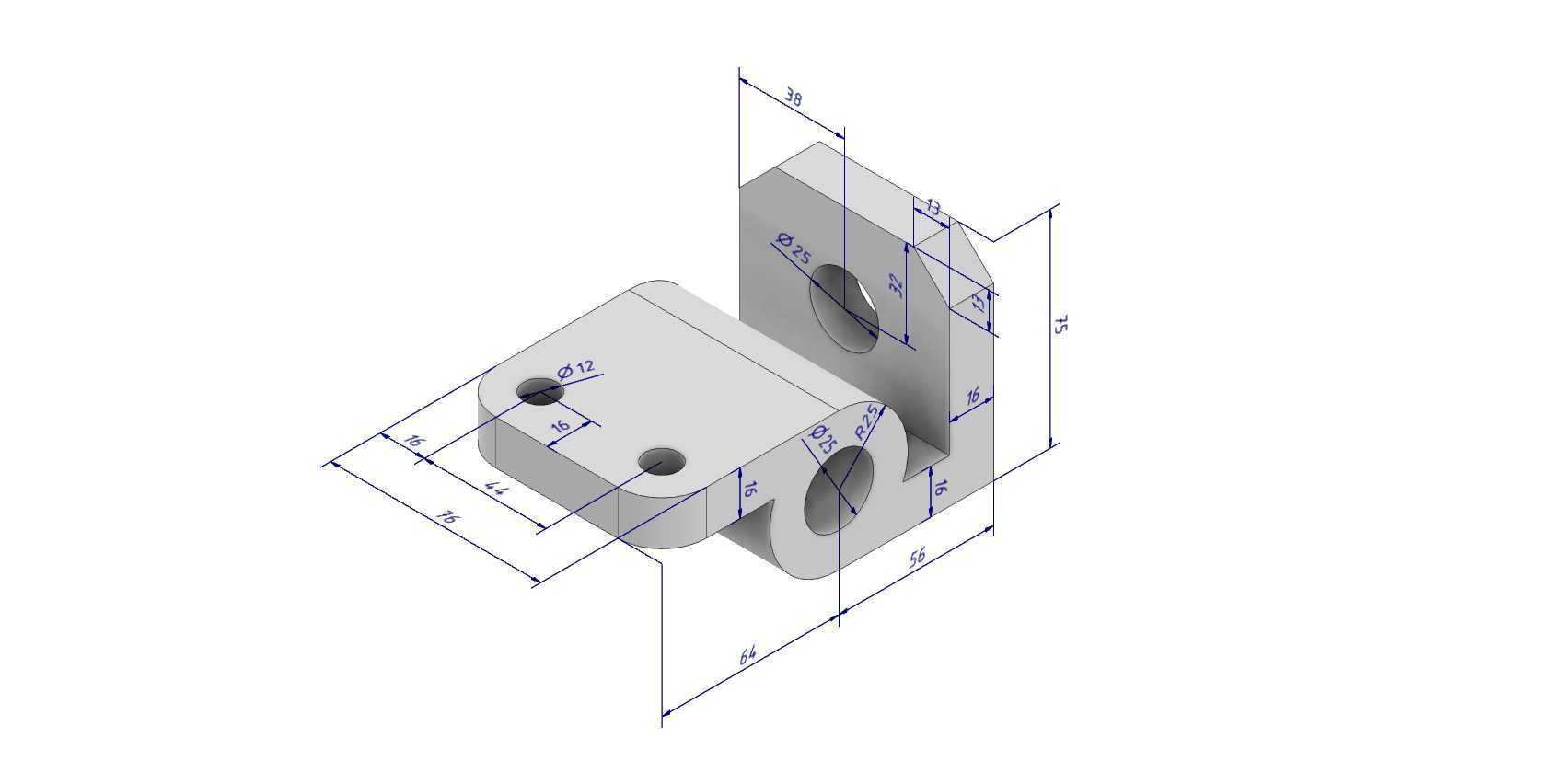

这类L型带孔安装支座,在工业装配场景里的应用覆盖面极广,小到小型电控柜内部的元件固定、流水线侧边的检测传感器安装支架,大到小型动力单元的辅助支撑、工装夹具的定位基座,都能看到同结构逻辑的零件身影。从结构本身来看,整体采用直角弯折的一体式构型,两个互相垂直的安装面分别承担不同的连接功能:水平方向的底板上设置了两个沉头安装孔,用于将整个支座固定在安装基准面上,沉孔设计可以让紧固螺栓的头部完全埋入零件表面,不会突出平面干涉后续搭载的元件,避免装配后出现凸起剐蹭、安装间隙超差的问题;垂直方向的立板上设置了两个同轴的通孔,用于穿装铰接轴或者固定销,实现和其他活动构件、搭载元件的铰接或定位连接,孔位的同轴度公差在建模时需要严格控制,否则穿轴后会出现卡滞、转动阻力过大的问题,直接影响后续机构的动作顺畅度。
从设计思路上拆解这个零件,首先要明确安装边界的约束:底板的长度、宽度尺寸需要匹配安装基准面的可用空间,两个沉孔的孔距要对应基准面上预先加工的螺纹孔位,保证装配时不需要额外扩孔或者调整位置;立板的高度决定了搭载元件的安装高度,需要根据实际使用中元件的操作空间、避让周边其他构件的需求来确定,避免安装后和周边部件产生运动干涉。立板上的通孔直径要匹配常用的铰接轴尺寸,孔边的倒角设计一方面是去除机加工后的锐边毛刺,避免装配时划伤操作人员或者损坏配套零件的表面涂层,另一方面也能在穿装轴类零件时起到导向作用,降低装配对位的难度。零件的壁厚选择需要兼顾结构强度和材料成本,壁厚过薄会导致支座在承受侧向载荷时出现变形,长期使用后连接位置松动,影响设备运行精度;壁厚过厚则会不必要地增加零件重量,提升材料成本和加工成本,对于这类小型支撑支座,通常根据额定承载载荷的1.5倍安全系数来计算壁厚,保证在承受冲击载荷时也不会出现塑性变形。

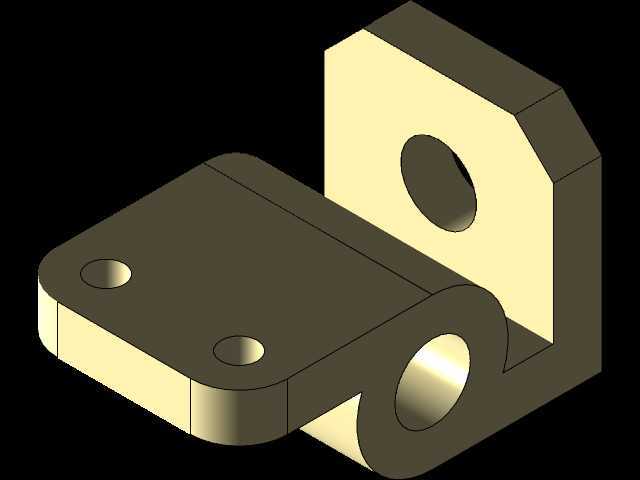

在实际建模过程中,这类零件的特征逻辑非常清晰:首先绘制底板的草图,拉伸生成基础实体,再绘制立板的草图拉伸和底板合并为一体,之后依次添加沉孔、通孔、倒角、圆角等细节特征。需要注意的是两个安装面的平面度公差要求,作为安装基准的底板底面,平面度需要控制在合理范围内,否则固定到基准面后会出现翘曲,导致立板的垂直度超差,进而影响铰接孔的轴线平行度,最终使得连接的机构出现偏磨、转动卡滞等问题。立板和底板连接位置的圆角过渡,不是单纯的美观设计,而是为了降低应力集中,在零件承受冲击载荷或者交变载荷时,直角连接位置很容易出现应力集中导致的开裂,添加合适半径的过渡圆角可以大幅提升零件的疲劳强度,延长使用寿命。
从实际使用的角度看,这类支座的材质通常根据使用环境选择,普通室内干燥环境下可以选用Q235钢做表面喷塑处理,成本低强度足够;如果是在潮湿或者有腐蚀性的环境下使用,则可以选用304不锈钢材质,或者做镀锌、达克罗等表面处理,提升防锈耐腐蚀能力。零件的加工工艺也很成熟,小批量生产可以采用数控铣削加工,直接从整块坯料上铣削成型,精度容易保证;大批量生产则可以采用冲压折弯成型后再做孔位精加工,生产效率更高,单位成本更低。在装配环节,这类支座的安装流程也很简便,先通过底板的沉孔用螺栓将支座固定在基准面上,拧紧螺栓时需要按照对角线顺序分次拧紧,避免单个螺栓受力过大导致底板变形,之后再将需要搭载的元件或者铰接轴穿入立板的通孔中,锁紧定位即可完成装配。日常维护中只需要定期检查连接螺栓是否松动、铰接孔位置是否出现异常磨损,就可以保证支座长期稳定工作,不需要额外的复杂维护操作。
