带安装底座的电源变压器固定结构件

　　在低压配电、工控设备内置供电模块的场景里，这类带一体化安装底座的变压器固定结构，是保障电源模块稳定运行的核心支撑部件。日常做设备内部结构排布时，首先要考虑的就是变压器的安装边界，这个结构件两侧延伸出带安装孔的耳座，孔位做了沉台设计，装配时圆柱头内六角螺丝可以完全沉入沉台内，不会突出底座平面，避免和设备内部其他走线、相邻元器件产生干涉，安装孔的中心距是按照常规小型电源变压器的通用安装规范设定的，适配多数10-50VA容量的小型电源变压器安装需求，底座底部和设备安装面之间预留了0.8mm的间隙，既可以避免变压器运行时的微幅振动直接传导到设备壳体产生共振噪音，也能给变压器底部的散热留出空气流通的缝隙，避免长时间运行时热量堆积在安装接触面加速绝缘层老化。

　　结构主体的腔体部分是按照变压器铁芯与绕组的外形做的仿形限位设计，腔体一侧做了斜向的让位切面，这个设计不是单纯的外观造型，实际装配时这个斜面对应变压器绕组的引出线侧，既可以给引出线的弯折留出足够空间，避免线材被结构棱边割破绝缘层，也能在灌封绝缘环氧树脂时，让胶液顺着斜面自然填充到绕组和结构件的缝隙里，不会出现气泡空腔影响绝缘性能。腔体的内壁做了0.3mm的均匀拔模斜度，不管是采用注塑加工还是铝合金压铸生产，都能顺利脱模，不会出现内壁拉伤的问题，壁厚控制在2.5mm，既保证了足够的结构强度，在变压器发生意外短路产生结构应力时不会出现开裂，也不会因为壁厚过大导致材料成本不必要的上升。

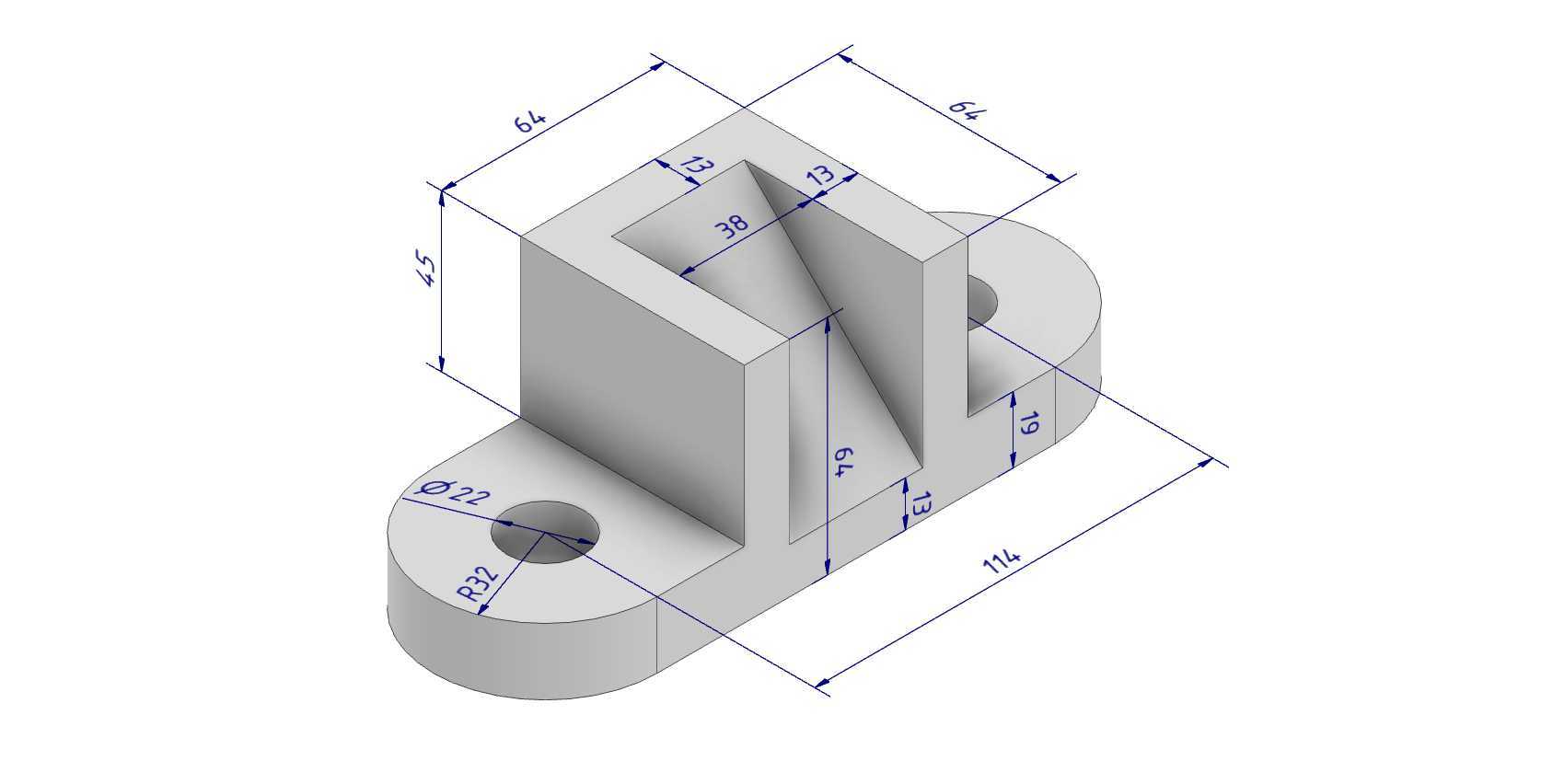

　　做这个结构的三维建模时，首先要确认的是变压器铁芯与绕组的实际包络尺寸，腔体内部的长宽高尺寸要比变压器实体尺寸大0.5mm的装配公差，避免因为零部件加工误差导致变压器无法顺利装入腔体，两侧安装耳的厚度和主体壁厚保持一致，安装孔的沉台深度要和所选螺丝的头部高度匹配，保证螺丝锁紧后头部不突出安装面。斜切面的角度要结合引出线的弯折半径来设定，常规多股铜芯引出线的最小弯折半径是线径的3倍，斜面的角度设置要保证引出线从绕组接线端引出后，顺着斜面弯折到接线端子位置时，弯折半径满足工艺要求，不会出现线材死折导致内部铜芯断裂的问题。

　　实际应用中，这类结构件除了固定变压器本体，还可以在腔体顶部预留的平面上安装接线端子板，把变压器的输入输出引线直接固定在端子板上，方便外部线路的接驳，不需要额外再做接线端子的安装支架，减少设备内部的零件数量，降低整体装配的工时成本。结构的棱边全部做了R0.5的圆角处理，一方面是避免装配时锋利的棱边划伤操作人员的手部，另一方面也能减少应力集中，在结构受到外力冲击时，圆角位置不会因为应力集中出现开裂。安装耳的根部做了三角加强筋设计，加强筋的厚度是主体壁厚的0.8倍，既可以提升安装耳的抗弯折强度，在设备运输过程中受到振动冲击时，安装耳不会从主体根部断裂，也不会因为筋位过厚导致注塑加工时出现缩痕影响外观和尺寸精度。

　　在做设备整体的电磁兼容设计时，这个结构件如果采用导电材质生产，还可以在安装耳的位置增加接地触点，把结构件和设备的接地端可靠连接，起到一定的电磁屏蔽作用，降低变压器工作时产生的电磁辐射对设备内部其他敏感电路的干扰。结构底部的间隙还可以根据使用需求加装橡胶减震垫，进一步降低变压器运行时的振动传递，适合用在对振动噪音有要求的精密检测设备、医用电子设备的内置电源模块里。建模过程中要注意所有配合尺寸的公差设定，安装孔的位置度公差要控制在0.1mm以内，保证和设备安装板上的预装孔位精准对齐，腔体内部的尺寸公差按照H13级设定，既满足装配要求，也不会因为公差等级过高导致加工成本上升。
