办公场景用黄色按压式图钉结构设计

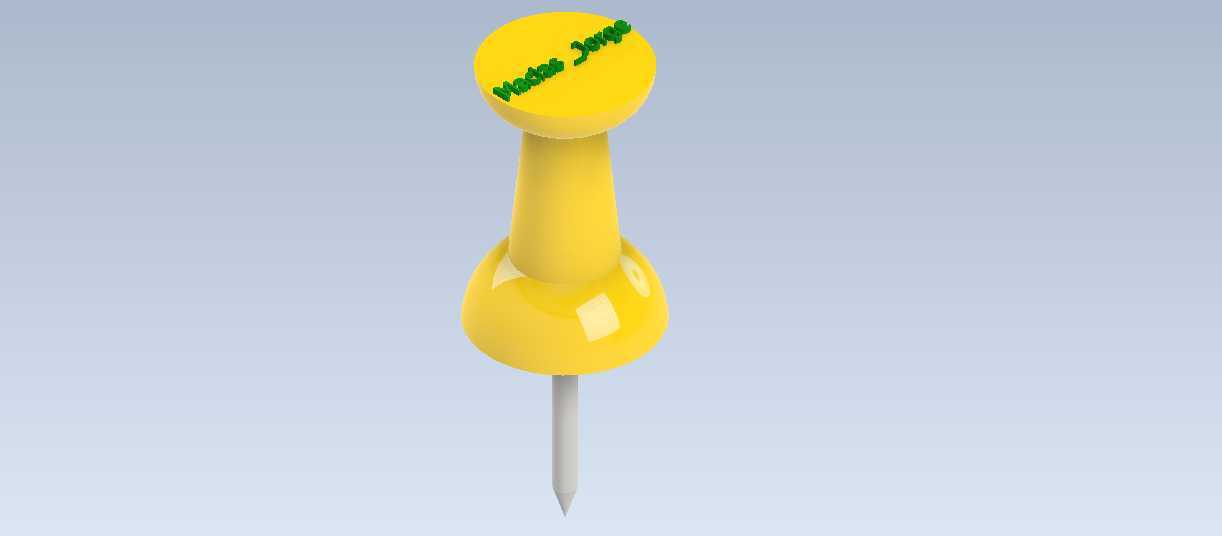

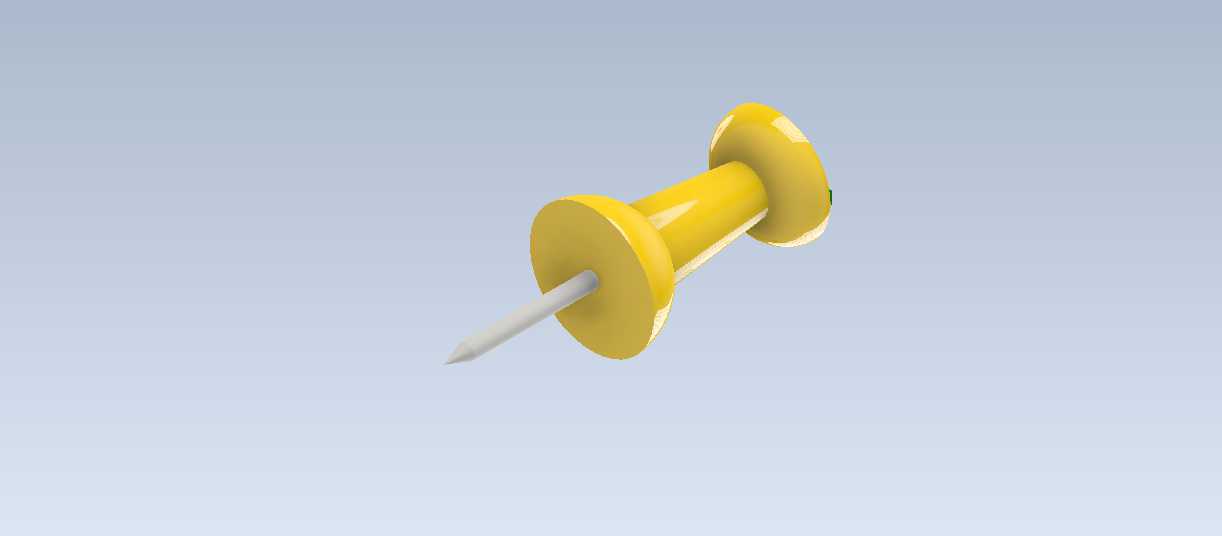

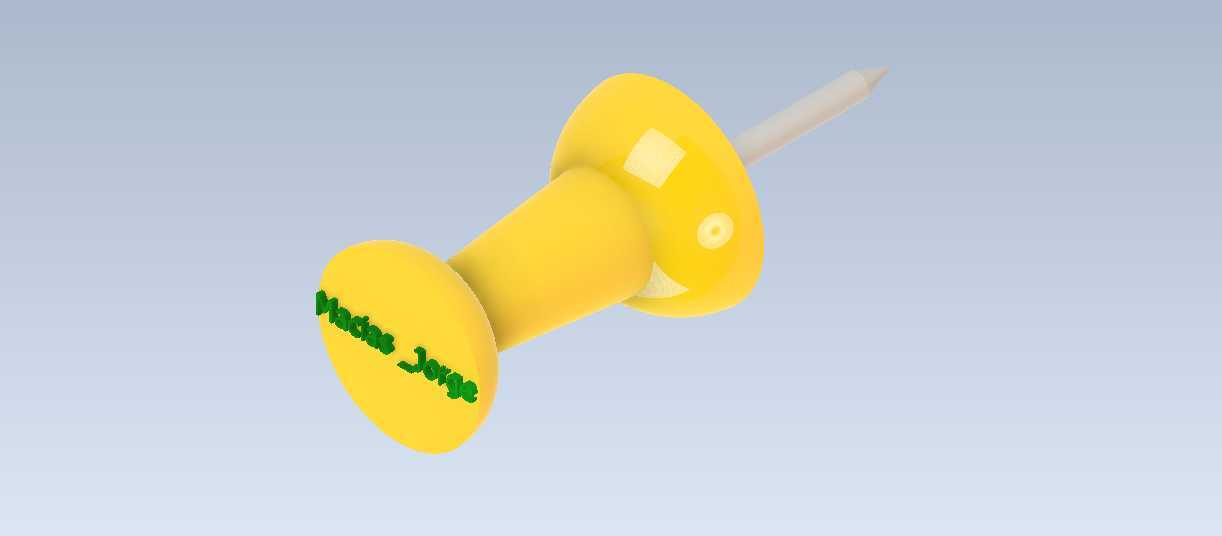

　　日常办公场景中，纸质文件的临时固定是高频出现的作业需求，无论是工位软木板上的便签张贴、车间生产看板上的工艺文件临时挂载，还是设计部门图纸展板上的参考资料固定，都需要可靠的小型固定件完成点位固定，图钉作为这类场景下的核心耗材，其结构合理性直接影响固定可靠性与使用安全性。这款黄色图钉的设计完全围绕手动按压操作的人机需求展开，整体采用两段式同轴结构，下部为尖锐的金属钉身，上部为一体化注塑成型的塑料按压帽，钉身与塑料帽通过过盈压装完成装配，结合位置做了环形嵌槽结构，避免长期插拔使用后钉身与塑料帽出现松脱脱落的问题。

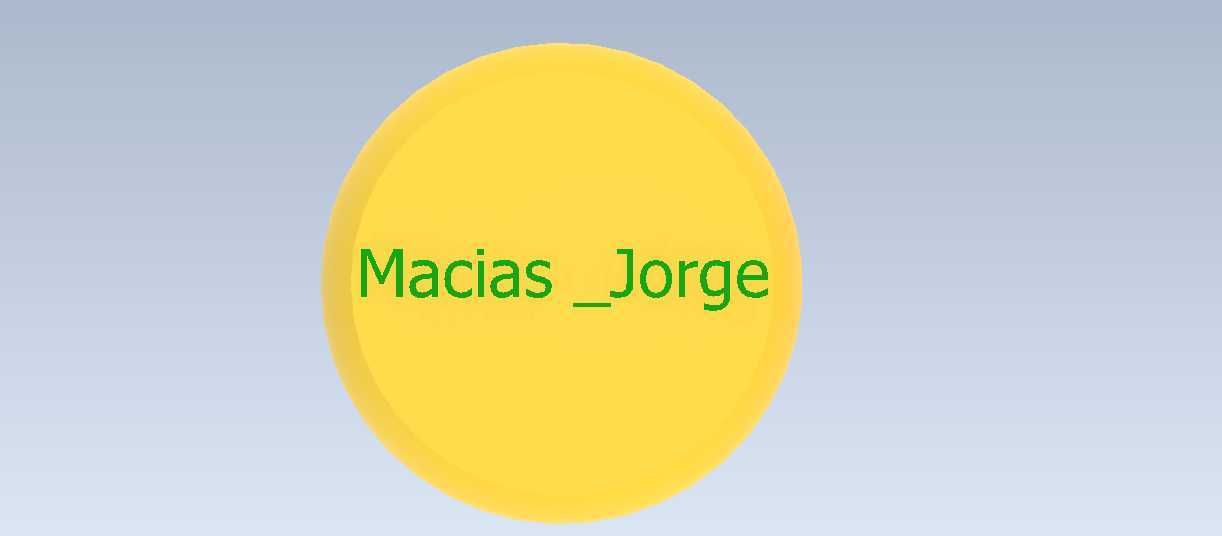

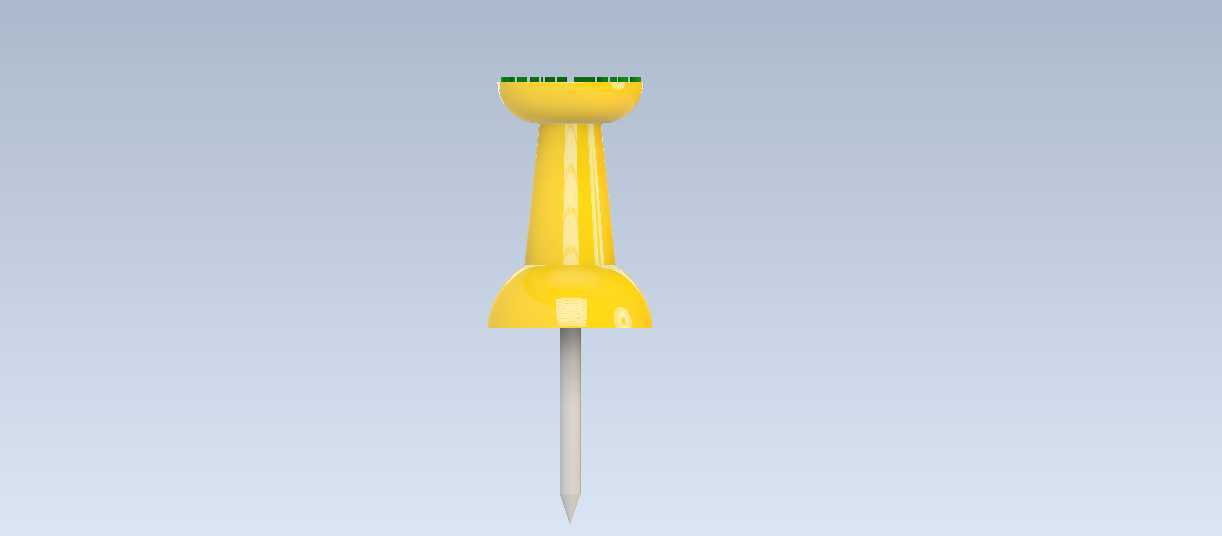

　　从实际使用的受力角度出发，按压帽的外形做了三段式的曲面过渡，最上端的圆形帽头直径做了加大处理，刚好匹配成年人拇指指腹的按压接触面积，按压时单位面积压强控制在舒适区间，长时间批量按压操作也不会出现指腹压痛的问题；中间的柱段做了微锥度设计，既可以在插拔时提供足够的手指捏持摩擦力，也能在钉身刺入软质基材后，让塑料帽的下表面与基材表面完全贴合，避免固定后出现帽体歪斜、文件边角翘起的情况。钉身部分采用细长锥形结构，尖端做了圆角钝化处理，既保证刺入软木板、EVA展板、发泡看板等常见基材时的穿透阻力足够小，不需要过大的按压力就能完成固定，也能避免尖端过于锋利导致的误扎划伤风险，适配办公场景下的安全使用要求。

　　从安装边界来看，这款图钉的整体刺入深度控制在12mm以内，适配绝大多数办公场景下的软质固定基材厚度，不会出现钉身穿透基材背面造成刮蹭的问题；塑料帽的最大直径为18mm，固定后外露的帽体足够醒目，黄色的外观配色在各类纸质文件、展板背景下都有较高的辨识度，需要拆除时可以快速找到固定点位，捏持帽体即可直接拔出，不需要额外借助工具。设计过程中针对塑料帽的结构做了壁厚均匀性处理，整体壁厚保持在2mm左右，采用PP塑料注塑成型时不会出现缩痕、翘曲等成型缺陷，帽体表面的高光处理既提升了外观质感，也能避免日常使用中积灰沾染污渍，擦拭清洁十分方便。针对批量使用的场景，这款图钉的结构做了通用化设计，所有尺寸公差控制在±0.1mm以内，不同批次的产品可以完全互换，钉身与塑料帽的压装力经过反复验证，既保证装配后不会出现自然松脱，也不会因为压装过紧导致塑料帽出现内应力开裂的问题。在实际的生产看板应用场景中，这类图钉可以反复插拔使用数百次，钉身不会出现弯曲变形，塑料帽也不会出现开裂破损，相比传统的金属大头钉，塑料按压帽的绝缘属性也适配车间电子看板附近的使用需求，不会出现导电引发的安全隐患。

　　在设计建模过程中，针对曲面过渡部分做了连续曲率处理，所有棱边都做了R0.5以上的圆角，没有尖锐的边角结构，日常拿取使用时不会划伤手部；钉身与塑料帽的同轴度控制在0.05mm以内，按压刺入时不会出现钉身歪斜导致的固定孔扩大、固定力下降的问题。从固定力的参数匹配来看，单颗图钉可以稳定固定10张以内的标准A4打印纸，在常规软木板基材上的拔出力控制在15N左右，既不会因为固定力过小导致文件自然脱落，也不会因为拔出力过大导致拆除时损坏纸张或者基材表面。针对不同的使用场景，这款图钉的结构也可以做适配调整，比如用于户外公告栏固定时，可以在塑料帽原料中添加抗UV助剂，避免长期日晒导致的帽体老化变脆；用于车间无尘环境时，可以采用防静电塑料生产帽体，避免静电吸附灰尘影响洁净度。整体结构没有多余的复杂零件，生产装配工艺简单，零部件数量少，适合大批量规模化生产，日常使用过程中几乎不需要维护，出现损坏后直接替换即可，使用成本极低，完全适配办公、生产展示、教学展板等多场景的临时固定需求。
