工业离心式鼓风机方形外壳结构设计

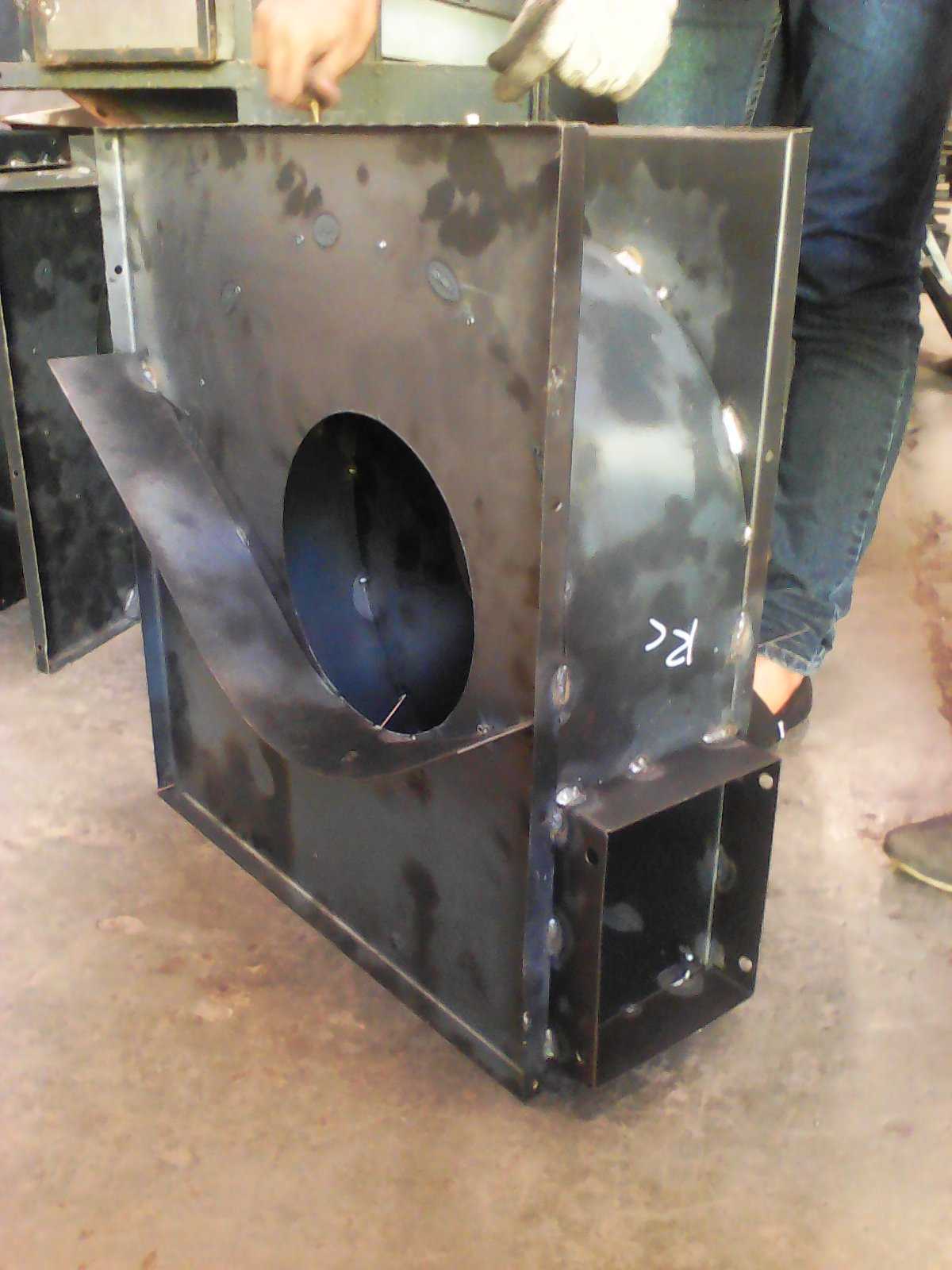

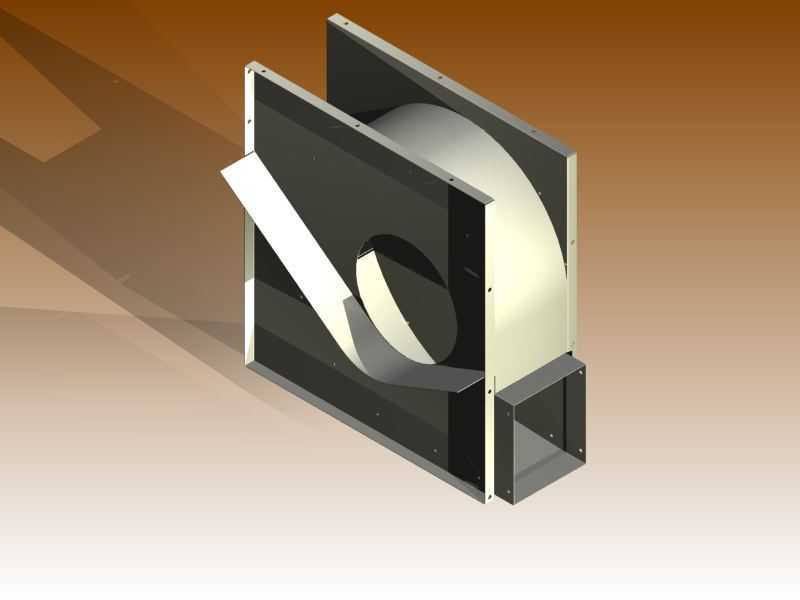

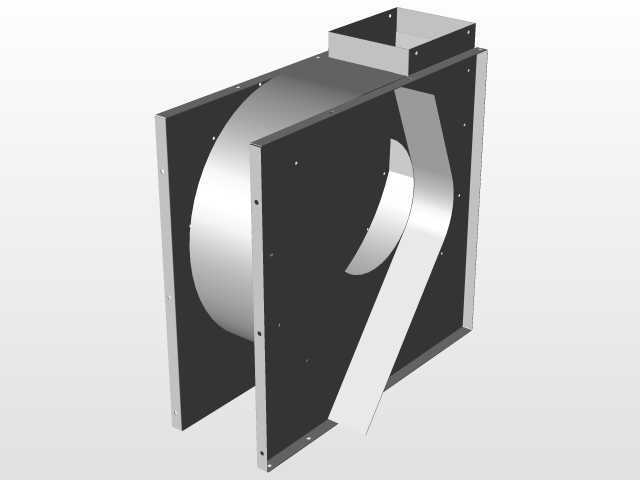

　　这款鼓风机外壳是离心式通风设备的核心承载构件，主要适配工业厂房通风、设备散热排风、工艺送风系统等场景的配套使用需求，作为风机叶轮、驱动电机的安装基体，同时承担气流导向、防护隔离、结构支撑的多重作用。从结构设计来看，整体采用方形法兰安装面搭配蜗壳式流道的组合形式，两侧方形法兰边预留了均匀分布的安装孔位，可直接与建筑墙体、设备风道、防护网罩通过螺栓紧固连接，安装边界适配常规工业通风系统的方形接口尺寸，无需额外制作转接法兰，能大幅降低现场安装的加工成本与装配工时。

　　外壳的蜗壳流道部分采用渐开线曲面设计，曲面曲率完全匹配离心叶轮的出风轨迹，能有效减少气流在壳体内的紊流损失，降低风机运行时的气动噪音，同时提升出风效率，流道内壁做了顺滑过渡处理，没有突兀的折角或凸起，避免长期运行过程中积尘堆积影响通风性能。侧面预留的方形出风口结构，可直接对接矩形通风管道，出风口边缘同样设置了连接孔位，与风管法兰的孔位公差控制在合理范围内，保证连接后的密封性，减少漏风损耗。设计过程中充分考虑了钣金加工的工艺可行性，壳体的板材拼接处采用折边咬合加焊接的工艺路线，既保证了壳体的结构强度，又能控制整体重量，避免外壳过重给安装面带来额外载荷。

　　两侧法兰边的安装孔采用等间距排布，适配不同安装方向的调整需求，现场安装时可根据风道走向灵活调整出风口的朝向，无需重新打孔破坏壳体防腐层。外壳的后部设置了独立的电机安装腔，腔体与蜗壳流道之间做了密封分隔，避免输送的含尘气流进入电机腔影响电机使用寿命，安装腔的尺寸适配常规Y系列三相异步电机的安装尺寸，电机固定孔位预留了调整余量，可适配同功率段不同厂家的电机安装，提升配件通用性。

　　从实际使用场景来看，这类方形外壳的鼓风机多用于厂房侧墙安装的排风岗位、设备机柜的散热送风、涂装车间的废气排送等工况，外壳的方形结构相比圆形蜗壳更易贴合墙面安装，安装后外露部分规整，不会占用过多室内空间，同时壳体外侧平整，方便后期做防腐涂层、保温层的附着处理，适配腐蚀环境、高低温环境等特殊工况的使用需求。设计时还考虑了日常维护的便利性，壳体的法兰连接结构可实现快速拆卸，需要清理叶轮积尘、更换电机时，仅需拆除对应位置的连接螺栓即可拆开壳体，无需整体拆卸风机与风道的连接，大幅缩短维护停机时间。壳体的板材厚度选型根据风机的风压参数做了匹配，常规中低压通风工况下采用冷轧钢板折弯成型即可满足强度要求，高压工况可适当增加板材厚度或在蜗壳外侧增加加强筋，避免风机运行时壳体产生共振噪音。安装孔位的位置设计避开了蜗壳内部的流道区域，螺栓紧固后不会突出到流道内部干扰气流，所有拼接焊缝都做了打磨处理，保证内壁光滑无毛刺，减少气流摩擦产生的阻力。
