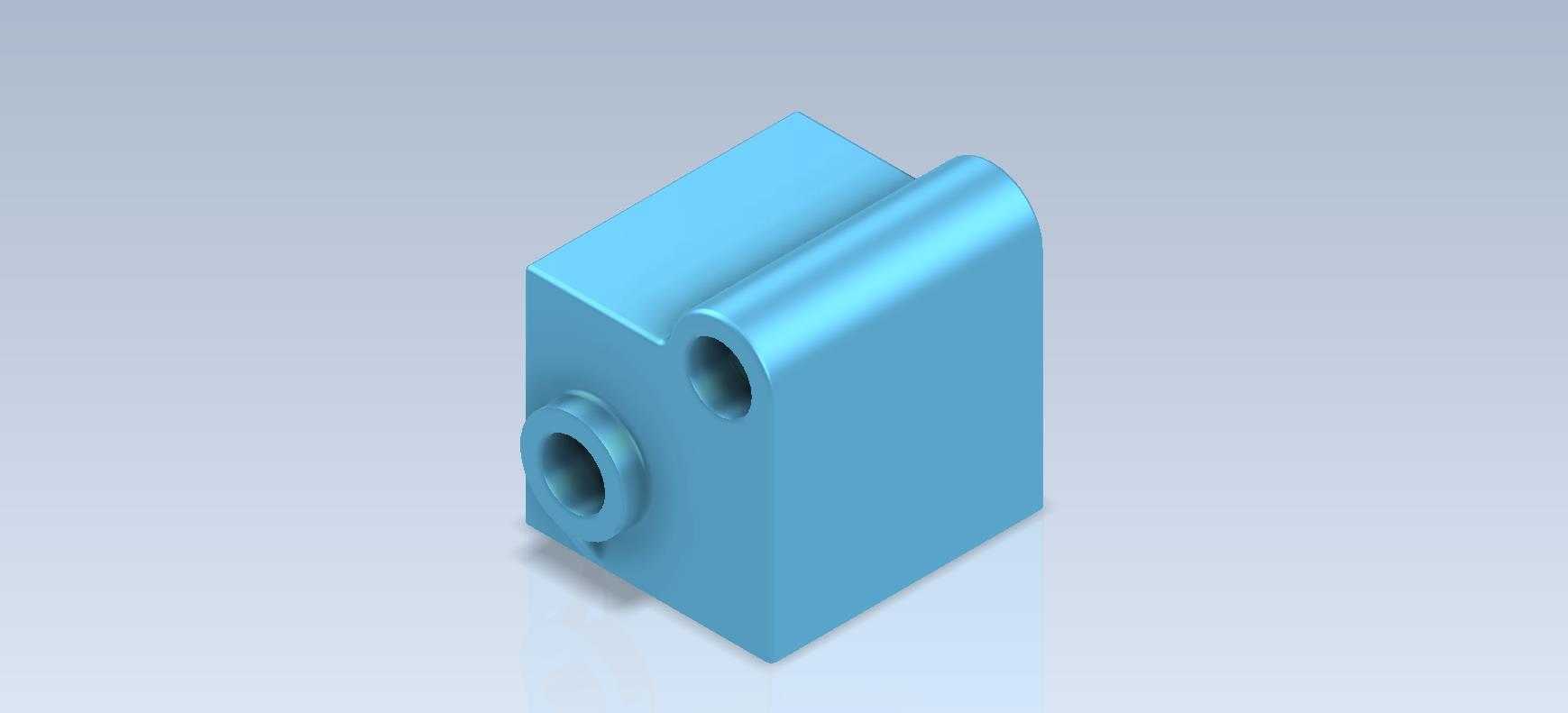

带侧向安装凸台的阀类连接基座结构

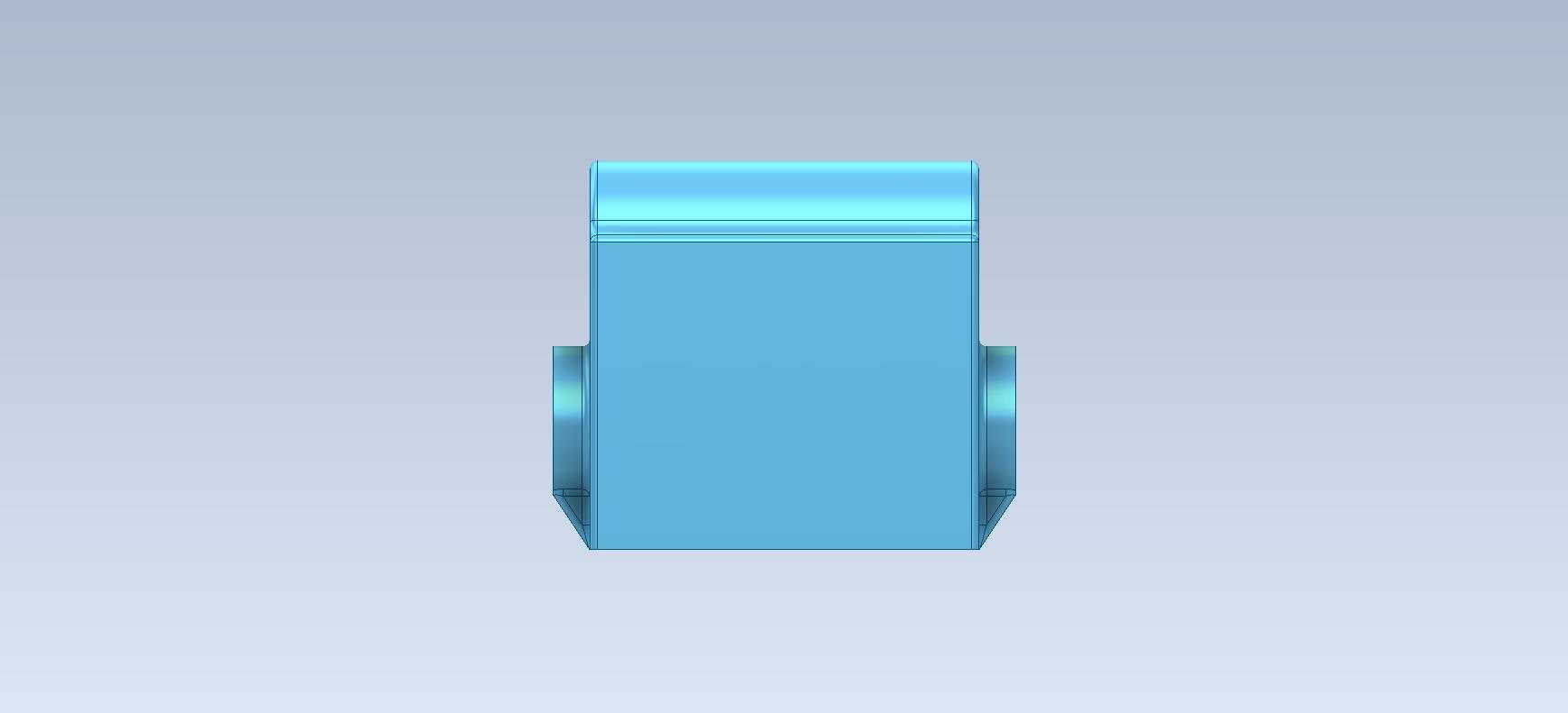

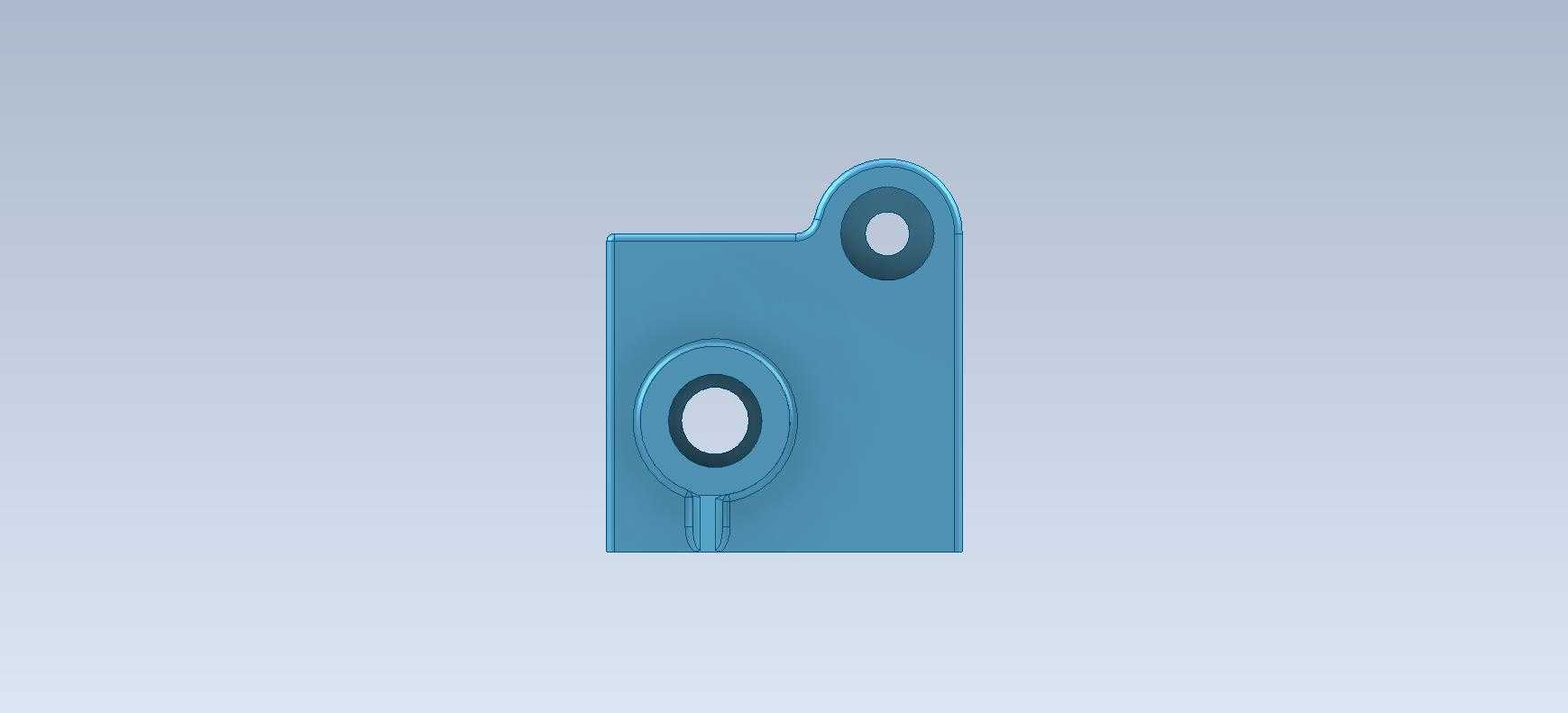

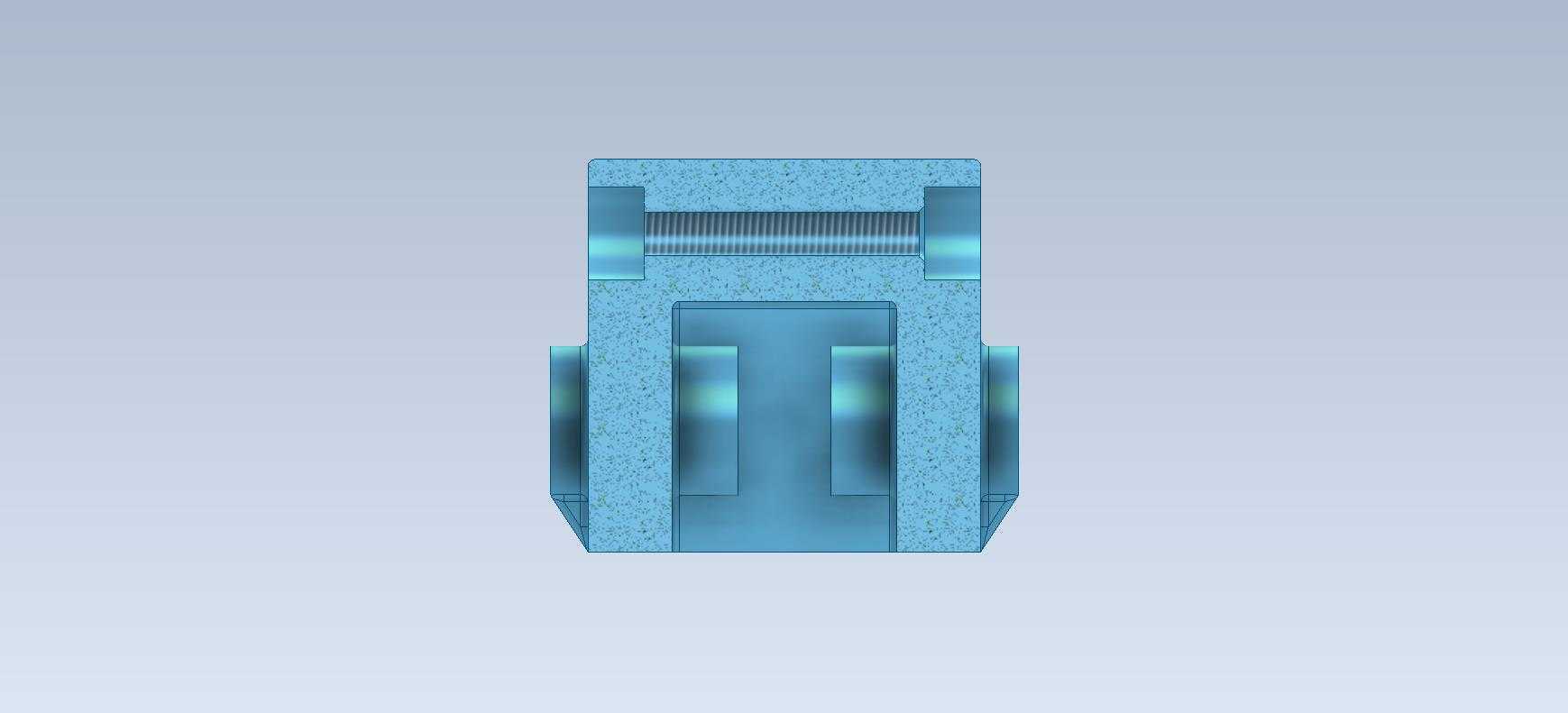

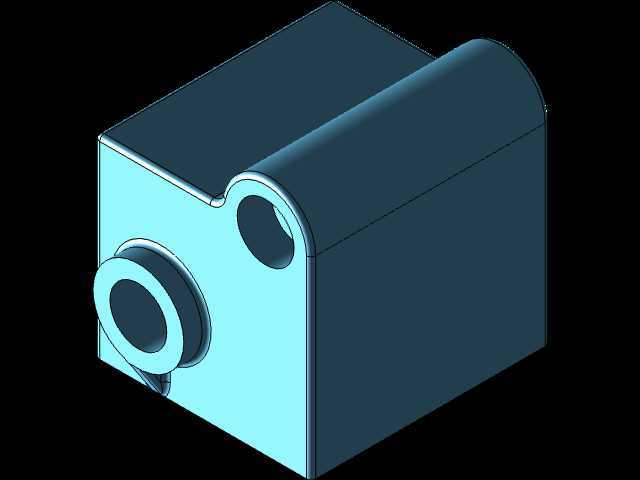

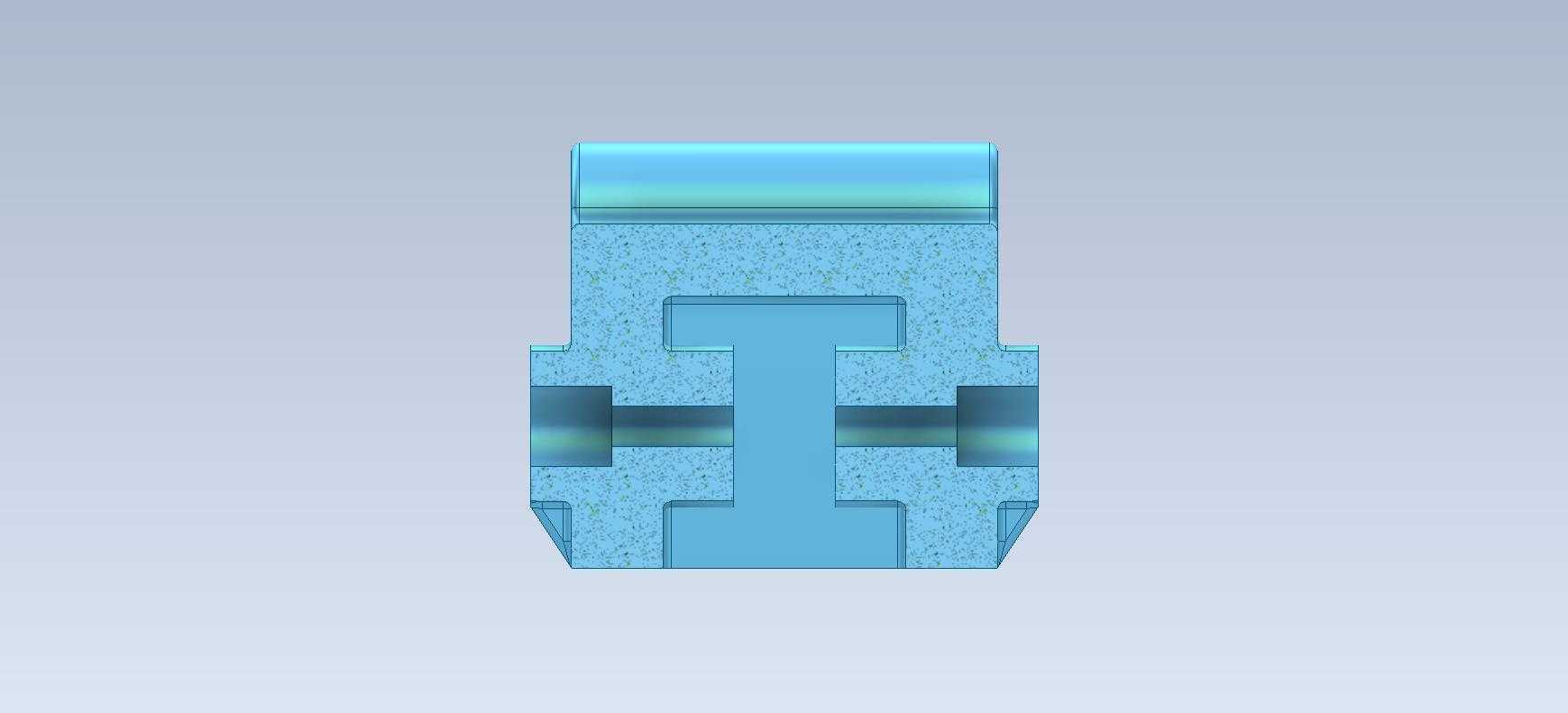

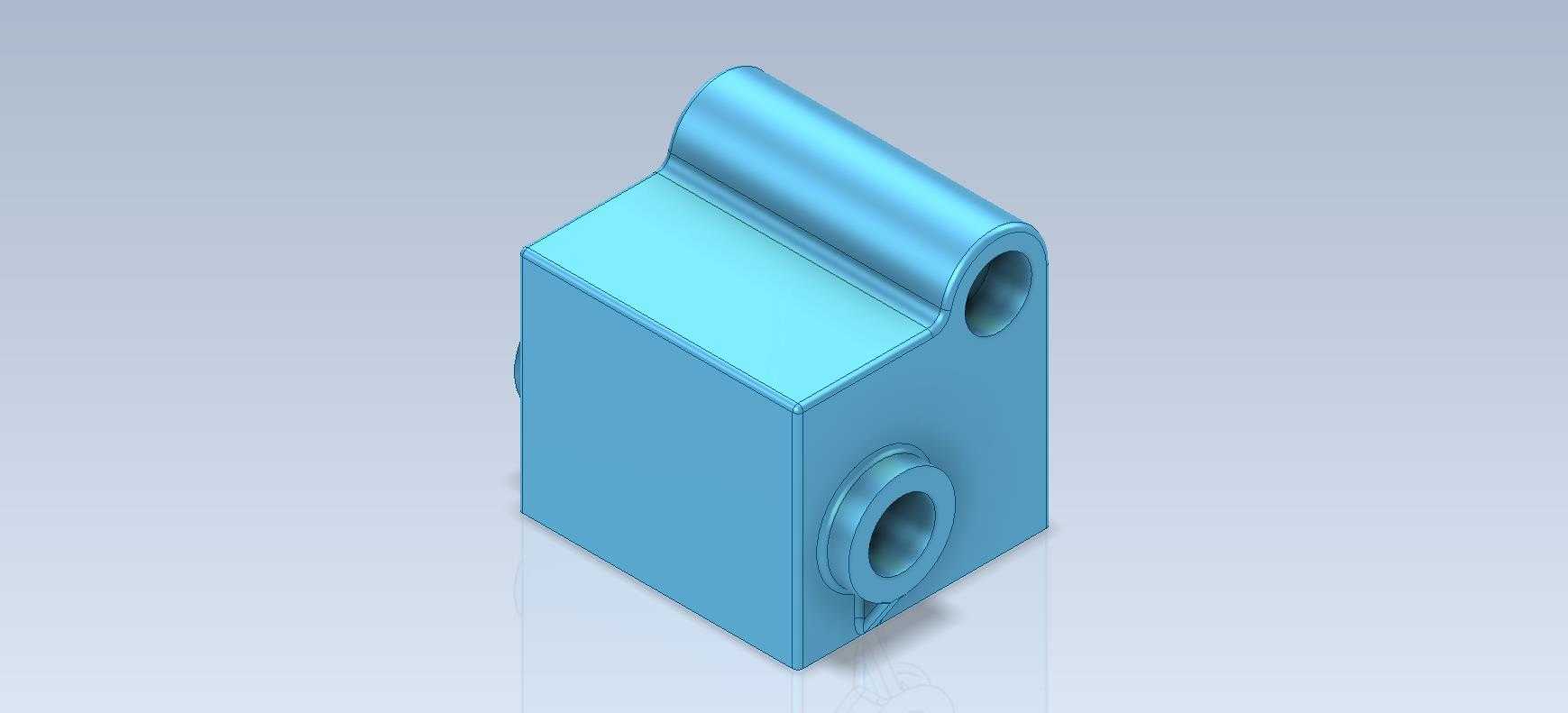

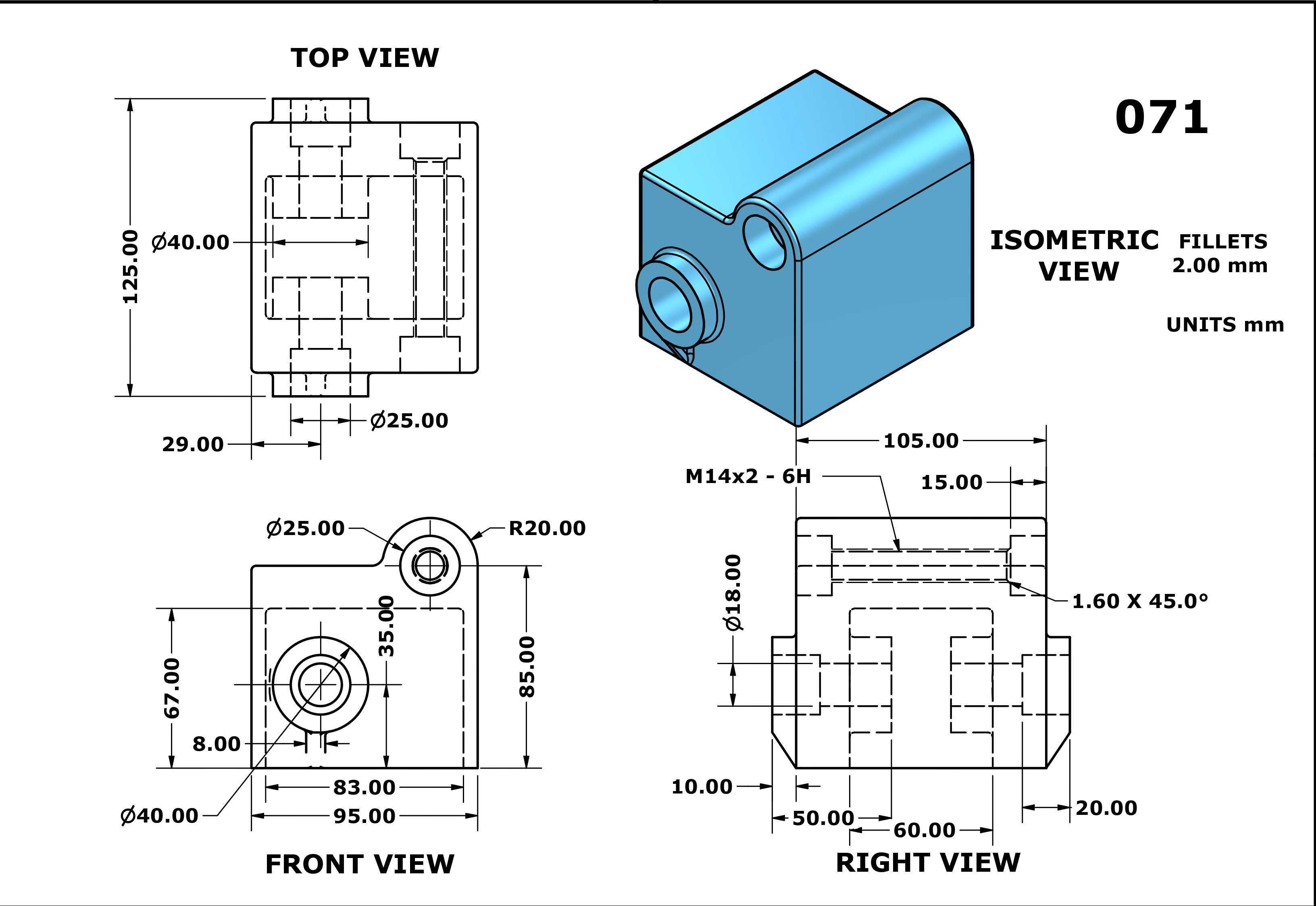

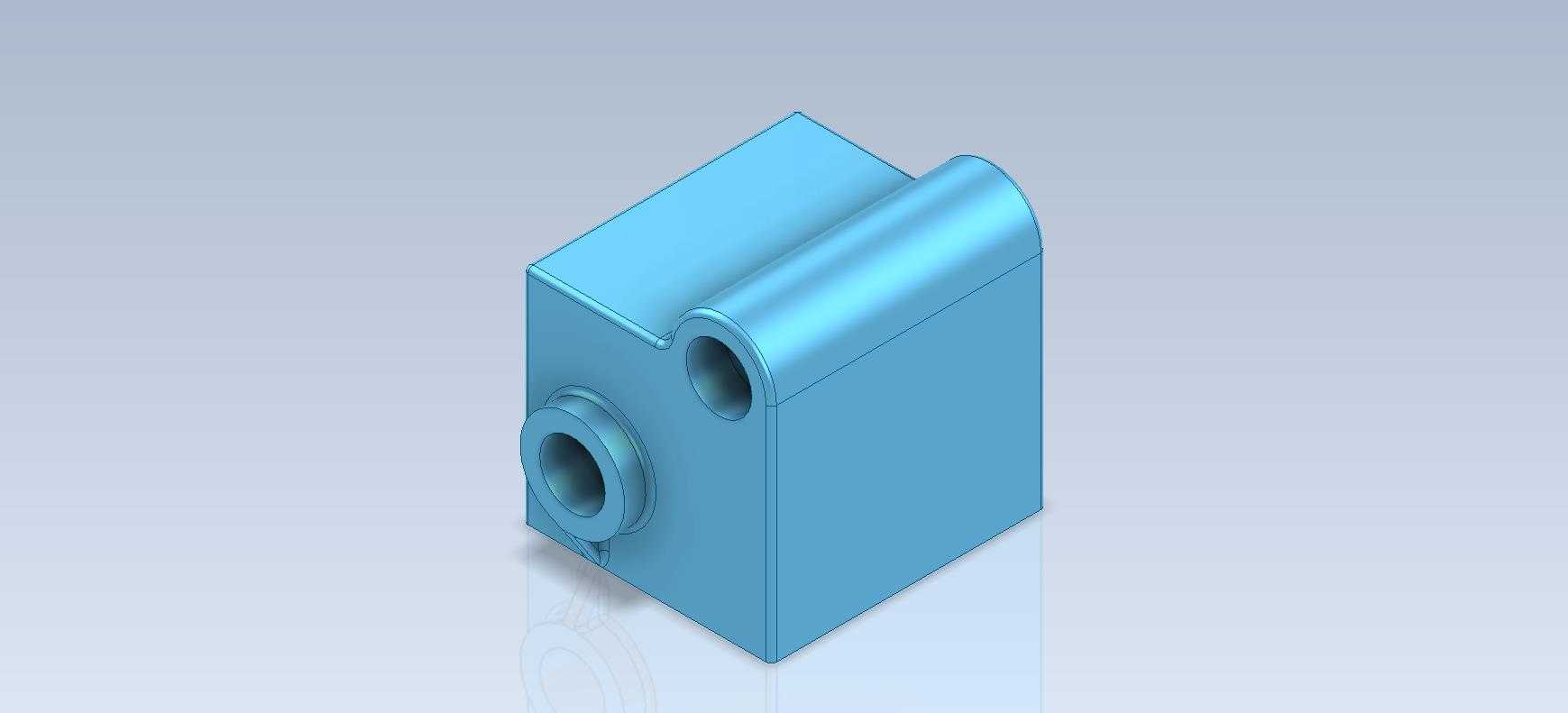

　　这类带侧向凸台的块状连接基座，在小型流体控制回路、气动执行单元配套的阀组安装场景中十分常见，日常做设备改造、小型实验台搭建的时候经常会碰到类似结构的设计需求，很多刚接触三维建模的工程师容易在这类零件的细节处理上踩坑。先从实际安装边界说起，这类零件的主体是规整的立方块结构，主安装面的平面度要求控制在0.02mm以内，保证和阀组本体贴合的时候不会出现密封间隙，侧向伸出的圆柱凸台是管路对接的接口位置，凸台的外圆和主体块的衔接处做了R3的圆角过渡，不是直角拼接，这个细节很多新手建模的时候容易忽略，直接做直角拼接的话，实际加工的时候应力集中点很容易在管路震动的时候出现开裂，尤其是气动回路带脉冲压力的工况下，直角衔接的结构疲劳寿命会比圆角过渡的低60%以上。

　　主体块正面伸出的短圆柱接口是和阀类元件的进气/进油端对接的，内孔的同轴度要求相对于主安装面的定位基准要控制在0.015mm以内，不然对接的时候密封圈会出现偏磨，用不了几次就会出现泄漏。侧向凸台上的径向通孔是用来装定位销或者固定螺丝的，孔的位置距离主体块侧面的尺寸要严格匹配安装面板的开孔间距，我之前做类似零件的时候就碰到过建模时孔位偏移0.8mm，最后零件加工完装不上面板，只能返工重新铣削调整，耽误了整台实验台的组装进度。设计这类零件的时候，首先要确定主基准面，一般选和阀组贴合的那个大平面作为第一基准，所有的孔位、凸台尺寸都从这个基准出发标注，避免基准转换带来的尺寸误差。

　　主体块的边角都做了微小的倒角，不是锋利的直角，一方面是装配的时候不会划伤操作人员的手，另一方面也能避免零件周转的时候边角磕碰产生毛刺，影响安装贴合度。两个接口的内孔都做了1x45度的导入倒角，方便装管路的时候密封圈能顺利滑入，不会被孔边的锐边割坏。从建模思路上来说，做这个结构不需要太复杂的命令，先拉伸出主体的方块，再分别拉伸两个方向的圆柱凸台，然后做衔接处的圆角，再切除各个位置的安装孔和流通孔，最后做边角的倒角就行，但要注意各个特征的先后顺序，要是先做了圆角再去切孔，很容易出现孔边和圆角面相交的地方出现碎面，导入工程图的时候会出现线条缺失，给后续加工出图带来麻烦。实际应用的时候，这类基座一般是用铝合金6061加工的，重量轻，加工难度低，表面做阳极氧化处理就能满足常规工况的防腐蚀要求，如果是用在有腐蚀性介质的回路里，也可以换成304不锈钢材质，只是加工的时候切削参数要调整，不然容易粘刀。安装的时候，主体块背面一般是靠两个内螺纹孔固定在安装面板上，侧向的凸台接硬管或者快插接头，正面的接口直接插装阀类元件，整个零件占用的安装空间很小，适合在紧凑的设备内部布局，很多小型自动化设备的气路分配单元里，都能看到类似结构的基座，只是接口数量和凸台方向会根据实际管路走向做调整。

　　做这类基础零件的建模练习，重点不是把外形画得像，而是要结合实际加工和装配的要求去处理每一个细节，比如圆角的大小、倒角的尺寸、孔位的基准选择，这些细节才是实际工程设计里真正有用的内容，很多新手练建模的时候只追求外形相似度，忽略这些工艺细节，画出来的模型看着没问题，实际根本没法加工，或者装上去用不了多久就出故障。另外要注意的是，侧向凸台的长度不能太长，不然接管路的时候会产生额外的力矩，长期受力会让凸台和主体衔接的位置产生变形，一般凸台伸出长度控制在直径的1.5倍以内是比较合理的，要是管路对接需要更长的距离，不如单独做一个转接头接在凸台上，不要直接把凸台做太长，不然零件整体的刚性会下降。还有各个孔的深度也要控制，不要出现钻穿的情况，尤其是流通孔和安装螺纹孔之间要留足够的壁厚，避免介质从螺纹缝隙里泄漏，一般壁厚至少要留3mm以上，要是压力比较高的工况，壁厚还要适当增加。
