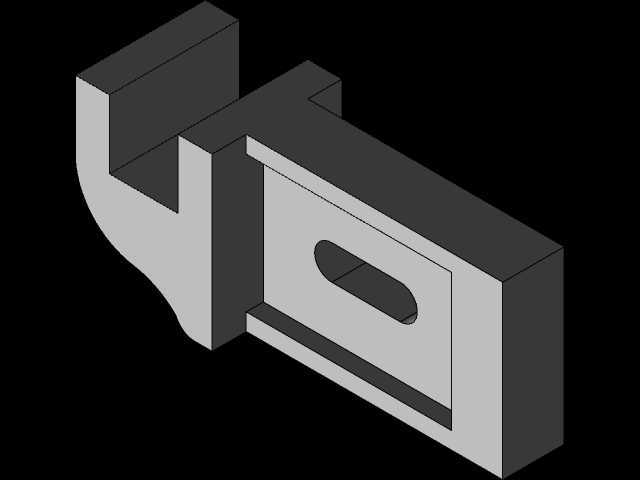

带腰形孔弯形安装固定支撑构件

　　在非标自动化生产线的工位辅助定位、小型工装夹具的侧向支撑、教学实训台的模块固定场景中，这类带弯形过渡结构的安装支撑件是出镜率极高的基础构件。不同于直板式安装座只能提供单平面的固定支撑，该构件通过一体成型的90度弯转结构，能同时实现两个垂直方向的连接需求：一侧的弯形立面可贴合设备型材的侧壁完成侧向定位，另一侧的带孔平面则可用于承载传感器、小型导向块、线缆固定座等轻载功能部件，省去了额外拼接角件带来的装配累积误差，也减少了紧固件的使用数量。

　　从结构设计逻辑来看，该构件采用等壁厚的实体结构设计，弯角处做了平滑的圆弧过渡，没有尖锐的应力集中棱角，这一细节处理能有效避免构件在承受侧向载荷时，弯角位置出现应力开裂的问题，即便是采用普通Q235钢板铣削加工，或是用工程塑料3D打印制作实训样件，都能获得足够的结构强度。构件平面上开设的腰形孔是整个设计的核心功能点，腰形孔的长度方向预留了足够的调节余量，安装时不需要提前做到极高的孔位对位精度，可在装配过程中沿腰形孔长度方向微调被固定部件的位置，待位置校准完成后再锁紧紧固件，大幅降低了现场装配的对位难度，尤其适合多工位拼接时需要反复调整位置的安装场景。

　　从安装边界尺寸来看，该构件的整体轮廓属于小型安装件范畴，弯形立面的高度与带孔平面的宽度比例经过优化，既不会因为立面过高导致支撑时出现悬臂晃动感，也不会因为平面过窄导致腰形孔的调节行程不足。腰形孔的宽度适配常规的M4、M5内六角圆柱头螺钉，孔边到构件边缘的距离满足紧固件安装的最小边距要求，锁紧螺钉时不会出现边缘崩裂的问题。构件的所有外露棱边都做了微小的倒角处理，既去除了加工产生的毛刺，避免装配时划伤操作人员，也不会因为倒角过大影响构件与安装面的贴合紧密性。

　　在实际建模练习过程中，这类构件非常适合入门阶段的学习者掌握基础的特征建模逻辑：先通过草图绘制构件的截面轮廓，完成拉伸生成基础实体后，再通过拉伸切除制作腰形孔，最后添加圆角、倒角等细节特征即可完成整个模型的搭建，整个建模过程没有复杂的曲面特征，也不需要用到高级装配约束，能帮助初学者快速建立从二维草图到三维实体的建模思维，理解壁厚、过渡圆角、安装孔位等机械设计细节的实际作用。在实际工业应用场景中，这类构件常被用于设备内部的线缆托架固定、小型气动管路的管夹安装、光电开关的位置调节支架等轻载场合，不需要承受大吨位的冲击载荷，依靠自身的一体结构强度就能完全满足使用需求，相比采用角件拼接的组合式支撑结构，一体成型的构件整体刚性更好，长期使用不会出现连接松动移位的问题，维护成本也更低。

　　针对不同的使用场景，该构件的加工方式也十分灵活：小批量制作实训样件时可采用FDM3D打印，选用PLA或PETG材料即可满足教学演示需求；用于实际设备装配时可采用6061铝合金铣削加工，表面做阳极氧化处理提升耐磨与防锈性能；如果是大批量用于量产设备，也可采用钢板冲压折弯后铣孔的工艺制作，能进一步降低单件生产成本。不管采用哪种加工方式，该构件的结构设计都具备良好的工艺性，没有倒扣、封闭内腔等难以加工的结构，不需要特殊的工装夹具就能完成加工，生产效率高，品控难度低。
