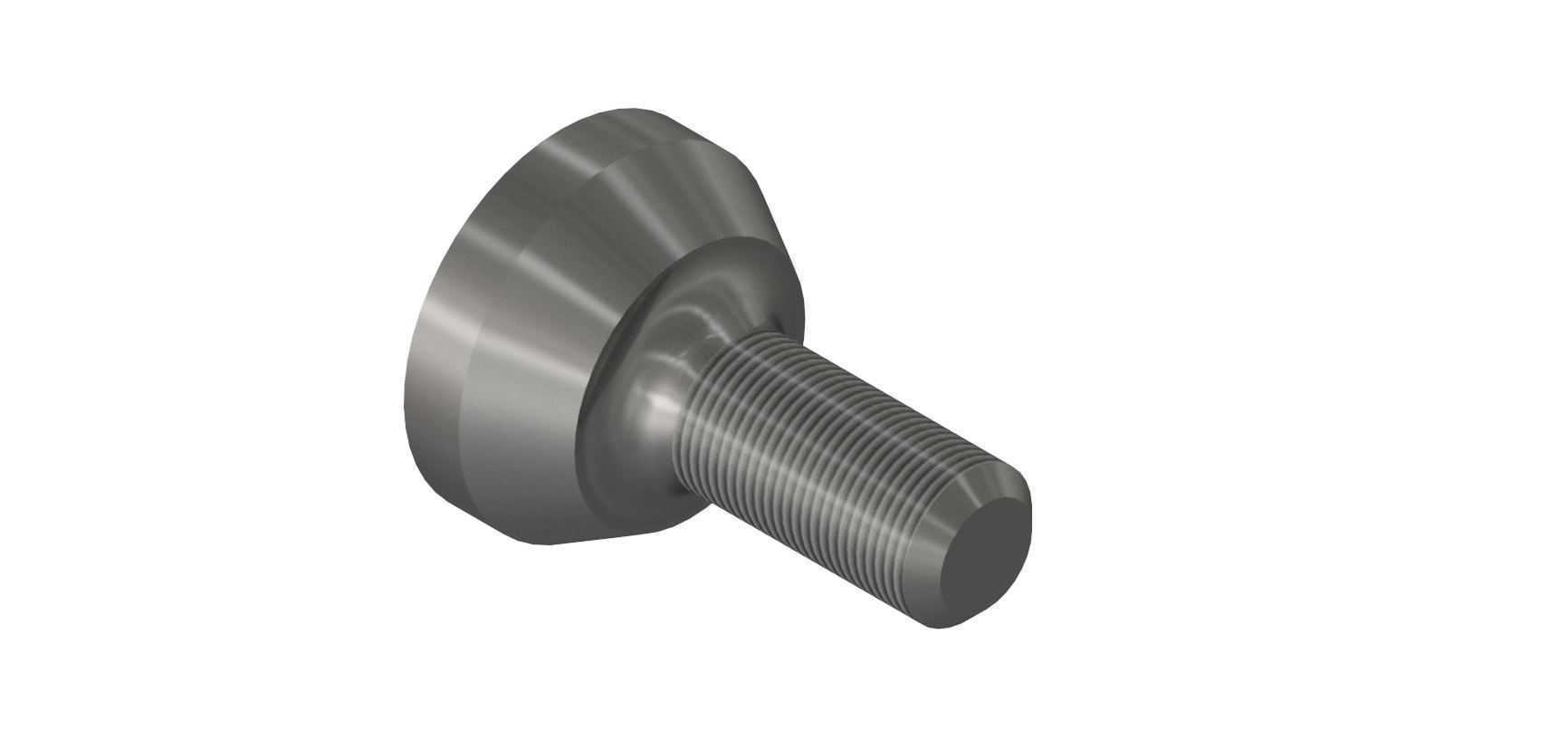

带法兰盘外螺纹连接紧固金属零件结构

　　这类带锥形法兰盘的外螺纹连接件，在轻工装配、小型工装夹具搭建、非标自动化设备的辅助定位环节应用十分广泛，很多人容易把它和普通外六角螺栓混淆，但实际使用场景的差异决定了它的结构设计逻辑完全不同。先从安装边界说起，它的法兰盘部分做了锥面过渡，而非普通螺栓的平垫一体式结构，这意味着安装时不需要额外搭配锥形垫圈，就能在被连接件的沉孔锥面里实现自动对中，很多薄板类工件的连接工位，工件本身的安装孔是预制了90度沉孔的，普通平垫螺栓拧紧时容易出现垫圈偏移、压紧力不均的问题，这种锥面法兰的结构在拧入螺纹孔的过程中，锥面会先和沉孔贴合，自动修正螺杆的同轴度偏差，哪怕安装时螺杆和螺纹孔有小角度的偏斜，也能在拧紧过程中逐步归位，避免螺纹咬死的情况出现。

　　从功能特性来看，螺杆部分采用的是全牙型细牙螺纹，和普通粗牙螺纹相比，细牙的螺距更小，拧紧后的自锁性能更好，在有小幅振动的工位上，不需要额外加防松垫圈也能保持足够的锁紧力，比如小型输送线的侧挡板固定、工装台的定位挡块安装，这类工位日常会有持续的小幅振动，普通粗牙螺栓用久了容易出现回松，这种细牙配锥面法兰的结构，压紧时的接触面积比普通螺栓加平垫的组合大30%左右，单位面积的压紧应力更小，不会在铝板、亚克力板这类软质被连接件表面压出凹痕，也能避免因为局部应力集中导致的工件开裂问题。

　　设计思路上，法兰盘的外缘做了圆弧倒角，没有尖锐的棱边，一方面是安装时不会划伤操作人员的手套，另一方面在一些需要经常拆装的调试工位，反复拧动螺栓也不会因为棱边磕碰损伤相邻的零件表面。螺杆的末端做了45度的倒角引导，不需要额外修磨螺纹端头就能顺利拧入螺纹孔，哪怕是盲孔安装，也能避免螺纹端头的毛刺刮伤内螺纹的牙型，很多新手工程师在做装配设计时容易忽略螺杆端头的引导结构，导致现场装配时工人需要逐个修磨螺栓端头，既耽误装配效率，也容易因为修磨不当导致螺纹配合间隙过大。

　　实际选型时需要注意，这类零件的法兰盘直径比同规格普通螺栓的头部直径大不少，所以设计安装沉孔的时候不能直接套用普通螺栓的沉孔尺寸，要根据法兰盘的最大外径预留足够的容纳空间，锥面的角度要和被连接件的沉孔角度保持一致，通常是90度，如果角度不匹配，锥面就无法实现全周贴合，不仅起不到自动对中的作用，还会出现压紧力偏载的问题，时间长了容易出现螺杆弯曲变形。另外它的螺纹长度是根据常用的连接板厚设计的，拧入内螺纹的有效啮合长度要保证在螺杆公称直径的1.2倍以上，才能达到足够的连接强度，如果被连接件的总厚度超过了这个范围，就需要重新核算螺纹啮合长度，避免因为啮合牙数不足导致螺纹滑牙。

　　在日常的设备维护场景里，这类连接件拆装不需要专用的套筒工具，因为法兰盘的外周是光滑的锥面，实际拧紧受力是在法兰盘和工件的贴合面，只需要用普通的开口扳手卡住螺杆靠近法兰的方颈位置就能拧紧，很多狭小空间的安装工位，普通套筒无法伸入，这种结构的优势就很明显，不需要预留太大的扳手操作空间，就能完成可靠的紧固连接。另外它的金属表面做了硬化处理，表面硬度比普通4.8级螺栓高，在经常需要拆装的调试工位，反复拧紧拧出也不会出现螺纹磨损、法兰面压塌的问题，使用寿命比普通螺栓搭配垫圈的组合长很多，也减少了设备维护时的零件更换频次。
