开口夹式双平行臂连接固定结构件

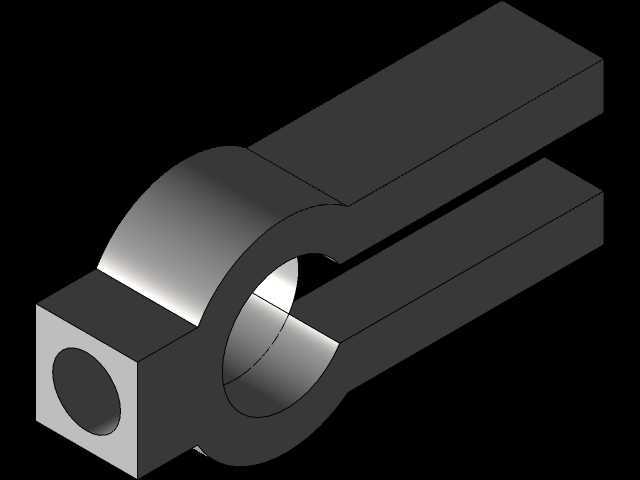

　　这类开口夹式双平行臂结构件，在轻工装配线、小型工装治具、健身器材调节机构里的应用频次很高，日常做非标设备结构设计时，经常会遇到需要在圆杆轴类零件上实现快速位置锁定、同时附带延伸安装位的需求，这类零件刚好能匹配这类场景。从实际使用逻辑来看，零件中间的开口环形结构是核心功能区，内孔为整圆加工面，开合的缺口设计让零件具备一定的弹性变形空间，装配时不需要从轴的端部穿入，直接从径向卡入对应直径的圆轴，再通过螺栓锁紧缺口位置，就能把整个零件牢牢固定在轴的任意轴向位置，相比传统的轴套类固定件，装配调整的效率要高很多，尤其适合需要频繁调整工位、调节操作角度的场景，比如健身器材上的档位调节支架、小型输送线的侧边导杆固定座、工装台的挡料臂安装座，都能看到这类结构的变体。

　　从结构设计的细节来看，两侧延伸出的平行臂是功能拓展区，臂身采用等截面矩形结构，一方面是保证足够的抗弯强度，当臂端安装附属零件、承受侧向载荷时，不会出现明显的形变偏移；另一方面矩形截面的平面特征，方便后续安装传感器、挡块、连接杆等附属配件，不需要额外加工安装平面，减少二次加工的工序。左侧的方块端设计了同轴的横向通孔，这个孔位是用来穿装铰接销轴或者锁紧螺栓的，可以和其他连杆类零件形成转动副，实现角度调节或者联动传动的功能，孔位的端面做了平直面加工，能保证配套的销轴垫片、螺栓端面完全贴合，避免装配后出现应力集中或者连接松动的问题。

　　做这类零件的三维建模时，首先要确认核心的装配边界：中间环形夹口的内孔直径必须和配套的圆轴直径做基孔制配合，一般选H7的公差带，既保证装配时能顺利卡入，又不会因为间隙过大导致锁紧后出现晃动；缺口的宽度要根据材料的弹性模量计算，一般钢材材质的话，缺口宽度控制在3-5mm就能保证锁紧时的变形量在材料弹性极限内，不会出现夹口断裂的问题。两侧平行臂的长度要根据实际安装空间确定，不能过长避免受力时臂端挠度超标，也不能过短导致安装空间不足，臂身的厚度要和环形夹的外径保持协调，一般壁厚不小于内孔直径的1/6，保证夹口锁紧时的夹紧力足够。左侧方块上的横向通孔，轴线要和环形夹的内孔轴线保持空间垂直，位置度公差控制在0.1mm以内，避免铰接后出现传动卡滞的问题。

　　实际选型应用时，还要注意零件的安装边界：夹口锁紧后，整体的外径会有微小的收缩，设计周边避让空间时要预留至少2mm的间隙，避免和周边零件产生干涉；两侧平行臂的上下平面是安装基准面，平面度要控制在0.05mm以内，保证安装附属零件时的贴合度；如果是用在有振动的工况下，夹口的锁紧螺栓要加装防松垫圈，避免长期振动下夹紧力下降导致零件移位。这类结构相比焊接式的固定支架，优势在于可拆卸、位置可调，不需要破坏原有轴类零件的表面，后期维护调整的成本很低，而且整体结构紧凑，不会占用过多的安装空间，在小型非标设备、民用五金、健身器材等领域的适配性很强。建模过程中还要注意各个过渡位置的圆角处理，夹口和臂身连接的位置要做R3-R5的过渡圆角，避免应力集中导致零件受冲击时断裂，所有锐边都要做倒钝处理，避免装配时划伤操作人员。
