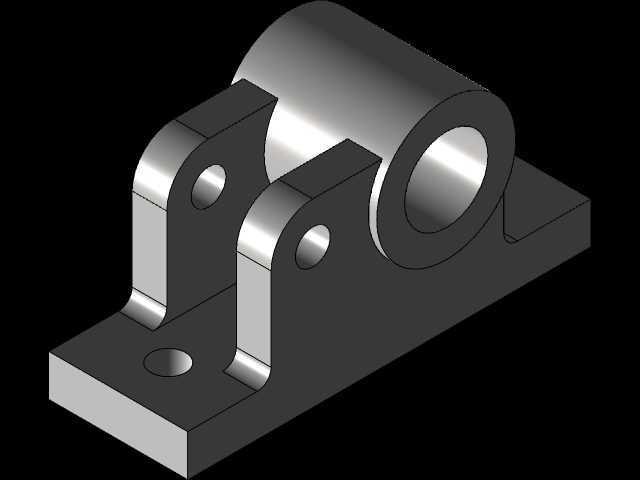

双立板支撑卧式轴座安装结构

　　这类带双立板支撑的卧式轴座结构，在轻工输送线、小型工装夹具台、非标自动化单机的铰接传动部位应用十分普遍，多数时候作为回转副的固定承力载体，用来穿装销轴、短轴或者小型衬套，为摆动类构件提供稳定的旋转支撑基准。从实际使用场景来看，它不像重型轴承座那样需要承受大吨位径向载荷，更多适配中低转速、小载荷的铰接工位，比如小型料斗的翻转支撑、气动推杆的端部铰接座、工装压板的旋转支点，或是输送线上挡料机构的摆动基座，安装后不需要额外做复杂的同轴度调校，只要底座贴合安装面锁紧紧固件，就能满足常规工况的回转精度要求。

　　设计层面首先考虑的是加工便利性，整体结构没有复杂曲面，所有特征都可以通过普通铣床、钻床完成加工，不需要多轴设备介入，非常适合作为建模练习的典型案例，也适合小批量机加工生产。底座采用矩形平板结构，预留的两个安装沉孔位置对称分布在立板外侧，安装时可以直接穿装内六角螺栓固定在设备机架的型材面板或者焊接基板上，安装边界的设计充分考虑了扳手操作空间，螺栓锁紧时不会和立板产生干涉，不需要特殊定制紧固件。两个立板平行垂直于底座平面，板上的同轴通孔用来穿装铰接轴，孔位的同轴度公差控制在0.02mm以内，就能保证销轴转动时无卡滞，立板和底座的连接处做了圆弧过渡，避免直角处的应力集中，在承受侧向冲击载荷时不会出现焊缝开裂或者基体断裂的问题。

　　上部的卧式筒状结构是核心的承力部位，内孔可以根据实际需求镶嵌铜套或者滚针轴承，和立板上的通孔保持同轴，当穿装的轴类零件长度较长时，筒状结构可以提供更长的支撑跨度，减少轴的挠曲变形，相比单立板悬臂支撑的结构，双立板加筒体的组合能承受更大的径向载荷，同时能抵消一部分轴向窜动的力。筒体的外圆做了等壁厚设计，在保证结构强度的前提下尽可能减少材料用量，降低整体零件重量，对于需要频繁拆装或者移动的工装来说，轻量化的设计能减少安装调试的劳动强度。

　　从安装尺寸边界来看，底座的长宽尺寸预留了足够的支撑跨距，固定后不会因为偏载出现底座翘曲的问题，整体高度控制在合理范围，不会过多占用设备的垂直安装空间，立板的间距根据常用销轴的长度做了标准化适配，不需要额外加装隔套就能匹配常规标准件的尺寸。实际选型使用时，只需要确认铰接轴的直径、所需的支撑高度以及底座安装孔的孔距，就能直接适配对应工位，不需要做过多的二次修改。建模过程中可以重点练习拉伸、切除、圆角、同轴度配合这些基础特征的操作，理解零件从功能需求到结构落地的设计逻辑，比如为什么过渡圆角要选R3-R5的尺寸，为什么安装孔要做沉头处理，为什么立板和筒体的连接位置要做加厚处理，这些细节都是实际生产中反复验证过的合理设计，不是随意绘制的几何形状。在实际装配时，要注意先把底座固定在安装基准面上，再穿装销轴和转动构件，最后锁紧轴端的挡圈或者紧定螺钉，装配完成后手动转动铰接部件，确认转动灵活无卡滞，就可以投入使用，日常维护只需要定期在筒体内孔加注润滑脂，就能保证长期稳定运行，不需要复杂的保养流程。
