成组技术GT编码带法兰轴类教学零件

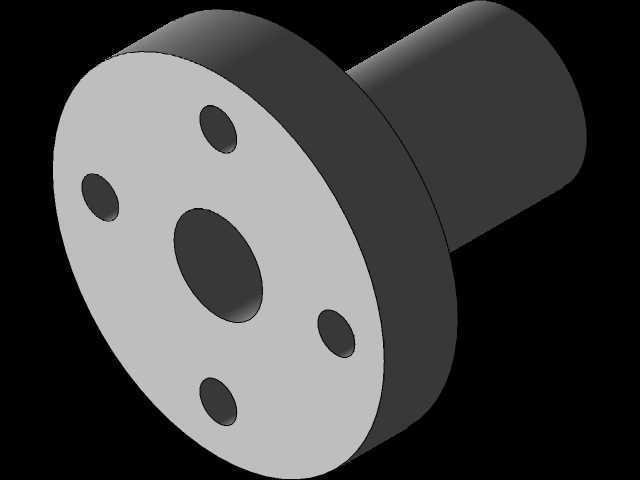

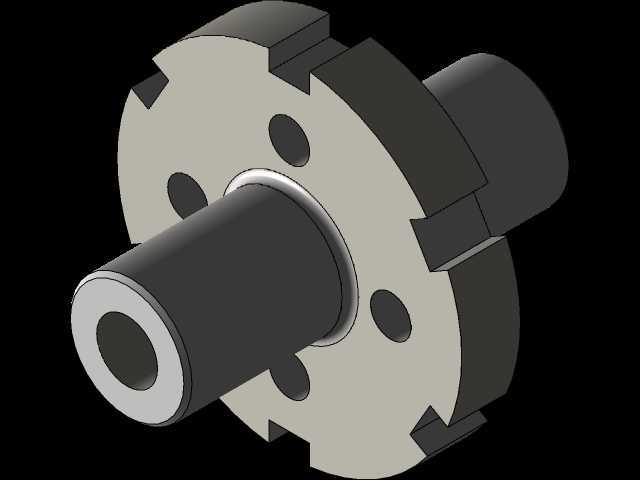

　　在机械类专业的成组技术教学实训环节，这类带法兰的轴类结构件是讲解零件分类编码逻辑的核心载体，不少院校的制造技术基础课程中，都会借助这类实体结构帮助学生理解GT编码、OPITZ编码系统的分类规则，把抽象的编码位码对应到真实的零件几何特征上，避免纯理论教学的空洞感。从结构本身来看，该零件采用一体化的法兰加伸出轴设计，法兰端面上均匀分布四个安装通孔，中心设置贯通的轴向内孔，伸出轴段为等直径圆柱结构，整体没有复杂的曲面特征，所有特征均为车削、钻削可完成的常规加工要素，刚好匹配成组技术中回转体类零件的典型特征范畴。

　　设计这类教学用零件时，首先要贴合编码规则的特征覆盖需求，法兰端的四个安装孔对应编码体系中法兰端的安装要素位，中心通孔对应内部结构的编码位，伸出轴的长径比、外圆面的光滑无槽特征，刚好对应OPITZ编码中回转体零件的外部形状、内部形状、平面加工、辅助孔等多个码位的典型选项，学生在对照零件填写编码时，可以逐一对应每个码位的判定依据，快速掌握编码逻辑。从安装边界来看，法兰端面为安装基准面，四个安装孔的中心圆直径、通孔直径决定了配套的紧固件规格，伸出轴段的直径和长度决定了该零件可适配的支撑座、配合孔的尺寸范围，中心通孔的直径则对应可穿过的杆件、管线直径，所有尺寸的设置都兼顾了教学演示的辨识度，没有设置容易产生判定歧义的微小特征，比如没有在轴段上设置退刀槽、键槽这类会增加编码复杂度的要素，也没有在法兰端设置凸台、凹槽这类额外平面特征，刚好适配入门级编码教学的难度梯度。

　　在实际的成组技术生产应用场景中，这类结构也是中小批量回转体零件的典型结构之一，不少液压阀块的连接轴、小型传动机构的支撑轴、气动元件的连接法兰轴都采用类似的结构形式，借助GT编码对这类零件进行分类归组后，可以把不同产品中结构相似、工艺相似的零件集中生产，统一安排工艺路线、选配工装夹具，大幅减少中小批量生产中的换模、调机时间，降低生产准备周期。该零件的结构设计完全遵循回转体零件的工艺合理性，法兰与轴段的过渡处采用圆角过渡，避免应力集中，四个安装孔的孔口没有设置倒角以外的复杂结构，钻削加工时一次进给即可完成，中心通孔与外圆的同轴度公差可以通过一次装夹车削完成保证，不需要额外的找正工序，不管是作为教学演示的教具，还是作为实际生产中同类型零件的结构参考，都具备很强的典型性。

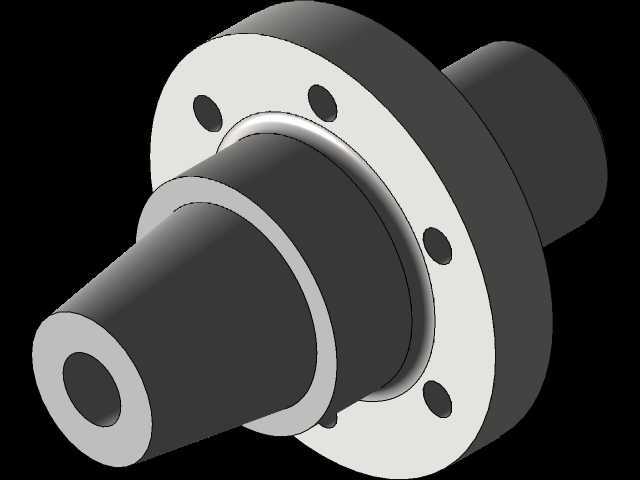

　　在三维建模教学中，这类零件也是基础特征建模的常用练习案例，学生可以通过拉伸、旋转、孔特征等基础命令完成整个零件的建模，过程中可以掌握回转体零件的建模基准选择、特征顺序规划、阵列特征的应用等基础建模技巧，同时结合成组技术的知识点，可以理解零件特征与分类编码的对应关系，把建模操作和制造工艺、生产管理的知识点串联起来，形成完整的知识链条。不同于实际工业生产中带有复杂功能结构的零件，这类教学用零件刻意简化了非核心特征，把所有需要讲解的编码特征都做了显性化处理，四个安装孔采用等角度均匀分布，没有设置不等分孔、异形孔这类会干扰入门学习者判断的结构，伸出轴段采用等直径设计，没有设置阶梯、锥面、螺纹等额外特征，中心通孔为等直径光孔，没有设置台阶孔、内螺纹等结构，确保学生在初次接触GT编码时，能够快速对应每个码位的特征选项，建立编码逻辑的基础认知，后续再逐步增加复杂特征的练习零件，形成循序渐进的教学体系。
