弯臂式带孔连接支撑构件

项目分类:通用机械零部件 发布时间:2024-12-26 ID:868072
  • 弯臂式带孔连接支撑构件

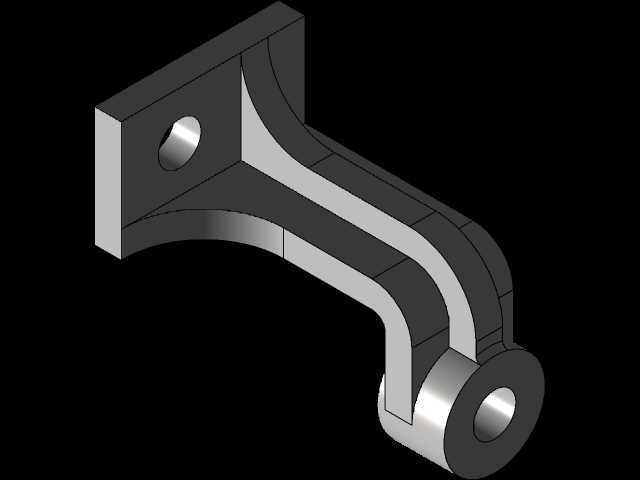

  这类弯臂式支撑连接构件,在轻工输送线侧边导向机构、小型自动化设备的工位挡停单元、非标工装的悬臂定位结构中十分常见,属于典型的空间受力转接零件,承担着两个垂直交错安装面之间的载荷传递与位置固定作用。从结构形态来看,零件一端为带通孔的方形安装法兰,通孔用于穿装螺栓完成与设备基座、型材框架的刚性固定,法兰背面为平整加工面,可保证安装时与贴合面完全接触,避免装配后出现应力集中导致的连接松动;另一端为同轴带孔的圆筒铰接端,内孔可穿装销轴、铰接轴或者小型直线轴承,用于连接摆杆、滚轮、压头等需要小范围转动或者滑动的执行部件,两端通过平滑过渡的弯臂结构连接,弯臂外侧做了圆弧加厚处理,内侧则采用等壁厚的加强筋结构,在控制整体零件重量的同时,大幅提升弯臂段的抗弯曲、抗扭转载荷能力,避免设备运行过程中受交变载荷出现结构断裂。

  设计这类零件时,首先要明确两端安装位的空间相对位置,需要根据实际设备的布局确定法兰安装面与铰接端轴线的垂直距离、水平偏移量,保证装配后相邻运动部件不会出现行程干涉;法兰端的安装孔中心距需要匹配常用的铝型材槽距或者标准安装板的孔位规格,降低现场装配的二次加工工作量,铰接端的内孔尺寸公差需要根据配合类型选择,如果是与销轴做间隙配合用于铰接转动,公差带可选择H8,如果是压装衬套或者轴承则需要提升到H7的精度等级,同时内孔的端面要做倒角处理,方便装配时引导销轴或者轴承压入,避免划伤配合表面。弯臂段的过渡圆弧半径不能过小,否则在载荷作用下圆弧位置会出现明显的应力集中,长期受交变载荷容易产生疲劳裂纹,通常过渡圆弧的半径不小于弯臂壁厚的1.5倍,同时弯臂的壁厚要根据实际承受的最大载荷做校核,比如在工位挡停场景下,需要计算工件撞击时的瞬间冲击力,保证弯臂的最大弯曲应力低于材料的许用应力值。

  从安装边界来看,方形法兰端的外形尺寸需要保证安装后螺栓有足够的拧紧操作空间,不能出现螺栓无法放入扳手的情况,法兰厚度要满足螺栓预紧力下的抗压强度要求,避免拧紧螺栓时法兰出现变形;铰接端的圆筒长度要匹配所连接部件的宽度,保证铰接后部件不会出现轴向窜动,同时圆筒的外圆直径要预留足够的强度余量,避免销轴受力时圆筒出现胀裂。这类零件的材料通常选用Q235结构钢或者6061铝合金,承受载荷较大的场景下选用钢材做表面发黑或者镀锌防锈处理,载荷较小且有轻量化需求的场景下选用铝合金做阳极氧化处理,加工时优先保证两个安装面的平面度、铰接内孔的圆柱度以及两端安装位的位置精度,否则装配后会出现连接部件卡滞、受力不均的问题。对于建模初学者来说,这类零件涵盖了拉伸、切除、圆角、筋特征等常用的三维建模命令,建模过程中可以练习空间基准面的建立、特征顺序的合理排布,同时能直观理解机械零件中加强结构、安装让位、配合公差的实际设计逻辑,避免建模时只关注外形忽略实际工程应用的合理性。在实际设备维护中,这类支撑构件属于易检查的结构件,日常巡检只需要观察法兰连接螺栓是否松动、弯臂段是否出现明显变形、铰接孔是否出现异常磨损即可,一旦发现铰接孔磨损量超过配合间隙允许值,就需要及时更换零件,避免因支撑失效导致设备工位定位偏差,影响整条生产线的运行精度。
