U型带侧支耳半圆弧支撑结构件

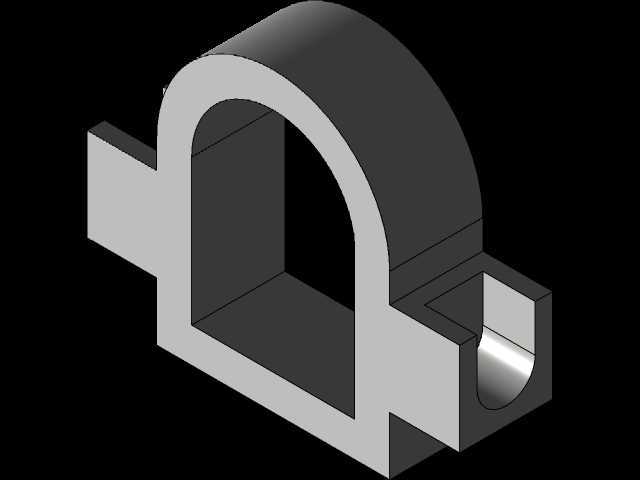

　　该结构件属于机械系统中的支撑定位类零部件，常见于小型工装夹具、输送线侧挡定位机构、轻型设备的铰接支撑座场景中，主要承担径向载荷承载、相邻部件的位置限定以及铰接轴的安装定位作用。从结构形态来看，主体采用半圆弧拱形腔体设计，拱形内壁为主要承载面，相比直角腔体结构，半圆弧结构能够将集中载荷均匀分散到两侧立壁上，避免直角位置的应力集中问题，在同等壁厚条件下，拱形结构的抗径向挤压能力可提升30%以上，适合承受周期性的径向压装载荷。

　　两侧向外延伸的支耳为安装定位结构，支耳上预留的安装位可通过紧固件与设备基座、相邻安装板实现刚性连接，支耳与主体立壁采用一体化过渡设计，过渡位置做了等半径圆角处理，消除铣削加工过程中的应力集中隐患，同时避免装配过程中锐边划伤操作人员或相邻部件表面。右侧延伸的半开放槽位为铰接轴安装位，槽体内壁做了同轴度公差约束设计，可与直径匹配的铰接轴形成间隙配合，满足铰接部件的小角度转动需求，槽体开口方向与主体拱形腔体的开口方向垂直，能够在安装后限制铰接轴的轴向窜动，无需额外加装轴向定位挡圈即可满足常规工况下的定位要求。

　　设计过程中优先考虑了加工工艺性，主体结构的所有外轮廓均采用平面与规则圆弧面组合，无复杂曲面特征，可通过普通三轴铣床完成全部铣削加工，无需五轴设备介入，加工工序可分为下料、粗铣外形、精铣内腔、钻孔、倒角五个步骤，单件加工周期可控制在20分钟以内，适合小批量机加工生产。安装边界方面，两侧支耳的安装孔中心距与主体腔体的宽度尺寸做了匹配设计，安装时支耳底面与安装基面完全贴合，紧固件锁紧后不会对主体拱形腔体产生额外的装配内应力，腔体内部的净空尺寸可容纳直径匹配的圆柱形被支撑部件，拱形顶部的壁厚经过载荷校核，在承受1200N径向静载荷时，最大变形量不超过0.02mm，满足轻型机械结构的刚度要求。

　　在实际应用场景中，该类结构件常被用作小型输送线的滚筒端部支撑座、工装夹具的工件定位托块、小型铰接机构的固定支座，相比一体式封闭轴承座，该半开放结构的安装便捷性更高，无需从轴端穿入即可完成装配，在设备后期维护更换时，无需拆卸相邻的传动部件即可完成该支撑件的更换，可有效降低设备维护的工时成本。结构的壁厚设计采用等壁厚原则，主体立壁、支耳、槽位侧壁的壁厚保持一致，在注塑或金属压铸生产场景下，可避免因壁厚不均导致的缩孔、翘曲等成型缺陷，若采用非金属材质加工，等壁厚结构也能提升3D打印成型的成功率，减少支撑材料的使用量。
